Lỗi L04 7REXKB là gì?

Mã lỗi L04 7REXKB xuất hiện trên các dòng:

• Xe nâng điện 2.5 tấn Komatsu FE25-1
• Xe nâng điện 2.5 tấn Komatsu FE25H-1 (Bình dung lượng cao)
• Xe nâng điện 3 tấn Komatsu FE30-1

đều liên quan đến hệ thống công tắc ghế ngồi (Seat Switch).

Tên lỗi theo tài liệu kỹ thuật của Komatsu:

Seat Switch Ground Fault (Master Controller System)

Nghĩa là:

Hệ thống điều khiển phát hiện tín hiệu công tắc ghế bị chạm mát (Ground Fault/Short to Ground).

Đây là một lỗi thuộc hệ thống an toàn của xe nâng (Operator Presence System - OPS). Khi xảy ra lỗi, bộ điều khiển sẽ cho rằng không có người ngồi trên ghế, mặc dù người vận hành vẫn đang ngồi. Tài liệu dịch vụ Komatsu xác định mã 7REXKB là lỗi "Seat switch: Ground fault" với cấp độ hành động L04.

Dấu hiệu nhận biết lỗi

Khi lỗi xuất hiện:

• Màn hình hiển thị:

L04 7REXKB

hoặc

7REXKB

Xe sẽ xuất hiện các hiện tượng:

• Không thể chạy tiến/lùi
• Không thể nâng hạ
• Xe luôn hiểu rằng người lái đã rời khỏi ghế
• Báo còi cảnh báo
• Nhắc cần số về N
• Khóa toàn bộ hệ thống Travel Interlock
• Khóa toàn bộ Lift Interlock

Đây là chế độ bảo vệ nhằm tránh xe hoạt động khi người điều khiển không ngồi đúng vị trí.

Điều kiện để bộ điều khiển ghi nhận lỗi

Master Controller sẽ ghi nhận lỗi khi:

• Hai tín hiệu từ công tắc ghế đều ở trạng thái ON liên tục trong 20 giây.

Sau khoảng 20 giây, lỗi sẽ được lưu trong bộ nhớ ECU và kích hoạt chế độ bảo vệ.

Nguyên lý hoạt động của công tắc ghế

Ghế ngồi Komatsu sử dụng Seat Switch 3 dây.

Giắc kết nối:

P03 (3 chân)

Bao gồm:

• Pin 1
• Pin 2
• Pin 3

Trong ghế có:

• một tiếp điểm NO
• một tiếp điểm NC

Hai tiếp điểm này luôn hoạt động ngược nhau.

Ví dụ:

Khi có người ngồi

Pin 1 ↔ Pin 2 đóng

Pin 1 ↔ Pin 3 mở

Khi không có người ngồi

Pin 1 ↔ Pin 2 mở

Pin 1 ↔ Pin 3 đóng

Nhờ hai tín hiệu đảo nhau này mà ECU luôn kiểm tra được tính hợp lệ của công tắc ghế.

Nếu cả hai tín hiệu cùng ON hoặc cùng OFF trong thời gian dài, ECU sẽ kết luận hệ thống có lỗi.

Nguyên nhân gây lỗi L04 7REXKB

Theo tài liệu sửa chữa Komatsu, có 3 nguyên nhân chính:

1. Công tắc ghế bị hỏng (Defective Seat Switch)

Đây là nguyên nhân phổ biến nhất.

Có thể do:

• tiếp điểm bị cháy
• nước vào
• oxy hóa
• lò xo bên trong hỏng
• công tắc bị kẹt

Khi đó tín hiệu luôn ở trạng thái ON gây ra lỗi 7REXKB.

2. Dây điện bị chạm mát (Ground Fault)

Đây là nguyên nhân thường gặp thứ hai.

Có thể xảy ra:

• dây bị cọ sát vào khung xe
• chuột cắn
• dây bị ép dưới ghế
• giắc P03 lỏng
• dây trong cabin bị đứt ngầm

Chỉ cần một dây Seat Switch chạm mass là ECU sẽ báo lỗi.

3. Master Controller hỏng

Nếu:

• Seat Switch tốt
• dây điện tốt
• các giắc kết nối đều bình thường

thì khả năng cuối cùng là Master Controller bị lỗi phần cứng bên trong.

Theo Komatsu, lỗi này không thể sửa chữa ở mức linh kiện mà cần thay thế bộ điều khiển.

Quy trình kiểm tra chi tiết

Bước 1. Tắt nguồn xe

• OFF khóa điện
• đợi toàn bộ hệ thống tắt
• tháo Battery Plug

Đây là yêu cầu bắt buộc trước khi đo điện trở.

Bước 2. Kiểm tra công tắc ghế

Rút giắc:

P03

Đo điện trở.

Đo giữa chân (2) và (1)

Ghế có người ngồi:

≤ 1 Ω

Ghế không có người:

≥ 1 MΩ

Đo giữa chân (3) và (1)

Ghế có người:

≥ 1 MΩ

Ghế không có người:

≤ 1 Ω

Nếu kết quả không đúng như trên:

➡ Seat Switch hỏng.

Bước 3. Kiểm tra dây điện

Nếu công tắc tốt.

Tiếp tục kiểm tra dây từ:

Master Controller

đến

P03

Theo tài liệu Komatsu:

Nếu lớn hơn:

• dây đứt
• tiếp xúc kém
• oxy hóa

Bước 4. Kiểm tra chạm mass

Tháo:

• C01
• P03

Đo điện trở:

Giữa:

Pin 1

với

Pin 2

và

Pin 3

Không được chạm mass.

Điện trở phải:

1 MΩ

Nếu nhỏ hơn:

⇒ dây đang chạm khung xe.

Bước 5. Kiểm tra Master Controller

Nếu:

✓ Seat Switch đạt

✓ dây đạt

✓ không chạm mass

nhưng vẫn báo lỗi

⇒ thay Master Controller.

Những vị trí thường gây lỗi

Trong quá trình sửa chữa thực tế, các vị trí dưới đây thường xuyên phát sinh lỗi:

• dây dưới đệm ghế
• dây tại bản lề ghế
• giắc P03 bị oxy hóa
• dây bị kẹp khi đóng mở ghế
• chuột cắn dây dưới cabin
• chân giắc C01 tiếp xúc kém

Có nên đấu tắt công tắc ghế không?

Nhiều đơn vị lựa chọn đấu tắt Seat Switch để xe hoạt động.

Tuy nhiên điều này:

• mất chức năng an toàn
• ECU vẫn có thể phát hiện bất thường
• có thể phát sinh thêm các mã lỗi khác
• gây nguy hiểm cho người vận hành

Do đó chỉ nên sửa đúng nguyên nhân, không nên câu tắt công tắc ghế.

Kinh nghiệm sửa chữa thực tế

Đối với các dòng Komatsu FE25-1, FE25H-1 và FE30-1, tỷ lệ nguyên nhân thường gặp như sau (dựa trên kinh nghiệm sửa chữa thực tế):

• Khoảng 60–70% do công tắc ghế hỏng hoặc tiếp điểm bị oxy hóa.
• Khoảng 20–30% do dây điện hoặc giắc nối bị chạm mát, đứt ngầm hoặc tiếp xúc kém.
• Chỉ một tỷ lệ nhỏ do Master Controller bị lỗi sau khi đã loại trừ toàn bộ hệ thống dây và công tắc.

Vì vậy, nên kiểm tra Seat Switch và dây dẫn trước, sau đó mới kết luận hỏng bộ điều khiển.

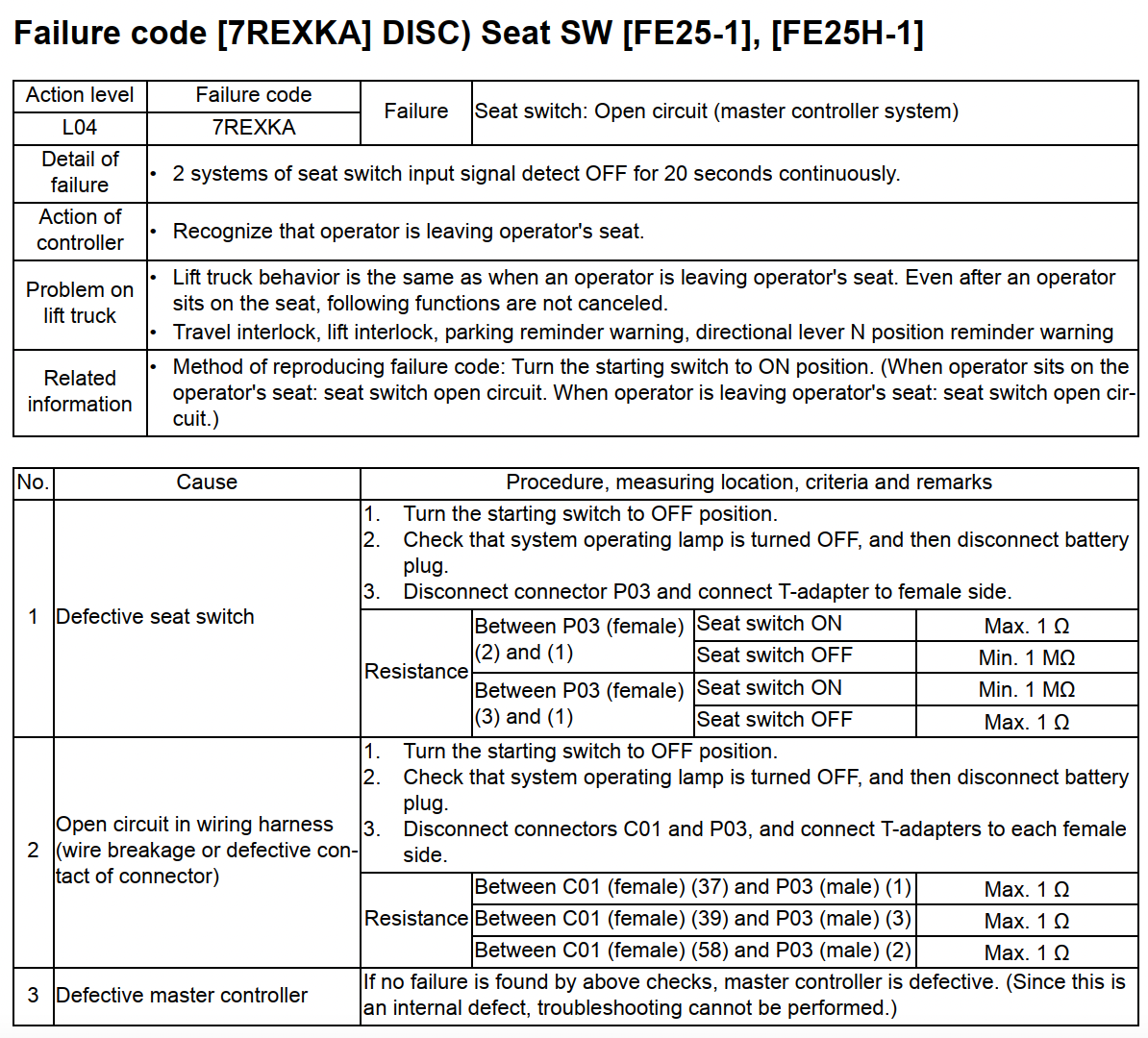

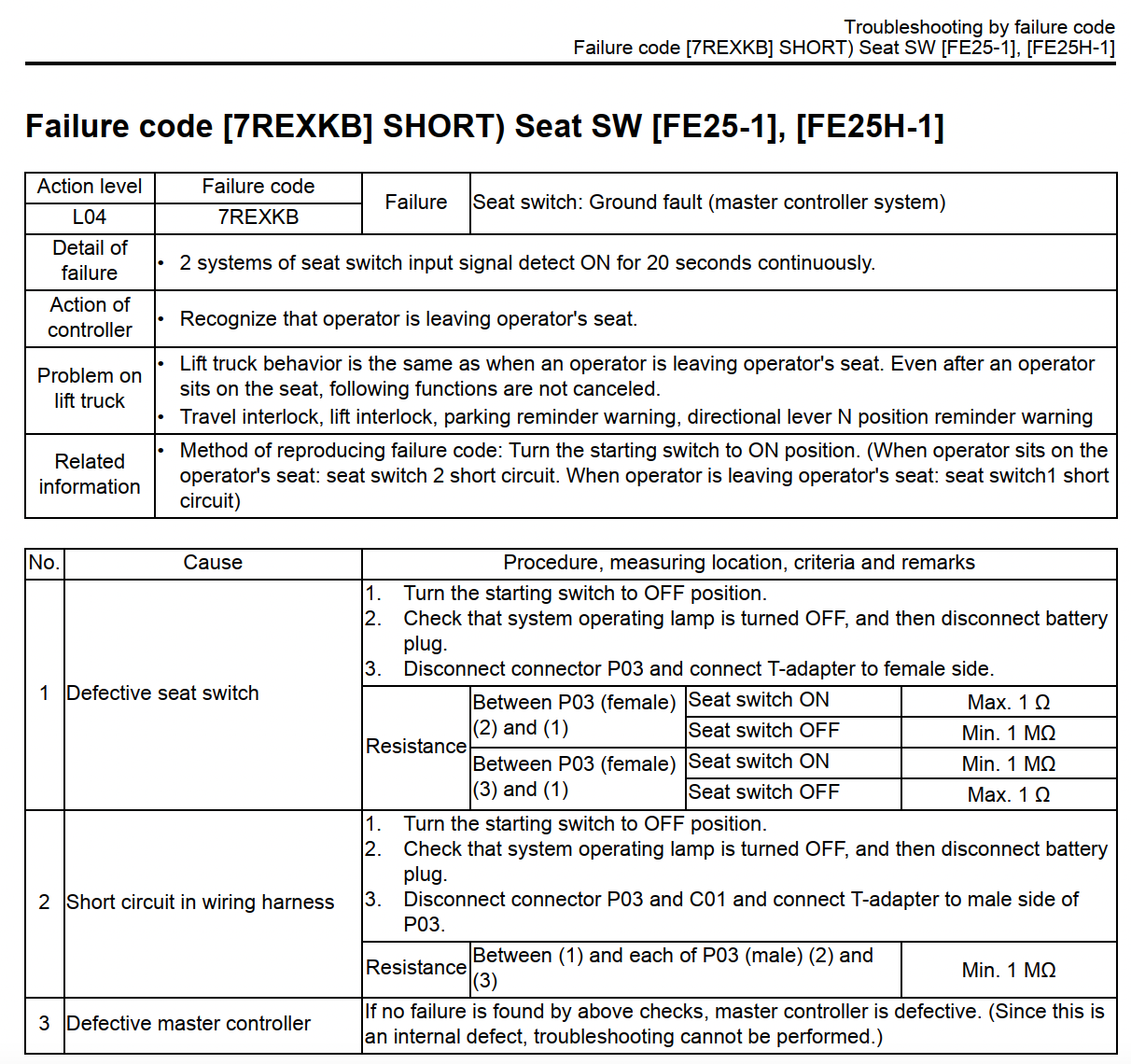

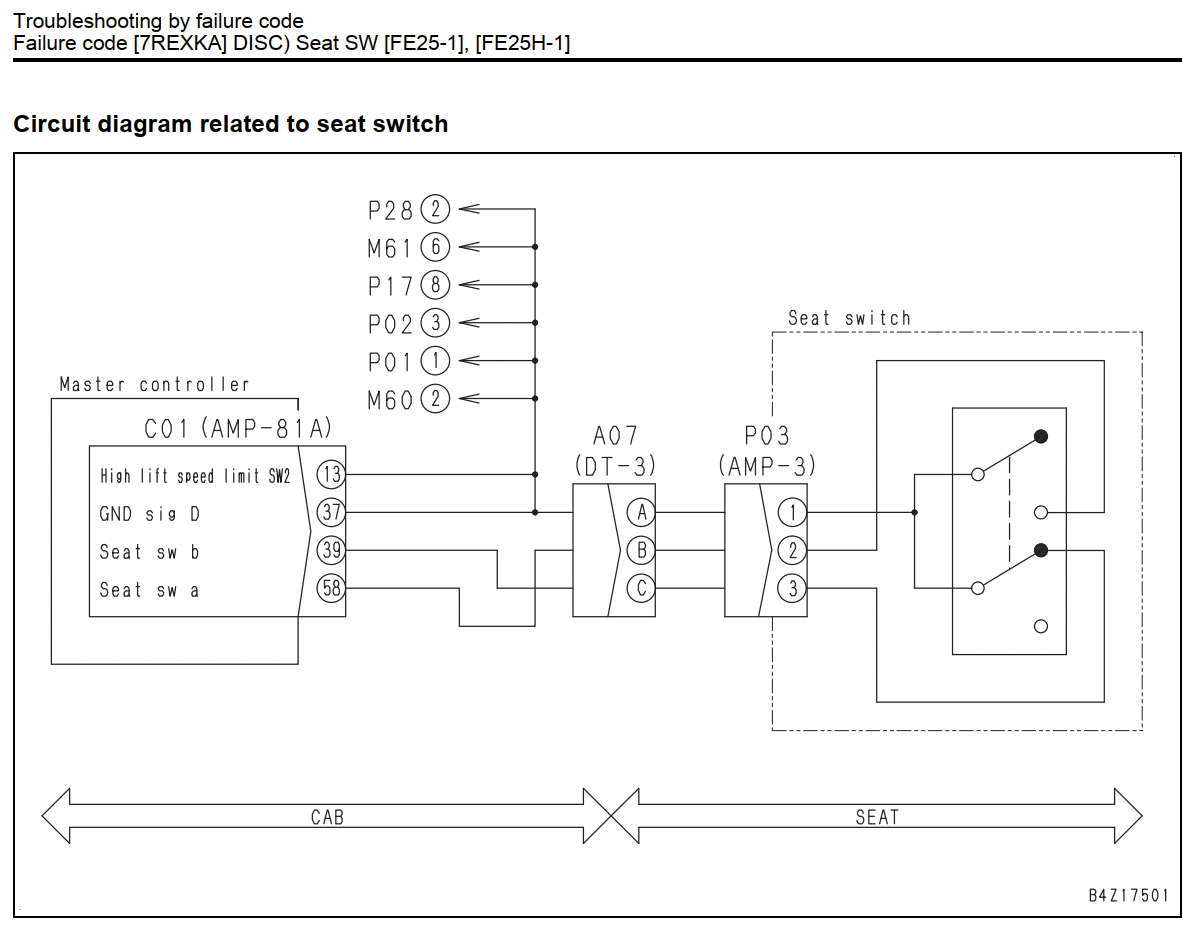

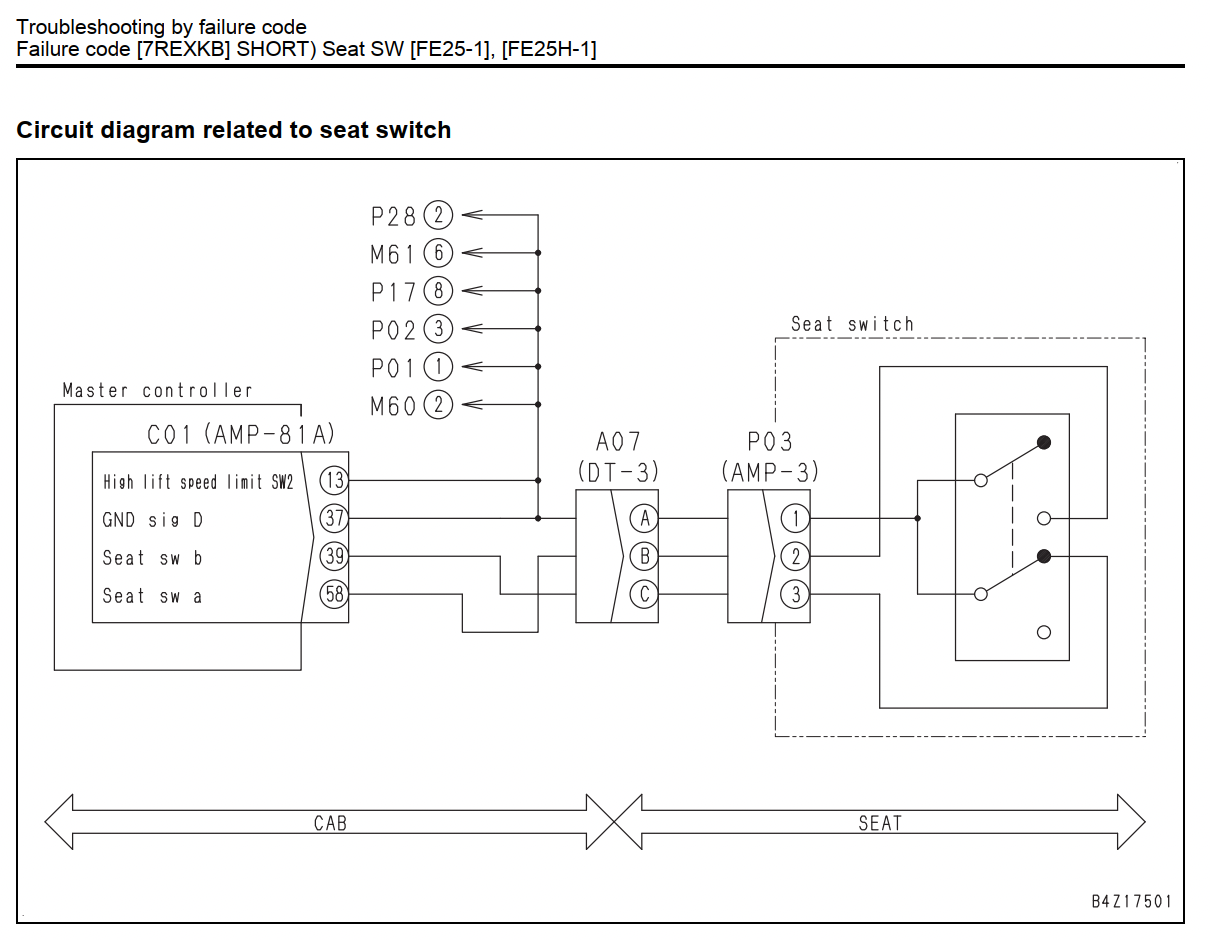

Sơ đồ sửa lỗi L04 7REXKB (Seat Switch Ground Fault) trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Kết luận

Lỗi L04 7REXKB trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi thuộc hệ thống công tắc ghế (Seat Switch), xảy ra khi ECU phát hiện tín hiệu công tắc ghế bị chạm mát (Ground Fault) trong thời gian liên tục. Khi lỗi xuất hiện, xe sẽ khóa chức năng di chuyển và nâng hạ để đảm bảo an toàn cho người vận hành.

Quy trình xử lý đúng kỹ thuật là:

1. Kiểm tra công tắc ghế (Seat Switch).
2. Kiểm tra giắc P03 và dây dẫn từ P03 đến Master Controller.
3. Đo điện trở để phát hiện dây chạm mát hoặc đứt ngầm.
4. Chỉ thay Master Controller khi đã xác nhận toàn bộ công tắc và hệ thống dây điện đều đạt tiêu chuẩn.

Việc sửa chữa theo đúng quy trình sẽ giúp khắc phục triệt để lỗi, tránh thay thế linh kiện không cần thiết và đảm bảo hệ thống an toàn OPS của xe nâng Komatsu hoạt động ổn định.
