Lỗi 989L00, 989M00, 989N00 trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1và xe nâng điện 3 tấn Komatsu FE30-1: Nguyên nhân và hướng dẫn xử lý chi tiết

Xe nâng điện Komatsu FE25-1, Komatsu FE25H-1 (2.5 tấn) và Komatsu FE30-1 (3 tấn) được trang bị hệ thống điều khiển điện tử hiện đại, trong đó màn hình hiển thị (Monitor Panel) đóng vai trò giao tiếp giữa người vận hành và bộ điều khiển trung tâm.

Một trong những nhóm lỗi ít gặp nhưng khiến xe có thể không di chuyển, không nâng hạ và mất trợ lực lái là các mã lỗi:

• 989L00 – Lock Caution 1
• 989M00 – Lock Caution 2
• 989N00 – Lock Caution 3

Bài viết dưới đây sẽ hướng dẫn chi tiết nguyên nhân, cách kiểm tra và phương pháp xử lý các mã lỗi này.

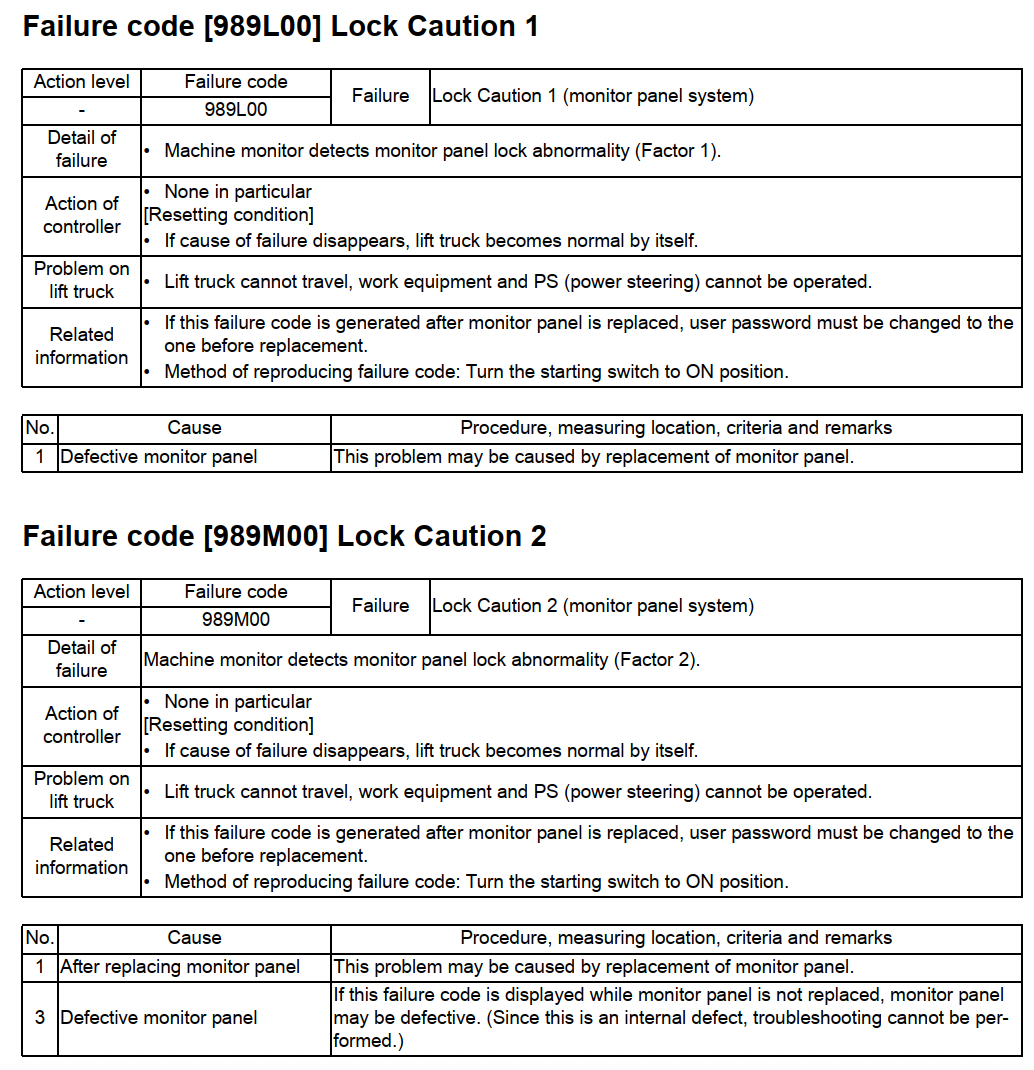

Lỗi 989L00 là gì?

Mã lỗi

989L00 – Lock Caution 1 (Monitor Panel System)

Ý nghĩa

Bộ điều khiển phát hiện bất thường khóa bảo vệ của màn hình điều khiển (Monitor Panel Lock Abnormality – Factor 1).

Nói cách khác, ECU không thể xác thực trạng thái bảo mật của màn hình điều khiển nên khóa toàn bộ hệ thống để đảm bảo an toàn.

Hiện tượng của xe

Khi xuất hiện lỗi 989L00:

• Xe không thể chạy.
• Không thể nâng hạ.
• Không thể nghiêng khung nâng.
• Trợ lực lái điện (Power Steering) không hoạt động.
• Xe gần như bị khóa hoàn toàn.

Nếu nguyên nhân mất đi, ECU sẽ tự khôi phục mà không cần Reset.

Nguyên nhân gây lỗi 989L00

Theo tài liệu kỹ thuật Komatsu, nguyên nhân chủ yếu gồm:

1. Thay màn hình điều khiển

Đây là nguyên nhân phổ biến nhất.

Sau khi thay Monitor Panel mới:

• Password trong màn hình không còn trùng với ECU.
• ECU nhận diện sai màn hình.
• Hệ thống kích hoạt Lock Caution.

2. Monitor Panel bị lỗi

Nếu chưa từng thay màn hình mà vẫn xuất hiện lỗi:

• IC nhớ trong Monitor lỗi.
• Dữ liệu khóa bị hỏng.
• Mạch bảo mật của màn hình bị lỗi.

Cách xử lý lỗi 989L00

Bước 1: Kiểm tra lịch sử sửa chữa

Xác định:

Có vừa thay màn hình không?

Nếu Có

→ Chuyển sang bước 2.

Nếu Không

→ Kiểm tra khả năng màn hình bị hỏng.

Bước 2: Đồng bộ Password

Komatsu yêu cầu:

Password của Monitor Panel phải giống với Password trước khi thay.

Nếu thay màn hình mới cần:

• Cài đặt Password cũ.
• Đồng bộ với ECU.

Nếu không thực hiện bước này, lỗi sẽ luôn tồn tại.

Bước 3: Khởi động lại xe

Sau khi đồng bộ:

• OFF khóa điện
• Chờ khoảng 30 giây
• ON lại

Nếu lỗi biến mất:

Xe hoạt động bình thường.

Bước 4: Thay màn hình

Nếu chưa từng thay màn hình nhưng lỗi vẫn xuất hiện:

Khả năng cao:

• Monitor Panel hỏng.

Giải pháp:

Thay màn hình chính hãng Komatsu.

Lỗi 989M00 là gì?

Mã lỗi

989M00 – Lock Caution 2 (Monitor Panel System)

Ý nghĩa

ECU phát hiện bất thường khóa bảo mật màn hình ở Factor 2.

Đây là mức cảnh báo cao hơn 989L00.

Hiện tượng

Xe sẽ:

• Không chạy.
• Không nâng.
• Không nghiêng.
• Mất trợ lực lái.
• Toàn bộ hệ thống bị khóa.

Nguyên nhân gây lỗi 989M00

1. Sau khi thay Monitor Panel

Đây là nguyên nhân số một.

Monitor mới chưa được:

• lập trình Password
• đồng bộ dữ liệu

→ ECU khóa hệ thống.

2. Monitor Panel hỏng

Nếu chưa từng thay màn hình:

Khả năng rất cao màn hình bị lỗi phần cứng.

Theo tài liệu Komatsu:

Đây là lỗi nội bộ của Monitor Panel.

Không thể sửa bằng thao tác kiểm tra thông thường.

Hướng dẫn xử lý lỗi 989M00

Kiểm tra lịch sử thay màn hình

Nếu vừa thay:

Cần lập trình lại Password cũ.

Đồng bộ ECU

Thực hiện bằng thiết bị chẩn đoán Komatsu.

Sau khi đồng bộ:

Khởi động lại xe.

Thay Monitor Panel

Nếu lỗi vẫn còn:

Thay màn hình mới.

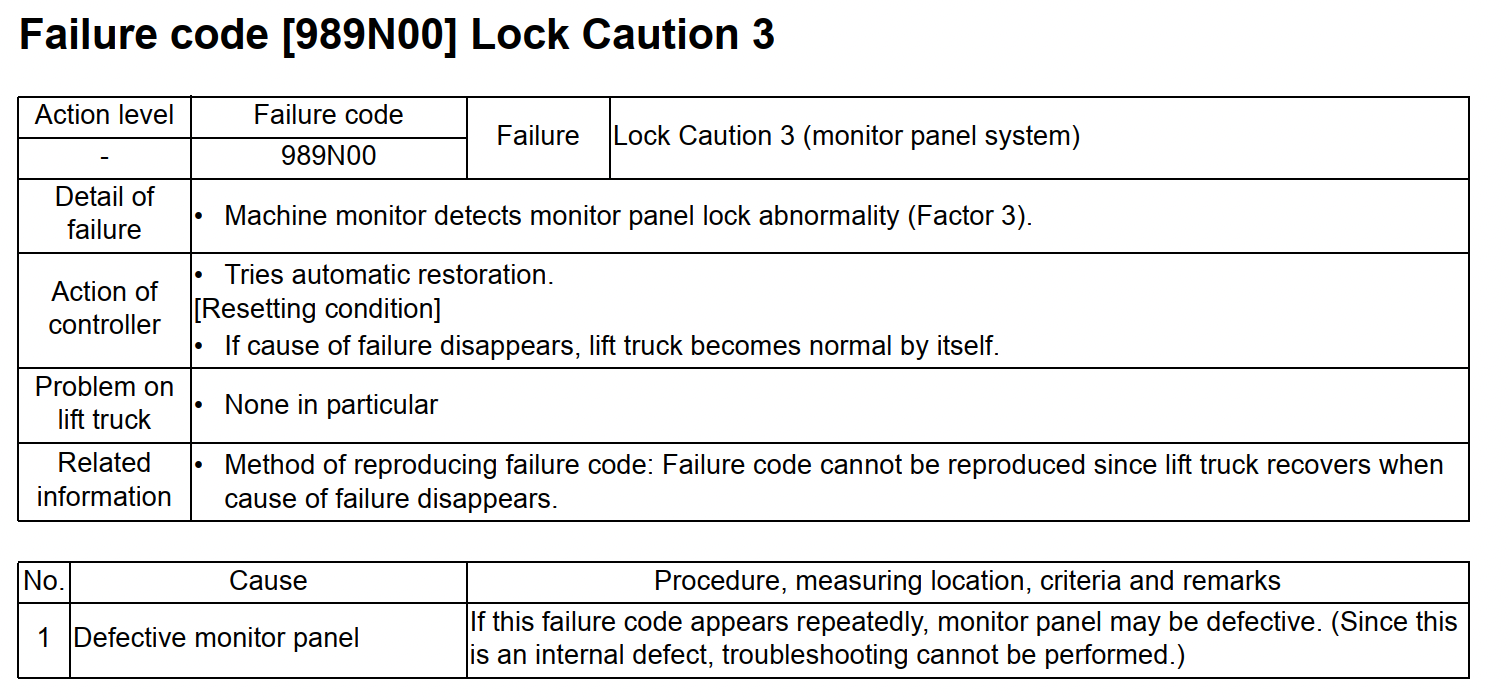

Lỗi 989N00 là gì?

Mã lỗi

989N00 – Lock Caution 3 (Monitor Panel System)

Ý nghĩa

Monitor Panel phát hiện bất thường khóa bảo mật Factor 3.

Khác với hai lỗi trên:

ECU sẽ tự động thử phục hồi.

Đặc điểm của lỗi 989N00

Khi xuất hiện:

• ECU tự thực hiện Auto Recovery.
• Nếu nguyên nhân mất đi:
  • lỗi tự biến mất.
  • xe hoạt động bình thường.

Thông thường:

Không gây khóa xe kéo dài.

Nguyên nhân

Theo Komatsu:

Nguyên nhân duy nhất:

Monitor Panel bị lỗi nội bộ.

Nếu lỗi lặp lại nhiều lần:

Khả năng cao màn hình đã hỏng.

Cách xử lý

Bước 1

Tắt khóa điện.

Bước 2

Chờ khoảng 30 giây.

Bước 3

Khởi động lại.

Nếu lỗi mất:

Tiếp tục sử dụng.

Bước 4

Nếu lỗi xuất hiện nhiều lần:

Thay Monitor Panel.

Do đây là lỗi phần cứng bên trong nên gần như không thể sửa chữa.

Quy trình kiểm tra thực tế

Để xác định chính xác nguyên nhân, nên kiểm tra theo trình tự sau:

Bước 1

Kiểm tra điện áp ắc quy.

Nếu điện áp quá thấp:

Có thể làm Monitor khởi động không ổn định.

Bước 2

Kiểm tra giắc cắm Monitor Panel

Quan sát:

• lỏng giắc
• oxy hóa
• cong chân cắm
• đứt dây

Bước 3

Kiểm tra xe có vừa thay Monitor không

Nếu có:

Đồng bộ Password.

Bước 4

Dùng phần mềm Komatsu

Kiểm tra:

• lỗi hiện hành
• lịch sử lỗi
• trạng thái Monitor

Bước 5

Nếu vẫn không xử lý được

Thay Monitor Panel chính hãng.

Bảng tổng hợp các mã lỗi

Lưu ý khi sửa chữa

• Không thay màn hình điều khiển mà không sao lưu hoặc chuyển mật khẩu (Password) từ màn hình cũ, vì điều này có thể khiến ECU không xác thực được Monitor và phát sinh lỗi 989L00 hoặc 989M00.
• Khi thay Monitor Panel, nên sử dụng thiết bị chẩn đoán chuyên dụng của Komatsu để thực hiện đồng bộ dữ liệu và kiểm tra trạng thái giao tiếp giữa ECU với màn hình.
• Không tự ý thay thế bằng màn hình không đúng mã phụ tùng hoặc không tương thích với dòng xe, vì có thể dẫn đến lỗi khóa hệ thống và xe không thể vận hành.
• Nếu đã kiểm tra nguồn điện, giắc cắm và đồng bộ dữ liệu nhưng lỗi vẫn xuất hiện lặp lại, nhiều khả năng Monitor Panel đã hỏng phần cứng và cần thay thế.

Kết luận

Các mã lỗi 989L00, 989M00 và 989N00 trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 đều liên quan đến hệ thống khóa bảo mật của màn hình điều khiển (Monitor Panel Lock System).

Trong thực tế sửa chữa, nguyên nhân thường gặp nhất là thay màn hình điều khiển nhưng chưa đồng bộ mật khẩu với ECU, hoặc Monitor Panel bị hỏng phần cứng. Vì đây là lỗi ảnh hưởng trực tiếp đến khả năng vận hành của xe, kỹ thuật viên nên ưu tiên kiểm tra lịch sử thay màn hình, tình trạng nguồn điện, giắc kết nối và thực hiện đồng bộ dữ liệu trước khi quyết định thay thế màn hình mới.
