L03 GF53MA trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 – Nguyên nhân, cách kiểm tra và hướng dẫn sửa chữa chi tiết

L03 GF53MA là một trong những lỗi thường gặp trên các dòng xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1. Khi lỗi này xuất hiện, xe sẽ không thể thực hiện các thao tác nâng hạ hoặc di chuyển bình thường do bộ điều khiển phát hiện tín hiệu bất thường từ cảm biến tốc độ động cơ bơm thủy lực.

Trong bài viết này, Xe Nâng Bắc Trung Nam sẽ hướng dẫn chi tiết nguyên nhân, cách kiểm tra và quy trình sửa chữa lỗi L03 GF53MA theo đúng tài liệu kỹ thuật của Komatsu.

Lỗi L03 GF53MA là gì?

Mã lỗi đầy đủ:

L03 GF53MA – Pump Motor Rotation Sensor Malfunction (Resolver)

Hay còn gọi là:

L03 GF53MA – Lỗi cảm biến tốc độ quay động cơ bơm thủy lực (Resolver).

Theo tài liệu kỹ thuật Komatsu, bộ điều khiển phát hiện tín hiệu phản hồi từ cảm biến Resolver của động cơ bơm không đúng hoặc không thay đổi theo tốc độ quay của motor. Khi đó hệ thống sẽ bảo vệ bằng cách ngắt điều khiển biến tần bơm thủy lực.

Xe nâng nào gặp lỗi này?

Lỗi L03 GF53MA áp dụng trên các dòng:

• Xe nâng điện Komatsu FE25-1
• Xe nâng điện Komatsu FE25H-1
• Xe nâng điện Komatsu FE30-1

Đây đều là các dòng xe nâng điện ngồi lái sử dụng động cơ AC điều khiển bằng biến tần.

Dấu hiệu nhận biết lỗi L03 GF53MA

Khi xuất hiện lỗi, người vận hành thường thấy:

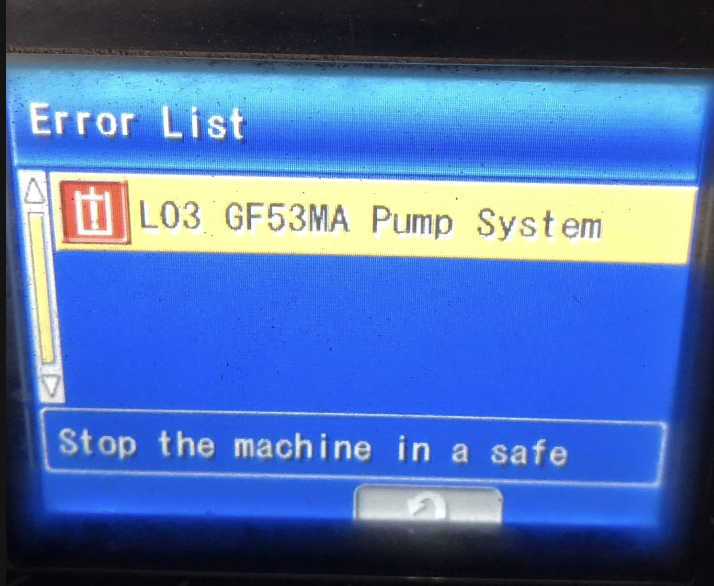

• Màn hình hiển thị L03 GF53MA
• Xe vẫn mở nguồn
• Không nâng được hàng
• Thủy lực không hoạt động
• Tay trang (Joystick) không điều khiển được
• Sau khi tắt mở khóa điện lỗi vẫn còn

Điều gì xảy ra khi lỗi xuất hiện?

Ngay khi ECU phát hiện tín hiệu Resolver bất thường:

• Biến tần bơm thủy lực sẽ ngừng xuất điện
• Motor bơm không hoạt động
• Toàn bộ chức năng thủy lực bị khóa
• Xe chuyển sang chế độ bảo vệ

Đây là cơ chế bảo vệ nhằm tránh hỏng biến tần và động cơ.

Nguyên nhân gây lỗi L03 GF53MA

Theo tài liệu sửa chữa của Komatsu, có 4 nguyên nhân chính.

1. Đứt dây tín hiệu cảm biến Resolver (Nguyên nhân phổ biến nhất)

Đây là lỗi xuất hiện nhiều nhất sau thời gian xe làm việc.

Có thể do:

• Dây cọ vào khung xe
• Chuột cắn
• Dây bị kéo căng
• Giắc lỏng
• Oxy hóa đầu nối

Tài liệu yêu cầu kiểm tra liên tục toàn bộ dây từ giắc HC04 đến giắc P24, điện trở giữa từng cặp dây phải nhỏ hơn 1 Ω.

2. Chập dây tín hiệu Resolver

Nếu các dây Resolver chập với nhau:

• ECU không đọc được tín hiệu
• Góc quay motor sai
• Phát sinh lỗi GF53MA

Theo tài liệu Komatsu, điện trở cách điện giữa các dây phải lớn hơn 1 MΩ.

3. Hỏng cảm biến Resolver

Resolver được lắp phía sau motor bơm thủy lực.

Nếu cuộn dây bên trong:

• cháy
• đứt
• lệch vị trí
• hỏng do nước

thì ECU sẽ không nhận được tín hiệu.

Komatsu hướng dẫn đo điện trở các cuộn Resolver tại giắc P24, giá trị tiêu chuẩn khoảng 20 Ω cho từng cặp dây quy định.

4. Hỏng biến tần bơm thủy lực

Nếu:

• dây tốt
• Resolver tốt

nhưng vẫn báo lỗi thì nguyên nhân cuối cùng là:

Hydraulic Pump Inverter bị lỗi.

Thông thường lỗi có thể do:

• hỏng mạch nhận Resolver
• hỏng bo công suất
• hỏng bo điều khiển

Theo tài liệu, chỉ kết luận biến tần hỏng sau khi đã loại trừ toàn bộ các nguyên nhân phía trên.

Quy trình kiểm tra lỗi L03 GF53MA

Bước 1. Tắt khóa điện

• Tắt chìa khóa.
• Chờ khoảng 10 phút để tụ điện trong biến tần xả hết.
• Rút cực âm ắc quy nếu cần.

Bước 2. Kiểm tra giắc cắm

Kiểm tra:

• Giắc HC04
• Giắc P24

Quan sát:

• Cháy chân giắc
• Oxy hóa
• Nước vào
• Chân lỏng

Nếu phát hiện bất thường:

• vệ sinh bằng dung dịch chuyên dụng
• siết lại chân cắm

Bước 3. Đo thông mạch dây Resolver

Dùng đồng hồ VOM.

Đo từng dây từ HC04 đến P24.

Điện trở yêu cầu:

≤ 1 Ω

Nếu lớn hơn:

• đứt dây
• tiếp xúc kém
• cần thay dây

Bước 4. Đo chập dây

Đo điện trở giữa các dây Resolver.

Giá trị tiêu chuẩn:

≥ 1 MΩ

Nếu thấp hơn:

• dây bị chạm
• chập trong bó dây

Bước 5. Đo cuộn Resolver

Tháo giắc P24.

Đo điện trở giữa các cặp dây theo sơ đồ của Komatsu.

Giá trị chuẩn:

Khoảng 20 Ω

Nếu:

• điện trở vô cực
• điện trở quá nhỏ
• điện trở lệch nhiều

=> Resolver đã hỏng.

Bước 6. Kiểm tra biến tần

Nếu:

• dây đạt chuẩn
• Resolver đạt chuẩn

nhưng lỗi vẫn còn:

Cần kiểm tra:

• nguồn cấp biến tần
• bo điều khiển
• tín hiệu Resolver vào inverter

Nếu không có thiết bị chuyên dụng, nên thay thử biến tần tương đương để xác định.

Sơ đồ dây cảm biến Resolver

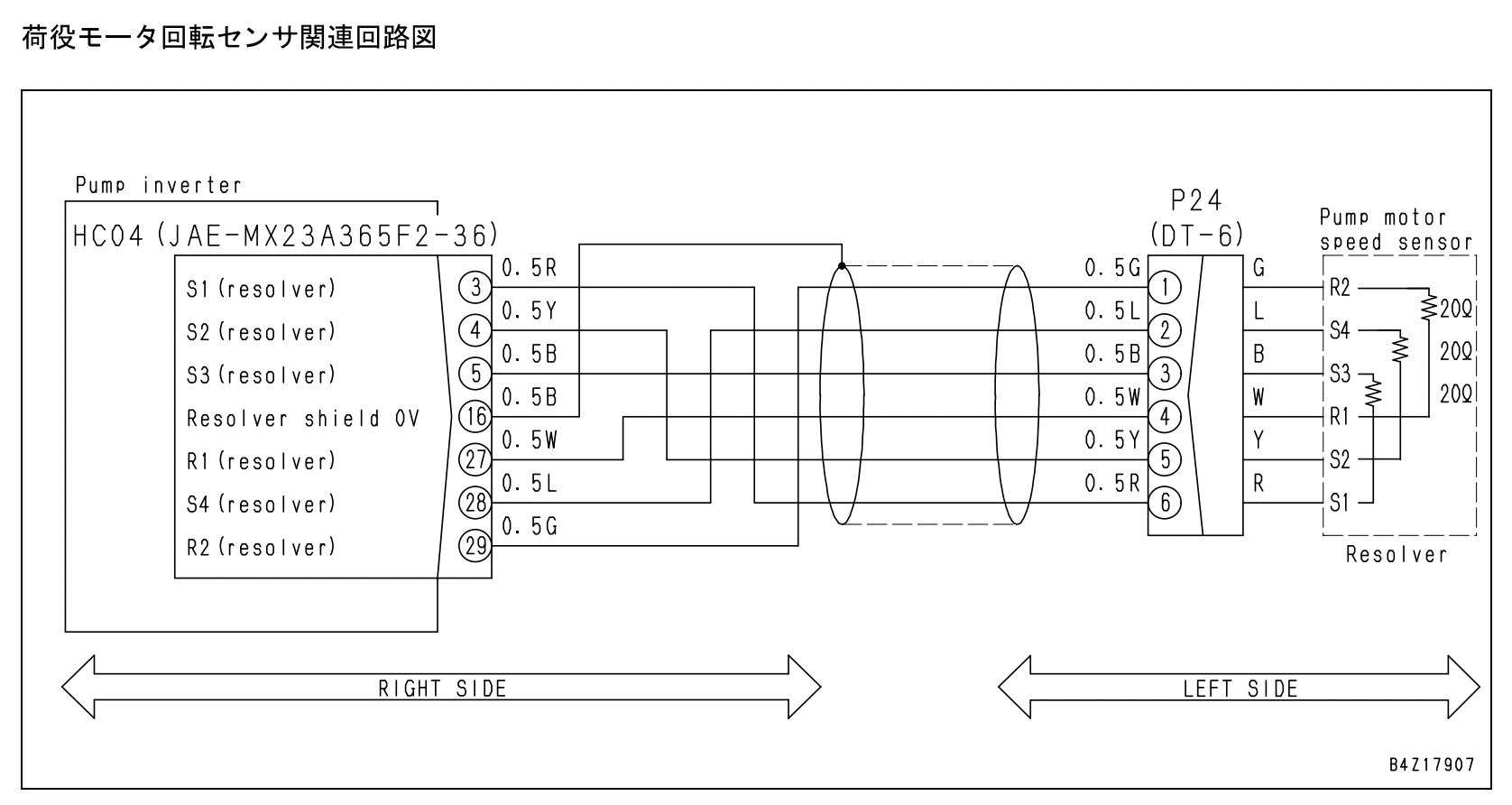

Trong tài liệu kỹ thuật Komatsu, trang 2 cung cấp sơ đồ kết nối giữa:

• Pump Inverter
• Giắc HC04
• Giắc P24
• Resolver trên motor bơm

Sơ đồ thể hiện đầy đủ các chân tín hiệu S1, S2, S3, S4, R1, R2 cùng màu dây, giúp kỹ thuật viên kiểm tra đúng từng đường tín hiệu khi đo điện trở hoặc xác định vị trí đứt dây.

Những lưu ý khi sửa lỗi L03 GF53MA

• Không thay biến tần ngay khi vừa xuất hiện lỗi.
• Luôn kiểm tra dây và giắc trước.
• Không đo điện trở khi còn cấp nguồn.
• Chỉ tháo giắc sau khi ngắt nguồn hoàn toàn.
• Sau khi sửa xong, tắt khóa điện rồi bật lại để ECU xóa trạng thái lỗi nếu nguyên nhân đã được khắc phục.

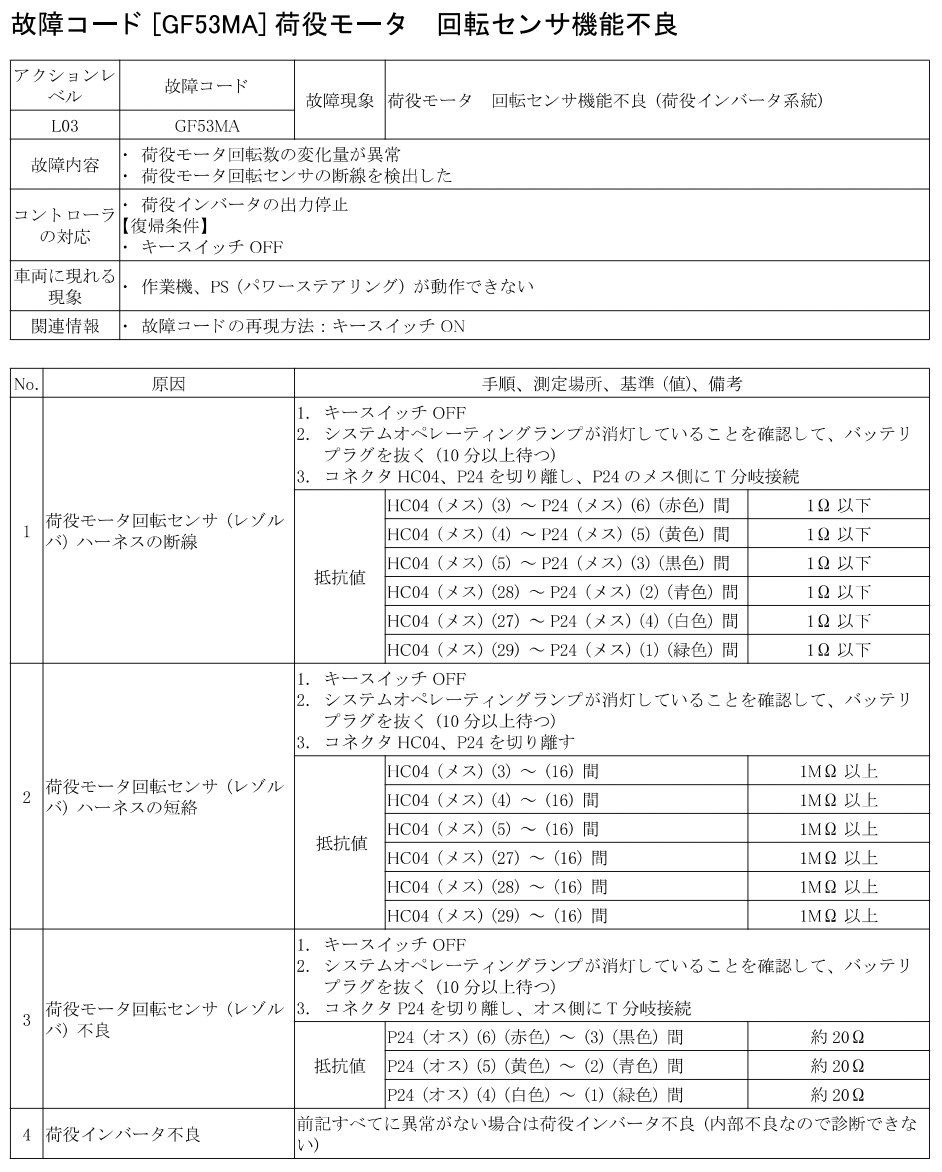

Sơ đồ hướng dẫn cách sửa lỗi L03 GF53MA trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Kết luận

Lỗi L03 GF53MA trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 chủ yếu liên quan đến cảm biến tốc độ quay động cơ bơm thủy lực (Resolver) hoặc hệ thống dây tín hiệu giữa Resolver và biến tần. Trong thực tế, đa số trường hợp xuất phát từ đứt dây, chập dây hoặc giắc cắm bị oxy hóa, trong khi hỏng biến tần là nguyên nhân ít gặp hơn. Việc kiểm tra theo đúng trình tự từ dây dẫn, giắc cắm, cảm biến đến biến tần sẽ giúp xác định chính xác nguyên nhân, rút ngắn thời gian sửa chữa và giảm chi phí thay thế linh kiện.
