Cách sửa lỗi L03 D19XKA trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Lỗi L03 D19XKA trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1: Nguyên nhân và hướng dẫn sửa chữa chi tiết

Nếu xe nâng điện Komatsu FE25-1, FE25H-1 hoặc FE30-1 hiển thị mã lỗi L03 D19XKA, đây là lỗi liên quan đến mạch điều khiển rơ le ngắt nguồn phụ (Optional Power Cut Relay - OP Power Cut RLY). Lỗi này thường khiến các thiết bị phụ sử dụng nguồn DC/DC Converter không được điều khiển đúng cách và có thể ảnh hưởng đến quá trình sạc cũng như hoạt động của xe. Nội dung dưới đây được tổng hợp từ tài liệu hướng dẫn sửa chữa chính hãng Komatsu.

Lỗi L03 D19XKA là gì?

Tên đầy đủ của lỗi:

L03 D19XKA – DISC Optional Power Cut Relay Output Circuit Open

Hay còn gọi là:

Lỗi hở mạch đầu ra rơ le ngắt nguồn phụ (Optional Power Cut Relay Output Circuit Open).

Lỗi xuất hiện khi bộ điều khiển chính (Master Controller) phát lệnh bật rơ le OP Power Relay nhưng dòng điện không thể đi qua mạch điều khiển do mạch bị hở hoặc linh kiện bị hỏng.

Xe nâng áp dụng

Lỗi này áp dụng cho các dòng xe nâng điện Komatsu:

  • Xe nâng điện Komatsu FE25-1 2.5 tấn
  • Xe nâng điện Komatsu FE25H-1 2.5 tấn
  • Xe nâng điện Komatsu FE30-1 3 tấn

Hiện tượng khi xuất hiện lỗi L03 D19XKA

Khi lỗi xuất hiện, người sử dụng có thể gặp các hiện tượng:

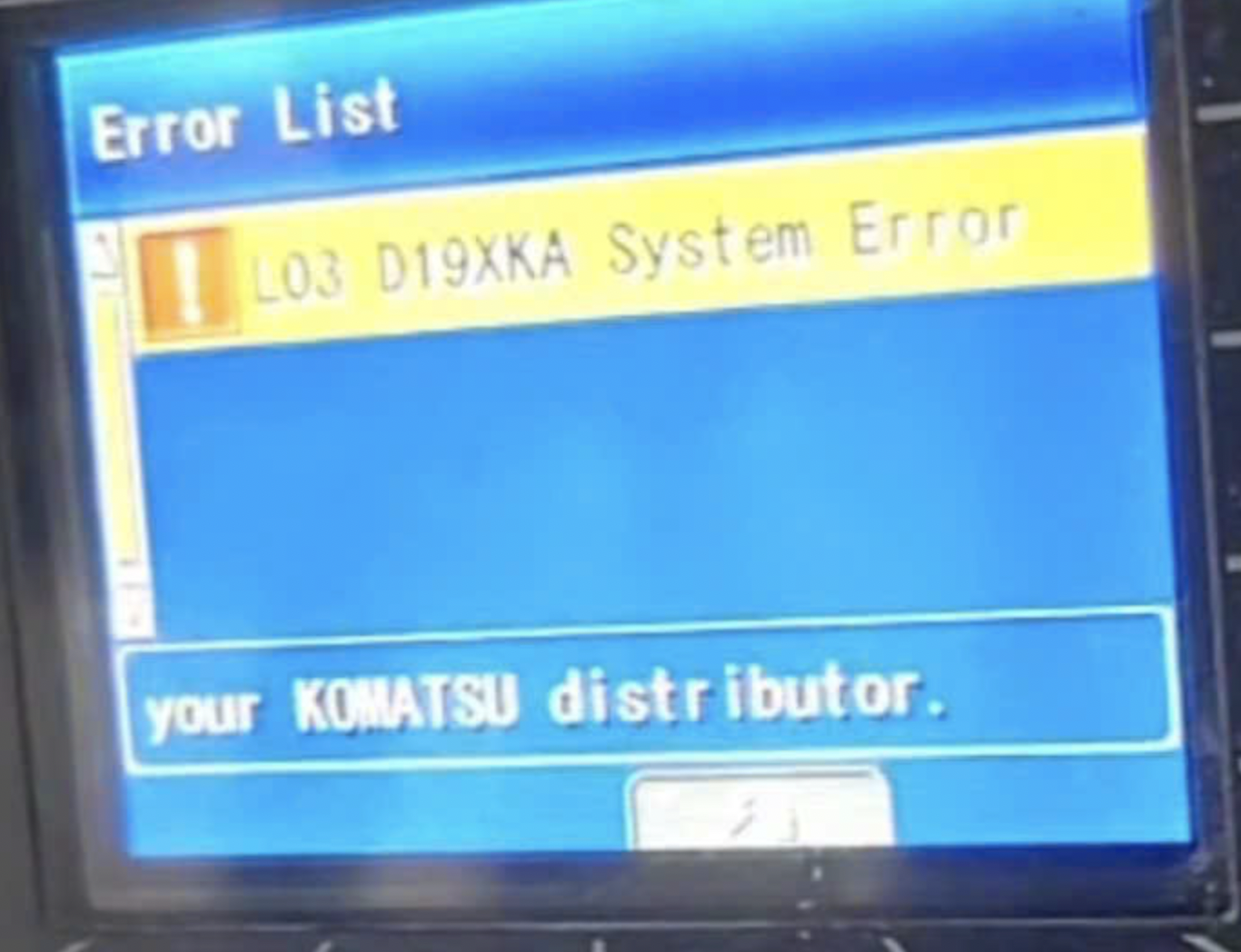

  • Màn hình hiển thị mã lỗi L03 D19XKA
  • Một số thiết bị sử dụng nguồn DC/DC Converter không hoạt động đúng.
  • Đèn chiếu sáng hoặc các thiết bị phụ có thể không hoạt động.
  • Trong quá trình sạc, nguồn phụ không được ngắt như thiết kế.
  • Xe có thể hạn chế một số chức năng để bảo vệ hệ thống điện.

Theo tài liệu Komatsu, lỗi này xảy ra khi mạch tín hiệu đầu ra của OP Power Relay bị hở, khiến dòng điện không lưu thông mặc dù bộ điều khiển đã phát lệnh ON.

Nguyên nhân gây lỗi L03 D19XKA

Theo tài liệu sửa chữa của Komatsu, nguyên nhân được kiểm tra theo thứ tự sau:

1. Rơ le OP Power Relay bị hỏng

Đây là nguyên nhân phổ biến nhất.

Các biểu hiện:

  • Tiếp điểm bị cháy.
  • Cuộn dây relay bị đứt.
  • Relay không đóng khi nhận tín hiệu.

2. Đứt dây điện hoặc hở giắc nối

Có thể xảy ra tại:

  • Giắc C02
  • Dây nối từ Master Controller
  • Relay R61
  • Dây dẫn tới bộ DC/DC Converter

Các nguyên nhân thường gặp:

  • Chuột cắn dây
  • Oxy hóa chân giắc
  • Gãy dây bên trong lớp cách điện
  • Chân cắm lỏng

3. Master Controller bị hỏng

Nếu toàn bộ relay và dây điện đều đạt yêu cầu nhưng lỗi vẫn còn thì khả năng cuối cùng là:

Master Controller bị lỗi mạch điều khiển bên trong.

Theo hướng dẫn của Komatsu, đây là lỗi nội bộ và không thể sửa chữa tại hiện trường mà cần thay thế bộ điều khiển.

Quy trình kiểm tra và sửa lỗi L03 D19XKA

Bước 1: Tắt nguồn xe

  • Tắt chìa khóa.
  • Đợi toàn bộ hệ thống tắt.
  • Ngắt giắc pin (Battery Plug).

Đây là yêu cầu bắt buộc trước khi đo điện trở.

Bước 2: Kiểm tra Relay R61

Tháo relay R61 ra khỏi hộp relay.

Đo điện trở giữa:

  • Chân số 1
  • Chân số 5

Giá trị tiêu chuẩn:

Khoảng 96 Ω

Nếu:

  • Điện trở vô cùng → cuộn relay bị đứt.
  • Điện trở quá thấp → relay bị chập.

=> Thay relay mới.

Bước 3: Kiểm tra dây điện

Tiếp tục:

  • Tháo Relay R61.
  • Tháo giắc C02 của Master Controller.

Đo điện trở:

Đường dây thứ nhất

Giữa:

  • R61 chân 5
  • C02 chân 101

Giá trị chuẩn:

≤ 1 Ω

Đường dây thứ hai

Giữa:

  • R61 chân 1
  • C02 chân 120

Giá trị chuẩn:

≤ 1 Ω

Nếu điện trở lớn hơn 1 Ω:

  • Đứt dây
  • Tiếp xúc kém
  • Oxy hóa chân giắc

=> Tiến hành sửa hoặc thay dây điện.

Bước 4: Kiểm tra Master Controller

Nếu:

  • Relay đạt chuẩn.
  • Dây điện đạt chuẩn.
  • Giắc kết nối tốt.

Nhưng lỗi vẫn xuất hiện thì kết luận:

Master Controller bị lỗi.

Theo tài liệu Komatsu, trường hợp này cần thay thế bộ điều khiển chính do lỗi nằm trong mạch điện tử nội bộ.

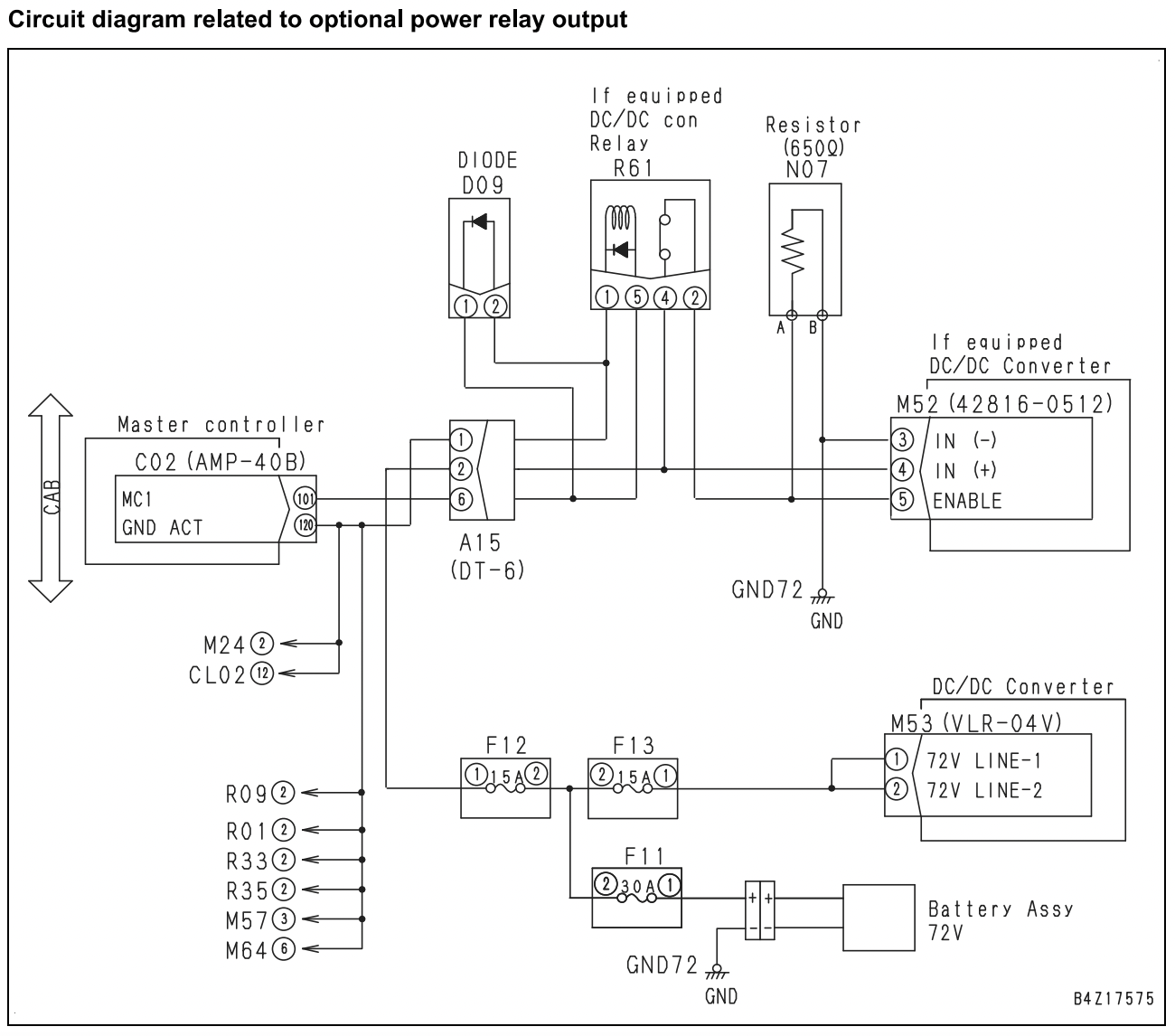

Sơ đồ mạch điện liên quan

Trong sơ đồ điện của Komatsu, mạch điều khiển gồm các thành phần:

  • Master Controller (AMP-40)
  • Relay R61
  • Diode D09
  • Điện trở N07 (650 Ω)
  • Bộ chuyển đổi DC/DC Converter
  • Các cầu chì F11, F12, F13
  • Pin 72V

Sơ đồ cho thấy tín hiệu điều khiển từ Master Controller đi qua relay R61 để cấp nguồn cho DC/DC Converter. Nếu bất kỳ thành phần nào trong mạch bị hở sẽ phát sinh lỗi L03 D19XKA.

Kinh nghiệm sửa chữa thực tế

Khi gặp lỗi L03 D19XKA, nên kiểm tra theo trình tự sau để tiết kiệm thời gian:

  1. Kiểm tra cầu chì liên quan.
  2. Kiểm tra relay R61.
  3. Kiểm tra giắc C02.
  4. Đo thông mạch dây điện.
  5. Kiểm tra nguồn DC/DC Converter.
  6. Kiểm tra điện áp cấp cho relay.
  7. Cuối cùng mới kết luận Master Controller hỏng.

Trong thực tế, phần lớn trường hợp xuất phát từ relay bị hỏng, chân giắc bị oxy hóa hoặc dây điện bị đứt, trong khi Master Controller ít khi là nguyên nhân.

Cách phòng tránh lỗi L03 D19XKA

Để hạn chế lỗi trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1:

  • Kiểm tra định kỳ các relay trong hộp điện.
  • Vệ sinh giắc cắm và bôi mỡ chống oxy hóa.
  • Kiểm tra dây điện sau mỗi lần bảo dưỡng lớn.
  • Không rửa xe bằng vòi áp lực cao trực tiếp vào hộp điện.
  • Kiểm tra hoạt động của bộ DC/DC Converter định kỳ.

Sơ đồ sửa lỗi L03 D19XKA trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

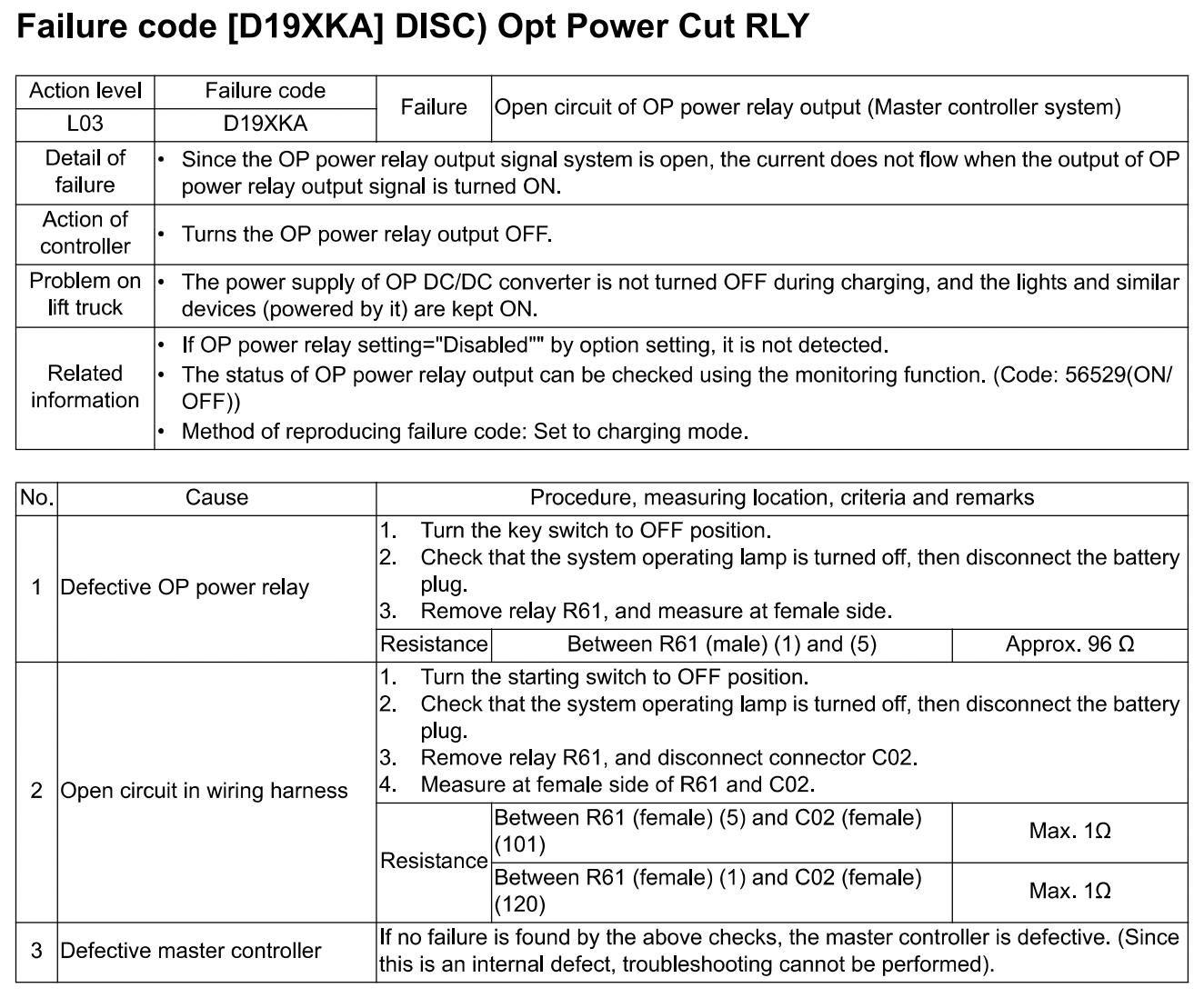

(Sơ đồ sửa lỗi L03 D19XKA page 1)
(Sơ đồ sửa lỗi L03 D19XKA Page 2)

Kết luận

L03 D19XKA (DISC Optional Power Cut Relay Output Circuit Open) là lỗi báo hở mạch điều khiển đầu ra của rơ le ngắt nguồn phụ trên các dòng xe nâng điện Komatsu FE25-1 (2.5 tấn), FE25H-1 (2.5 tấn) và FE30-1 (3 tấn). Nguyên nhân chủ yếu là relay R61 hỏng, đứt dây điện hoặc giắc kết nối kém; chỉ khi các hạng mục này đều đạt yêu cầu mới nên kết luận Master Controller bị lỗi. Việc kiểm tra theo đúng quy trình của Komatsu sẽ giúp rút ngắn thời gian sửa chữa và tránh thay thế linh kiện không cần thiết.
