Cách sửa lỗi L01 D160KB (SHORT) Back Lamp RLY trên xe nâng điện 2.5 tấn Komatsu FE25, FE25H và xe nâng điện 3 tấn Komatsu FE30-1

Lỗi L01 D160KB (SHORT) Back Lamp RLY trên xe nâng điện 2.5 tấn Komatsu FE25, FE25H và xe nâng điện 3 tấn Komatsu FE30-1 – Nguyên nhân và hướng dẫn sửa chữa chi tiết

Nếu xe nâng điện Komatsu FE25, FE25H hoặc FE30-1 hiển thị mã lỗi L01 D160KB, đồng thời đèn báo lùi không hoạt động khi vào số lùi thì đây là lỗi liên quan đến mạch điều khiển relay đèn lùi (Back Lamp Relay). Bài viết dưới đây sẽ giúp bạn hiểu rõ nguyên nhân, cách kiểm tra và quy trình sửa chữa đúng theo tài liệu kỹ thuật của Komatsu.

Lỗi L01 D160KB là gì?

Tên đầy đủ:

L01 D160KB (SHORT) Back Lamp RLY

Ý nghĩa lỗi:

Master Controller phát hiện ngắn mạch (Ground Fault/Short Circuit) tại ngõ ra điều khiển Relay đèn báo lùi (Backup Lamp Relay Output).

Nói đơn giản:

Khi người lái chuyển cần số về vị trí R (Reverse), bộ điều khiển cấp điện để kích relay R35 bật đèn lùi.

Nếu dòng điện vượt quá giới hạn trong 100 mili giây liên tục, ECU sẽ kết luận rằng mạch relay bị chập và sinh ra lỗi L01 D160KB.

Xe nâng nào xuất hiện lỗi này?

Lỗi L01 D160KB thường gặp trên các dòng xe nâng điện Komatsu:

  • Xe nâng điện Komatsu FE25
  • Xe nâng điện Komatsu FE25H
  • Xe nâng điện Komatsu FE30-1

Đây đều là các dòng xe sử dụng chung hệ thống Master Controller và Relay Box.

Hiện tượng khi xe báo lỗi L01 D160KB

Khi xuất hiện lỗi này, bạn sẽ thấy:

  • Đèn báo lùi không sáng
  • Khi vào số R không có tín hiệu đèn phía sau
  • Có thể còi lùi vẫn hoạt động bình thường

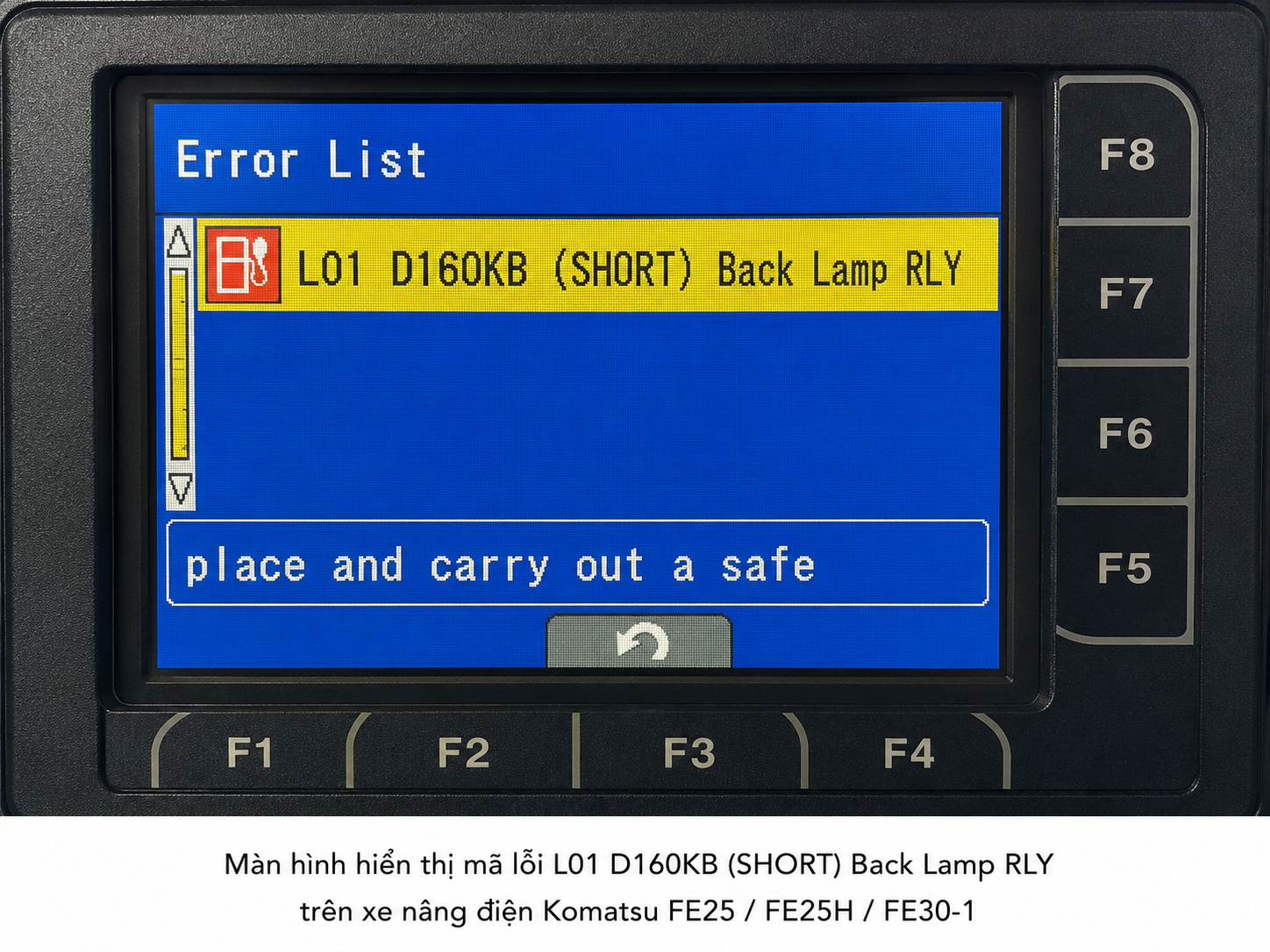

  • Màn hình hiển thị mã lỗi L01 D160KB
  • Xe vẫn có thể vận hành nhưng mất chức năng cảnh báo khi lùi.

Điều kiện phát sinh lỗi

Master Controller sẽ phát hiện lỗi khi:

  • Relay đèn lùi đang được cấp điện
  • Dòng điện vượt quá giới hạn
  • Tình trạng quá dòng kéo dài trên 100 ms

Lỗi sẽ xuất hiện ngay sau khi:

  • Bật chìa khóa ON
  • Gạt cần số sang Reverse (R)

Bộ điều khiển phản ứng như thế nào?

Khi phát hiện lỗi:

  • ECU ngắt điều khiển relay đèn lùi
  • Đèn lùi không sáng
  • Ghi mã lỗi L01 D160KB vào bộ nhớ

Điều kiện xóa lỗi

Sau khi sửa chữa:

  • Tắt khóa điện
  • Hoặc đưa xe sang chế độ sạc

Sau đó bật lại chìa khóa để kiểm tra.

Nguyên nhân gây lỗi L01 D160KB

Theo tài liệu kỹ thuật Komatsu, có 3 nguyên nhân chính.

1. Relay đèn lùi R35 bị chập cuộn dây (Nguyên nhân phổ biến nhất)

Relay R35 có cuộn coil bên trong.

Sau thời gian sử dụng:

  • chập vòng dây
  • cháy coil
  • điện trở giảm

Master Controller phát hiện dòng tăng cao và báo lỗi.

Cách kiểm tra

Tắt khóa điện.

Rút giắc pin.

Tháo relay R35 khỏi hộp relay.

Đo điện trở giữa:

  • Chân (1)
  • Chân (2)

Giá trị tiêu chuẩn:

Khoảng 96 Ω

Nếu:

  • nhỏ hơn nhiều
  • bằng 0 Ω
  • vài Ω

=> Relay đã bị chập.

Nếu:

  • vô cực

=> Relay bị đứt cuộn dây.

Giải pháp:

Thay relay R35 mới.

2. Dây điện bị chập mass hoặc chập nguồn

Đây là nguyên nhân phổ biến thứ hai.

Có thể xảy ra tại:

  • dây từ Master Controller đến relay
  • dây trong bó điện
  • giắc nối
  • khu vực đối trọng
  • cụm đèn sau

Do:

  • cọ sát khung xe
  • chuột cắn
  • nước vào
  • dây cháy

Cách kiểm tra

Tắt khóa điện.

Rút pin.

Tháo relay R35.

Ngắt giắc C02 của Master Controller.

Đo điện trở trên ổ cắm relay:

Giữa:

  • Chân (1)
  • Chân (2)

Giá trị chuẩn:

Khoảng 96 Ω

Nếu sai:

Tiến hành kiểm tra:

  • bó dây
  • giắc nối
  • điểm kẹp dây
  • dây chạy ra phía sau xe

Đặc biệt kiểm tra đoạn dây đi đến:

  • cụm đèn hậu
  • đối trọng
  • vị trí thường bị cọ sát.

3. Master Controller hỏng

Nếu:

  • Relay tốt
  • Dây điện tốt

Nhưng lỗi vẫn xuất hiện

Khả năng còn lại là:

Master Controller bị lỗi mạch điều khiển relay.

Đây là lỗi phần cứng bên trong ECU.

Thông thường:

  • không sửa được
  • phải thay bộ điều khiển

Sau khi thay cần thực hiện:

  • cài đặt
  • cấu hình
  • hiệu chuẩn theo hướng dẫn của Komatsu.

Sơ đồ hoạt động của mạch đèn lùi

Hệ thống hoạt động theo trình tự:

  1. Người lái bật khóa ON.
  2. Chuyển cần số sang số lùi (R).
  3. Master Controller xuất tín hiệu điều khiển.
  4. Relay R35 (Back Lamp Relay) đóng.
  5. Nguồn cấp qua cầu chì đến cụm đèn lùi phía sau.
  6. Đèn lùi sáng để cảnh báo.

Nếu một trong các thành phần trên bị chập hoặc quá dòng, ECU sẽ ghi nhận lỗi L01 D160KB và ngắt tín hiệu điều khiển relay để bảo vệ hệ thống.

Quy trình sửa lỗi L01 D160KB

Để xử lý nhanh và chính xác, nên thực hiện theo thứ tự sau:

Bước 1

Đọc và xác nhận lỗi bằng màn hình xe.

Bước 2

Kiểm tra đèn lùi có sáng khi vào số R hay không.

Bước 3

Kiểm tra cầu chì hệ thống đèn lùi.

Bước 4

Tháo relay R35.

Đo điện trở cuộn coil.

Tiêu chuẩn:

≈ 96 Ω

Bước 5

Nếu relay đạt tiêu chuẩn:

Kiểm tra toàn bộ dây điện.

  • chập mass
  • chập nguồn
  • dây bị ép
  • dây bị cháy
  • oxy hóa chân giắc

Bước 6

Nếu dây điện bình thường:

Kiểm tra Master Controller.

Bước 7

Sau khi sửa chữa:

  • lắp lại hệ thống
  • bật khóa điện
  • vào số R
  • xác nhận đèn lùi hoạt động
  • kiểm tra mã lỗi đã được xóa.

Một số lưu ý khi sửa chữa

  • Luôn ngắt pin trước khi tháo relay hoặc đo điện trở.
  • Không thay relay bằng loại có thông số khác thông số gốc của Komatsu.
  • Kiểm tra cả cụm đèn hậu và chân đèn, vì chập tại bóng đèn hoặc đui đèn cũng có thể gây quá dòng.
  • Sau khi thay Master Controller cần cài đặt lại theo phần mềm chuyên dụng của Komatsu.

Sơ đồ sửa lỗi L01 D160KB (SHORT) Back Lamp RLY trên xe nâng điện 2.5 tấn Komatsu FE25, FE25H và xe nâng điện 3 tấn Komatsu FE30-1

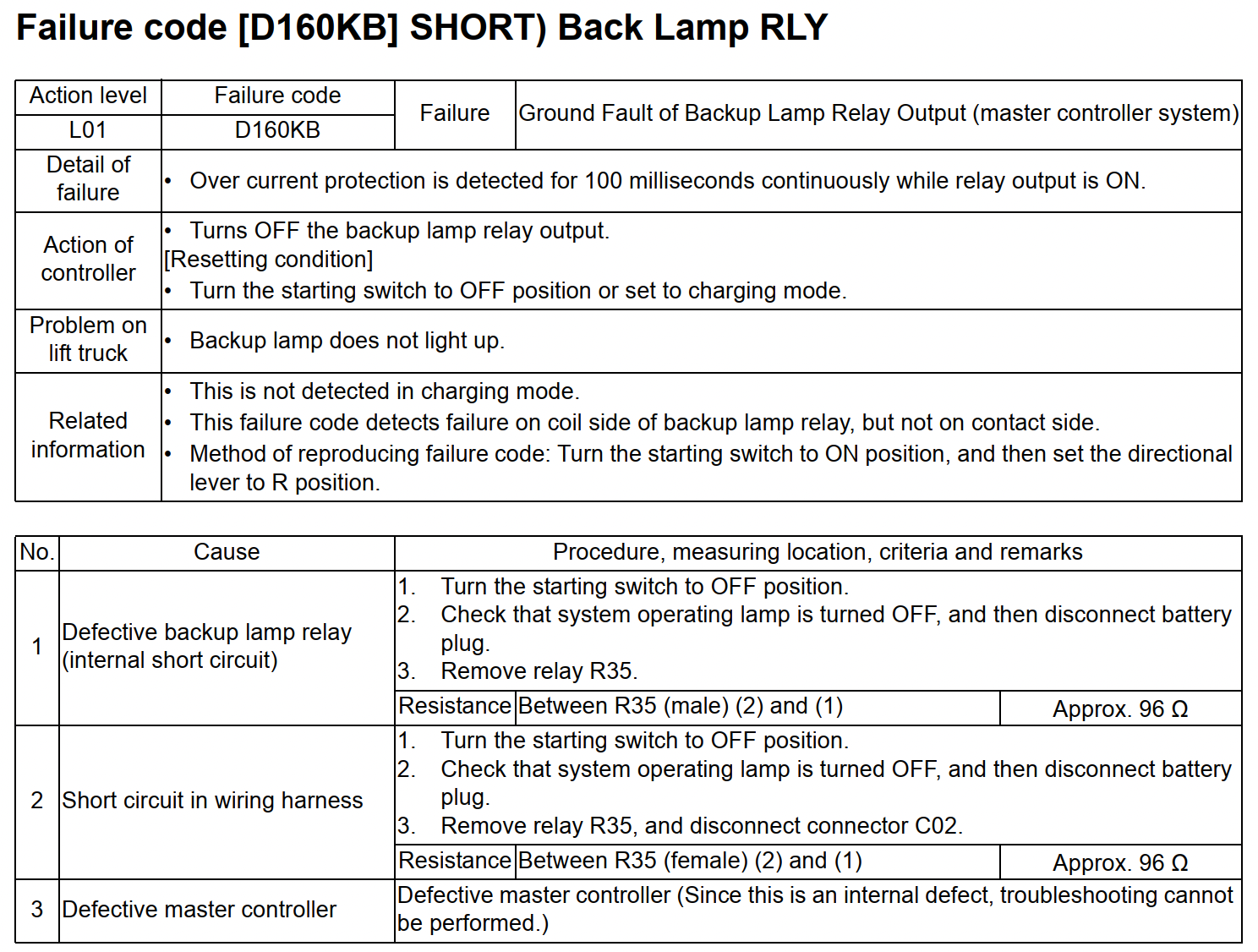

(Sơ đồ sửa lỗi L03 D160KB page 1)

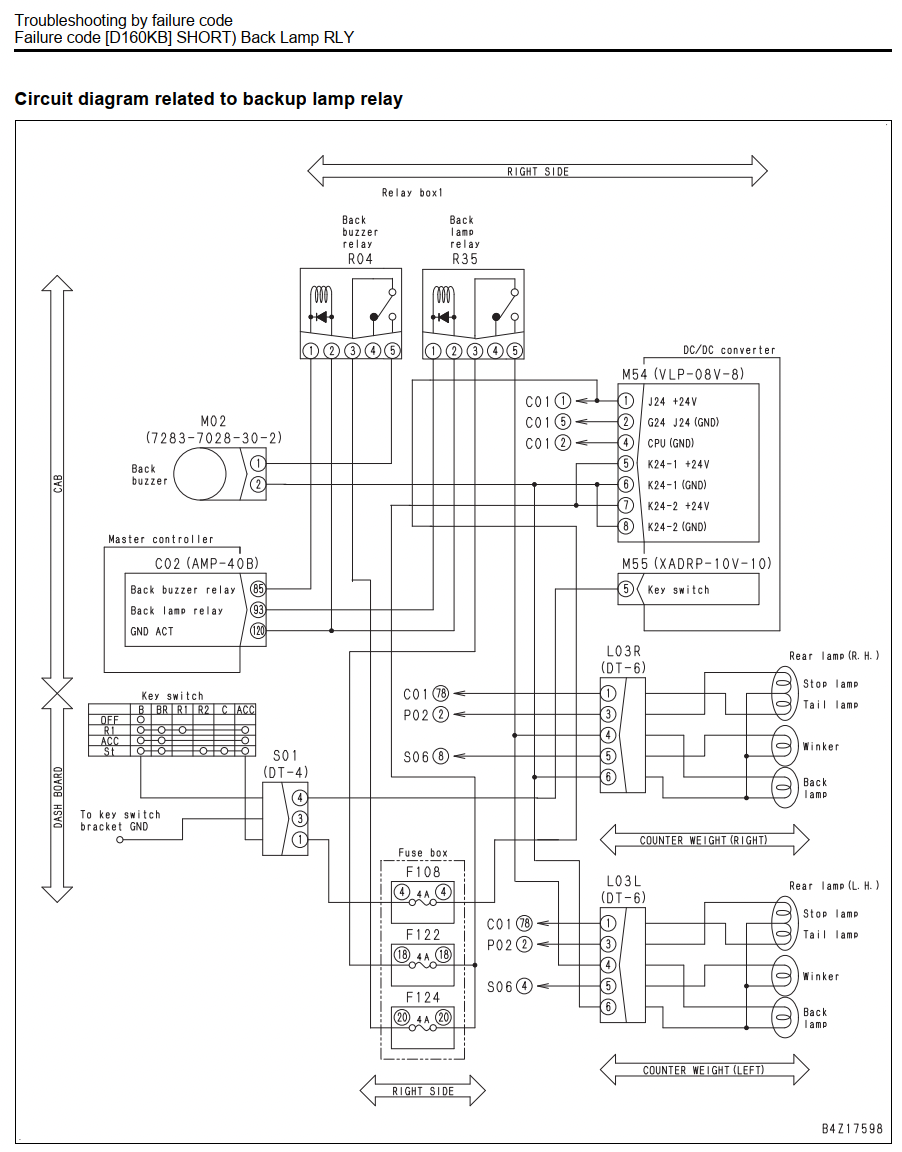

(Sơ đồ sửa lỗi L03 D160KB page 2)

Kết luận

Lỗi L01 D160KB (SHORT) Back Lamp RLY trên xe nâng điện Komatsu FE25, FE25H và FE30-1 là lỗi liên quan đến mạch điều khiển relay đèn lùi. Trong phần lớn trường hợp, nguyên nhân xuất phát từ relay R35 bị chập cuộn dây hoặc dây điện bị chập mass. Việc kiểm tra theo đúng trình tự: relay → dây điện → Master Controller sẽ giúp kỹ thuật viên xác định chính xác nguyên nhân, giảm thời gian sửa chữa và tránh thay thế linh kiện không cần thiết.
