Cách sửa lỗi L01 D161KB trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Cách sửa lỗi L01 D161KB trên xe nâng điện 2.5 tấn Komatsu FE25, FE25H và xe nâng điện 3 tấn FE30-1 – Nguyên nhân, cách kiểm tra và hướng dẫn sửa lỗi chi tiết

Xe nâng điện Komatsu FE25, FE25H (2.5 tấn) và FE30-1 (3 tấn) được trang bị hệ thống tự chẩn đoán lỗi giúp phát hiện nhanh các sự cố về điện. Một trong những lỗi thường gặp liên quan đến hệ thống cảnh báo lùi là L01 D161KB.

Nếu xe của bạn hiển thị L01 D161KB, còi báo lùi sẽ không hoạt động mặc dù xe vẫn có thể di chuyển bình thường. Bài viết dưới đây sẽ hướng dẫn đầy đủ nguyên nhân, quy trình kiểm tra và cách sửa lỗi theo đúng tài liệu kỹ thuật Komatsu.

Lỗi L01 D161KB là gì?

Tên đầy đủ:

L01 D161KB – Ground Fault of Backup Alarm Buzzer Relay Output (Master Controller System)

Ý nghĩa:

Bộ điều khiển trung tâm (Master Controller) phát hiện chập mass (Ground Fault) tại ngõ ra điều khiển Relay còi báo lùi (Backup Alarm Relay).

Nói đơn giản hơn:

Relay điều khiển còi báo lùi đang bị quá dòng.
Dây điều khiển relay bị chập mass.
Relay bị chập cuộn dây.
Hoặc Master Controller bị hỏng.

Xe nâng nào gặp lỗi này?

Lỗi L01 D161KB áp dụng cho các dòng xe:

Xe nâng điện Komatsu FE25-1 2.5 tấn
Xe nâng điện Komatsu FE25H-1 2.5 tấn
Xe nâng điện Komatsu FE30-1 3 tấn

Điều kiện phát sinh lỗi

Master Controller sẽ ghi nhận lỗi khi:

Relay còi báo lùi đang được kích hoạt.
Dòng điện ngõ ra vượt quá giới hạn liên tục khoảng 100 mili giây.

Ngay sau đó ECU sẽ:

Ngắt tín hiệu điều khiển Relay còi báo lùi.
Lưu mã lỗi L01 D161KB.

Dấu hiệu nhận biết

Khi xe báo lỗi L01 D161KB thường có các hiện tượng:

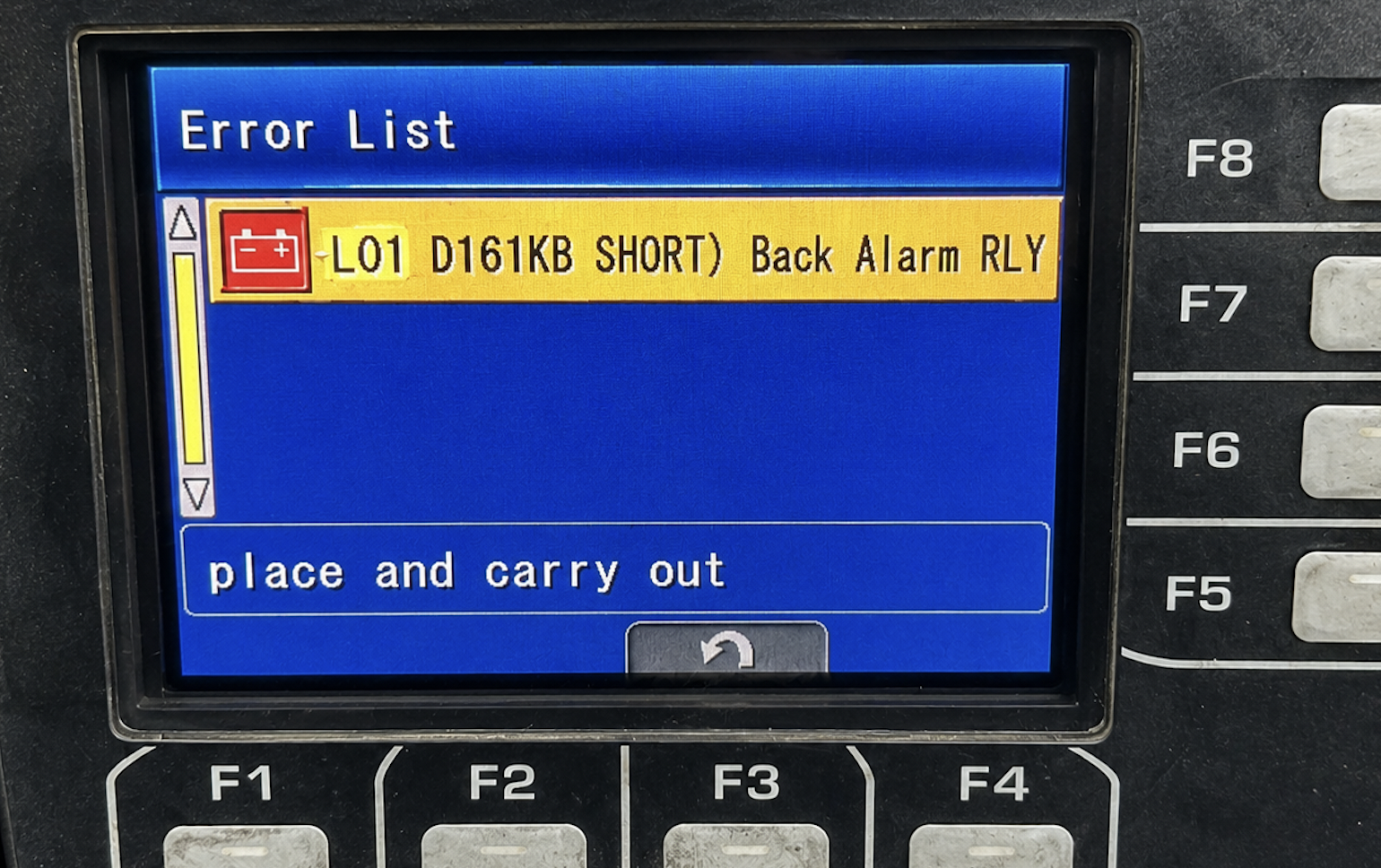

Màn hình hiển thị mã lỗi L01 D161KB.
Gài số lùi nhưng còi báo lùi không kêu.
Đèn lùi vẫn có thể hoạt động bình thường.
Xe vẫn chạy được.
Chỉ mất chức năng cảnh báo lùi.

ECU xử lý như thế nào?

Ngay khi phát hiện quá dòng:

ECU ngắt Relay còi báo lùi.
Không cấp điện cho còi.
Ghi mã lỗi trong bộ nhớ.

Để reset lỗi cần:

Tắt khóa điện.
Hoặc chuyển xe sang chế độ sạc.

Nguyên nhân gây lỗi L01 D161KB

Theo tài liệu kỹ thuật Komatsu, có 3 nguyên nhân chính.

1. Relay còi báo lùi R04 bị hỏng (Khả năng cao nhất)

Relay R04 bị:

Chập cuộn dây
Cuộn dây cháy
Chập bên trong relay

Đây là nguyên nhân thường gặp nhất.

2. Dây điện bị chập mass

Các vị trí dễ xảy ra:

Dây từ Master Controller tới Relay
Dây trong bó điện
Giắc cắm oxy hóa
Dây bị cọ sát khung xe

3. Master Controller hỏng

Nếu:

Relay tốt
Dây điện tốt

thì khả năng còn lại là:

Master Controller bị lỗi mạch điều khiển relay.

Vị trí các bộ phận liên quan

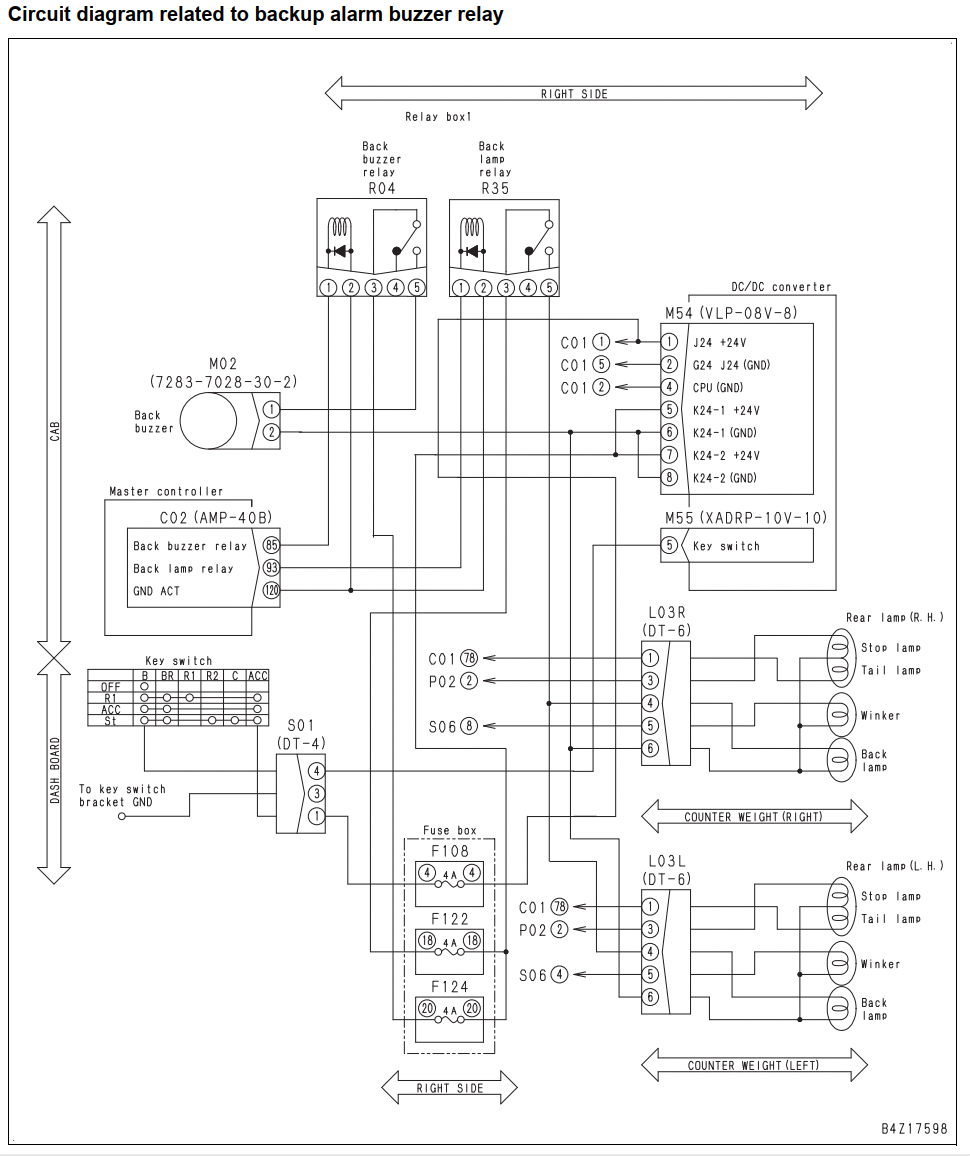

Theo sơ đồ điện của Komatsu:

Relay còi báo lùi: R04
Còi báo lùi: M02
Master Controller: Connector C02
Hộp Relay: Relay Box 1

Quy trình kiểm tra từng bước

Bước 1: Tắt nguồn xe

Tắt khóa điện.
Chờ toàn bộ hệ thống tắt.
Ngắt giắc pin chính.

Đây là bước bắt buộc trước khi đo điện trở.

Bước 2: Kiểm tra Relay R04

Tháo relay R04 ra khỏi hộp relay.

Đo điện trở giữa chân:

Chân (1)
Chân (2)

Giá trị tiêu chuẩn:

Khoảng 320 Ω

Kết quả

Nếu khoảng 320 Ω

→ Relay bình thường.

Nếu:

0 Ω
20 Ω
50 Ω
vài Ω

→ Relay bị chập.

Nếu:

OL
vô cực

→ Relay đứt cuộn dây.

Kết luận:

➡ Thay relay mới.

Bước 3: Kiểm tra dây điện

Nếu Relay tốt:

Tiếp tục:

tháo Relay R04
tháo Connector C02 của Master Controller

Đo điện trở giữa:

Relay socket

Chân (1)

và

Chân (2)

Tiêu chuẩn:

Lớn hơn hoặc bằng 1 MΩ

Kết quả

Nếu:

vài Ω
vài chục Ω
vài trăm Ω

=> Dây đã bị chập mass.

Cần kiểm tra:

bó dây
đầu cos
dây cọ khung
dây bị ép

Bước 4: Kiểm tra Master Controller

Nếu:

Relay đạt chuẩn
Dây đạt chuẩn

nhưng lỗi vẫn còn

=> Master Controller hỏng.

Theo tài liệu Komatsu:

Không có quy trình sửa chữa bên trong.

Giải pháp:

thay Master Controller
cài đặt lại thông số.

Cách kiểm tra nhanh ngoài hiện trường

Thợ sửa chữa có thể kiểm tra nhanh như sau:

Kiểm tra còi báo lùi

Cho xe chạy số lùi.

Nếu:

đèn lùi sáng
còi không kêu

→ kiểm tra Relay R04.

Đổi relay

Nếu Relay R04 cùng chủng loại với relay khác:

Có thể đổi thử.

Nếu lỗi mất:

=> Relay cũ hỏng.

Quan sát dây điện

Kiểm tra:

dây bị chuột cắn
dây cháy
dây cọ sát khung
nước vào giắc.

Những sai lầm thường gặp

Nhiều người thường:

❌ Thay còi báo lùi ngay.

Trong khi ECU đang báo lỗi:

Relay Output Ground Fault

Không phải lỗi còi.

Cần kiểm tra theo thứ tự:

Relay
Dây điện
Master Controller

Cách xóa lỗi L01 D161KB

Sau khi sửa xong:

Lắp lại Relay.
Cắm lại pin.
Bật khóa điện.
Khởi động xe.

Nếu nguyên nhân đã được khắc phục:

Mã lỗi sẽ tự mất.

Nếu vẫn còn:

Tiếp tục kiểm tra dây điện hoặc Master Controller.

Biện pháp phòng tránh

Để hạn chế lỗi L01 D161KB:

Kiểm tra Relay định kỳ.
Không để nước vào hộp relay.
Bảo dưỡng hệ thống điện mỗi 1.000 giờ hoạt động.
Kiểm tra dây điện khu vực đối trọng và khung xe.
Thay relay khi có dấu hiệu oxy hóa hoặc nhiệt độ làm việc bất thường.

Câu hỏi thường gặp (FAQ)

Lỗi L01 D161KB có làm xe dừng hoạt động không?

Không. Xe vẫn có thể vận hành bình thường, tuy nhiên còi báo lùi sẽ không hoạt động, làm giảm mức độ an toàn khi di chuyển lùi.

Có thể tiếp tục sử dụng xe khi xuất hiện lỗi này không?

Có thể sử dụng trong trường hợp khẩn cấp, nhưng nên sửa sớm để đảm bảo an toàn cho người và phương tiện xung quanh.

Relay R04 nằm ở đâu?

Relay R04 nằm trong Relay Box 1, là relay điều khiển còi báo lùi theo sơ đồ điện của Komatsu.

Nếu thay relay mà vẫn báo lỗi thì phải làm gì?

Tiếp tục kiểm tra dây điện từ Master Controller đến Relay R04. Nếu dây điện đạt tiêu chuẩn (điện trở cách điện ≥ 1 MΩ) mà lỗi vẫn xuất hiện, khả năng cao Master Controller đã hỏng và cần thay thế.

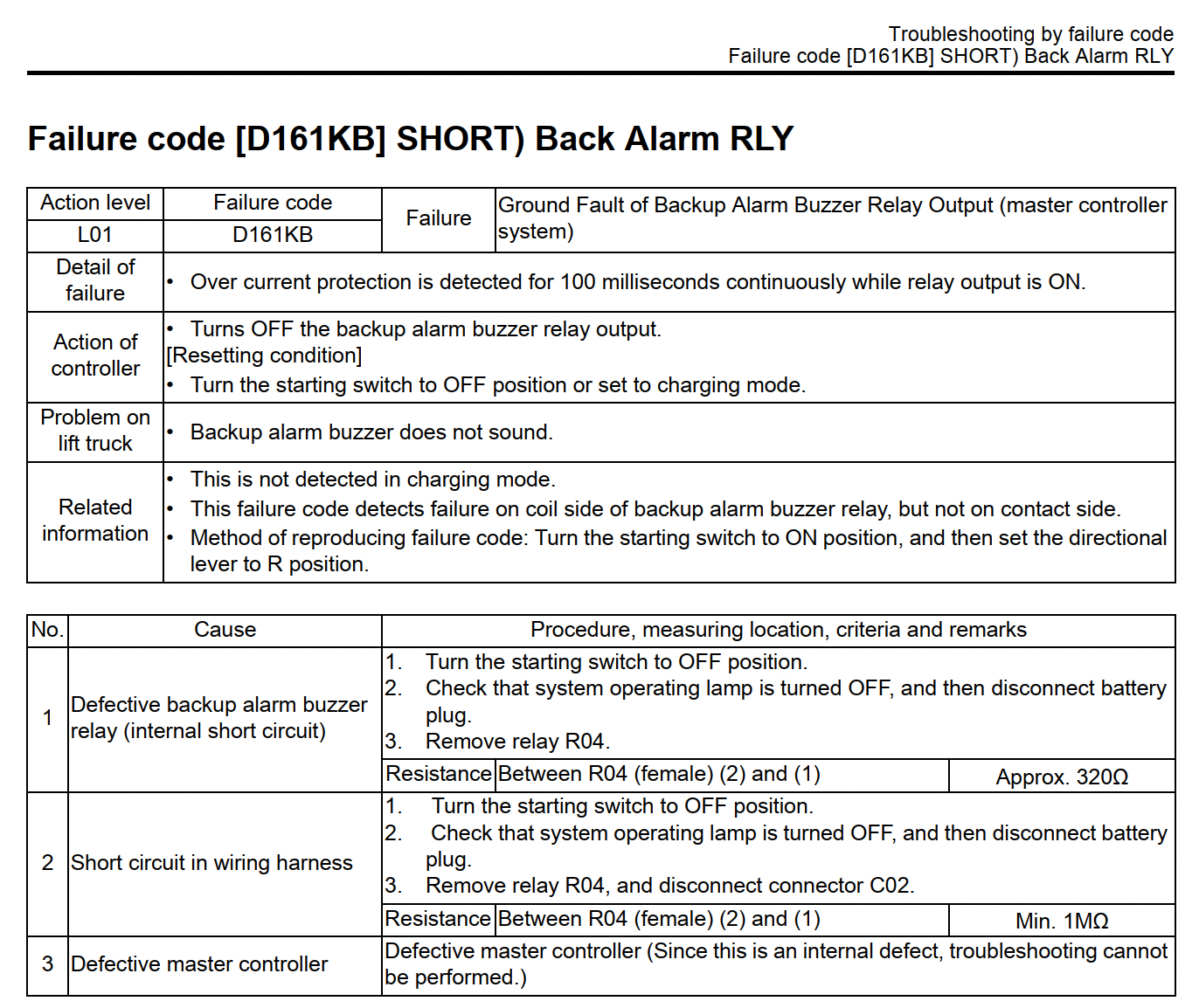

Sơ đồ sửa lỗi L01 D161KB trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1:

(Sơ đồ sửa lỗi L01 D161KB page 1)

(Sơ đồ sửa lỗi L01 D161KB page 2)

Kết luận

Lỗi L01 D161KB trên xe nâng điện Komatsu FE25-1, FE25H-1 (2.5 tấn) và FE30-1 (3 tấn) là lỗi liên quan đến ngõ ra Relay còi báo lùi (Backup Alarm Relay Output) của bộ điều khiển trung tâm. Trong đa số trường hợp, nguyên nhân xuất phát từ relay R04 bị chập cuộn dây hoặc dây điện bị chập mass. Chỉ khi hai hạng mục này đều đạt tiêu chuẩn mới cần xem xét thay Master Controller.
