Hướng dẫn sửa lỗi L01 D19RKB trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Lỗi L01 D19RKB là một trong những mã lỗi liên quan đến hệ thống làm mát trên xe nâng điện Komatsu. Khi lỗi này xuất hiện, quạt làm mát số 1 sẽ không hoạt động, khiến bộ điều khiển công suất (Inverter) và các linh kiện điện tử có nguy cơ quá nhiệt nếu xe tiếp tục vận hành.

Trong bài viết này, Samnon Việt Nam sẽ hướng dẫn chi tiết nguyên nhân, cách kiểm tra và quy trình sửa chữa lỗi L01 D19RKB trên các dòng xe:

• Xe nâng điện Komatsu FE25-1
• Xe nâng điện Komatsu FE25H-1
• Xe nâng điện Komatsu FE30-1

Lỗi L01 D19RKB là gì?

Tên đầy đủ của lỗi:

L01 D19RKB – SHORT Cooling FAN1 RLY

Ý nghĩa lỗi:

Bộ điều khiển chính (Master Controller) phát hiện relay quạt làm mát số 1 (Cooling Fan 1 Relay) bị ngắn mạch (Short Circuit) tại cuộn hút relay (Relay Coil).

Đây không phải lỗi của tiếp điểm relay, mà là lỗi của mạch điều khiển cuộn coil relay.

Hiện tượng khi xe báo lỗi L01 D19RKB

Khi lỗi xuất hiện, người vận hành thường thấy:

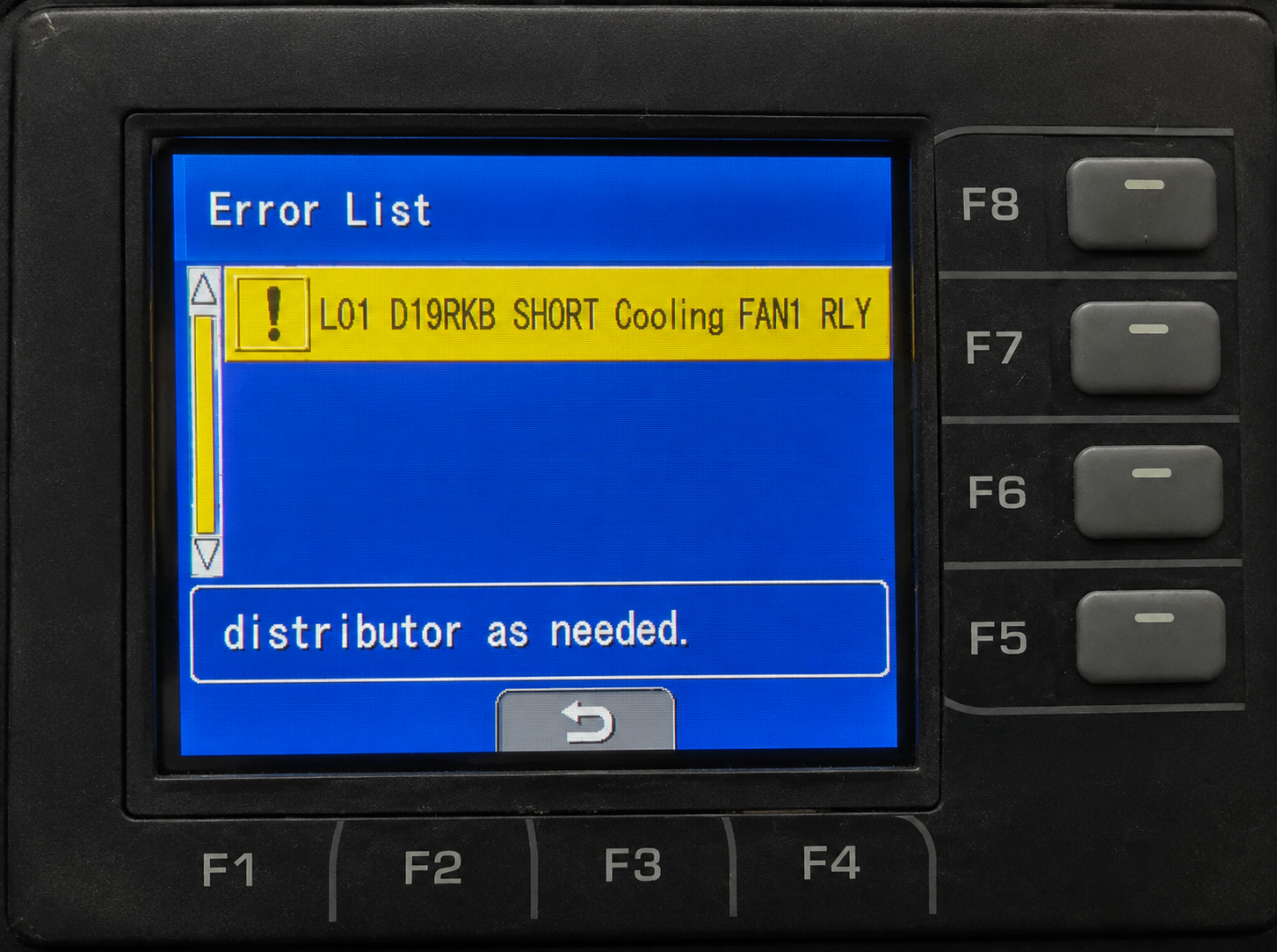

• Màn hình hiển thị mã L01 D19RKB
• Quạt làm mát số 1 không quay
• Xe vẫn có thể khởi động nhưng hệ thống làm mát bị vô hiệu
• Nhiệt độ Inverter tăng nhanh khi làm việc
• Xe có thể giảm công suất hoặc tự bảo vệ khi nhiệt độ quá cao

Điều kiện phát hiện lỗi

Master Controller sẽ ghi nhận lỗi khi:

• Relay Cooling Fan 1 đang được kích hoạt (ON)
• Dòng điện đầu ra lớn hơn 1.4A
• Hoặc mạch bảo vệ quá dòng hoạt động liên tục trên 100 ms

Khi đó ECU kết luận:

Relay quạt làm mát số 1 bị chập mạch.

Xe sẽ phản ứng như thế nào?

Ngay khi phát hiện lỗi:

• ECU ngắt tín hiệu điều khiển relay Cooling Fan 1
• Quạt làm mát số 1 dừng hoạt động
• Lưu mã lỗi trong bộ nhớ

Muốn reset lỗi cần:

• Tắt khóa điện
• Chờ vài giây
• Khởi động lại xe

Nếu nguyên nhân chưa được khắc phục thì lỗi sẽ xuất hiện ngay sau đó.

Nguyên nhân gây lỗi L01 D19RKB

Theo tài liệu kỹ thuật Komatsu, có 3 nguyên nhân chính.

1. Relay Cooling Fan 1 bị chập cuộn coil (nguyên nhân phổ biến nhất)

Relay R01 bị hỏng bên trong.

Biểu hiện:

• Cuộn coil cháy
• Chập vòng dây
• Điện trở coil giảm mạnh

Đây là nguyên nhân thường gặp nhất.

2. Dây điện từ Master Controller tới Relay bị chập

Có thể do:

• Dây bị cọ sát khung xe
• Chuột cắn dây
• Dây bị ép
• Giắc cắm oxy hóa
• Chạm mass

Khi đó ECU sẽ đọc được dòng điện bất thường và sinh lỗi.

3. Master Controller bị hỏng

Nếu relay và dây điện đều bình thường thì khả năng còn lại là:

• Driver điều khiển relay trong Master Controller bị hỏng.

Trường hợp này thường phải thay hoặc sửa bộ điều khiển.

Quy trình kiểm tra lỗi L01 D19RKB

Thực hiện theo đúng trình tự dưới đây để tránh thay nhầm linh kiện.

Bước 1: Tắt nguồn xe

• Tắt chìa khóa.
• Đợi toàn bộ đèn hệ thống tắt.
• Ngắt giắc pin chính.

Đây là bước bắt buộc trước khi đo điện trở.

Bước 2: Kiểm tra Relay R01

Tháo relay Cooling Fan 1 Relay (R01) khỏi hộp relay.

Dùng đồng hồ VOM đo điện trở cuộn coil giữa:

• Chân (1)
• Chân (2)

Giá trị tiêu chuẩn:

Khoảng 96 Ω

Kết luận

Nếu điện trở gần 96Ω

→ Relay tốt.

Nếu nhỏ hơn nhiều

→ Relay bị chập.

Nếu bằng 0Ω

→ Relay hỏng.

Nếu vô cực (OL)

→ Cuộn coil bị đứt.

Lúc này nên thay relay mới.

Bước 3: Kiểm tra dây điện

Nếu relay đạt tiêu chuẩn:

Tiếp tục:

• tháo Relay R01
• tháo giắc C02 của Master Controller

Đo điện trở giữa:

• Socket relay R01
• Chân (1)
• Chân (2)

Giá trị tiêu chuẩn:

Lớn hơn hoặc bằng 1 MΩ

Nếu nhỏ hơn 1 MΩ

=> Có hiện tượng chập dây.

Cần kiểm tra:

• bó dây
• đầu giắc
• dây cọ khung
• dây bị bóp

Bước 4: Kiểm tra Master Controller

Nếu:

• Relay đạt chuẩn
• Dây điện đạt chuẩn

Nhưng xe vẫn báo lỗi

=> Khả năng cao:

Master Controller bị lỗi mạch điều khiển relay.

Theo tài liệu Komatsu:

Đây là lỗi nội bộ nên không thể kiểm tra chi tiết bằng các phép đo thông thường.

Thông thường sẽ phải:

• sửa bộ điều khiển
• hoặc thay Master Controller.

Vị trí Relay Cooling Fan 1

Relay Cooling Fan 1 ký hiệu:

R01

Nằm trong:

Relay Box 1

Relay này điều khiển nguồn cấp cho:

• Cooling Fan số 1

Không nên nhầm với:

• Relay Cooling Fan 2 (R09)

Những lưu ý khi sửa chữa

• Không thay Master Controller ngay khi mới xuất hiện lỗi.
• Luôn kiểm tra relay trước.
• Kiểm tra dây điện trước khi kết luận ECU hỏng.
• Không cấp điện trực tiếp vào relay khi chưa xác định đúng chân.
• Sau khi sửa cần xóa lỗi và chạy thử đến khi nhiệt độ Inverter tăng để xác nhận quạt hoạt động ổn định.

Cách phòng tránh lỗi L01 D19RKB

Để hạn chế lỗi tái diễn:

• Vệ sinh hộp relay định kỳ.
• Kiểm tra giắc cắm chống oxy hóa.
• Không để nước xịt áp lực cao vào hộp relay.
• Kiểm tra dây điện sau mỗi 2.000–3.000 giờ hoạt động.
• Thay relay khi có dấu hiệu nóng bất thường hoặc tiếp điểm xuống cấp.

Câu hỏi thường gặp

Lỗi L01 D19RKB có thể tiếp tục vận hành không?

Có thể khởi động xe trong một số trường hợp, nhưng không nên tiếp tục làm việc trong thời gian dài vì quạt làm mát số 1 không hoạt động, khiến Inverter và các linh kiện điện tử dễ bị quá nhiệt.

Có cần thay ngay Master Controller không?

Không. Theo quy trình của Komatsu, cần kiểm tra relay R01 và hệ thống dây dẫn trước. Chỉ khi cả hai đều đạt tiêu chuẩn mà lỗi vẫn xuất hiện mới xem xét đến khả năng hỏng Master Controller.

Relay Cooling Fan 1 có sửa được không?

Thông thường không sửa chữa relay. Khi cuộn coil bị chập hoặc hỏng, giải pháp an toàn và hiệu quả nhất là thay relay mới đúng chủng loại.

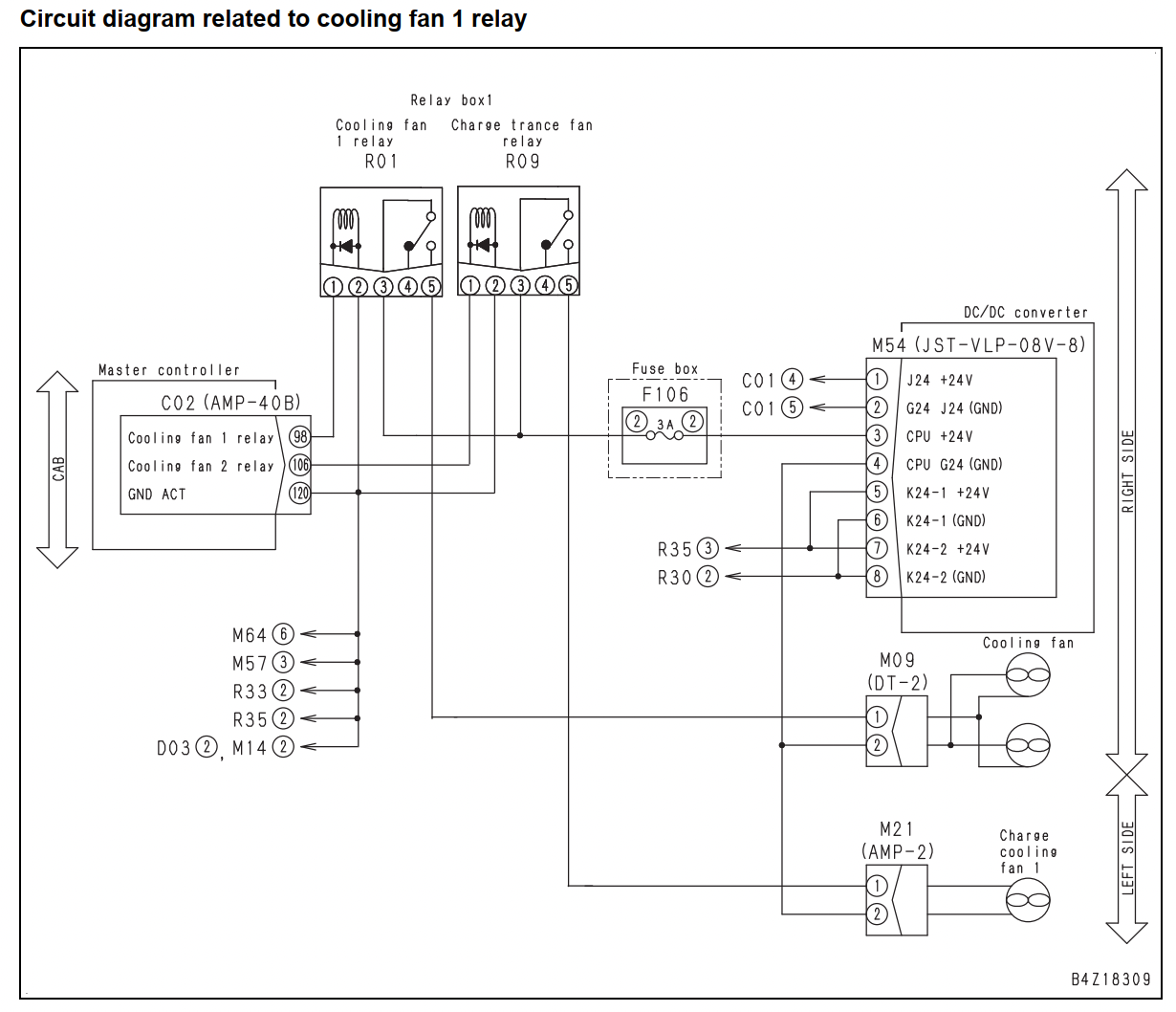

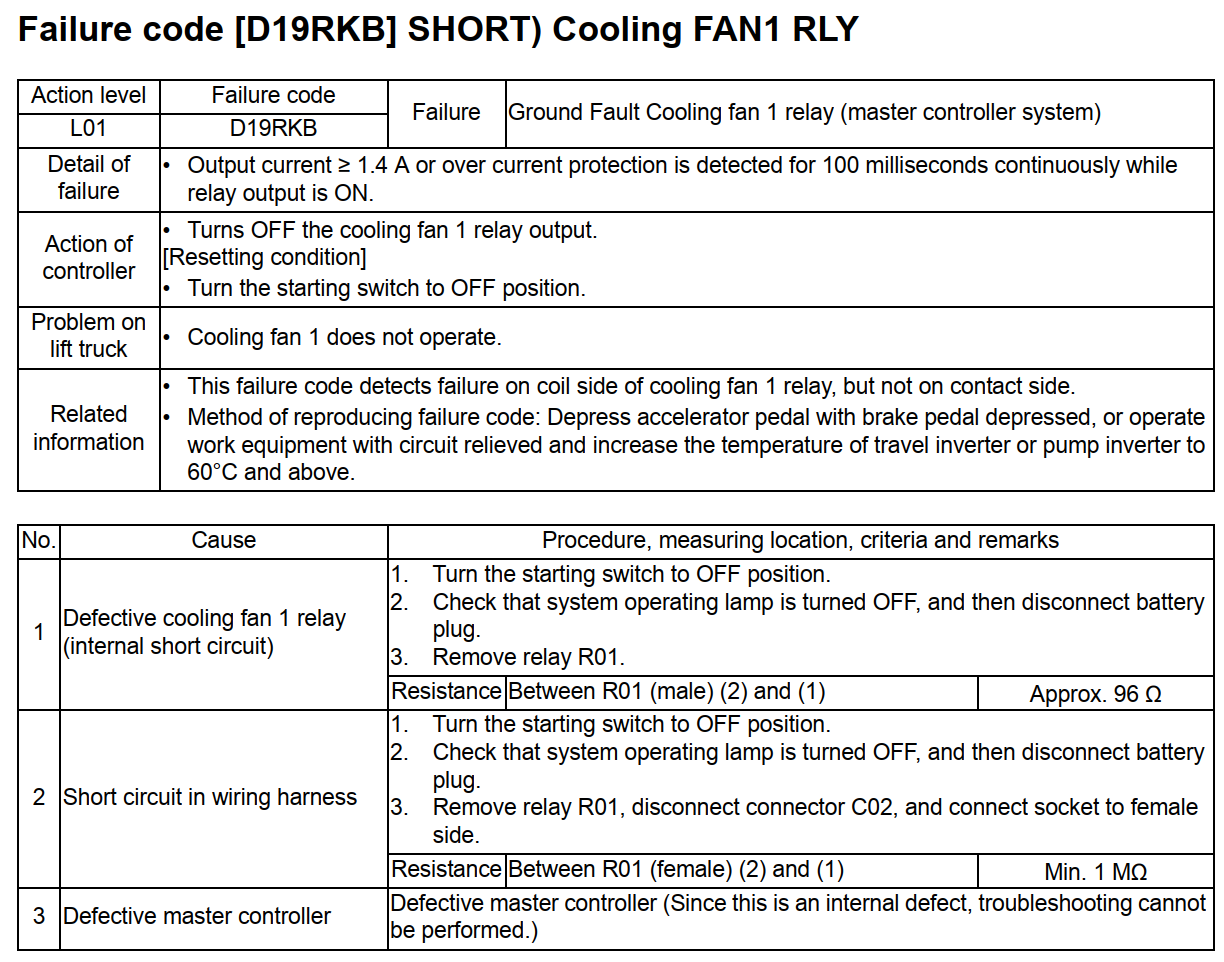

Sơ đồ cách sửa lỗi L01 D19RKB (SHORT Cooling FAN1 RLY) trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

(Sơ đồ sửa lỗi L01 D19RKB page 1)

(Sơ đồ sửa lỗi L01 D19RKB page 2)

Kết luận

Lỗi L01 D19RKB – SHORT Cooling FAN1 RLY trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 chủ yếu liên quan đến relay quạt làm mát số 1 (R01) hoặc hệ thống dây điều khiển từ Master Controller. Việc kiểm tra đúng trình tự relay → dây điện → Master Controller sẽ giúp xác định chính xác nguyên nhân, tiết kiệm chi phí sửa chữa và hạn chế thay thế linh kiện không cần thiết.
