Hướng dẫn sửa lỗi L03 D19VKA xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

L03 D19VKA xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1 – Nguyên nhân và hướng dẫn sửa lỗi Cooling FAN2 RLY chi tiết

Mã lỗi đầy đủ: L03 D19VKA – DISC) Cooling FAN2 RLY (Cooling Fan 2 Relay Open Circuit)

Đây là một trong những mã lỗi liên quan đến rơ le quạt làm mát số 2 (Cooling Fan 2 Relay) trên các dòng:

Xe nâng điện Komatsu FE25-1 (2.5 tấn)
Xe nâng điện Komatsu FE25H-1 (2.5 tấn)
Xe nâng điện Komatsu FE30-1 (3 tấn)

Khi xuất hiện lỗi L03 D19VKA, bộ điều khiển phát hiện mạch cuộn dây của relay quạt làm mát số 2 bị hở (Open Circuit) và sẽ ngắt điều khiển relay nhằm bảo vệ hệ thống điện. Mã lỗi này thuộc nhóm lỗi L03 của hệ thống điều khiển chính.

Lỗi L03 D19VKA là gì?

Tên lỗi tiếng Anh

Failure code L03 D19VKA – DISC) Cooling FAN2 RLY

Ý nghĩa

Master Controller phát hiện tín hiệu điều khiển relay Cooling Fan 2 bị hở mạch.

Điều kiện phát hiện lỗi:

Điện áp đầu ra nằm trong khoảng 1.9V ≤ Output Voltage < 7V
Duy trì liên tục 100 ms
Trong khi tín hiệu điều khiển Cooling Fan 2 đang ở trạng thái OFF.

Điều này cho thấy ECU không nhìn thấy trạng thái điện áp đúng của cuộn relay nên xác định mạch relay bị đứt hoặc hở.

Hiện tượng khi xe báo lỗi L03 D19VKA

Khi lỗi xuất hiện, người vận hành thường gặp các hiện tượng sau:

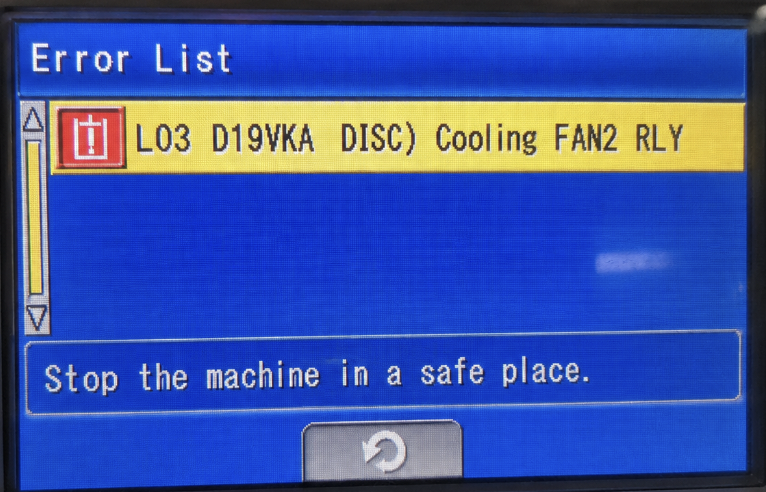

Màn hình hiển thị L03 D19VKA
Quạt làm mát số 2 không hoạt động
Bộ điều khiển ngắt tín hiệu điều khiển relay Cooling Fan 2
Hệ thống làm mát giảm hiệu quả
Nếu vận hành lâu có thể làm nhiệt độ inverter hoặc bộ sạc tăng cao

Nguyên nhân gây lỗi L03 D19VKA

Theo tài liệu kỹ thuật Komatsu, có 3 nguyên nhân chính.

1. Relay Cooling Fan 2 bị hỏng (nguyên nhân phổ biến nhất)

Cuộn dây relay:

đứt
cháy
hở mạch

Đây là nguyên nhân thường gặp nhất.

Relay Cooling Fan 2 trên sơ đồ điện ký hiệu:

R09

2. Đứt dây điện từ Master Controller tới relay

Có thể xảy ra:

dây bị đứt
oxy hóa
chuột cắn
chân cắm lỏng
đầu cos tiếp xúc kém

Master Controller sẽ không điều khiển được relay.

3. Master Controller bị hỏng

Nếu:

relay tốt
dây điện tốt

thì khả năng còn lại là mạch điều khiển bên trong Master Controller đã bị hỏng.

Đây là trường hợp ít gặp nhất.

Triệu chứng trên xe

Người sử dụng sẽ thấy:

Quạt làm mát số 2 không quay
Xe vẫn có thể hoạt động
Khả năng làm mát giảm
Khi nhiệt độ tăng cao có thể phát sinh thêm các lỗi khác liên quan inverter hoặc sạc.

Quy trình kiểm tra và sửa lỗi L03 D19VKA

Bước 1. Tắt nguồn xe

Tắt khóa điện
Chờ đèn hệ thống tắt hoàn toàn
Rút giắc pin (Battery Plug)

Đây là yêu cầu bắt buộc trước khi đo điện.

Bước 2. Kiểm tra relay Cooling Fan 2 (R09)

Tháo relay R09 khỏi hộp relay.

Đo điện trở giữa:

Chân (1)
Chân (2)

Giá trị tiêu chuẩn

Khoảng 96 Ω

Kết quả

Nếu khoảng 96 Ω

→ Relay còn tốt.

Nếu vô cực (OL)

→ Cuộn relay bị đứt.

Nếu điện trở quá thấp

→ Relay bị chập.

=> Thay relay mới đúng chủng loại.

Bước 3. Kiểm tra dây điện từ Master Controller tới relay

Theo sơ đồ điện:

Kiểm tra liên tục dây dẫn:

R09 chân (2) ↔ C02 chân (120)

Điện trở:

≤ 1 Ω

Sau đó kiểm tra:

R09 chân (1) ↔ C02 chân (106)

Điện trở:

≤ 1 Ω

Nếu lớn hơn 1 Ω:

sửa dây
thay dây
vệ sinh đầu nối
siết lại chân cắm

Bước 4. Kiểm tra giắc cắm

Kiểm tra:

Relay Box
Connector C02
Connector R09

Quan sát:

cháy chân
oxy hóa
nước vào
lỏng chân cắm
gãy khóa giắc

Nếu phát hiện bất thường cần sửa chữa hoặc thay thế.

Bước 5. Kiểm tra Master Controller

Nếu:

Relay đạt chuẩn
Dây đạt chuẩn
Giắc cắm tốt

nhưng lỗi vẫn còn thì gần như chắc chắn Master Controller bị lỗi mạch điều khiển relay Cooling Fan 2.

Thông thường cần:

kiểm tra nguồn điều khiển
kiểm tra tín hiệu output
sửa chữa hoặc thay Master Controller theo hướng dẫn của hãng.

Cách xóa lỗi

Sau khi sửa xong:

Lắp lại relay.
Cắm lại Battery Plug.
Bật khóa điện.
Khởi động xe.

Hoặc:

Tắt khóa điện.
Hoặc ngắt nguồn AC200V (CB sạc) rồi khởi động lại.

Nếu nguyên nhân đã được khắc phục, mã lỗi sẽ tự biến mất.

Lưu ý quan trọng

Mã lỗi L03 D19VKA chỉ giám sát mạch cuộn dây (coil side) của relay Cooling Fan 2.

Điều đó có nghĩa:

Relay vẫn có thể đóng tiếp điểm nhưng ECU vẫn báo lỗi nếu cuộn dây bị hở.
ECU không kiểm tra tiếp điểm công suất (contact side) của relay.

Vì vậy cần đo trực tiếp cuộn relay bằng đồng hồ VOM thay vì chỉ nghe tiếng "tách" khi relay đóng.

Mẹo kiểm tra nhanh ngoài hiện trường

Nếu cần xử lý nhanh:

Đổi relay R09 với một relay cùng thông số đang hoạt động tốt.
Khởi động lại xe.
Nếu lỗi biến mất thì relay cũ đã hỏng.
Nếu lỗi vẫn còn, tiếp tục kiểm tra dây điện và Master Controller.

Đây là phương pháp giúp rút ngắn thời gian chẩn đoán trước khi tiến hành đo kiểm chi tiết.

Câu hỏi thường gặp

Lỗi L03 D19VKA có thể tiếp tục vận hành xe không?

Có thể, nhưng không nên sử dụng trong thời gian dài vì quạt làm mát số 2 không hoạt động sẽ làm giảm hiệu quả tản nhiệt của hệ thống điện, đặc biệt khi xe làm việc liên tục hoặc trong môi trường nhiệt độ cao.

Relay Cooling Fan 2 nằm ở đâu?

Relay Cooling Fan 2 (R09) được lắp trong Relay Box 1, cạnh relay Cooling Fan 1 và các relay điều khiển khác của xe.

Sau khi thay relay mà vẫn báo lỗi?

Cần kiểm tra:

Dây từ Master Controller đến relay.
Giắc cắm C02.
Điện áp điều khiển từ Master Controller.
Bản thân Master Controller nếu các hạng mục trên đều đạt yêu cầu.

Hướng dẫn sửa lỗi L03 D19VKA xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

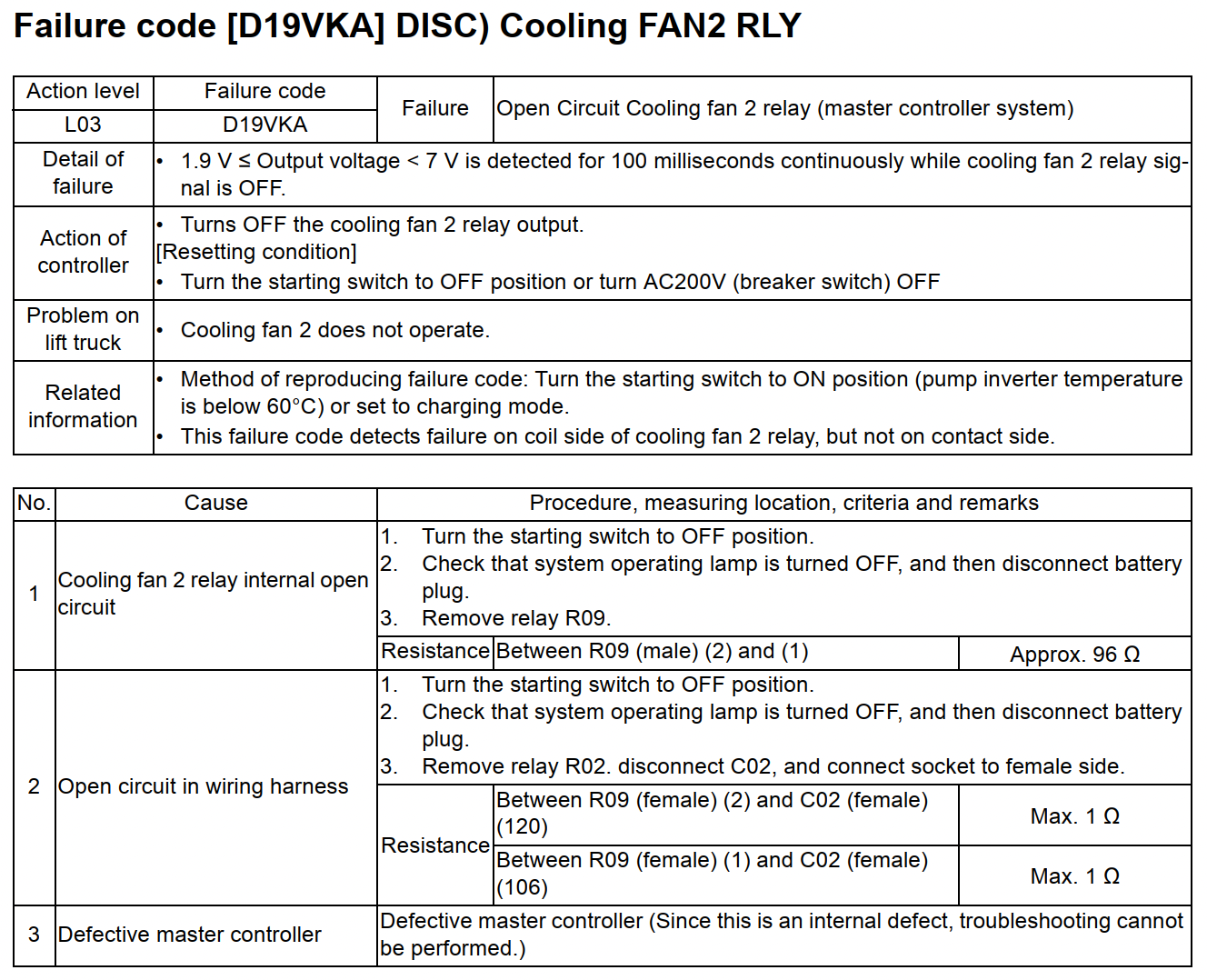

(Sơ đồ cách sửa lỗi L03 D19VKA page 1)

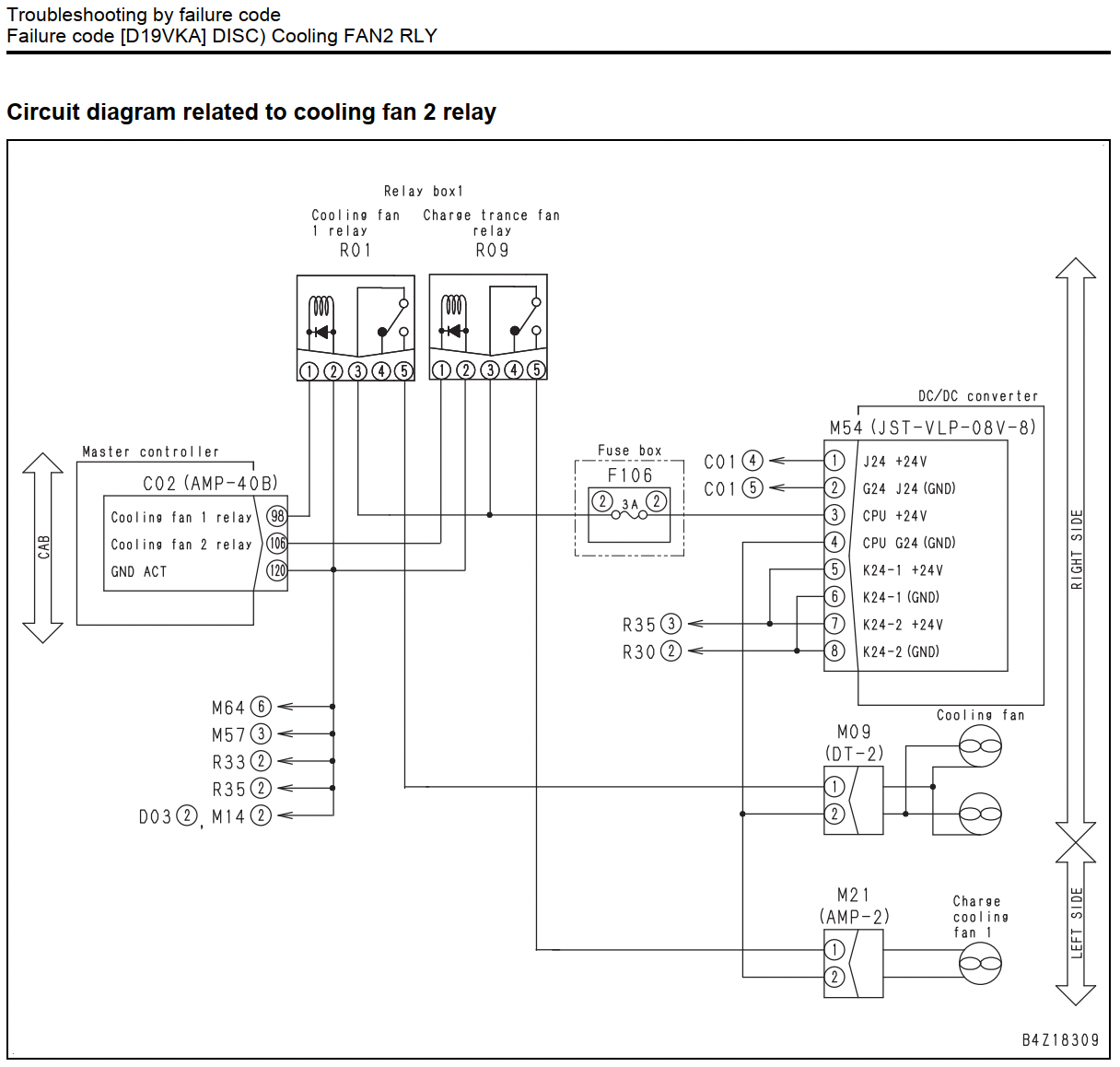

(Sơ đồ cách sử lỗi L03 D19VKA page 2)

Kết luận

Lỗi L03 D19VKA – Cooling FAN2 RLY trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 chủ yếu liên quan đến hở mạch điều khiển relay quạt làm mát số 2. Trong đa số trường hợp, nguyên nhân là relay R09 hỏng hoặc đứt dây điều khiển. Thực hiện đúng quy trình kiểm tra điện trở relay (khoảng 96 Ω) và kiểm tra thông mạch dây dẫn (≤ 1 Ω) sẽ giúp xác định chính xác nguyên nhân, giảm thời gian sửa chữa và tránh thay thế linh kiện không cần thiết
