L03 D19VKB – Hướng dẫn sửa lỗi SHORT Cooling FAN2 Relay trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Nếu màn hình xe nâng điện Komatsu hiển thị L03 D19VKB, điều đó cho biết hệ thống đã phát hiện chập mạch (Short Circuit) ở mạch điều khiển rơ-le quạt làm mát số 2 (Cooling FAN2 Relay). Đây là lỗi thuộc hệ thống điều khiển Master Controller và nếu không xử lý kịp thời sẽ khiến quạt làm mát không hoạt động, làm tăng nhiệt độ của bộ điều khiển và inverter, ảnh hưởng trực tiếp đến độ bền của xe.

L03 D19VKB là lỗi gì?

• Mã lỗi: L03 D19VKB
• Tên đầy đủ: SHORT Cooling FAN2 Relay
• Mức cảnh báo: L03
• Hệ thống: Master Controller
• Ý nghĩa: Chập mạch cuộn dây điều khiển rơ-le quạt làm mát số 2 (Cooling FAN2 Relay).

Master Controller sẽ giám sát dòng điện điều khiển relay. Nếu phát hiện:

• Dòng điều khiển ≥ 1.4A
• Hoặc mạch bảo vệ quá dòng tác động liên tục khoảng 100 ms

thì ECU sẽ kết luận relay hoặc dây điện bị chập và sinh ra mã lỗi L03 D19VKB.

Hiện tượng khi xuất hiện lỗi L03 D19VKB

Khi lỗi xảy ra, xe nâng thường có các biểu hiện:

• Màn hình hiển thị L03 D19VKB
• Quạt làm mát số 2 không quay
• ECU tự động ngắt điều khiển relay quạt
• Nhiệt độ inverter hoặc bộ điều khiển tăng cao khi làm việc nặng
• Xe có thể giảm công suất hoặc phát sinh thêm các lỗi nhiệt độ nếu tiếp tục vận hành.

Nguyên nhân gây lỗi L03 D19VKB

Theo tài liệu kỹ thuật Komatsu, lỗi này thường do một trong ba nguyên nhân sau:

1. Relay quạt làm mát số 2 (R09) bị chập cuộn dây

Đây là nguyên nhân phổ biến nhất.

Biểu hiện:

• Relay nóng bất thường.
• Cuộn dây relay bị chập bên trong.
• Relay tiêu thụ dòng quá lớn.

2. Dây điện từ Master Controller đến relay bị chập mass

Có thể do:

• Dây bị cọ sát vào khung xe.
• Chuột cắn dây.
• Giắc cắm bị oxy hóa.
• Nước lọt vào hộp relay.

3. Master Controller hỏng mạch điều khiển relay

Nếu relay và dây điện đều đạt yêu cầu nhưng lỗi vẫn xuất hiện thì khả năng cao mạch điều khiển bên trong Master Controller đã hỏng.

Đây là trường hợp ít gặp nhưng chi phí sửa chữa cao hơn.

Bộ điều khiển phản ứng như thế nào?

Khi phát hiện lỗi:

• ECU ngắt ngay tín hiệu điều khiển Relay Cooling Fan 2.
• Quạt làm mát số 2 dừng hoạt động.
• Lỗi được lưu trong bộ nhớ.

Muốn xóa lỗi cần:

• Tắt khóa điện.
• Hoặc ngắt nguồn AC200V (CB sạc) rồi khởi động lại xe.

Quy trình kiểm tra và sửa lỗi L03 D19VKB

Bước 1: Tắt nguồn xe

• Tắt khóa điện.
• Chờ toàn bộ đèn hệ thống tắt.
• Rút giắc pin trước khi thao tác.

Lưu ý: Không tháo relay khi xe còn cấp điện.

Bước 2: Kiểm tra Relay Cooling Fan 2 (R09)

Tháo relay R09 khỏi hộp relay.

Đo điện trở giữa chân 1 và chân 2 của cuộn dây relay.

Giá trị tiêu chuẩn

Khoảng 96 Ω

Nếu:

• Điện trở rất thấp
• Hoặc bằng 0 Ω

=> Relay bị chập.

Giải pháp:

Thay relay mới đúng chủng loại.

Bước 3: Kiểm tra dây điện

Nếu relay tốt:

• Tháo relay R09.
• Tháo giắc C02 trên Master Controller.
• Đo điện trở giữa chân 1 và chân 2 phía giắc relay.

Giá trị tiêu chuẩn

Lớn hơn hoặc bằng 1 MΩ

Nếu nhỏ hơn:

• Dây bị chập.
• Dây chạm mass.
• Giắc bị nước vào.

Cần:

• Kiểm tra toàn bộ bó dây.
• Sửa hoặc thay đoạn dây hỏng.

Bước 4: Kiểm tra cầu chì

Quan sát sơ đồ điện:

Nguồn relay đi qua:

Fuse F106 (3A)

Nếu cầu chì:

• Cháy
• Nóng
• Chân oxy hóa

=> Thay cầu chì đúng thông số.

Bước 5: Kiểm tra quạt làm mát số 2

Mặc dù lỗi này phát hiện ở cuộn relay, vẫn nên kiểm tra:

• Motor quạt có bị kẹt không.
• Quạt quay có nặng không.
• Dòng làm việc của quạt.

Motor quạt bị bó cũng có thể khiến relay làm việc quá tải trong thời gian dài.

Bước 6: Kiểm tra Master Controller

Nếu:

• Relay tốt
• Dây tốt
• Cầu chì tốt

nhưng lỗi vẫn xuất hiện thì khả năng cao:

• Mạch Driver Relay trong Master Controller đã hỏng.

Thông thường sẽ cần sửa chữa hoặc thay thế bộ điều khiển.

Vị trí các linh kiện liên quan

Theo sơ đồ mạch:

• Master Controller: C02
• Cooling Fan 1 Relay: R01
• Cooling Fan 2 Relay: R09
• Fuse: F106 (3A)
• DC/DC Converter: M54
• Cooling Fan: M09
• Charge Cooling Fan: M21

Các linh kiện này cần được kiểm tra theo đúng trình tự để tránh thay thế không cần thiết.

Cách phòng tránh lỗi L03 D19VKB

Để hạn chế lỗi tái diễn, nên:

• Kiểm tra relay định kỳ.
• Vệ sinh hộp relay.
• Kiểm tra dây điện gần quạt làm mát.
• Không để nước xịt trực tiếp vào hộp relay.
• Vệ sinh quạt làm mát thường xuyên.
• Kiểm tra nhiệt độ inverter khi bảo dưỡng định kỳ.

Câu hỏi thường gặp

Lỗi L03 D19VKB có nguy hiểm không?

Có. Nếu quạt làm mát số 2 không hoạt động trong thời gian dài, inverter và bộ điều khiển có thể quá nhiệt, làm giảm hiệu suất và tăng nguy cơ hư hỏng linh kiện điện tử.

Có thể tiếp tục vận hành khi xe báo lỗi này không?

Không nên. Chỉ nên vận hành trong thời gian rất ngắn để đưa xe về khu vực sửa chữa, tránh làm việc tải nặng khi quạt làm mát không hoạt động.

Relay Cooling Fan 2 có thể sửa được không?

Thông thường relay bị chập cuộn dây sẽ được thay mới thay vì sửa chữa để đảm bảo độ tin cậy.

Sơ đồ sửa lỗi L03 D19VKB - SHORT Cooling FAN2 Relay trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

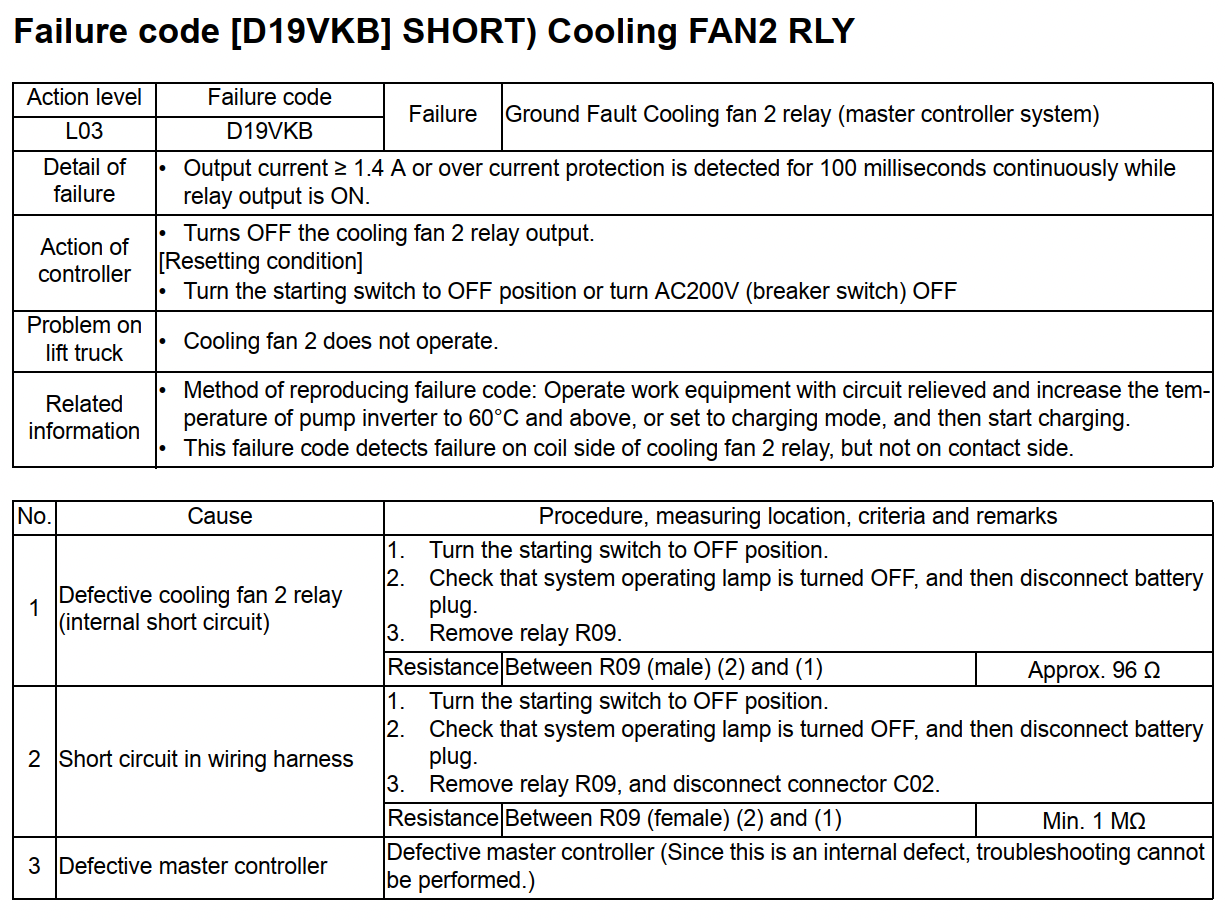

(Sơ đồ sửa lỗi L03 D19VKB page 1)

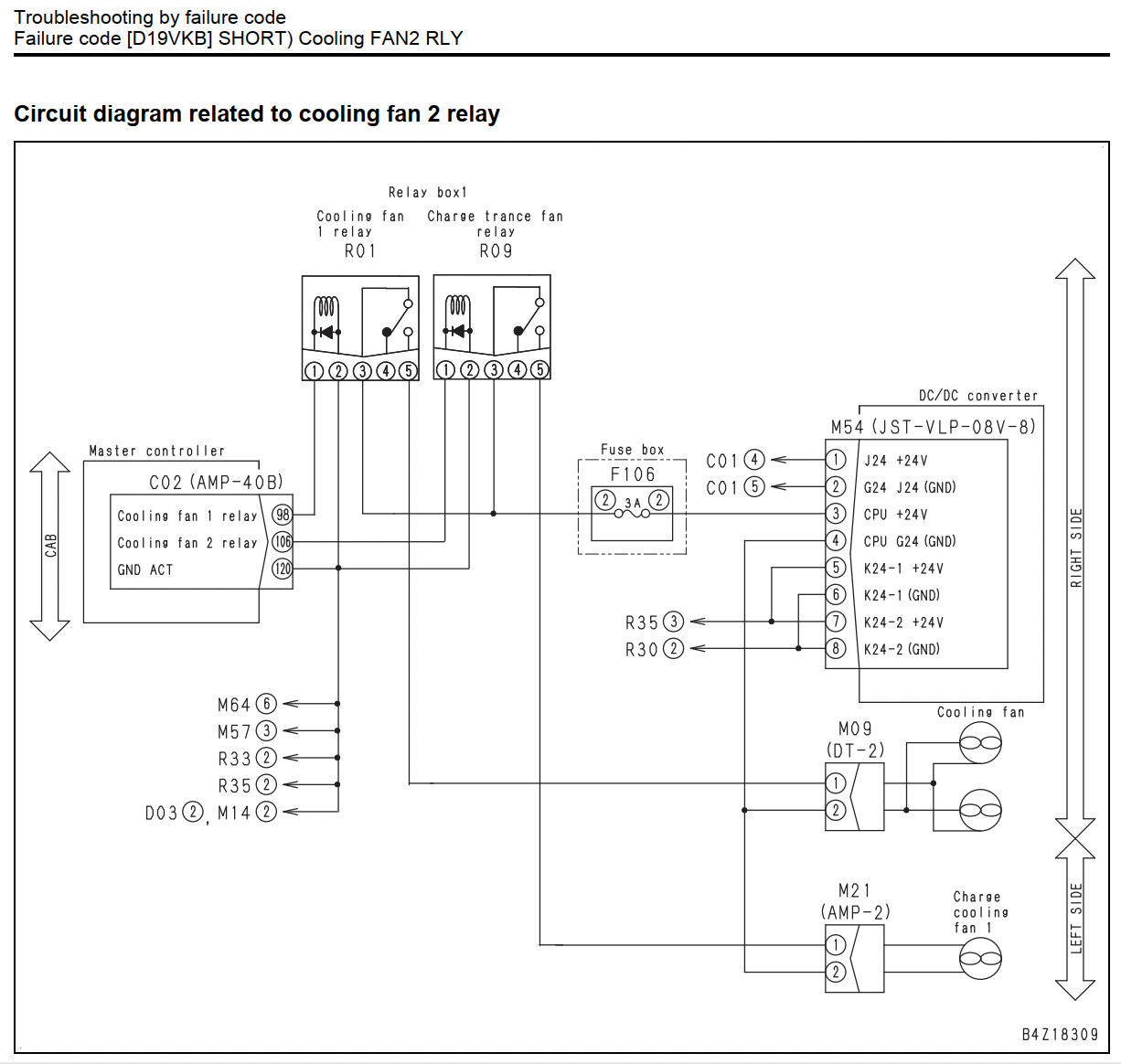

(Sơ đồ sửa lỗi L03 D19VKB page 2)

Kết luận

Lỗi L03 D19VKB – SHORT Cooling FAN2 Relay trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 chủ yếu liên quan đến relay quạt làm mát số 2 (R09), hệ thống dây dẫn hoặc mạch điều khiển của Master Controller. Trong thực tế, nguyên nhân thường gặp nhất là relay R09 bị chập cuộn dây hoặc dây điện bị chạm mass. Việc kiểm tra theo đúng quy trình: relay → dây dẫn → cầu chì → quạt làm mát → Master Controller sẽ giúp xác định chính xác nguyên nhân, rút ngắn thời gian sửa chữa và hạn chế thay thế linh kiện không cần thiết.
