Hướng dẫn sửa lỗi L04 D1HBKA xe nâng điện 2.5 tấn và 3 Komatsu Model FE25-1, FE25H-1, FE30-1

Hướng dẫn sửa lỗi L04 D1HBKA – Open Circuit of Main Contactor 2 trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Lỗi L04 D1HBKA là gì?

L04 D1HBKA (Open Circuit of Main Contactor 2) là mã lỗi báo hở mạch cuộn hút của công tắc tơ chính số 2 (Main Contactor 2 - MC2) trong hệ thống điều khiển của xe nâng điện Komatsu.

Mã lỗi này thường xuất hiện trên các dòng:

  • Xe nâng điện Komatsu FE25-1 (2.5 tấn)
  • Xe nâng điện Komatsu FE25H-1 (2.5 tấn)
  • Xe nâng điện Komatsu FE30-1 (3 tấn)

Theo tài liệu kỹ thuật của Komatsu, ECU sẽ ghi nhận lỗi khi:

Hiệu giữa dòng điện điều khiển và dòng điện đo được lớn hơn hoặc bằng 200mA trong liên tục 500ms trong khi Main Contactor 2 đang được điều khiển ON.

Nói cách khác, bộ điều khiển đã cấp lệnh đóng contactor nhưng không nhận được dòng điện phản hồi đúng như mong muốn.

Hiện tượng khi xe báo lỗi L04 D1HBKA

Khi xuất hiện lỗi này, xe thường có các biểu hiện:

  • Xe không thể di chuyển.
  • Hệ thống nâng hạ không hoạt động.
  • Trợ lực lái điện (Power Steering) có thể không hoạt động.
  • Chỉ hiển thị cảnh báo trên màn hình.
  • Không thể Reset lỗi nếu nguyên nhân chưa được khắc phục.

Nếu đồng thời xuất hiện thêm các lỗi GF16KA hoặc GF26KA, xe sẽ hoàn toàn không thể vận hành.

Nguyên lý hoạt động của Main Contactor 2

Main Contactor 2 (MC2) có nhiệm vụ:

  • Kết nối nguồn pin 72V tới biến tần di chuyển.
  • Cấp nguồn cho hệ thống công suất.
  • Được điều khiển trực tiếp bởi Master Controller.

Master Controller sẽ:

  1. Xuất tín hiệu điều khiển.
  2. Cuộn coil MC2 hút.
  3. Main Contactor đóng.
  4. Bộ điều khiển kiểm tra dòng điện qua cuộn coil.

Nếu dòng điện không đúng tiêu chuẩn sẽ phát sinh lỗi L04 D1HBKA.

Nguyên nhân gây lỗi L04 D1HBKA

Theo tài liệu sửa chữa chính hãng Komatsu, lỗi này có 4 nguyên nhân chính.

1. Main Contactor 2 bị hỏng (Khả năng cao nhất)

Đây là nguyên nhân thường gặp nhất.

Các lỗi có thể xảy ra:

  • Cháy cuộn coil.
  • Đứt cuộn coil.
  • Coil bị tăng điện trở.
  • Contactor bị kẹt.

Kiểm tra

Tắt khóa điện.

Rút giắc pin.

Tháo giắc M07 khỏi contactor.

Đo điện trở giữa chân:

  • M07 (1)
  • M07 (2)

Giá trị tiêu chuẩn

Khoảng 15 Ω

Kết luận

Nếu:

  • Điện trở vô cùng (OL)
  • Điện trở quá lớn
  • Điện trở bằng 0

⇒ Thay mới Main Contactor 2.

2. Đứt dây điện hoặc tiếp xúc kém

Nếu contactor còn tốt thì cần kiểm tra toàn bộ dây dẫn.

Các vị trí cần kiểm tra:

  • Giắc M07
  • Giắc C02
  • Dây từ Master Controller đến MC2
  • Chân connector bị oxy hóa
  • Chân connector bị lỏng

Tiêu chuẩn kiểm tra

Đo điện trở:

M07 (Female) chân 1 ↔ C02 chân 87

≤ 1 Ω

Đo tiếp:

M07 (Female) chân 2 ↔ C02 chân 117

≤ 1 Ω

Nếu lớn hơn 1 Ω:

  • Đứt dây
  • Tiếp xúc kém
  • Oxy hóa connector

Cần sửa hoặc thay dây điện.

3. Chập nguồn trên dây điều khiển

Nếu dây không bị đứt, cần kiểm tra có bị chạm nguồn hay không.

Cách kiểm tra

  • Tắt khóa điện.
  • Rút giắc M07.
  • Cắm lại pin.
  • Bật chế độ sạc.
  • Đo điện áp giữa:

M07 (Female)

Chân 1

và

Chân 2

Giá trị tiêu chuẩn

≤ 1 V

Nếu điện áp lớn hơn:

⇒ Dây điều khiển bị chạm nguồn.

Cần dò lại toàn bộ bó dây.

4. Master Controller bị hỏng

Nếu:

  • Contactor tốt
  • Dây tốt
  • Không chập nguồn

thì khả năng cuối cùng là:

Master Controller bị lỗi bên trong.

Theo tài liệu Komatsu:

Đây là lỗi nội bộ của bộ điều khiển và không thể sửa chữa bằng phương pháp kiểm tra thông thường.

Giải pháp:

  • Thay Master Controller.
  • Tiến hành cài đặt theo hướng dẫn của hãng.

Quy trình xử lý lỗi L04 D1HBKA

Để tiết kiệm thời gian, nên kiểm tra theo đúng thứ tự dưới đây.

Bước 1

Tắt khóa điện.

Bước 2

Rút Battery Plug.

Bước 3

Đo điện trở cuộn coil Main Contactor 2.

Tiêu chuẩn:

≈15 Ω

Nếu sai:

➡ Thay contactor.

Bước 4

Kiểm tra dây từ:

  • M07
  • C02

Tiêu chuẩn:

≤1 Ω

Nếu không đạt:

➡ Sửa dây hoặc thay connector.

Bước 5

Kiểm tra dây có bị chập nguồn.

Tiêu chuẩn:

≤1 V

Nếu vượt:

➡ Sửa bó dây.

Bước 6

Nếu mọi kiểm tra đều đạt:

➡ Thay Master Controller.

Sơ đồ mạch liên quan

Trong sơ đồ điện của Komatsu:

Các linh kiện chính gồm:

  • Battery 72V
  • Main Fuse F11
  • Fuse F03
  • Fuse F04
  • Main Contactor 2 (MC2)
  • Connector M07
  • Connector C02
  • Master Controller
  • Travel Inverter
  • Pump Inverter

Kỹ thuật viên nên lần theo sơ đồ điện từ Battery → F11 → F03/F04 → Main Contactor 2 → M07 → C02 → Master Controller để xác định chính xác vị trí hỏng hóc.

Một số lưu ý khi sửa chữa

  • Luôn rút Battery Plug trước khi đo điện trở.
  • Không đo Ohm khi còn nguồn 72V.
  • Kiểm tra kỹ các đầu cos vì xe làm việc trong môi trường rung động dễ làm lỏng chân cắm.
  • Nên vệ sinh connector bằng dung dịch vệ sinh tiếp điểm điện trước khi thay thế linh kiện.
  • Sau khi thay Main Contactor cần kiểm tra lực hút và tiếng đóng của contactor trước khi đưa xe vào vận hành.

Cách xóa lỗi L04 D1HBKA

Sau khi sửa chữa:

  1. Tắt khóa điện.
  2. Chờ khoảng 10 giây.
  3. Bật lại khóa điện.

Hoặc:

  • Cắm bộ sạc vào xe để chuyển sang chế độ Charging Mode.

Nếu nguyên nhân đã được xử lý triệt để, mã lỗi sẽ tự động biến mất.

Sơ đồ hướng dẫn sửa lỗi L04 D1HBKA xe nâng điện 2.5 tấn và 3 Komatsu Model FE25-1, FE25H-1, FE30-1

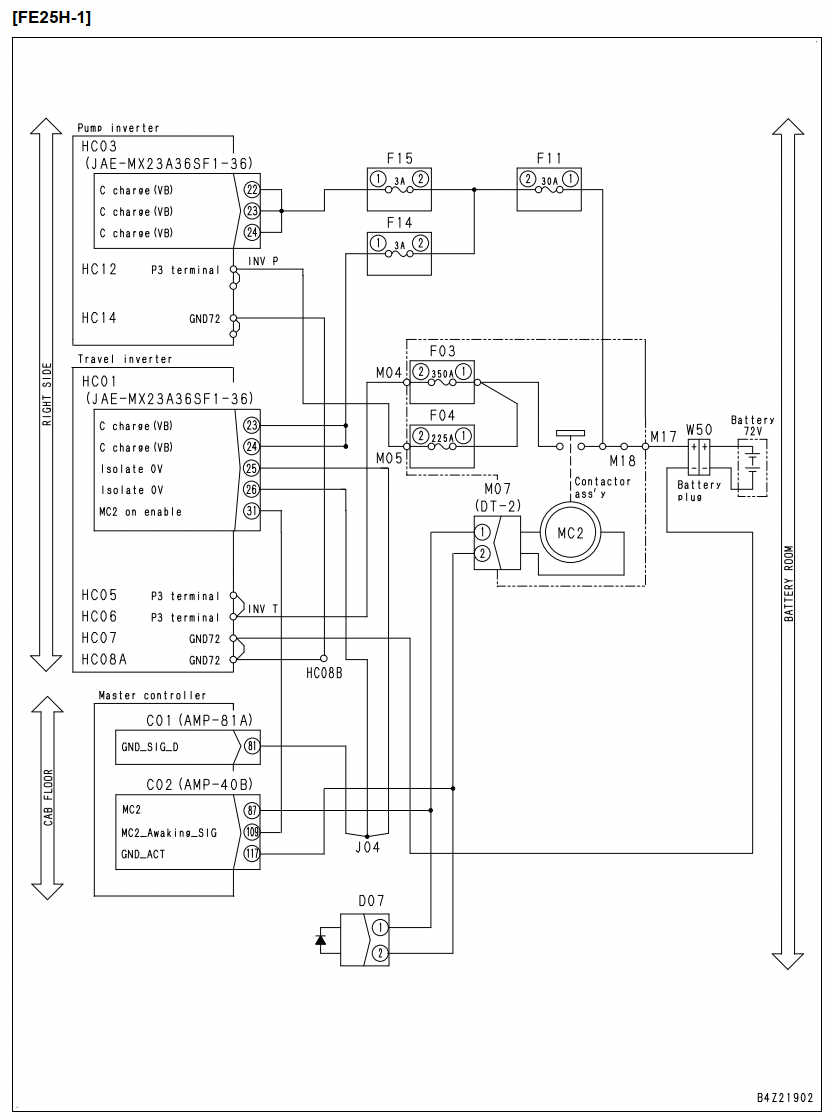

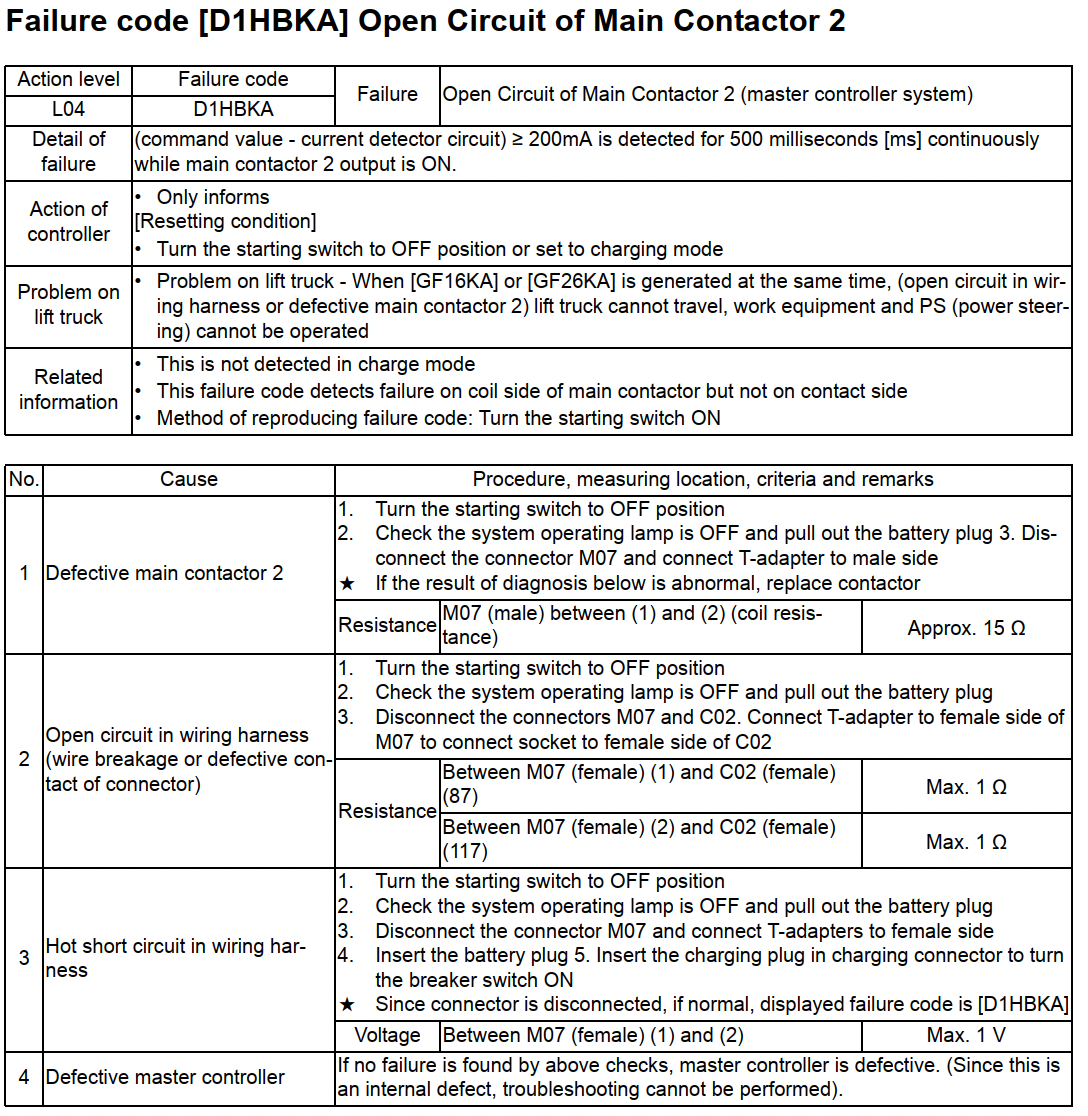

(Sơ đồ sửa lỗi L04 D1HBKA page 1)


(Sơ đồ sửa lỗi L04 D1HBKA page 2)


(Sơ đồ sửa lỗi L04 D1HBKA page 3)

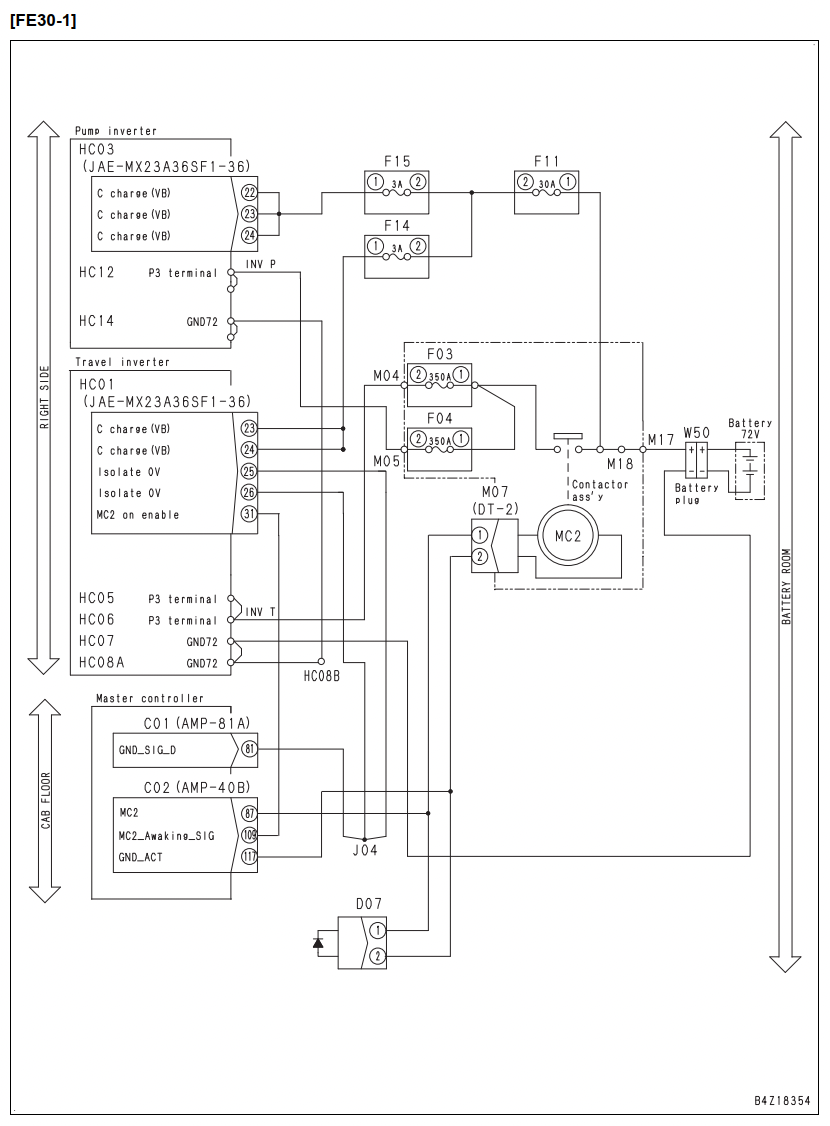

(Sơ đồ sửa lỗi L04 D1HBKA page 4)

Kết luận

Lỗi L04 D1HBKA – Open Circuit of Main Contactor 2 trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi liên quan đến mạch điều khiển cuộn hút của công tắc tơ chính số 2 (MC2). Trong phần lớn trường hợp, nguyên nhân đến từ contactor MC2 hỏng, đứt dây dẫn hoặc tiếp xúc kém tại các đầu nối M07 và C02. Việc kiểm tra theo đúng quy trình của Komatsu với các thông số chuẩn như điện trở cuộn coil khoảng 15 Ω, điện trở dây dẫn không vượt quá 1 Ω và điện áp kiểm tra chập nguồn không quá 1 V sẽ giúp xác định chính xác nguyên nhân, rút ngắn thời gian sửa chữa và đảm bảo xe hoạt động ổn định sau khi khắc phục.
