L04 D1HBKB Komatsu FE25-1, FE25H-1, FE30-1 | Hướng Dẫn Sửa Lỗi Ground Fault of Main Contactor 2

Hướng dẫn sửa lỗi L04 D1HBKB – Ground Fault of Main Contactor 2 trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn komatsu FE30-1

Lỗi L04 D1HBKB là gì?

L04 D1HBKB (Ground Fault of Main Contactor 2) là lỗi chạm mass (Ground Fault) của Main Contactor 2 trong hệ thống điều khiển (Master Controller System).

Lỗi này xuất hiện trên các dòng xe nâng điện:

  • Xe nâng điện Komatsu FE25-1 (2.5 tấn)
  • Xe nâng điện Komatsu FE25H-1 (2.5 tấn)
  • Xe nâng điện Komatsu FE30-1 (3 tấn)

Đây là lỗi liên quan đến mạch điều khiển cuộn hút (coil) của Main Contactor 2 (MC2), không phải tiếp điểm chính (Main Contact).

Ý nghĩa mã lỗi L04 D1HBKB

Tên đầy đủ:

L04 D1HBKB – Ground Fault of Main Contactor 2 (Master Controller System)

Master Controller sẽ giám sát dòng điện điều khiển của cuộn hút Main Contactor 2.

Nếu:

  • Dòng điện đầu ra ≥ 1.4A
  • Hoặc mạch điều khiển phát hiện quá dòng liên tục trên 100 ms

thì hệ thống sẽ xác định có hiện tượng chạm mass hoặc ngắn mạch và lập tức sinh lỗi L04 D1HBKB.

Hiện tượng khi xe báo lỗi L04 D1HBKB

Khi lỗi xuất hiện:

  • Xe không thể di chuyển.
  • Không thể nâng hạ.
  • Không thể nghiêng càng.
  • Hệ thống lái điện (Power Steering) không hoạt động.
  • Main Contactor 2 bị ngắt ngay lập tức.

Để xóa lỗi:

  • Tắt chìa khóa.
  • Hoặc chuyển sang chế độ sạc.

Lỗi này được phát hiện như thế nào?

Theo tài liệu Komatsu:

Lỗi chỉ được phát hiện khi:

  • Main Contactor 2 đang ON.
  • Xe ở chế độ hoạt động.

Không kiểm tra khi:

  • Xe đang sạc.

Nguyên nhân gây lỗi L04 D1HBKB

Theo tài liệu kỹ thuật Komatsu, có 3 nguyên nhân chính.

1. Main Contactor 2 bị chập bên trong (Internal Short Circuit)

Đây là nguyên nhân phổ biến nhất.

Cuộn hút của contactor bị:

  • Chập vòng dây
  • Cháy cuộn coil
  • Chạm mass
  • Hỏng cách điện

Master Controller sẽ nhận thấy dòng điện bất thường và lập tức báo lỗi.

2. Dây điện từ Master Controller đến Main Contactor bị chập

Có thể do:

  • Dây cọ sát khung xe
  • Chuột cắn dây
  • Dây bị ép
  • Giắc M07 bị nước vào
  • Dây chạm mass

Đây cũng là nguyên nhân rất thường gặp sau thời gian sử dụng.

3. Master Controller hỏng

Nếu:

  • Contactor tốt
  • Dây dẫn tốt

thì khả năng còn lại là:

Master Controller bị lỗi mạch điều khiển bên trong.

Theo tài liệu Komatsu:

Master Controller không thể sửa chữa mà phải thay thế.

Quy trình kiểm tra và sửa lỗi L04 D1HBKB

Bước 1: Tắt nguồn hoàn toàn

Thực hiện theo đúng quy trình an toàn:

  • Tắt chìa khóa.
  • Chờ đèn hệ thống tắt.
  • Rút Battery Plug.

Không đo điện khi pin còn kết nối.

Bước 2: Kiểm tra Main Contactor 2

Tháo giắc M07 khỏi Main Contactor 2.

Dùng đồng hồ VOM đo điện trở giữa:

  • Chân (1)
  • Chân (2)

của đầu M07 phía Contactor (Male Side).

Giá trị tiêu chuẩn

Khoảng:

15 Ω

Nếu:

  • Điện trở rất nhỏ
  • Hoặc gần bằng 0 Ω
  • Hoặc vô cực

=> Main Contactor 2 bị hỏng.

Giải pháp:

Thay Main Contactor 2 mới.

Bước 3: Kiểm tra dây điện

Nếu contactor bình thường:

Ngắt:

  • M07
  • C02 của Master Controller

Sau đó đo điện trở phía dây điện.

Đo giữa:

  • M07 (Female)
  • Chân (1)
  • Chân (2)

Giá trị tiêu chuẩn

Lớn hơn hoặc bằng 1 MΩ

Nếu nhỏ hơn:

=> Dây đang bị:

  • Chạm mass
  • Chập dây
  • Hỏng lớp cách điện

Cần:

  • Kiểm tra toàn bộ bó dây
  • Sửa dây
  • Thay dây nếu cần

Bước 4: Kiểm tra Master Controller

Nếu:

  • Contactor đạt
  • Dây đạt

mà lỗi vẫn còn

=> Master Controller bị lỗi.

Theo tài liệu Komatsu:

Không có quy trình sửa chữa bên trong.

Giải pháp:

Thay Master Controller.

Sơ đồ mạch liên quan

Trong sơ đồ điện của Komatsu:

Main Contactor 2 gồm các thành phần:

  • Main Contactor MC2
  • Giắc M07
  • Master Controller C02
  • Travel Inverter HC01
  • Pump Inverter HC03
  • Cầu chì:
    • F03
    • F04
    • F11
    • F14
    • F15

Đường điều khiển:

Master Controller → C02 → J04 → M07 → Main Contactor 2.

Nếu xảy ra:

  • Chạm mass
  • Quá dòng
  • Chập dây

Master Controller sẽ sinh mã lỗi L04 D1HBKB.

Những lỗi dễ nhầm với L04 D1HBKB

Lỗi này thường bị nhầm với:

  • Main Contactor 1 Fault
  • Main Contactor Weld
  • Main Contactor Open Circuit
  • Main Relay Failure

Tuy nhiên:

L04 D1HBKB chỉ giám sát mạch cuộn hút (Coil Side) chứ không giám sát tiếp điểm công suất (Contact Side).

Lưu ý khi sửa chữa

Trong quá trình xử lý:

  • Luôn rút Battery Plug trước khi tháo giắc.
  • Không đo điện trở khi hệ thống còn cấp nguồn.
  • Kiểm tra kỹ giắc M07 xem có oxy hóa hoặc lỏng chân cắm.
  • Kiểm tra dây từ Master Controller đến Main Contactor theo sơ đồ điện.
  • Sau khi thay contactor hoặc sửa dây, xóa lỗi bằng cách tắt chìa khóa rồi khởi động lại xe.

Sơ đồ sửa lỗi L04 D1HBKB (Ground Fault of Main Contactor 2) trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1.

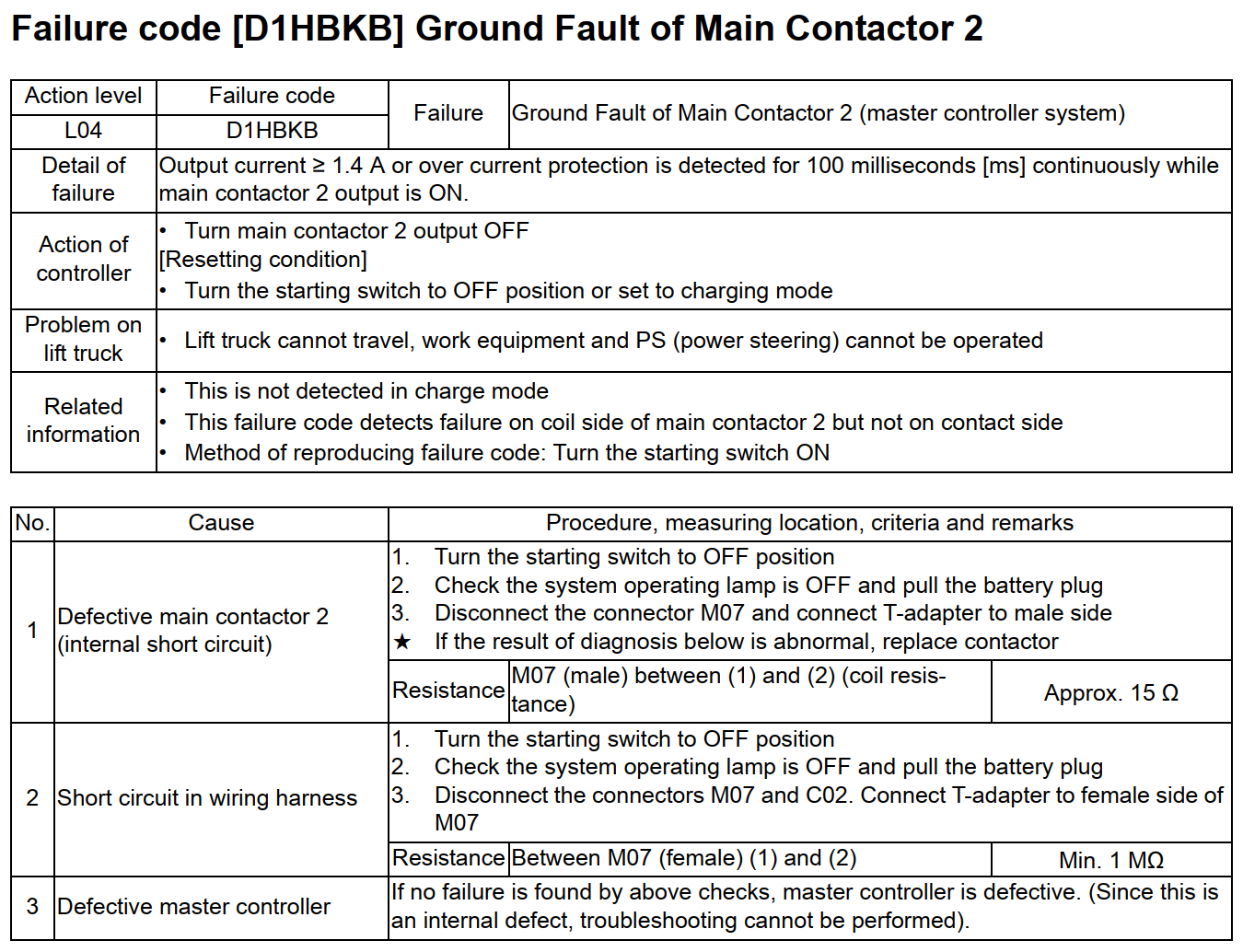

(Sơ đồ sửa lỗi L04 D1HBKB page 1)

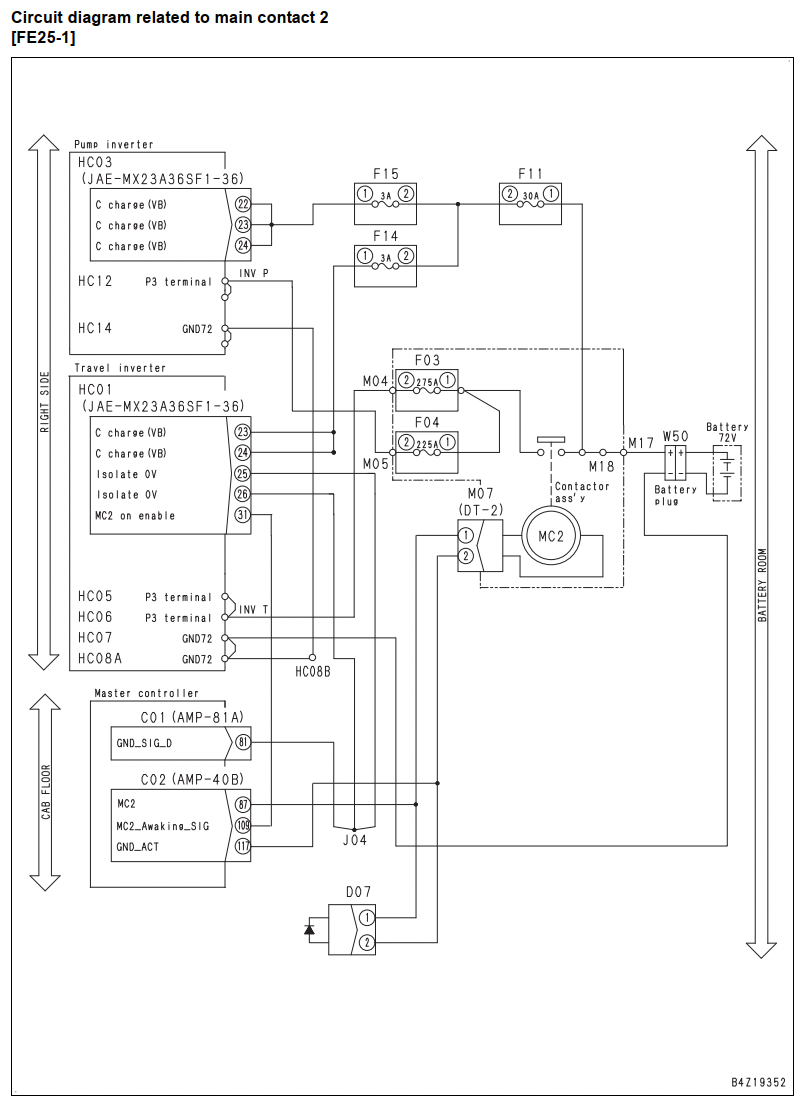

(Sơ đồ sửa lỗi L04 D1HBKB page 2)

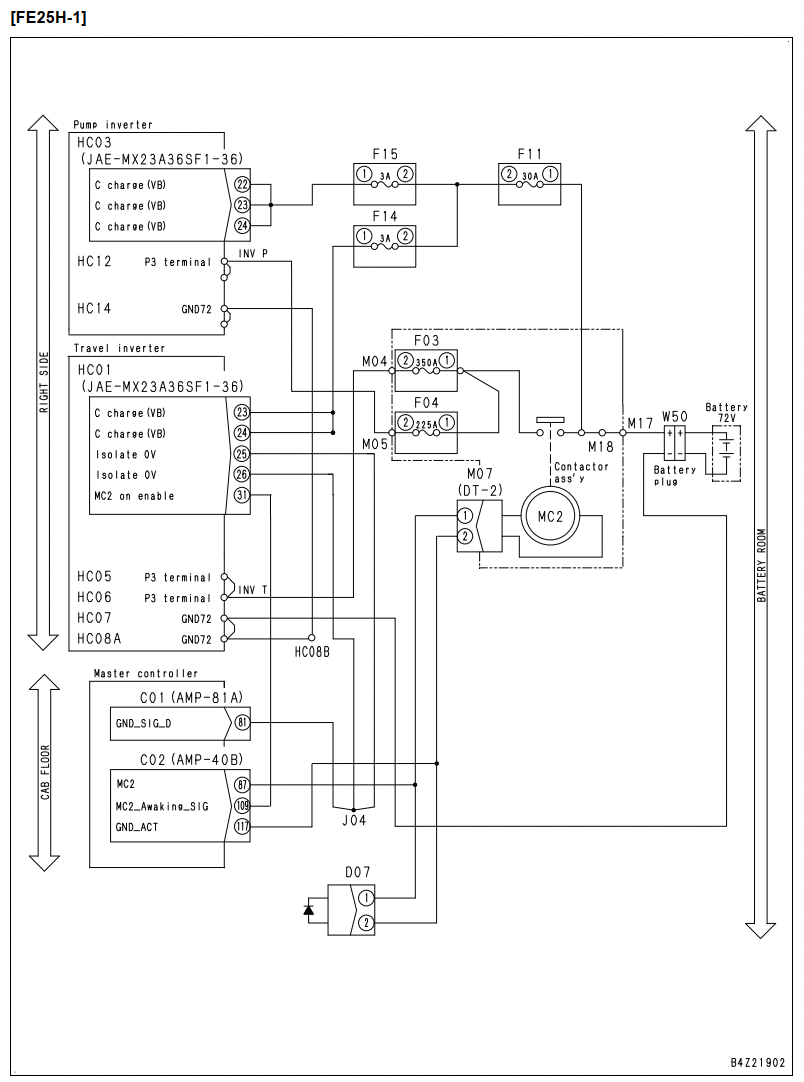

(Sơ đồ sửa lỗi L04 D1HBKB page 3)

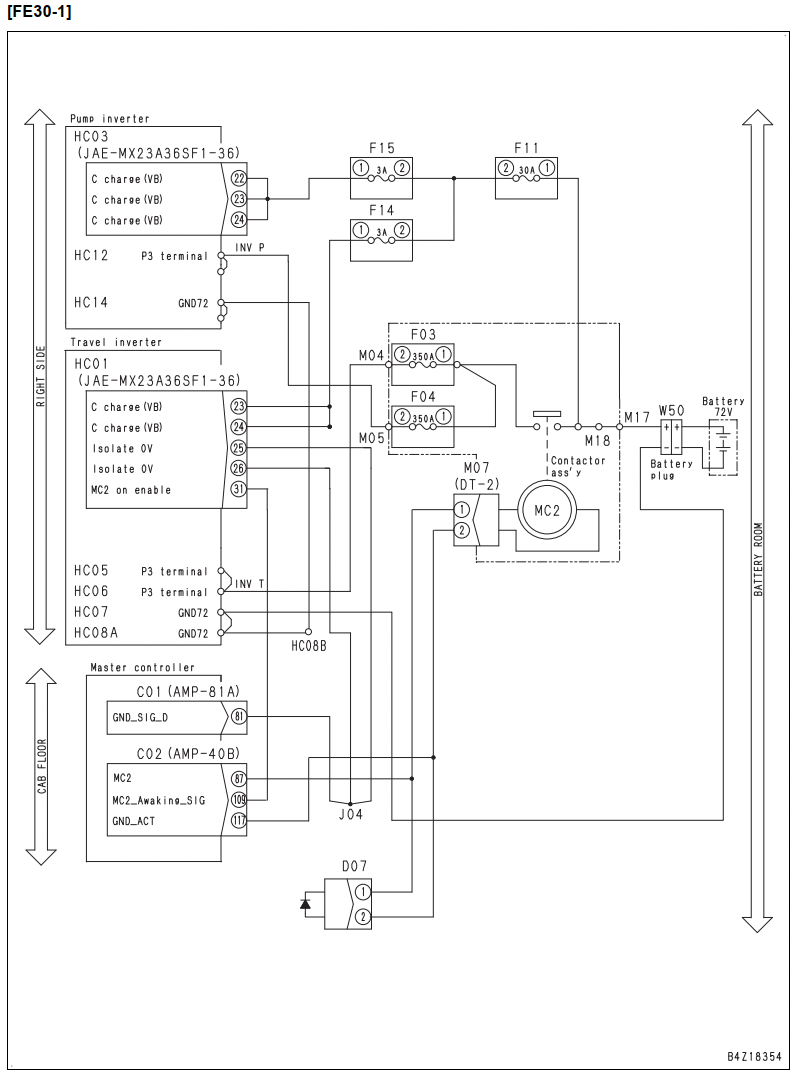

(Sơ đồ sửa lỗi L04 D1HBKB page 4)

Kết luận

Lỗi L04 D1HBKB – Ground Fault of Main Contactor 2 trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi liên quan đến mạch điều khiển cuộn hút của Main Contactor 2. Ba nguyên nhân chính gồm: Main Contactor 2 bị chập bên trong, dây điện điều khiển bị chạm mass hoặc ngắn mạch, và Master Controller bị hỏng. Việc chẩn đoán đúng theo quy trình của Komatsu sẽ giúp xác định chính xác linh kiện hỏng, tránh thay thế không cần thiết và rút ngắn thời gian sửa chữa.
