Hướng dẫn sửa lỗi L04 D1HBKY – Short Circuit of Main Contactor 2 trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Lỗi L04 D1HBKY là gì?

L04 D1HBKY – Short Circuit of Main Contactor 2 (Master Controller System) là mã lỗi báo ngắn mạch cuộn điều khiển Contactor chính số 2 (MC2) trong hệ thống Master Controller trên các dòng xe nâng điện:

  • Xe nâng điện Komatsu FE25-1
  • Xe nâng điện Komatsu FE25H-1
  • Xe nâng điện Komatsu FE30-1

Đây là lỗi liên quan đến mạch điều khiển của cuộn hút Contactor MC2, không phải tiếp điểm công suất của contactor.

Ý nghĩa mã lỗi L04 D1HBKY

Khi Contactor chính số 2 (MC2) đang ở trạng thái OFF, bộ điều khiển vẫn phát hiện:

Điện áp đầu ra ≥ 2.6V liên tục trong thời gian từ 100ms trở lên.

Điều này cho thấy đường điều khiển cuộn coil MC2 đang bị cấp điện bất thường hoặc bị chập nguồn.

Khi xảy ra lỗi L04 D1HBKY xe nâng sẽ như thế nào?

Theo tài liệu của Komatsu:

  • Bộ điều khiển tắt tín hiệu điều khiển Main Contactor 2.
  • Xe thường không cho phép khởi động hệ thống điện.
  • Một số trường hợp xe không vào chế độ Ready.
  • Có thể không ảnh hưởng trực tiếp đến cơ cấu nâng hạ nhưng xe sẽ không thể vận hành bình thường.

Nguyên nhân gây lỗi L04 D1HBKY

Theo tài liệu sửa chữa chính hãng Komatsu, chỉ có 02 nguyên nhân chính.

1. Chập dây điện (Hot Short Circuit in Wiring Harness)

Đây là nguyên nhân phổ biến nhất.

Có thể do:

  • Dây điện bị cọ sát khung xe
  • Dây điện bị ép giữa khung và vỏ
  • Chuột cắn dây
  • Dây bị nóng chảy
  • Nước hoặc dầu làm chập mạch
  • Jack cắm M07 bị oxy hóa
  • Dây nguồn chạm vào dây điều khiển MC2

2. Master Controller bị hỏng

Nếu toàn bộ hệ thống dây dẫn đều bình thường thì khả năng còn lại là:

Master Controller bị lỗi mạch điều khiển bên trong.

Đây là lỗi phần cứng nên gần như không thể sửa chữa ở mức linh kiện.

Quy trình kiểm tra và sửa lỗi L04 D1HBKY

Thực hiện đúng quy trình của Komatsu.

Bước 1: Tắt nguồn xe

Đưa khóa điện về vị trí:

OFF

Bước 2: Ngắt nguồn pin

Đảm bảo:

  • Đèn hệ thống đã tắt hoàn toàn.
  • Rút Battery Plug khỏi xe.

Việc này nhằm tránh điện áp còn tồn lưu trong hệ thống.

Bước 3: Tháo giắc M07

Ngắt kết nối:

Connector M07

Sau đó lắp đầu đo chữ T (T-adapter) vào phía giắc cái (Female).

Bước 4: Cấp nguồn lại

  • Cắm Battery Plug.
  • Cắm đầu sạc để đưa xe vào chế độ Charging Mode.
  • Bật Breaker AC200V.

Theo tài liệu Komatsu, việc đưa xe vào chế độ sạc giúp tái tạo điều kiện xuất hiện mã lỗi.

Bước 5: Đo điện áp tại giắc M07

Đo giữa:

  • M07 chân (1)
  • M07 chân (2)

Giá trị tiêu chuẩn

≤ 1V

Nếu điện áp cao hơn tiêu chuẩn:

=> Có hiện tượng chập dây điện.

Phân tích kết quả kiểm tra

Trường hợp 1: Điện áp lớn hơn 1V

Nguyên nhân:

Đường dây điều khiển MC2 bị chập nguồn.

Cần kiểm tra:

  • Dây từ Master Controller
  • Dây đến Contactor MC2
  • Jack M07
  • Bó dây điện
  • Điểm cọ sát vào chassis

Sau khi sửa chữa cần đo lại.

Trường hợp 2: Điện áp đạt tiêu chuẩn nhưng vẫn báo lỗi

Nếu:

  • Điện áp M07 bình thường
  • Không phát hiện dây chập
  • Không có oxy hóa đầu nối

Thì kết luận:

Master Controller bị hỏng.

Theo tài liệu Komatsu:

Đây là lỗi nội bộ của bộ điều khiển nên không có quy trình sửa chữa, cần thay thế Master Controller.

Lưu ý quan trọng của Komatsu

Tài liệu kỹ thuật nhấn mạnh:

  • Mã lỗi D1HBKY chỉ giám sát mạch cuộn coil của Main Contactor 2.
  • Không kiểm tra tiếp điểm công suất của contactor.

Điều này có nghĩa:

Nếu tiếp điểm contactor bị cháy nhưng cuộn coil vẫn bình thường thì sẽ phát sinh mã lỗi khác.

Các vị trí cần kiểm tra trên sơ đồ điện

Khi sửa lỗi nên ưu tiên kiểm tra các vị trí sau:

  • Main Contactor MC2
  • Giắc M07
  • Master Controller
  • Battery Plug
  • Dây điều khiển từ Controller đến MC2
  • Các cầu chì F03, F04, F11, F14 và F15
  • Các đầu nối J04 và D07

Cách xóa lỗi L04 D1HBKY

Sau khi khắc phục:

  1. Tắt khóa điện.
  2. Hoặc ngắt CB AC200V (Breaker Switch).
  3. Chờ vài giây.
  4. Khởi động lại xe.

Nếu nguyên nhân đã được xử lý, mã lỗi sẽ tự động biến mất.

Cách phòng tránh lỗi L04 D1HBKY

Để hạn chế lỗi này, nên thực hiện bảo dưỡng định kỳ:

  • Kiểm tra bó dây điện trong khoang pin.
  • Kiểm tra jack M07 có bị oxy hóa hay lỏng.
  • Không để nước hoặc hóa chất bám vào hệ thống điện.
  • Kiểm tra Contactor MC2 định kỳ.
  • Siết chặt toàn bộ đầu nối điện.
  • Thay dây điện khi lớp cách điện bị nứt hoặc lão hóa.

Sơ đồ sửa lỗi L04 D1HBKY trên xe nâng điện 2.5 tấn và 3 tấn Komatsu FE25-1, FE25H-1, FE30-1 | Hướng dẫn sửa lỗi Short Circuit of Main Contactor 2

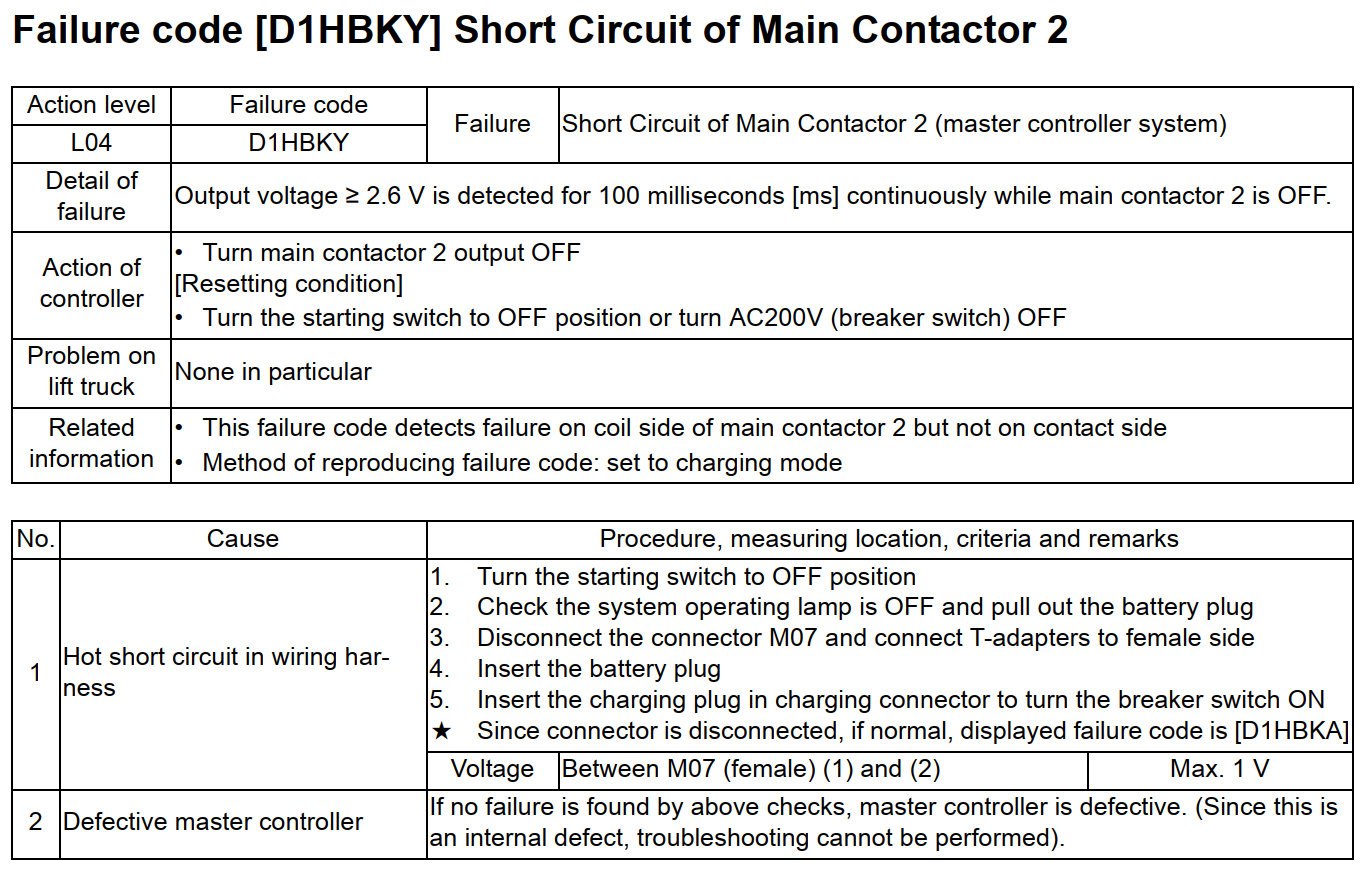

(Sơ đồ hướng dẫn sửa lỗi L04 D1HBKY page 1)

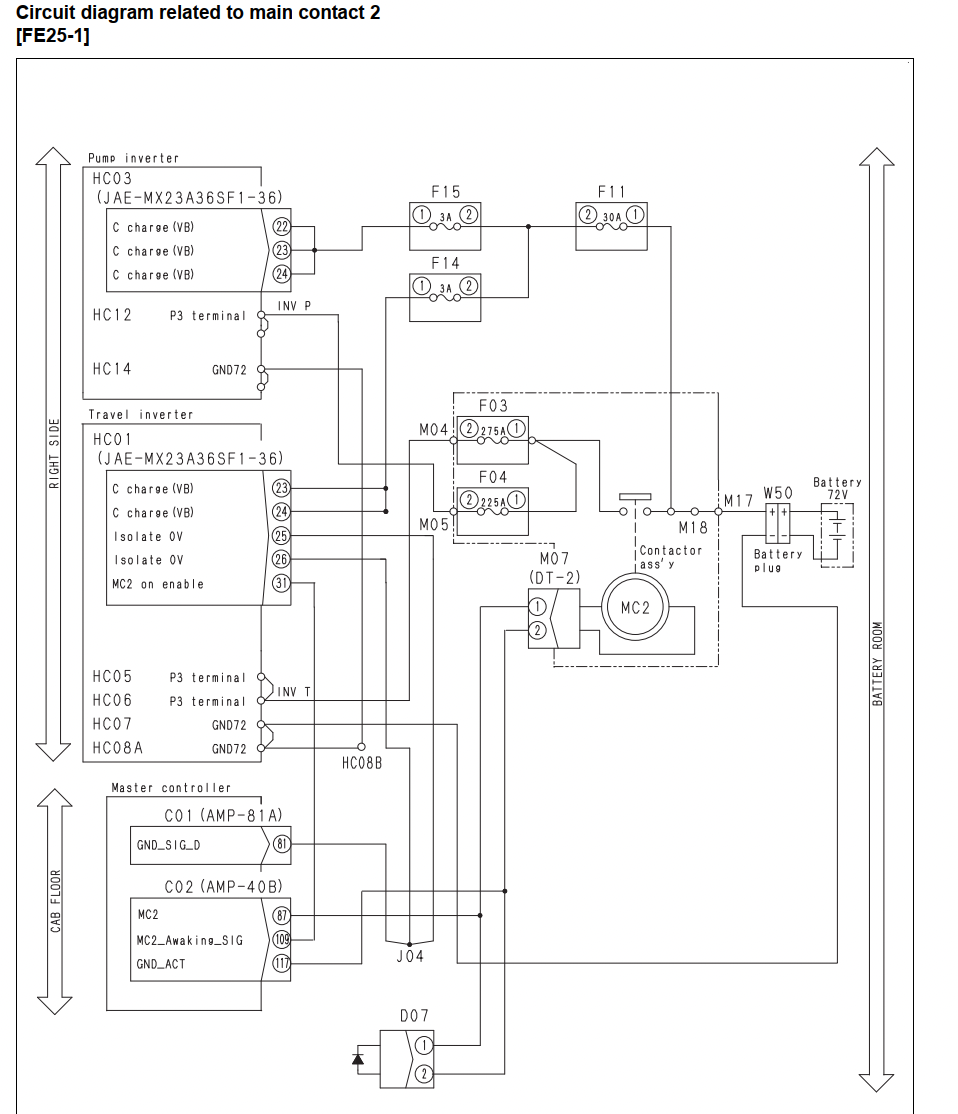

(Sơ đồ hướng dẫn sửa lỗi L04 D1HBKY page 2)

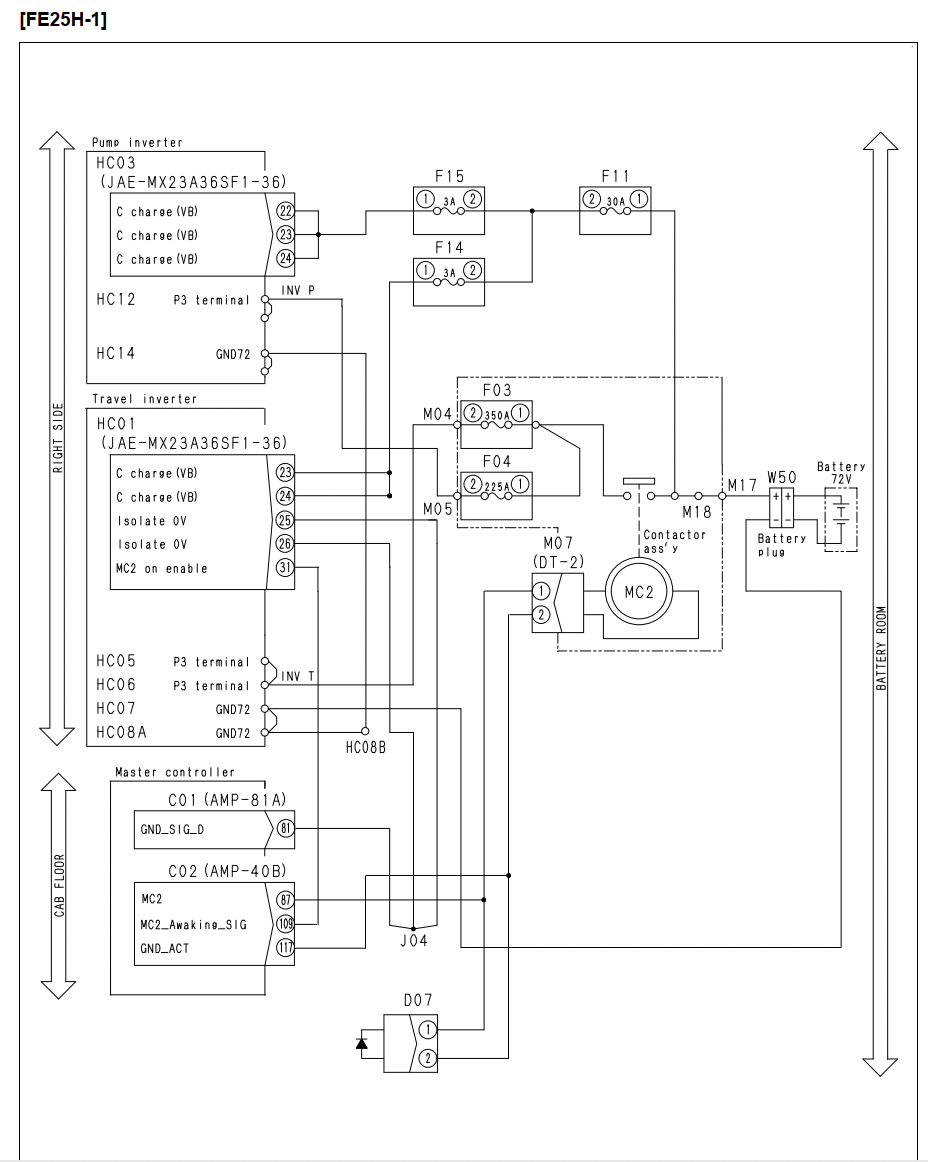

(Sơ đồ hướng dẫn sửa lỗi L04 D1HBKY page 3)

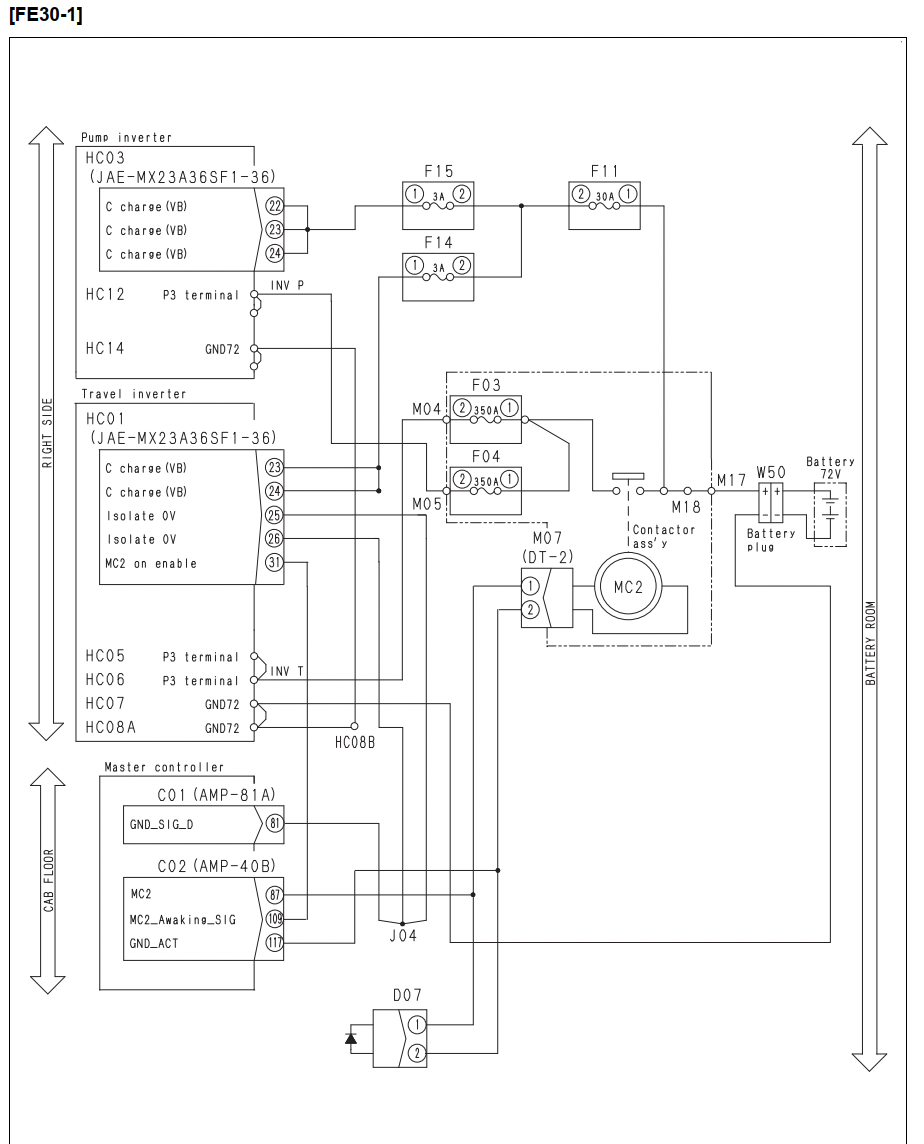

(Sơ đồ hướng dẫn sửa lỗi L04 D1HBKY page 4)

Kết luận

L04 D1HBKY – Short Circuit of Main Contactor 2 là lỗi liên quan đến mạch điều khiển cuộn hút Contactor chính số 2 (MC2) trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1. Theo tài liệu kỹ thuật của Komatsu, nguyên nhân chủ yếu là chập dây điện trong bó dây (Wiring Harness) hoặc Master Controller bị lỗi nội bộ. Quy trình kiểm tra cần tập trung vào giắc M07, đo điện áp giữa chân (1) và (2) với giá trị tiêu chuẩn không vượt quá 1V. Nếu hệ thống dây dẫn đạt tiêu chuẩn nhưng lỗi vẫn tồn tại, cần thay thế Master Controller để khôi phục hoạt động ổn định của xe.
