Lỗi L04 D1HBKY xe nâng điện Komatsu FE25-1, FE25H-1, FE30-1

Lỗi L04 D1HBKY là gì?

Lỗi L04 D1HBKY trên xe nâng điện Komatsu là lỗi ngắn mạch contactor chính số 2, tiếng Anh trong tài liệu kỹ thuật là “Short Circuit of Main Contactor 2”.

Mã lỗi này thuộc hệ thống bộ điều khiển chính và áp dụng cho các dòng xe:

• Xe nâng điện 2.5 tấn Komatsu FE25-1
• Xe nâng điện 2.5 tấn Komatsu FE25H-1
• Xe nâng điện 3 tấn Komatsu FE30-1

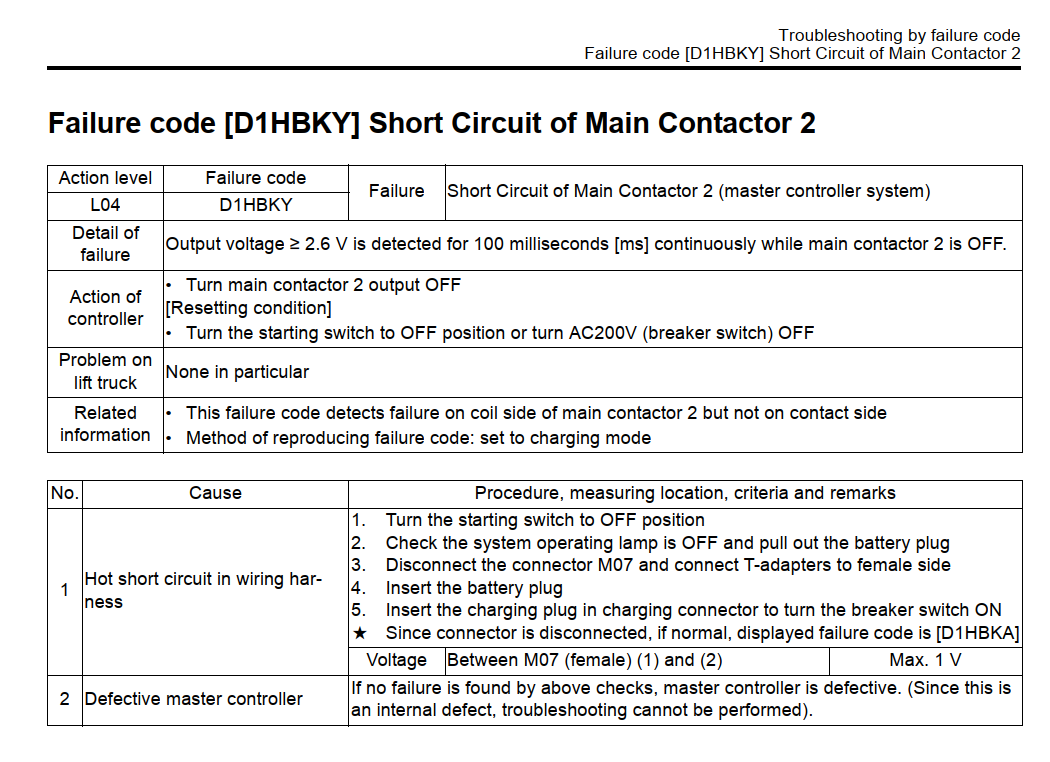

Thông tin mã lỗi:

Điều kiện xuất hiện lỗi L04 D1HBKY

Bộ điều khiển ghi nhận lỗi D1HBKY khi đáp ứng đồng thời các điều kiện sau:

• Contactor chính số 2 đang ở trạng thái OFF.
• Điện áp đầu ra đo được từ 2,6 V trở lên.
• Tình trạng này kéo dài liên tục trong 100 mili giây.

Khi phát hiện bất thường, bộ điều khiển sẽ tắt tín hiệu đầu ra điều khiển contactor chính số 2.

Xe nâng có biểu hiện gì khi xuất hiện lỗi D1HBKY?

Theo tài liệu kỹ thuật Komatsu, lỗi này không gây ra một hiện tượng cụ thể nào trên xe nâng. Tuy nhiên, mã L04 D1HBKY sẽ được hiển thị để cảnh báo hệ thống phát hiện điện áp bất thường trong mạch điều khiển cuộn hút contactor chính số 2.

Cần lưu ý rằng mã lỗi này phát hiện sự cố ở phía cuộn hút của contactor chính số 2, không phải phía tiếp điểm công suất của contactor.

Vì vậy, không nên kết luận contactor bị cháy hoặc hỏng tiếp điểm khi chưa kiểm tra mạch điện theo đúng quy trình.

Nguyên nhân gây lỗi L04 D1HBKY

Theo tài liệu kỹ thuật hãng Komatsu, lỗi L04 D1HBKY có hai nguyên nhân chính:

1. Dây điện bị chạm dương

Dây dẫn trong mạch điều khiển cuộn hút contactor chính số 2 có thể bị chạm với nguồn điện dương, làm xuất hiện điện áp tại đầu ra ngay cả khi contactor đang được điều khiển ở trạng thái OFF.

Các vị trí cần chú ý gồm:

• Dây điện từ bộ điều khiển chính đến contactor MC2.
• Giắc nối M07.
• Các đầu nối trung gian của mạch.
• Đoạn dây bị bong lớp cách điện, kẹp vào khung xe hoặc chạm với dây nguồn.
• Chân giắc bị cong, lỏng, ẩm hoặc oxy hóa.

2. Bộ điều khiển chính bị hỏng

Nếu dây điện và các đầu nối đều bình thường nhưng lỗi vẫn xuất hiện, bộ điều khiển chính có thể đã bị lỗi bên trong.

Tài liệu hãng lưu ý đây là hư hỏng nội bộ nên không thể tiếp tục chẩn đoán hoặc sửa chữa bằng quy trình kiểm tra dây điện thông thường.

Cách sửa lỗi L04 D1HBKY trên xe nâng điện Komatsu

Chuẩn bị an toàn

Trước khi kiểm tra, hãy đỗ xe trên mặt phẳng, hạ càng xuống sát nền và kéo phanh tay. Việc đo kiểm hệ thống điện áp cao nên được thực hiện bởi kỹ thuật viên có chuyên môn về xe nâng điện.

Không tự ý đo vào mạch điện 72 V nếu không có thiết bị bảo hộ và đồng hồ đo phù hợp.

Bước 1: Tắt khóa điện

Đưa khóa khởi động về vị trí OFF.

Không tháo giắc điện khi khóa điện vẫn đang bật.

Bước 2: Kiểm tra đèn hoạt động của hệ thống

Xác nhận đèn báo hoạt động của hệ thống đã tắt hoàn toàn, sau đó rút giắc pin ra khỏi xe.

Bước này giúp cô lập nguồn điện trước khi tháo giắc M07.

Bước 3: Ngắt giắc M07

Tháo giắc M07, sau đó kết nối các đầu chuyển chữ T vào phía giắc cái.

Cần đánh dấu đúng chân số 1 và chân số 2 để tránh đo nhầm vị trí.

Bước 4: Cấp lại nguồn cho hệ thống

Lắp lại giắc pin.

Tiếp theo, cắm giắc sạc vào đầu nối sạc để bật công tắc ngắt mạch.

Do giắc M07 đang được tháo ra, việc màn hình hiển thị mã lỗi D1HBKA ở bước kiểm tra này là hiện tượng bình thường theo tài liệu hãng.

Bước 5: Đo điện áp tại giắc M07

Dùng đồng hồ đo điện áp giữa hai vị trí:

• Chân số 1 của giắc cái M07.
• Chân số 2 của giắc cái M07.

Tiêu chuẩn kiểm tra: Điện áp tối đa 1 V.

Bước 6: Đánh giá kết quả đo

Điện áp lớn hơn 1 V

Nếu điện áp đo được vượt quá 1 V, cần kiểm tra dây dẫn xem có bị chạm dương hay không.

Thực hiện kiểm tra:

• Lớp cách điện của dây dẫn.
• Dây bị ép, cọ xát hoặc kẹp vào khung xe.
• Giắc M07 và các đầu nối trung gian.
• Chân giắc bị cong, lỏng hoặc chạm nhau.
• Dây bị đấu sai sau khi sửa chữa.
• Nước, bụi bẩn hoặc hiện tượng oxy hóa bên trong giắc.

Nếu phát hiện dây điện bị hư hỏng, cần sửa chữa hoặc thay thế đúng tiêu chuẩn, sau đó lắp lại hệ thống và kiểm tra mã lỗi.

Điện áp không quá 1 V

Nếu điện áp giữa chân 1 và chân 2 của giắc cái M07 không vượt quá 1 V và không phát hiện bất thường trong dây điện, tài liệu hãng xác định bộ điều khiển chính có thể bị hỏng.

Do đây là lỗi bên trong bộ điều khiển, không thể tiếp tục chẩn đoán bằng quy trình này. Cần kiểm tra lại toàn bộ giắc kết nối trước khi xem xét sửa chữa hoặc thay thế bộ điều khiển chính.

Cách xóa và kiểm tra lại lỗi

Sau khi hoàn thành việc sửa chữa:

1. Đưa khóa điện về vị trí OFF.
2. Ngắt nguồn điện và tháo các đầu chuyển dùng để đo.
3. Kết nối lại giắc M07 đúng vị trí.
4. Kiểm tra chắc chắn các giắc đã được khóa chặt.
5. Kết nối lại giắc pin.
6. Bật khóa điện và kiểm tra màn hình.
7. Xác nhận mã L04 D1HBKY không xuất hiện trở lại.
8. Kiểm tra hoạt động của xe trong điều kiện an toàn.

Theo tài liệu, điều kiện đặt lại lỗi là đưa khóa khởi động về vị trí OFF hoặc tắt nguồn AC 200 V bằng công tắc ngắt mạch.

Nếu chỉ xóa lỗi mà không khắc phục nguyên nhân chạm dương hoặc hỏng bộ điều khiển, mã D1HBKY có thể tiếp tục xuất hiện.

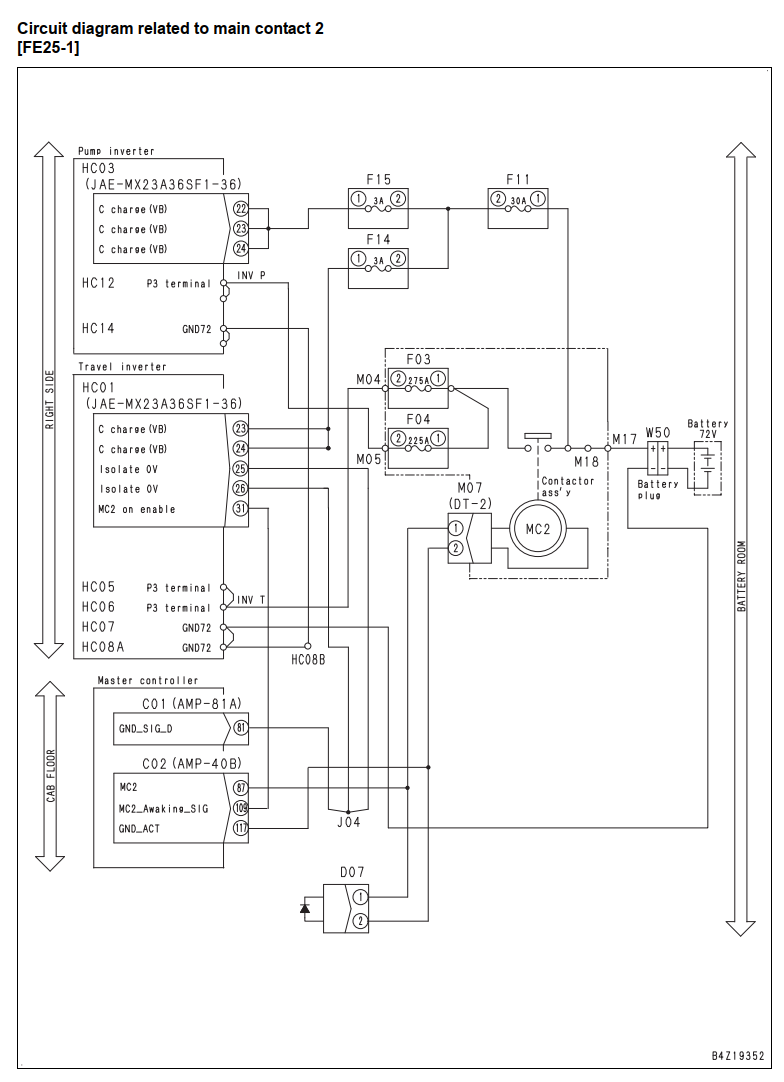

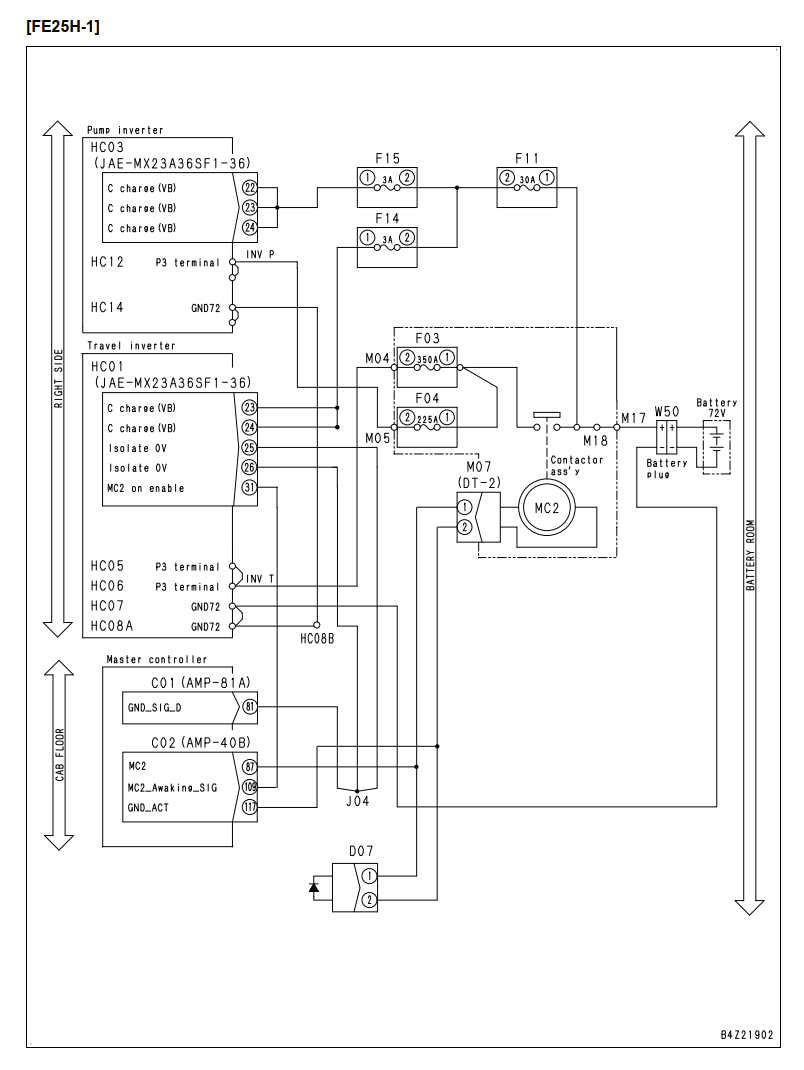

Sơ đồ mạch liên quan đến contactor chính số 2

Trong sơ đồ kỹ thuật của Komatsu FE25-1, FE25H-1 và FE30-1, mạch liên quan đến contactor chính số 2 gồm những thành phần quan trọng sau:

• Bộ điều khiển chính – Master Controller.
• Contactor chính số 2 – MC2.
• Cuộn hút contactor và giắc M07.
• Cụm contactor.
• Bộ biến tần di chuyển.
• Bộ biến tần bơm thủy lực.
• Giắc pin và bình điện 72 V.
• Các cầu chì và đầu nối liên quan.

Mặc dù cách bố trí và định mức một số cầu chì có thể khác nhau giữa FE25-1, FE25H-1 và FE30-1, vị trí đo chẩn đoán lỗi D1HBKY vẫn là giữa chân số 1 và chân số 2 của phía giắc cái M07.

Những lưu ý quan trọng khi sửa lỗi D1HBKY

• Mã lỗi kiểm tra phía cuộn hút MC2, không trực tiếp xác nhận tiếp điểm contactor bị hỏng.
• Phải tắt khóa điện và rút giắc pin trước khi tháo giắc M07.
• Không đo điện trở hoặc thông mạch khi mạch vẫn đang có điện.
• Không thay contactor hoặc bộ điều khiển chính khi chưa kiểm tra dây dẫn.
• Cần sử dụng đúng sơ đồ điện tương ứng với FE25-1, FE25H-1 hoặc FE30-1.
• Sau khi sửa dây, phải cố định lại bó dây để tránh tiếp tục cọ xát hoặc chạm vào khung xe.
• Việc kiểm tra mạch điện 72 V phải do người có chuyên môn thực hiện.

Câu hỏi thường gặp về lỗi L04 D1HBKY

Lỗi L04 D1HBKY có phải contactor chính số 2 bị cháy không?

Chưa thể kết luận như vậy. Tài liệu hãng cho biết mã lỗi này phát hiện bất thường ở phía cuộn hút contactor chính số 2, không phải phía tiếp điểm công suất.

Giá trị điện áp tiêu chuẩn tại giắc M07 là bao nhiêu?

Điện áp đo giữa chân số 1 và chân số 2 của phía giắc cái M07 phải không vượt quá 1 V.

Vì sao xuất hiện mã D1HBKA khi tháo giắc M07?

Trong quá trình kiểm tra, mã D1HBKA xuất hiện do giắc M07 đã được ngắt kết nối. Theo tài liệu kỹ thuật, đây là hiện tượng bình thường ở bước đo này.

Nếu dây điện bình thường thì cần kiểm tra bộ phận nào?

Nếu không phát hiện bất thường trong dây điện và kết quả kiểm tra đạt tiêu chuẩn, bộ điều khiển chính có thể bị lỗi nội bộ.

Có thể chỉ tắt khóa điện để xóa lỗi không?

Tắt khóa điện hoặc tắt công tắc ngắt mạch có thể đặt lại trạng thái lỗi. Tuy nhiên, nếu nguyên nhân chạm dương hoặc hỏng bộ điều khiển chưa được xử lý, mã lỗi sẽ xuất hiện trở lại.

Tài liệu kỹ thuật hãng Komatsu hướng dẫn sửa lỗi L04 D1HBKY trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Kết luận

Lỗi L04 D1HBKY – ngắn mạch contactor chính số 2 trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 thường liên quan đến dây điều khiển bị chạm dương hoặc bộ điều khiển chính bị lỗi bên trong.

Điểm kiểm tra quan trọng nhất là điện áp giữa chân số 1 và chân số 2 của phía giắc cái M07. Giá trị đo tiêu chuẩn phải không vượt quá 1 V. Nếu điện áp vượt tiêu chuẩn, cần kiểm tra và sửa chữa dây điện. Nếu hệ thống dây không có bất thường, cần xem xét tình trạng của bộ điều khiển chính.

Quá trình chẩn đoán phải tuân thủ đúng trình tự ngắt nguồn, tháo giắc và cấp lại nguồn theo tài liệu kỹ thuật để bảo đảm an toàn và tránh làm hỏng thiết bị điện trên xe.
