Hướng dẫn sửa lỗi L01 D1HPKY trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Hướng dẫn sửa lỗi L01 D1HPKY – SHORT_P Speed Alarm RLY 1 trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Mã lỗi L01 D1HPKY (SHORT_P Speed Alarm RLY 1) là lỗi thuộc hệ thống Master Controller trên xe nâng điện Komatsu 2.5 tấn FE25-1, FE25H-1 và 3 tấn FE30-1.

Lỗi này xuất hiện khi bộ điều khiển phát hiện điện áp bất thường tại ngõ ra điều khiển còi báo tốc độ (Travel Speed Alarm Relay 1) mặc dù bộ điều khiển đã ra lệnh tắt relay.

Nếu không xử lý kịp thời, hệ thống cảnh báo tốc độ sẽ hoạt động không chính xác hoặc mất khả năng điều khiển thiết bị cảnh báo.

Mã lỗi L01 D1HPKY là gì?

Tên đầy đủ:

L01 D1HPKY – SHORT_P Speed Alarm RLY 1

Ý nghĩa của lỗi:

Master Controller phát hiện:

  • Điện áp đầu ra ≥ 2.6V
  • Duy trì liên tục trên 100 ms
  • Trong khi ngõ ra Relay Speed Alarm 1 đang ở trạng thái OFF

Điều này cho thấy đầu ra relay đang bị chập nguồn (+24V) hoặc thiết bị bên ngoài đang cấp điện ngược về bộ điều khiển.

Hiện tượng khi xuất hiện lỗi L01 D1HPKY

Khi lỗi xảy ra, xe có thể xuất hiện các hiện tượng như:

  • Hiển thị lỗi L01 D1HPKY trên màn hình.
  • Còi cảnh báo tốc độ hoạt động bất thường.
  • Còi báo vẫn kêu mặc dù xe không yêu cầu.
  • Hệ thống cảnh báo tốc độ không thể điều khiển.
  • Master Controller ngắt điều khiển Speed Alarm Relay 1.

Điều kiện phát hiện lỗi

Theo tài liệu kỹ thuật Komatsu:

Master Controller sẽ ghi nhận lỗi khi:

  • Relay Speed Alarm 1 đang ở trạng thái OFF.
  • Điện áp tại chân điều khiển vẫn lớn hơn hoặc bằng 2.6V.
  • Hiện tượng kéo dài trên 100 mili giây.

Bộ điều khiển phản ứng như thế nào?

Khi phát hiện lỗi:

  • Master Controller tắt đầu ra Travel Speed Alarm Relay 1.
  • Ghi lỗi vào bộ nhớ ECU.

Điều kiện xóa lỗi

Lỗi sẽ được reset khi:

  • Tắt khóa điện (OFF)
  • Hoặc chuyển xe sang chế độ sạc.

Nguyên nhân gây lỗi L01 D1HPKY

Theo tài liệu sửa chữa của Komatsu, có 3 nguyên nhân chính.

1. Dây điện bị chập nguồn (+24V)

Đây là nguyên nhân phổ biến nhất.

Có thể do:

  • Dây cọ vào khung xe.
  • Dây bị ép.
  • Lớp cách điện hỏng.
  • Nước hoặc dầu làm chập dây.

2. Thiết bị cảnh báo tốc độ bị chập

Thiết bị bên ngoài nối với Travel Speed Alarm Relay 1 có thể:

  • Bị chập nguồn.
  • Hỏng bên trong.
  • Cấp điện ngược về ECU.

Ví dụ:

  • Còi báo lùi
  • Đèn cảnh báo
  • Bộ cảnh báo ngoài

3. Master Controller hỏng

Nếu dây điện hoàn toàn bình thường nhưng đầu ra ECU vẫn báo lỗi thì khả năng cao:

  • Mạch điều khiển Relay trong Master Controller đã hỏng.

Theo tài liệu Komatsu:

Đây là lỗi nội bộ của ECU và không thể sửa chữa bằng quy trình kiểm tra thông thường.

Quy trình kiểm tra và sửa lỗi L01 D1HPKY

Bước 1: Tắt nguồn xe

  • Tắt chìa khóa về OFF.
  • Đảm bảo đèn System Operating Lamp đã tắt hoàn toàn.
  • Ngắt giắc pin.

Bước 2: Ngắt các giắc cần kiểm tra

Rút các giắc:

  • M64B
  • M57

Sau đó gắn T-Adapter vào đầu giắc cái (Female).

Bước 3: Cấp nguồn trở lại

  • Cắm lại pin.
  • Bật chìa khóa ON.

Bước 4: Đo điện áp

Đo giữa:

  • M64B (Female) chân số 4
  • M57 (Female) chân số 3

Giá trị tiêu chuẩn

≤ 1V

Nếu điện áp lớn hơn 1V

=> Dây điện đang bị chập nguồn (+24V).

Cần:

  • Kiểm tra toàn bộ bó dây.
  • Kiểm tra vị trí cọ sát.
  • Thay dây nếu cần.

Bước 5: Kiểm tra điện trở dây

Nếu bước trên bình thường:

  • Tắt khóa điện.
  • Rút pin.
  • Rút giắc M64B.
  • Gắn T-Adapter vào đầu giắc đực (Male).

Đo điện trở giữa:

  • M64B (Male) chân số 1
  • M64B (Male) chân số 4

Giá trị tiêu chuẩn

≥ 1 MΩ

Nếu nhỏ hơn:

=> Dây điện bị chập.

Bước 6: Kiểm tra Master Controller

Nếu:

  • Điện áp đúng
  • Điện trở đúng
  • Dây điện không hỏng

=> Kết luận:

Master Controller bị lỗi bên trong.

Theo khuyến cáo của Komatsu:

Thay Master Controller mới.

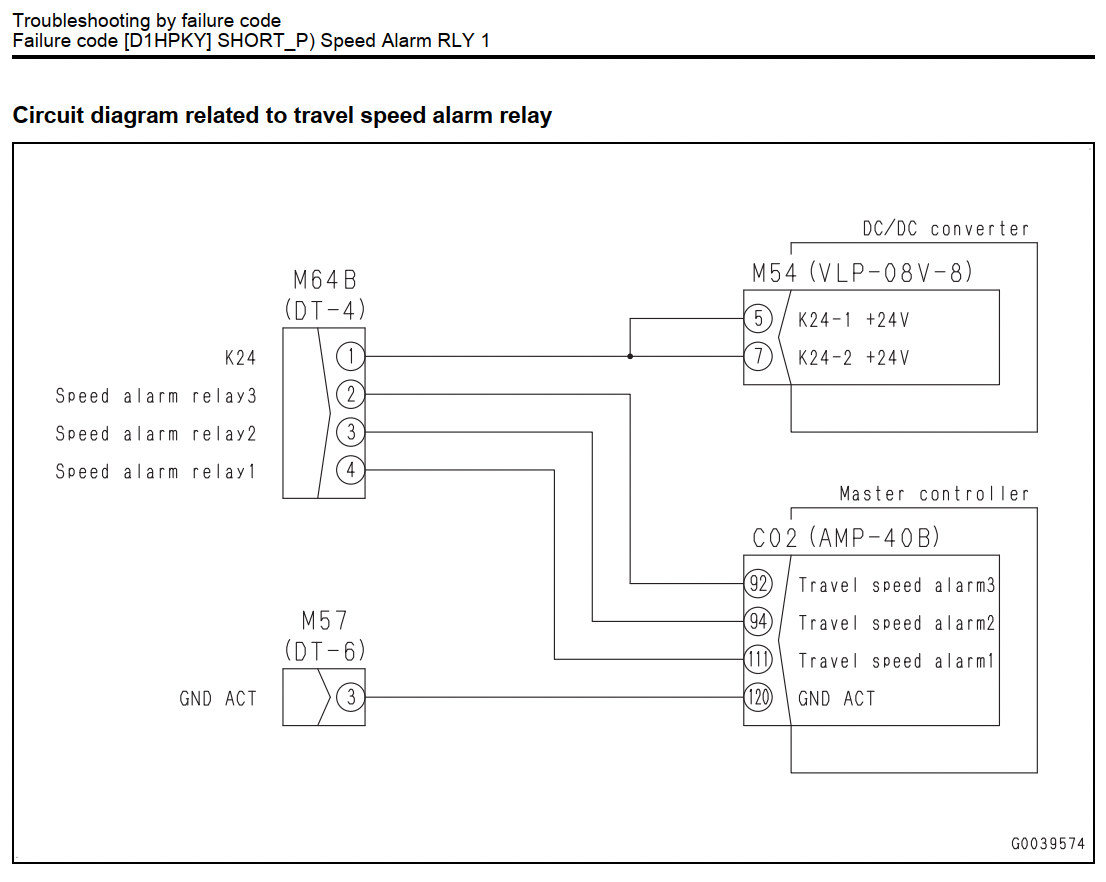

Sơ đồ mạch liên quan

Lỗi L01 D1HPKY liên quan đến các thành phần:

  • Master Controller
  • Travel Speed Alarm Relay 1
  • DC/DC Converter
  • Giắc M64B
  • Giắc M57
  • Đường GND ACT

Đường điều khiển:

Master Controller → Relay Speed Alarm 1 → Thiết bị cảnh báo tốc độ

Nếu xuất hiện điện áp ngược trên đường điều khiển, ECU sẽ sinh lỗi D1HPKY.

Một số lưu ý khi sửa chữa

Để tránh thay nhầm ECU, nên thực hiện theo đúng thứ tự:

  • Kiểm tra còi báo tốc độ.
  • Kiểm tra dây điện.
  • Kiểm tra đầu nối.
  • Kiểm tra nguồn 24V.
  • Đo điện áp.
  • Đo điện trở.
  • Chỉ thay Master Controller khi đã loại trừ toàn bộ nguyên nhân bên ngoài.

Cách phòng tránh lỗi L01 D1HPKY

Nên thực hiện bảo dưỡng định kỳ:

  • Kiểm tra bó dây điện.
  • Làm sạch các đầu giắc.
  • Không để nước vào khoang điện.
  • Kiểm tra thiết bị cảnh báo tốc độ.
  • Kiểm tra nguồn 24V định kỳ.
  • Không đấu nối thêm phụ kiện trực tiếp vào đường điều khiển ECU.

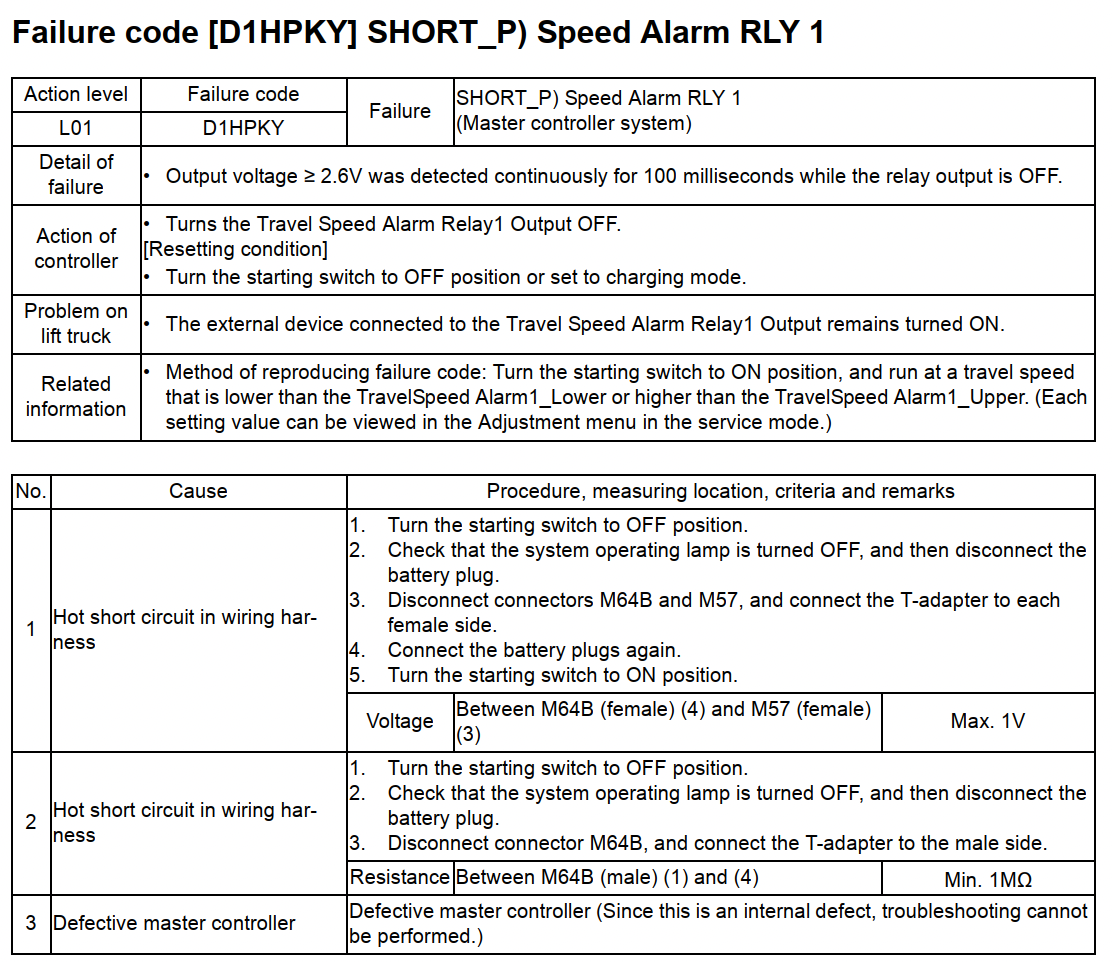

Sơ đồ hướng dẫn sửa lỗi L01 D1HPKY trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1


(Sơ đồ sửa lỗi L01 D1HPKY page 1)


(Sơ đồ sửa lỗi L01 D1HPKY page 1)

Kết luận

Lỗi L01 D1HPKY – SHORT_P Speed Alarm RLY 1 trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 chủ yếu liên quan đến mạch điều khiển Relay cảnh báo tốc độ, bao gồm dây điện, thiết bị cảnh báo hoặc Master Controller. Trong đa số trường hợp, nguyên nhân xuất phát từ dây dẫn bị chập nguồn hoặc thiết bị cảnh báo bên ngoài bị lỗi, vì vậy cần kiểm tra hệ thống dây dẫn và tải trước khi kết luận hỏng bộ điều khiển trung tâm.
