Hướng dẫn sửa lỗi L01 D1HQKB trên xe nâng điện Komatsu FE25-1, FE25H-1, FE30-1

Hướng dẫn sửa lỗi L01 D1HQKB – SHORT Speed Alarm RLY 2 trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Mã lỗi L01 D1HQKB (SHORT Speed Alarm RLY 2) là lỗi thuộc hệ thống Master Controller, liên quan đến ngõ ra điều khiển Relay cảnh báo tốc độ số 2 (Travel Speed Alarm Relay 2 Output).

Lỗi xuất hiện khi bộ điều khiển phát hiện dòng điện vượt mức (Over Current) trong khoảng 100 mili giây khi Relay Speed Alarm 2 đang được kích hoạt. Khi đó, Master Controller sẽ tự động ngắt ngõ ra Relay nhằm bảo vệ mạch điện.

Nếu không xử lý kịp thời, các thiết bị cảnh báo tốc độ được kết nối với Relay 2 sẽ không hoạt động, ảnh hưởng đến tính an toàn khi xe vận hành.

Thông tin mã lỗi L01 D1HQKB

Nội dung	Thông tin
Mã lỗi	L01 D1HQKB
Tên lỗi	SHORT Speed Alarm RLY 2
Hệ thống	Master Controller
Mức cảnh báo	L01
Chức năng bị ảnh hưởng	Travel Speed Alarm Relay 2

Điều kiện phát sinh lỗi

Master Controller sẽ ghi nhận lỗi khi:

Relay Speed Alarm 2 đang được bật (Output ON).
Bộ điều khiển phát hiện dòng điện quá lớn liên tục trong 100 ms.
Hệ thống xác định có hiện tượng chập tải hoặc chập dây.

Ngay lập tức ECU sẽ:

Ngắt đầu ra Travel Speed Alarm Relay 2.
Ghi mã lỗi L01 D1HQKB.
Thiết bị cảnh báo tốc độ được điều khiển bởi Relay 2 sẽ ngừng hoạt động.

Hiện tượng khi xe báo lỗi L01 D1HQKB

Người vận hành có thể gặp các biểu hiện sau:

Xe vẫn có thể vận hành bình thường.
Còi hoặc đèn cảnh báo tốc độ không hoạt động.
Thiết bị ngoại vi kết nối Relay Speed Alarm 2 không chạy.
Màn hình hiển thị mã lỗi L01 D1HQKB.

Nguyên nhân gây lỗi L01 D1HQKB

Theo tài liệu kỹ thuật Komatsu, lỗi này thường do một trong ba nguyên nhân sau:

1. Thiết bị ngoài bị chập (Internal Short Circuit)

Đây là nguyên nhân phổ biến nhất.

Các thiết bị được đấu vào ngõ ra Travel Speed Alarm Relay 2 như:

Còi cảnh báo tốc độ
Đèn cảnh báo
Module cảnh báo
Relay ngoài

bị chập bên trong khiến dòng điện tăng cao.

2. Dây điện bị chập

Có thể xảy ra:

Dây bị cọ vào khung xe.
Dây bị bóp méo.
Dây bị nước vào.
Dây bị chuột cắn.
Giắc cắm oxy hóa.

Điều này làm đường dây Relay 2 chạm Mass (GND).

3. Hỏng Master Controller

Nếu:

Thiết bị ngoài bình thường.
Dây điện bình thường.

thì khả năng cuối cùng là:

Mạch Driver bên trong Master Controller đã hỏng.

Quy trình kiểm tra và sửa lỗi L01 D1HQKB

Bước 1: Tắt nguồn xe

Đưa khóa điện về OFF.
Đợi toàn bộ đèn hệ thống tắt.
Rút giắc pin (Battery Plug).

Đây là bước bắt buộc trước khi đo điện trở.

Bước 2: Ngắt các giắc kết nối

Tháo:

Giắc M64B
Giắc M57

Sau đó sử dụng đầu nối chữ T (T-adapter) để kiểm tra.

Bước 3: Kiểm tra thiết bị ngoại vi

Đo điện trở:

Giữa

M64B (Male) chân số 3

và

M57 (Male) chân số 3

Giá trị tiêu chuẩn

Khoảng 290 Ω

Kết luận

Nếu khoảng 290 Ω

→ Thiết bị cảnh báo bình thường.

Nếu thấp hơn nhiều hoặc gần 0 Ω

→ Thiết bị ngoài bị chập.

Giải pháp:

Thay còi cảnh báo.
Thay Relay ngoài.
Thay module cảnh báo.
Kiểm tra toàn bộ tải kết nối Relay 2.

Bước 4: Kiểm tra dây điện

Tiếp tục đo:

Giữa

M64B (Female) chân số 3

và

M57 (Female) chân số 3

Giá trị tiêu chuẩn

Lớn hơn hoặc bằng 1 MΩ

Kết luận

Nếu:

nhỏ hơn 1 MΩ

→ Dây điện đã bị chập.

Cần:

kiểm tra toàn bộ Harness
sửa dây
thay dây
vệ sinh giắc cắm
xử lý điểm chạm Mass

Bước 5: Kiểm tra Master Controller

Nếu:

Thiết bị ngoài đạt chuẩn.
Dây điện đạt chuẩn.

Nhưng lỗi vẫn xuất hiện.

Theo tài liệu Komatsu:

Master Controller bị lỗi bên trong và không thể sửa chữa bằng quy trình kiểm tra thông thường.

Giải pháp:

thay Master Controller
cài đặt lại theo đúng Service Manual
hiệu chỉnh hệ thống sau khi thay.

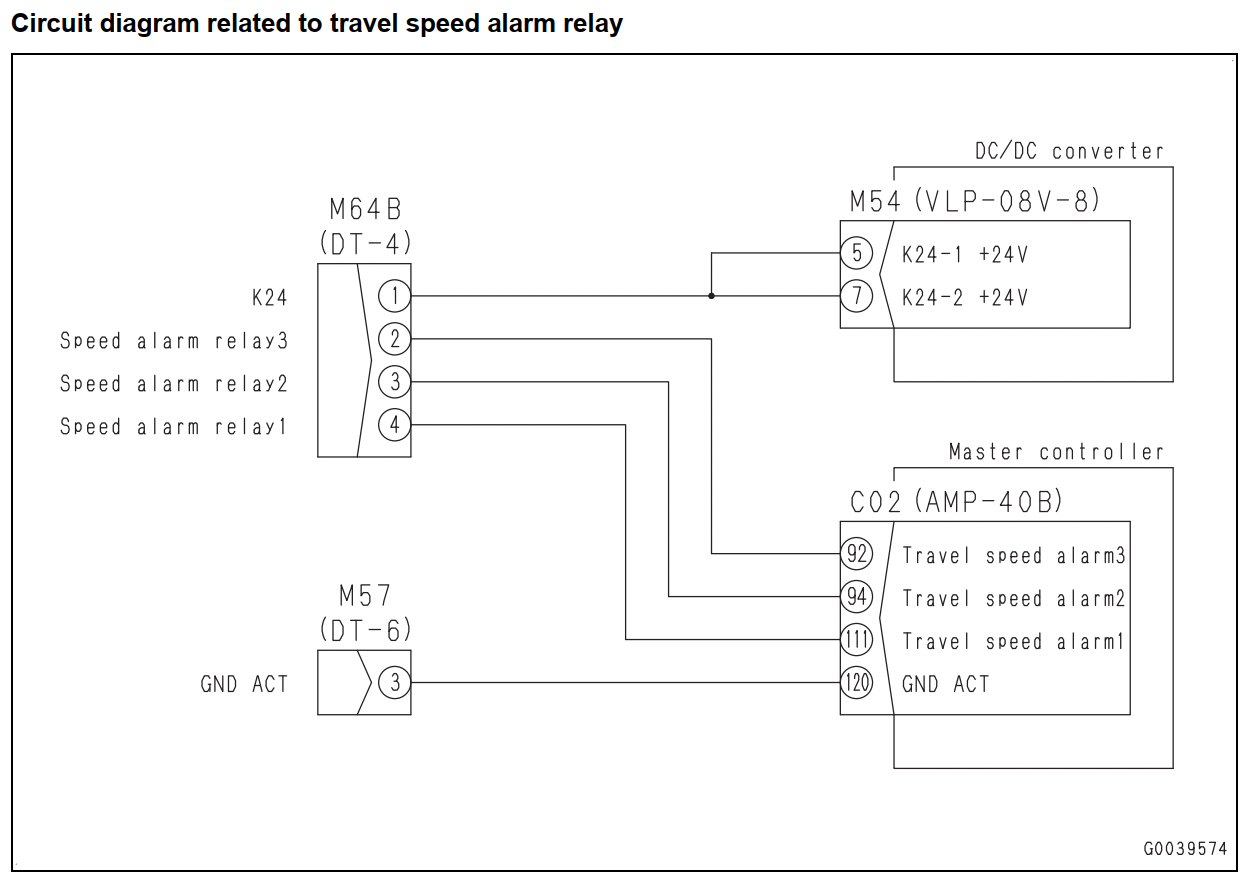

Sơ đồ mạch liên quan

Mạch Relay cảnh báo tốc độ gồm các thành phần:

Master Controller
Travel Speed Alarm Relay 1
Travel Speed Alarm Relay 2
Travel Speed Alarm Relay 3
DC/DC Converter
Giắc M64B
Giắc M57
GND ACT

Master Controller điều khiển trực tiếp đầu ra Relay Speed Alarm 2.

Nếu dòng điện vượt ngưỡng cho phép, ECU sẽ ngắt đầu ra và sinh mã lỗi L01 D1HQKB để bảo vệ mạch.

Cách xóa lỗi L01 D1HQKB

Sau khi sửa chữa:

Lắp lại toàn bộ giắc.
Kết nối Battery Plug.
Bật khóa điện.
Khởi động xe.
Kiểm tra thiết bị cảnh báo tốc độ.
Xác nhận mã lỗi không còn xuất hiện.

Theo tài liệu Komatsu, điều kiện Reset là:

Tắt khóa điện (OFF), hoặc
Đưa xe vào chế độ sạc (Charging Mode).

Một số lưu ý khi sửa lỗi

Không thay Master Controller ngay khi chưa kiểm tra tải ngoài.
Luôn đo điện trở trước khi cấp nguồn trở lại.
Kiểm tra kỹ dây dẫn tại các vị trí dễ cọ sát với khung xe.
Sử dụng đồng hồ đo điện trở chính xác để tránh chẩn đoán sai.
Sau khi sửa chữa nên chạy thử xe trong dải tốc độ kích hoạt Speed Alarm 2 để xác nhận lỗi đã được khắc phục hoàn toàn.

Sơ đồ hướng dẫn sửa lỗi L01 D1HQKB trên xe nâng điện Komatsu FE25-1, FE25H-1, FE30-1

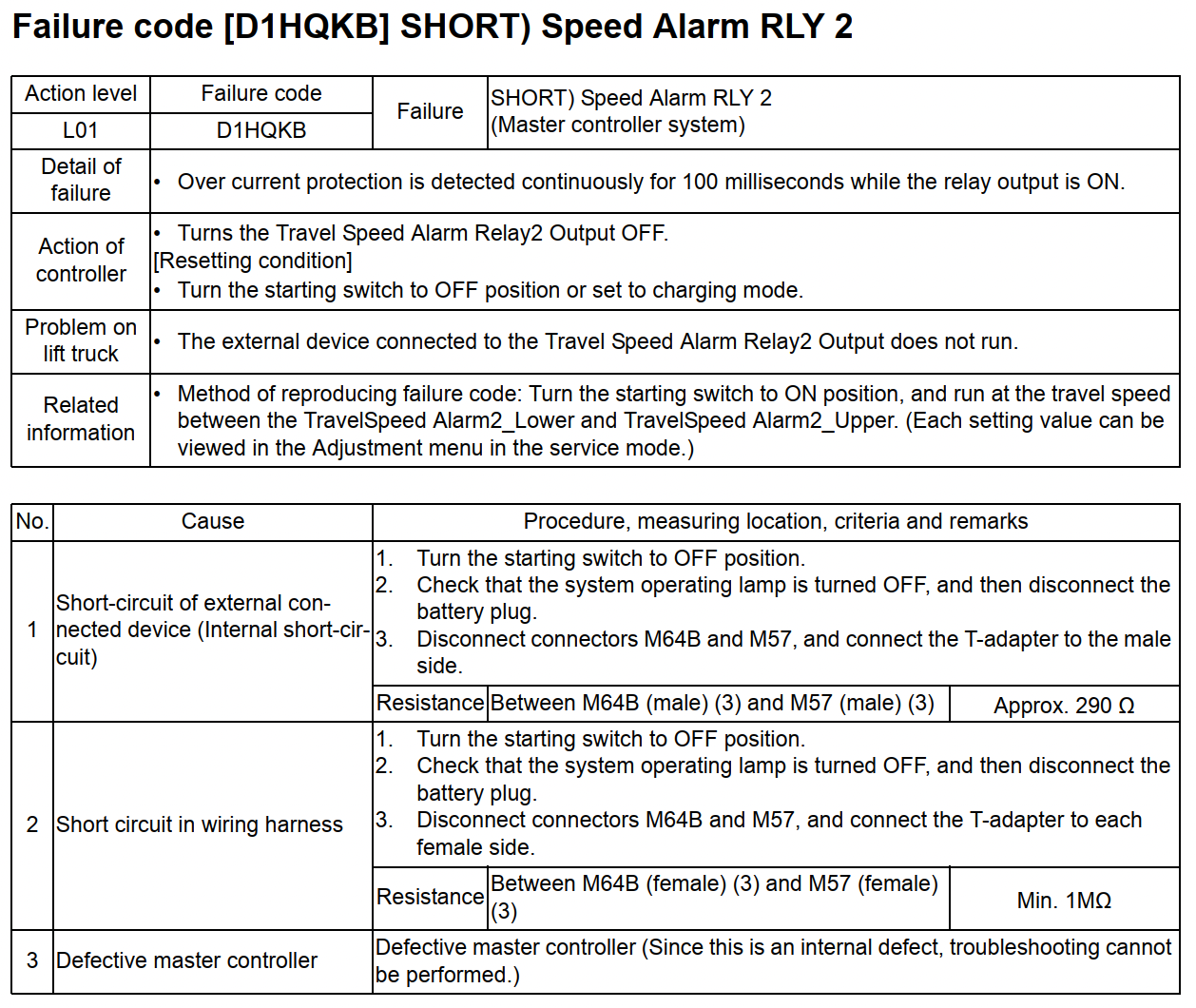

(Sơ đồ sửa lỗi L01 D1HQKB page 1)

(Sơ đồ sửa lỗi L01 D1HQKB page 2)

Kết luận

Mã lỗi L01 D1HQKB – SHORT Speed Alarm RLY 2 trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi bảo vệ quá dòng tại ngõ ra Travel Speed Alarm Relay 2. Trong phần lớn trường hợp, nguyên nhân xuất phát từ thiết bị cảnh báo bên ngoài bị chập hoặc dây điện bị chạm mass. Chỉ khi hai hạng mục này đều đạt tiêu chuẩn mới nên kết luận Master Controller bị hỏng và tiến hành thay thế.

Việc kiểm tra đúng theo trình tự của tài liệu kỹ thuật Komatsu sẽ giúp xác định chính xác nguyên nhân, rút ngắn thời gian sửa chữa và tránh thay thế linh kiện không cần thiết.
