Hướng dẫn sửa lỗi L01 D1HQKY (SHORT_P) Speed Alarm RLY 2 trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Lỗi L01 D1HQKY là gì?

L01 D1HQKY (SHORT_P) Speed Alarm RLY 2 là lỗi thuộc hệ thống Master Controller trên xe nâng điện Komatsu. Lỗi này xuất hiện khi bộ điều khiển phát hiện đầu ra của mạch Speed Alarm Relay 2 vẫn có điện áp mặc dù relay đã được lệnh tắt (OFF).

Nói cách khác, Master Controller đã ngắt tín hiệu điều khiển nhưng vẫn đo được điện áp đầu ra lớn hơn hoặc bằng 2.6V trong liên tục 100ms, cho thấy mạch đang bị chập nguồn hoặc bộ điều khiển gặp sự cố.

Lỗi này áp dụng cho các dòng xe:

• Xe nâng điện Komatsu FE25-1
• Xe nâng điện Komatsu FE25H-1
• Xe nâng điện Komatsu FE30-1 (3 tấn)

Ý nghĩa mã lỗi L01 D1HQKY

Điều kiện phát sinh lỗi L01 D1HQKY

Master Controller sẽ ghi nhận lỗi khi:

• Relay Speed Alarm 2 đang ở trạng thái OFF
• Nhưng điện áp đầu ra vẫn ≥ 2.6V
• Tình trạng này kéo dài trên 100 mili giây

Điều này cho thấy đầu ra relay đang bị cấp điện ngoài ý muốn.

Hiện tượng khi xe báo lỗi L01 D1HQKY

Khi lỗi xuất hiện, người vận hành có thể gặp các hiện tượng:

• Đèn hoặc còi cảnh báo tốc độ luôn hoạt động.
• Thiết bị cảnh báo ngoài không tắt.
• Hệ thống Speed Alarm Relay 2 bị Master Controller vô hiệu hóa.
• Xe có thể hoạt động nhưng mất chức năng cảnh báo tốc độ.

Nguyên nhân gây lỗi L01 D1HQKY

Theo tài liệu kỹ thuật Komatsu, có 3 nguyên nhân chính.

1. Chập dương trên dây dẫn (Hot Short Circuit)

Đây là nguyên nhân phổ biến nhất.

Có thể do:

• Dây tín hiệu Relay 2 bị cọ sát vào nguồn 24V.
• Dây điện bị ép, đứt ngầm.
• Nước hoặc dầu làm chập giắc cắm.
• Dây bị chuột cắn.
• Giắc cắm bị oxy hóa.

2. Dây tín hiệu bị rò nguồn

Nếu điện trở cách điện giữa dây Relay 2 và nguồn 24V giảm xuống thấp, Master Controller sẽ hiểu rằng đầu ra luôn có điện áp.

3. Master Controller bị hỏng

Nếu toàn bộ dây dẫn đạt tiêu chuẩn nhưng lỗi vẫn xuất hiện thì nguyên nhân cuối cùng là:

• Mạch điều khiển đầu ra bên trong Master Controller bị hỏng.
• Transistor điều khiển Relay 2 bị chập.

Theo tài liệu Komatsu, lỗi bên trong Master Controller không thể sửa chữa, cần thay thế bộ điều khiển.

Quy trình kiểm tra lỗi L01 D1HQKY

Bước 1: Tắt nguồn xe

• Đưa khóa điện về OFF.
• Chờ toàn bộ hệ thống tắt hoàn toàn.
• Ngắt giắc pin (Battery Plug).

Bước 2: Kiểm tra dây dẫn

Tháo các giắc:

• M64B
• M57

Sau đó lắp đầu đo (T-adapter) vào phía giắc cái (Female).

Cắm pin trở lại.

Bật khóa ON.

Đo điện áp giữa:

• M64B (Female) chân số 3
• M57 (Female) chân số 3 (GND ACT)

Tiêu chuẩn

Điện áp phải ≤ 1V

Nếu điện áp lớn hơn 1V:

=> Dây tín hiệu đang bị chập nguồn.

Bước 3: Kiểm tra điện trở cách điện

Tắt khóa.

Ngắt pin.

Tháo giắc M64B.

Lắp T-adapter phía giắc đực (Male).

Đo điện trở giữa:

• M64B (Male) chân số 1
• M64B (Male) chân số 3

Tiêu chuẩn

Điện trở ≥ 1 MΩ

Nếu nhỏ hơn:

=> Dây điện đã bị rò nguồn hoặc chập nguồn.

Kiểm tra sơ đồ mạch điện

Theo sơ đồ mạch:

Travel Speed Alarm Relay 2 được điều khiển từ:

Master Controller C02

• Pin 94 → Travel Speed Alarm 2

Đi qua:

• Giắc M64B

Nguồn cấp:

• DC/DC Converter M54

Mass điều khiển:

• M57

Nếu điện áp luôn xuất hiện trên đường tín hiệu này thì Master Controller sẽ ghi nhận lỗi L01 D1HQKY.

Cách sửa lỗi L01 D1HQKY

Trường hợp 1: Dây điện bị chập

Thực hiện:

• Kiểm tra toàn bộ bó dây.
• Thay dây bị hỏng.
• Bọc lại dây.
• Làm sạch giắc.
• Thay chân cos nếu bị cháy.

Đây là nguyên nhân gặp nhiều nhất.

Trường hợp 2: Giắc cắm bị oxy hóa

Thực hiện:

• Vệ sinh giắc.
• Xịt dung dịch vệ sinh tiếp điểm.
• Siết lại chân cos.
• Thay giắc nếu tiếp xúc kém.

Trường hợp 3: Thiết bị cảnh báo ngoài bị chập

Kiểm tra:

• Còi cảnh báo tốc độ.
• Đèn cảnh báo.
• Relay ngoài.
• Phụ kiện đấu thêm.

Nếu thiết bị ngoài bị chập nguồn cũng có thể gây ra lỗi này.

Trường hợp 4: Master Controller hỏng

Nếu:

• Dây đạt chuẩn
• Điện áp đúng
• Điện trở đạt
• Không còn chập

Nhưng lỗi vẫn tồn tại thì cần thay Master Controller.

Theo tài liệu Komatsu, đây là lỗi phần cứng nội bộ và không có quy trình sửa chữa, chỉ thay thế bộ điều khiển.

Reset lỗi sau khi sửa

Sau khi khắc phục:

1. Tắt khóa điện.
2. Ngắt pin.
3. Chờ khoảng 10–30 giây.
4. Cắm pin lại.
5. Bật khóa ON.

Nếu nguyên nhân đã được xử lý, mã lỗi L01 D1HQKY sẽ tự động xóa.

Lưu ý khi sửa chữa

• Không đo điện trở khi pin vẫn đang kết nối.
• Sử dụng đồng hồ đo có độ chính xác cao.
• Không cấp trực tiếp nguồn 24V vào chân tín hiệu của Master Controller.
• Kiểm tra kỹ dây điện trong khu vực khung xe và dưới sàn để phát hiện vị trí cọ sát gây chập.
• Sau khi sửa chữa, nên chạy thử xe ở các dải tốc độ để xác nhận hệ thống Speed Alarm Relay 2 hoạt động bình thường.

Câu hỏi thường gặp (FAQ)

1. Lỗi L01 D1HQKY có làm xe không chạy được không?

Không hoàn toàn. Xe thường vẫn có thể di chuyển nhưng chức năng Travel Speed Alarm Relay 2 sẽ bị vô hiệu hóa, ảnh hưởng đến hệ thống cảnh báo tốc độ.

2. Có thể tiếp tục sử dụng xe khi xuất hiện lỗi này không?

Không nên. Thiết bị cảnh báo tốc độ có vai trò đảm bảo an toàn cho người vận hành và khu vực làm việc. Cần kiểm tra và khắc phục sớm để tránh rủi ro.

3. Khi nào cần thay Master Controller?

Chỉ thay khi:

• Dây dẫn không bị chập.
• Điện áp và điện trở đo được đều đạt tiêu chuẩn.
• Thiết bị cảnh báo ngoài hoạt động bình thường.
• Lỗi vẫn xuất hiện sau khi đã kiểm tra toàn bộ hệ thống.

Sơ đồ hướng dẫn sửa lỗi L01 D1HQKY (SHORT_P Speed Alarm RLY 2) trên xe nâng điện Komatsu 2.5 tấn và 3 tấn FE25-1, FE25H-1, FE30-1

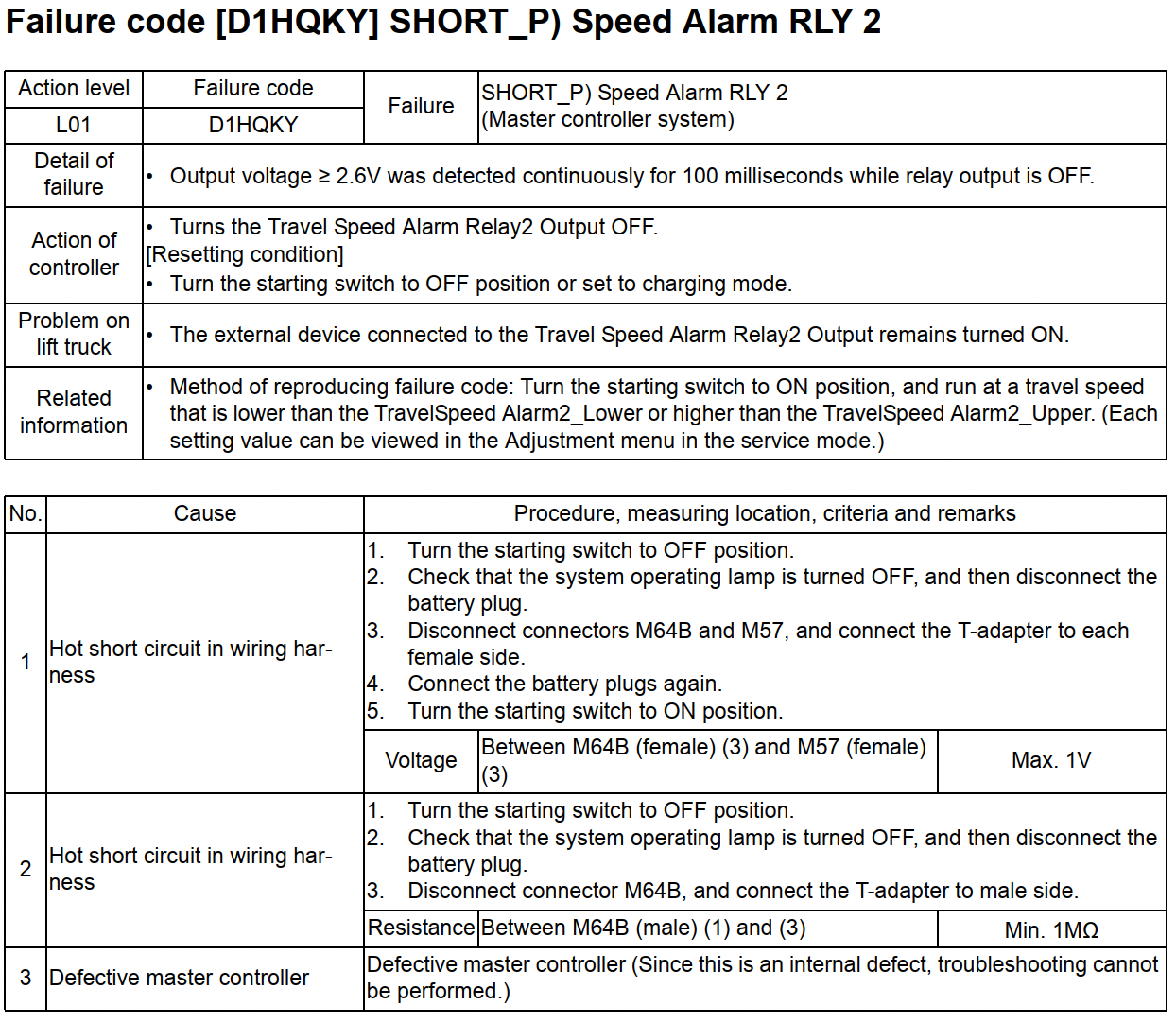

(Sơ đồ sửa lỗi L01 D1HQKY page 1)

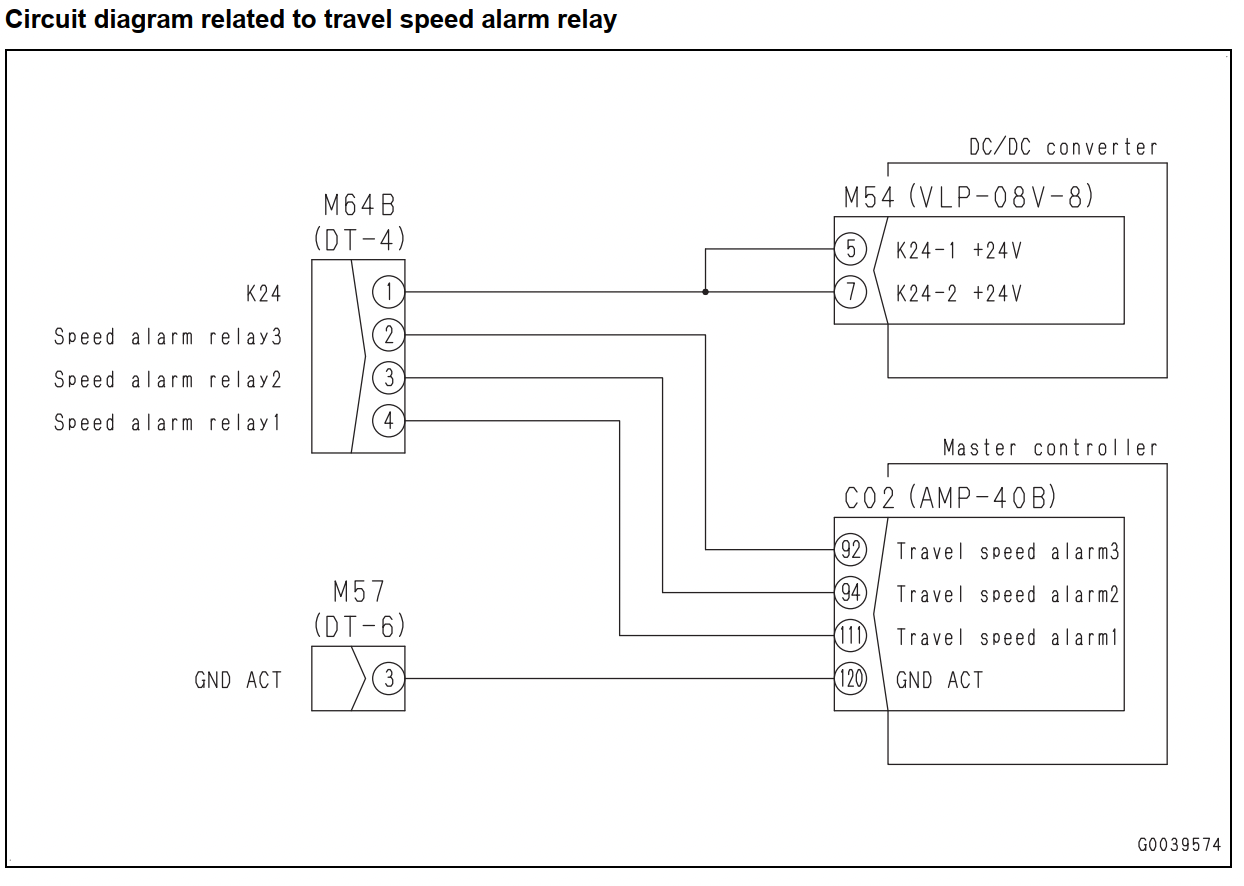

(Sơ đồ sửa lỗi L01 D1HQKY page 2)

Kết luận

Mã lỗi L01 D1HQKY (SHORT_P Speed Alarm RLY 2) trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 chủ yếu liên quan đến mạch điều khiển Travel Speed Alarm Relay 2. Trong đa số trường hợp, nguyên nhân xuất phát từ dây dẫn bị chập nguồn, rò điện hoặc giắc cắm bị hư hỏng. Thực hiện kiểm tra điện áp (≤ 1V), điện trở cách điện (≥ 1 MΩ) theo đúng quy trình của Komatsu sẽ giúp xác định chính xác vị trí hỏng hóc. Nếu toàn bộ hệ thống dây dẫn đạt tiêu chuẩn mà lỗi vẫn còn, cần thay thế Master Controller theo khuyến cáo của nhà sản xuất.
