Hướng dẫn sửa lỗi L01 D5XWKA xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1
Lỗi L01 D5XWKA trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1 là gì?
L01 D5XWKA (DISC SeatBelt Error Sig) là lỗi tín hiệu Seat Belt Interlock Error trong hệ thống điều khiển trung tâm (Master Controller).
Lỗi xuất hiện khi tín hiệu xác nhận thao tác cài dây an toàn (Seat Belt Interlock) không được Master Controller nhận đúng theo trình tự quy định.
Đây là lỗi thuộc hệ thống an toàn của người vận hành, nhằm đảm bảo xe chỉ hoạt động khi người lái ngồi đúng vị trí và thắt dây an toàn đúng quy trình.
Thông tin lỗi
| Mục | Nội dung |
|---|---|
| Mã lỗi | L01 D5XWKA |
| Failure | DISC SeatBelt Error Sig |
| Hệ thống | Master Controller |
| Mức cảnh báo | L01 |
| Ảnh hưởng | Chỉ hiển thị cảnh báo |
Điều kiện phát sinh lỗi
Master Controller không nhận được tín hiệu Seat Belt Interlock Error ON khi trình tự thao tác dây an toàn không đúng.
Theo tài liệu Komatsu, có thể tạo lại lỗi bằng cách:
- Người vận hành ngồi lên ghế.
- Bật khóa điện ON.
- Thắt dây an toàn.
- Đứng dậy khỏi ghế.
Nếu tín hiệu không đúng, xe sẽ báo:
L01 D5XWKA
Khi xuất hiện lỗi xe có hoạt động không?
Theo tài liệu của Komatsu:
- Chỉ hiển thị thông báo lỗi.
- Không có hiện tượng bất thường khác.
- Sau khi tắt khóa điện hoặc chuyển sang chế độ sạc, lỗi sẽ được reset nếu nguyên nhân đã được khắc phục.
Nguyên nhân gây lỗi L01 D5XWKA
Theo tài liệu sửa chữa Komatsu, nguyên nhân có thể gồm:
- Cầu chì F114 bị hỏng.
- Cầu chì F112 bị hỏng.
- Diode D50 hỏng.
- Diode D51 hỏng.
- Đứt dây điện hoặc tiếp xúc kém trong Wiring Harness.
- Relay Seat Belt Switch R70 hỏng.
- Relay Seat Belt Switch R71 hỏng.
- Diode D10 hỏng.
- Điện trở K01 hỏng.
- Master Controller bị lỗi.
Quy trình kiểm tra và sửa lỗi L01 D5XWKA
Lưu ý: Trước khi đo điện luôn thực hiện:
- Tắt khóa điện (OFF).
- Chờ đèn hệ thống tắt hoàn toàn.
- Ngắt giắc pin (Battery Plug).
Bước 1. Kiểm tra cầu chì F114
Tháo cầu chì F114.
Đo điện trở giữa hai đầu cầu chì.
Tiêu chuẩn
≤ 1 Ω
Nếu cầu chì đứt:
- Thay cầu chì mới.
- Kiểm tra khả năng chập mạch trước khi cấp nguồn lại.
Bước 2. Kiểm tra cầu chì F112
Tháo cầu chì F112.
Đo điện trở hai đầu.
Tiêu chuẩn
≤ 1 Ω
Nếu cầu chì cháy cần kiểm tra toàn bộ mạch cấp nguồn trước khi thay.
Bước 3. Kiểm tra Diode D50
Ngắt giắc D50.
Đo bằng thang Diode Test.
Kết quả tiêu chuẩn:
| Vị trí đo | Kết quả |
|---|---|
| Chân 2 (+) → chân 6 (-) | Không thông |
| Chân 6 (+) → chân 2 (-) | Thông |
| Chân 3 (+) → chân 7 (-) | Không thông |
| Chân 7 (+) → chân 3 (-) | Thông |
Nếu kết quả không đúng:
Thay Diode D50.
Bước 4. Kiểm tra Diode D51
Rút giắc D51.
Đo bằng đồng hồ số.
Kết quả:
| Vị trí đo | Tiêu chuẩn |
|---|---|
| Chân 3 (+) → chân 7 (-) | Không thông |
| Chân 7 (+) → chân 3 (-) | Thông |
Nếu sai:
Thay Diode D51.
Bước 5. Kiểm tra dây điện (Wiring Harness)
Theo tài liệu Komatsu, kiểm tra điện trở giữa các chân sau:
| Điểm đo | Tiêu chuẩn |
|---|---|
| C01 (60) ↔ D50 (2) | ≤1Ω |
| D50 (6) ↔ R71 (2) | ≤1Ω |
| R71 (1) ↔ D10 (1) | ≤1Ω |
| D10 (2) ↔ M54 (3) | ≤1Ω |
| R71 (5) ↔ R70 (2) | ≤1Ω |
| R70 (1) ↔ M54 (1) | ≤1Ω |
| R71 (6) ↔ D50 (7) | ≤1Ω |
| R71 (6) ↔ D51 (7) | ≤1Ω |
| D51 (3) ↔ R71 (3) | ≤1Ω |
| R71 (4) ↔ C01 (37) | ≤1Ω |
Nếu điện trở lớn hơn:
- Đứt dây.
- Lỏng chân giắc.
- Oxy hóa đầu nối.
Tiến hành sửa chữa hoặc thay thế dây điện.
Bước 6. Kiểm tra Relay Seat Belt R70
Tháo Relay R70.
Lắp relay mới cùng chủng loại.
Sau đó:
- Cắm lại pin.
- Ngồi lên ghế.
- Bật khóa ON.
- Cài dây an toàn.
- Đứng khỏi ghế.
Nếu lỗi hết:
Relay R70 bị hỏng.
Bước 7. Kiểm tra Relay Seat Belt R71
Thực hiện tương tự Relay R70.
Nếu thay relay mới xe hoạt động bình thường:
Relay R71 bị hỏng.
Bước 8. Kiểm tra Diode D10
Tháo giắc D10.
Đo bằng chế độ Diode.
| Vị trí đo | Tiêu chuẩn |
|---|---|
| Chân 1 (+) → Chân 2 (-) | Không thông |
| Chân 2 (+) → Chân 1 (-) | Thông |
Nếu sai:
Thay Diode D10.
Bước 9. Kiểm tra điện trở K01
Tháo giắc K01.
Đo điện trở:
Chân 3 ↔ Chân 4
Giá trị chuẩn:
Khoảng 200 Ω
Nếu sai:
Thay K01.
Bước 10. Kiểm tra Master Controller
Nếu toàn bộ các bước trên đều đạt tiêu chuẩn nhưng lỗi vẫn xuất hiện:
Khả năng cao Master Controller bị lỗi bên trong.
Theo hướng dẫn của Komatsu:
- Không thể sửa chữa nội bộ.
- Thay Master Controller mới hoặc gửi đơn vị chuyên sửa ECU xe nâng để kiểm tra.
Lưu ý khi sửa lỗi L01 D5XWKA
- Không đấu tắt công tắc ghế hoặc dây an toàn.
- Luôn kiểm tra relay trước khi thay Master Controller.
- Kiểm tra kỹ các đầu giắc R70, R71, D50, D51 vì đây là vị trí thường bị oxy hóa.
- Sau khi sửa chữa, thực hiện đầy đủ quy trình ngồi ghế, bật khóa, cài dây an toàn và rời ghế để xác nhận lỗi đã được khắc phục.
Sơ đồ hướng dẫn sửa lỗi L01 D5XWKA xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

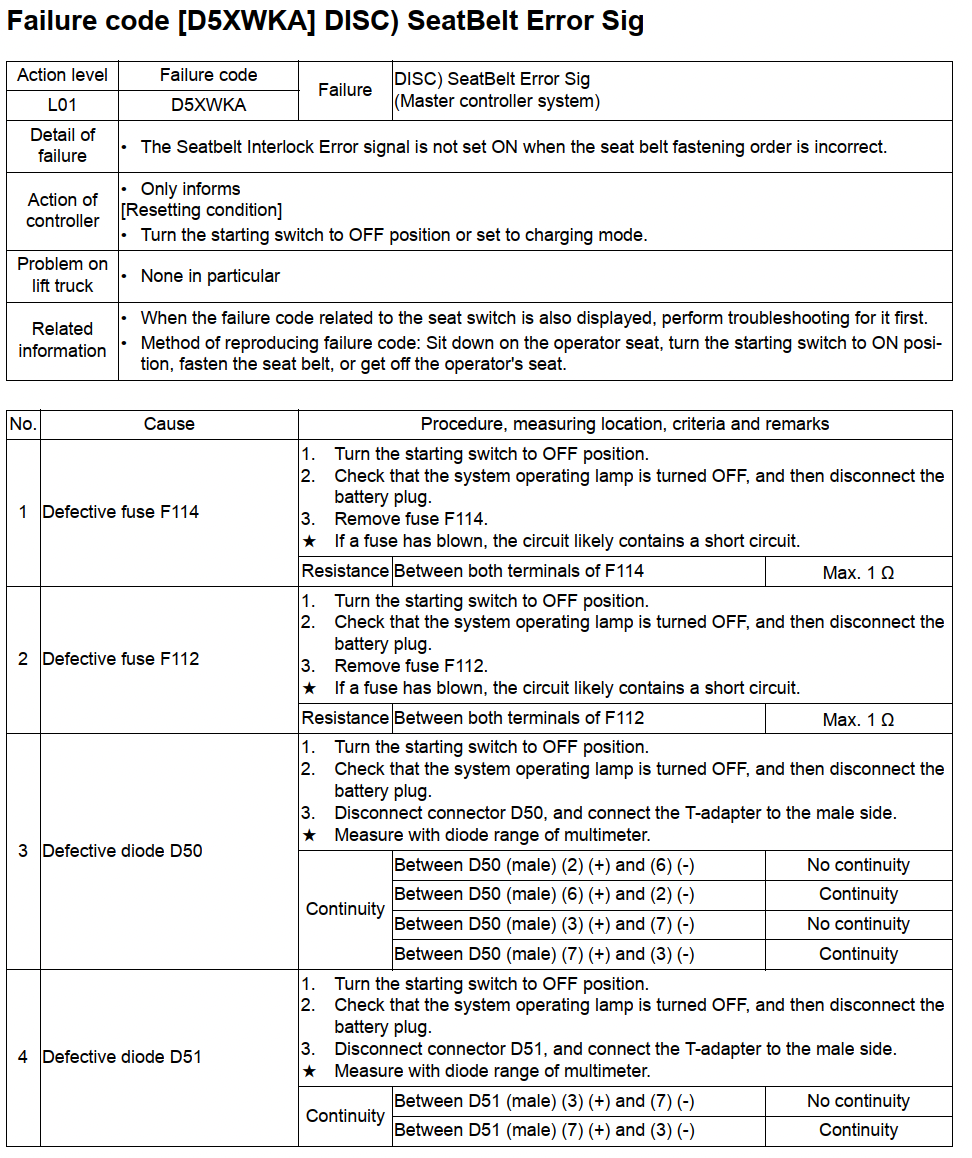

(Sơ đồ sửa lỗi L01 D5XWKA page 1)

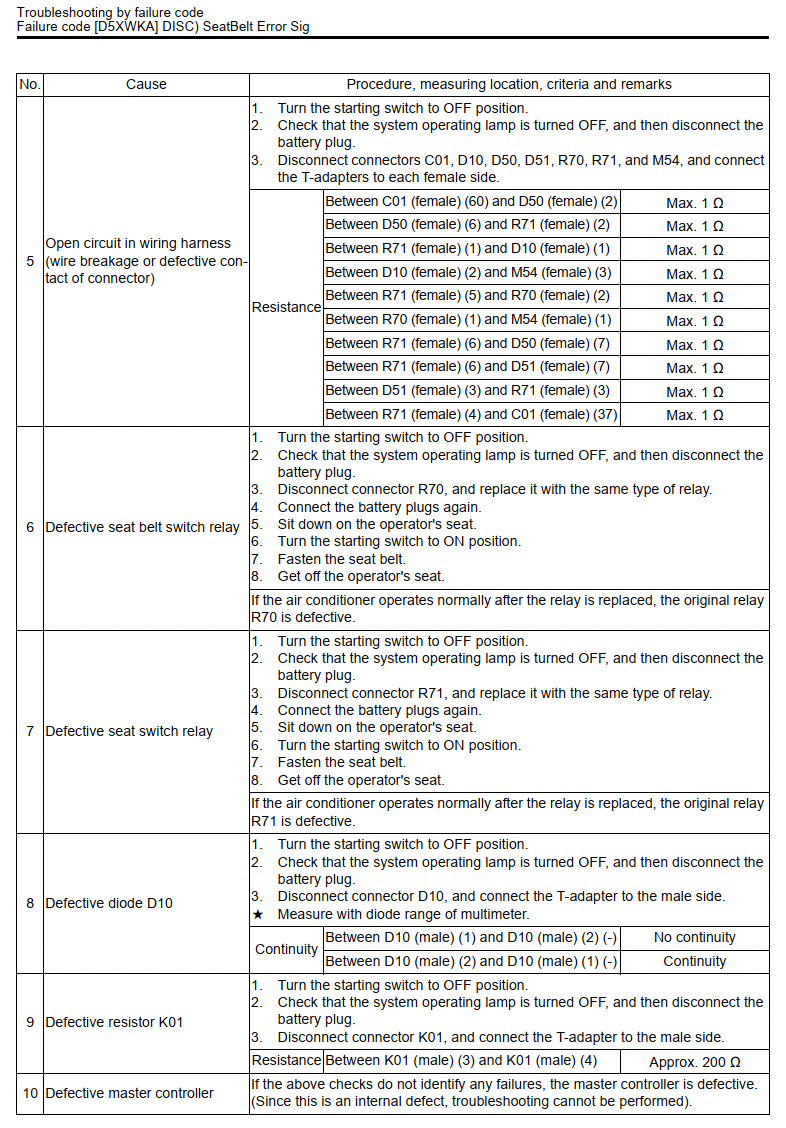

(Sơ đồ sửa lỗi L01 D5XWKA page 2)

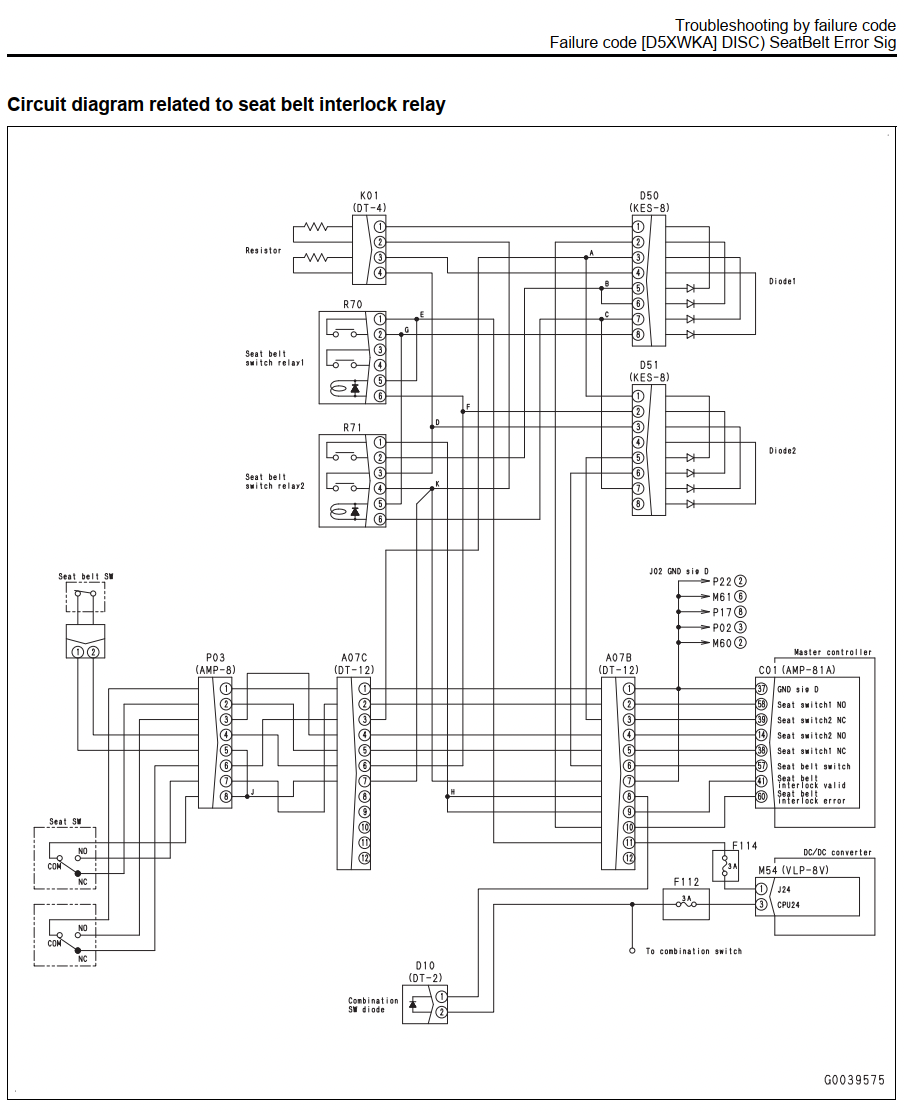

(Sơ đồ sửa lỗi L01 D5XWKA page 3)
Kết luận
Lỗi L01 D5XWKA (DISC SeatBelt Error Sig) trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 chủ yếu liên quan đến hệ thống Seat Belt Interlock, bao gồm cầu chì, diode, relay, dây điện và Master Controller. Trong thực tế, các nguyên nhân phổ biến nhất là relay R70/R71 hỏng, diode D50/D51 lỗi hoặc dây dẫn tiếp xúc kém. Việc kiểm tra theo đúng trình tự từ nguồn cấp, mạch tín hiệu đến bộ điều khiển sẽ giúp xác định chính xác nguyên nhân, tránh thay thế linh kiện không cần thiết và rút ngắn thời gian sửa chữa.
