Hướng dẫn sửa lỗi L01 D5XWKY xe nâng điện Komatsu FE25-1, FE25H-1, FE30-1

Hướng dẫn sửa lỗi L01 D5XWKY trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Lỗi L01 D5XWKY là gì?

L01 D5XWKY (SHORT_P SeatBelt Error Sig) là lỗi tín hiệu Seat Belt Error Signal thuộc hệ thống Master Controller trên xe nâng điện Komatsu.

Lỗi này xuất hiện khi tín hiệu báo lỗi khóa dây an toàn (Seat Belt Interlock Error Signal) không chuyển về trạng thái OFF mặc dù người vận hành đã thực hiện đúng trình tự thắt dây an toàn.

Lỗi áp dụng cho các dòng xe:

  • Xe nâng điện Komatsu FE25-1 (2.5 tấn)
  • Xe nâng điện Komatsu FE25H-1 (2.5 tấn)
  • Xe nâng điện Komatsu FE30-1 (3 tấn)

Ý nghĩa của lỗi L01 D5XWKY

Hệ thống an toàn của xe Komatsu sẽ kiểm tra đồng thời:

  • Công tắc ghế ngồi (Seat Switch)
  • Công tắc dây an toàn (Seat Belt Switch)
  • Relay khóa dây an toàn
  • Master Controller

Khi người lái:

  1. Ngồi lên ghế
  2. Thắt dây an toàn
  3. Bật chìa khóa ON

thì tín hiệu Seat Belt Interlock Error phải tắt.

Nếu tín hiệu này vẫn tồn tại, Master Controller sẽ phát sinh lỗi:

L01 D5XWKY – SHORT_P SeatBelt Error Sig

Biểu hiện khi xe báo lỗi L01 D5XWKY

Theo tài liệu Komatsu:

  • Đèn báo dây an toàn nhấp nháy.
  • Lỗi xuất hiện ngay khi bật khóa điện.
  • Xe vẫn có thể hoạt động bình thường sau khi bật ON.
  • Chủ yếu là lỗi cảnh báo hệ thống dây an toàn.

Điều kiện xuất hiện lỗi

Lỗi thường phát sinh khi:

  • Người lái đã ngồi đúng vị trí.
  • Đã cài dây an toàn.
  • Bật khóa điện từ OFF sang ON.
  • Tín hiệu Seat Belt Error vẫn không mất.

Điều kiện xóa lỗi

Lỗi chỉ mang tính thông báo.

Để Reset:

  • Tắt khóa điện về OFF.
  • Hoặc chuyển xe sang chế độ sạc.

Nếu nguyên nhân chưa được khắc phục thì lỗi sẽ xuất hiện lại.

Nguyên nhân gây lỗi L01 D5XWKY

Theo tài liệu sửa chữa Komatsu, có 4 nguyên nhân chính.

1. Relay khóa dây an toàn R70 bị hỏng

Đây là nguyên nhân phổ biến nhất.

Relay R70 có nhiệm vụ xử lý tín hiệu khóa dây an toàn trước khi gửi về Master Controller.

Nếu relay bị kẹt tiếp điểm hoặc hỏng cuộn dây sẽ gây lỗi.

2. Relay khóa dây an toàn R71 bị hỏng

Xe sử dụng hai relay Seat Belt Switch.

Nếu relay R71 hoạt động không đúng, tín hiệu gửi về ECU sẽ sai và phát sinh lỗi D5XWKY.

3. Chập nguồn (+) trên dây tín hiệu (Hot Short Circuit)

Nếu dây tín hiệu bị chạm nguồn B+, Master Controller luôn nhận được tín hiệu bất thường.

Đây là nguyên nhân khá phổ biến sau:

  • Chuột cắn dây điện.
  • Dây cọ sát khung xe.
  • Nước xâm nhập giắc điện.
  • Sửa chữa đấu nối không đúng kỹ thuật.

4. Master Controller bị hỏng

Nếu toàn bộ relay và hệ thống dây điện đều bình thường thì khả năng cuối cùng là Master Controller bị lỗi phần cứng bên trong.

Theo tài liệu Komatsu:

Master Controller hỏng bên trong không thể sửa chữa, cần thay thế.

Quy trình kiểm tra và sửa lỗi L01 D5XWKY

Bước 1: Tắt nguồn xe

  • Chuyển khóa điện về OFF.
  • Đợi đèn hệ thống tắt hoàn toàn.
  • Ngắt giắc pin (Battery Plug).

Bước 2: Kiểm tra Relay R70

Thực hiện:

  • Rút relay R70.
  • Lắp relay cùng chủng loại còn tốt.
  • Cắm lại pin.
  • Ngồi lên ghế.
  • Cài dây an toàn.
  • Bật khóa điện ON.

Kết quả

Nếu lỗi biến mất:

→ Relay R70 đã hỏng.

Giải pháp:

  • Thay relay mới đúng mã Komatsu.

Bước 3: Kiểm tra Relay R71

Nếu R70 vẫn tốt:

  • Rút relay R71.
  • Thay relay mới cùng chủng loại.
  • Cắm pin.
  • Ngồi lên ghế.
  • Cài dây an toàn.
  • Bật khóa điện.

Kết quả

Nếu lỗi hết:

→ Relay R71 bị hỏng.

Bước 4: Kiểm tra hệ thống dây điện

Nếu hai relay đều bình thường:

Theo tài liệu Komatsu:

  • Tháo giắc relay R71.
  • Lắp T-adapter vào phía giắc cái.
  • Bật khóa điện ON.
  • Đo điện áp giữa:

R71 (Female)

  • Chân số 1
  • Chân số 2

Giá trị tiêu chuẩn

≥ 5V

Nếu điện áp không đúng:

Tiến hành kiểm tra:

  • Dây nguồn
  • Dây tín hiệu
  • Giắc nối
  • Dây bị chạm nguồn
  • Dây đứt ngầm

Bước 5: Kiểm tra Master Controller

Nếu:

  • Relay tốt
  • Dây điện tốt
  • Điện áp đạt tiêu chuẩn

Nhưng lỗi vẫn xuất hiện:

→ Kết luận:

Master Controller bị lỗi phần cứng bên trong.

Theo khuyến cáo của Komatsu:

  • Không sửa chữa bo mạch.
  • Thay Master Controller mới.

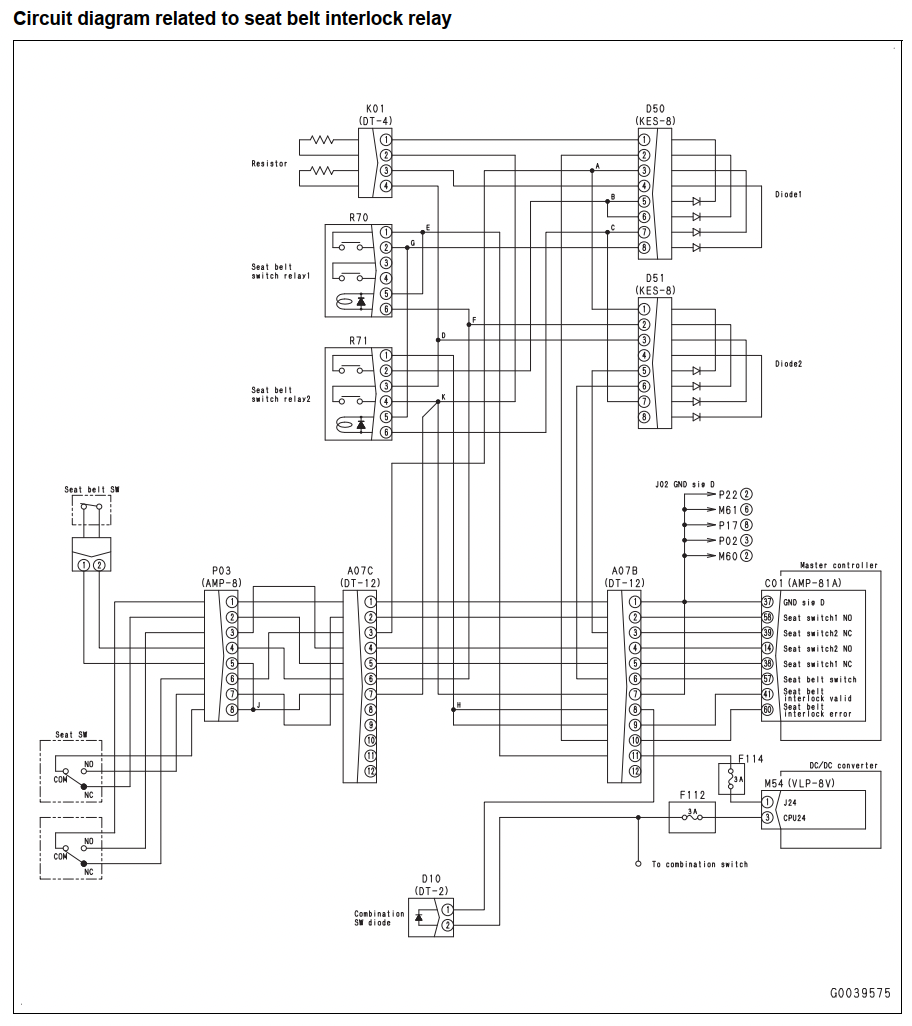

Sơ đồ mạch liên quan

Theo sơ đồ điện Komatsu, hệ thống Seat Belt Interlock gồm các thành phần:

  • Seat Belt Switch
  • Seat Switch
  • Relay R70
  • Relay R71
  • Diode D50
  • Diode D51
  • Master Controller
  • DC/DC Converter
  • Các giắc kết nối A07B, A07C, P03 và C01

Khi một trong các tín hiệu từ relay hoặc dây dẫn bất thường, Master Controller sẽ ghi nhận lỗi L01 D5XWKY.

Lưu ý khi sửa chữa

  • Luôn ngắt Battery Plug trước khi tháo relay.
  • Không đấu tắt relay để thử xe.
  • Kiểm tra kỹ tình trạng oxy hóa của các chân giắc.
  • Chỉ sử dụng relay đúng thông số của Komatsu.
  • Sau khi thay relay hoặc sửa dây điện, cần kiểm tra lại toàn bộ chức năng của công tắc ghế và dây an toàn.

Câu hỏi thường gặp

Lỗi L01 D5XWKY có làm xe dừng hoạt động không?

Không. Theo tài liệu Komatsu, đây là lỗi cảnh báo, xe vẫn có thể vận hành sau khi bật khóa điện, nhưng cần sửa chữa sớm để đảm bảo hệ thống an toàn hoạt động đúng.

Có thể xóa lỗi mà không sửa chữa không?

Có thể tạm thời reset bằng cách tắt khóa điện hoặc chuyển sang chế độ sạc. Tuy nhiên, nếu nguyên nhân chưa được khắc phục thì lỗi sẽ xuất hiện lại.

Nên kiểm tra bộ phận nào trước?

Thứ tự kiểm tra được khuyến nghị:

  1. Relay R70.
  2. Relay R71.
  3. Hệ thống dây điện và điện áp tại R71 (chân 1 và 2, tối thiểu 5V).
  4. Master Controller.

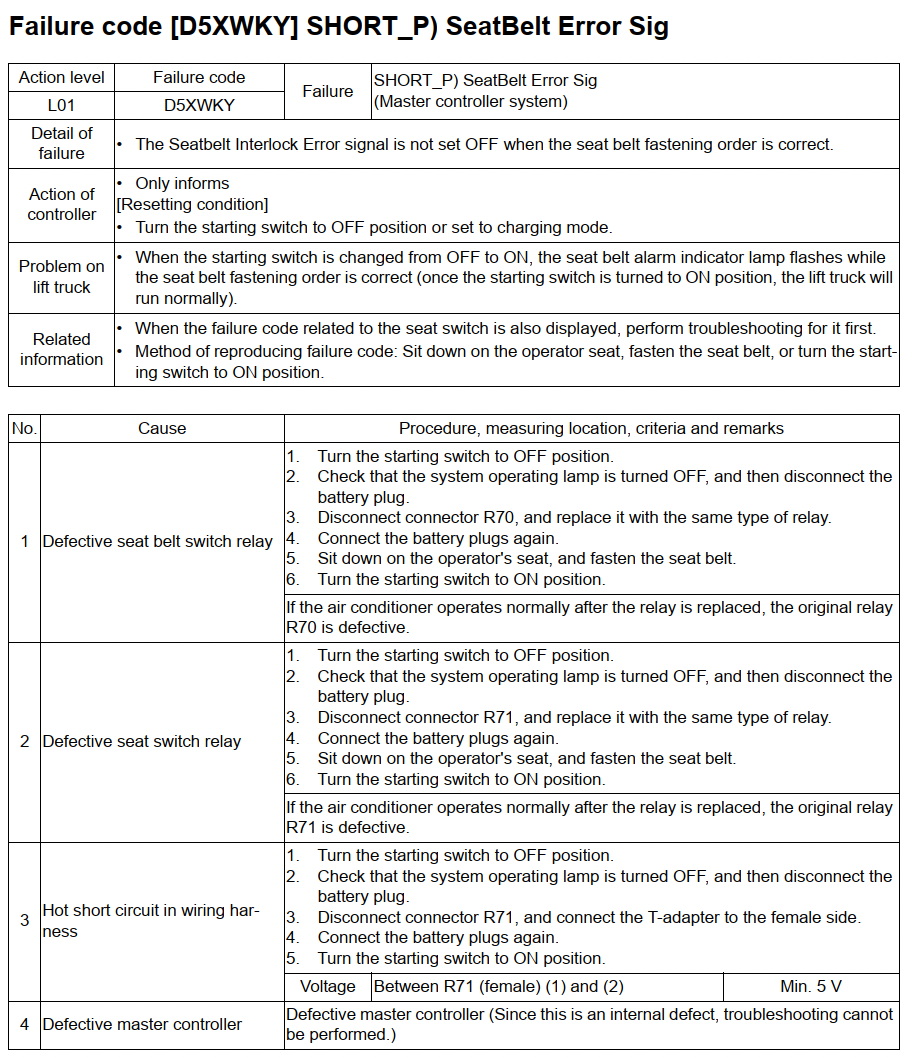

Sơ đồ sửa lỗi L01 D5XWKY (SHORT_P SeatBelt Error Sig) trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn FE30-1


(Sơ đồ sửa lỗi L01 D5XWKY page 1)


(Sơ đồ sửa lỗi L01 D5XWKY page 1)

Kết luận

Lỗi L01 D5XWKY (SHORT_P SeatBelt Error Sig) trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 chủ yếu liên quan đến hệ thống khóa dây an toàn, bao gồm relay R70, relay R71, dây dẫn và bộ điều khiển trung tâm (Master Controller). Thực hiện kiểm tra theo đúng quy trình của nhà sản xuất sẽ giúp xác định chính xác nguyên nhân và khắc phục hiệu quả, đảm bảo hệ thống an toàn của xe luôn hoạt động ổn định.
