Hướng dẫn sửa lỗi L01 D5XXKA – DISC S/Belt IL Valid Sig trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Lỗi L01 D5XXKA trên xe nâng điện Komatsu FE25-1, FE25H-1, FE30-1 là gì?

Mã lỗi L01 D5XXKA – DISC S/Belt IL Valid Sig (Seat Belt Interlock Valid Signal) là lỗi liên quan đến tín hiệu xác nhận hợp lệ của hệ thống khóa liên động dây an toàn (Seat Belt Interlock) trong bộ điều khiển trung tâm (Master Controller).

Lỗi xuất hiện khi:

• Bộ điều khiển trung tâm (Master Controller) đang lưu trạng thái Seat Belt Interlock = VALID.
• Tuy nhiên tín hiệu đầu vào Seat Belt Interlock Valid Signal lại ở trạng thái OFF.

Nói cách khác, Master Controller phát hiện tín hiệu xác nhận của mạch khóa liên động dây an toàn không khớp với trạng thái đang lưu, dẫn đến phát sinh mã lỗi L01 D5XXKA.

Triệu chứng khi xuất hiện lỗi L01 D5XXKA

Khi xe nâng điện Komatsu FE25-1, FE25H-1 hoặc FE30-1 xuất hiện lỗi này, người vận hành sẽ thấy:

• Màn hình hiển thị mã lỗi L01 D5XXKA
• Xe vẫn hoạt động bình thường
• Không giới hạn chức năng nâng hoặc di chuyển
• Đây chỉ là lỗi cảnh báo (Only informs)

Theo tài liệu của Komatsu:

Lift truck operates normally.

Điều kiện phát sinh lỗi

Lỗi thường được ghi nhận khi:

• Bật khóa điện (Starting Switch ON)
• ECU kiểm tra trạng thái Seat Belt Interlock
• Tín hiệu Valid bị mất hoặc không đúng

Điều kiện tự xóa lỗi

Sau khi sửa chữa xong, chỉ cần:

• Tắt khóa điện (OFF)

hoặc

• Đưa xe sang chế độ sạc (Charging Mode)

Sau khi khởi động lại xe, lỗi sẽ tự được xóa nếu nguyên nhân đã được khắc phục.

Nguyên nhân gây lỗi L01 D5XXKA

Theo tài liệu kỹ thuật Komatsu, có 04 nguyên nhân chính.

1. Diode D10 bị hỏng

Đây là nguyên nhân được kiểm tra đầu tiên.

Diode D10 có nhiệm vụ:

• chống dòng ngược
• bảo vệ tín hiệu Seat Belt Interlock

Nếu diode bị chập hoặc đứt sẽ làm ECU nhận sai tín hiệu.

Cách kiểm tra

Bước 1

• Tắt khóa điện.

Bước 2

Đảm bảo toàn bộ đèn hệ thống đã tắt.

Bước 3

Ngắt giắc pin xe.

Bước 4

Rút giắc D10.

Bước 5

Đặt đồng hồ về thang Diode Test.

Đo:

Chiều thuận

• D10 chân (1) (+)
• D10 chân (2) (-)

Kết quả:

Không thông mạch

Sau đó đổi chiều:

• D10 chân (2) (+)
• D10 chân (1) (-)

Kết quả:

Thông mạch

Nếu kết quả không đúng như trên thì cần:

Thay mới Diode D10.

2. Cầu chì F112 bị đứt

Một nguyên nhân khá phổ biến là cầu chì F112 bị cháy.

Kiểm tra

• OFF khóa điện
• Chờ hệ thống tắt
• Ngắt pin
• Tháo cầu chì F112

Đo điện trở giữa hai đầu cầu chì.

Tiêu chuẩn:

≤ 1 Ω

Nếu cầu chì đứt:

• Thay cầu chì mới đúng dòng.

Lưu ý:

Nếu F112 bị cháy thì rất có thể hệ thống đang có chập mạch, cần tìm nguyên nhân trước khi thay cầu chì.

3. Đứt dây điện hoặc tiếp xúc kém

Nếu Diode và Fuse đều tốt thì cần kiểm tra dây điện.

Theo sơ đồ mạch, cần kiểm tra các đường dây:

Từ:

C01 chân 41

↓

D10 chân 1

Điện trở tiêu chuẩn:

≤ 1 Ω

Tiếp tục kiểm tra:

D10 chân 2

↓

M54 chân 3

Điện trở:

≤ 1 Ω

Nếu điện trở lớn:

• dây bị đứt
• oxy hóa
• tiếp xúc kém
• lỏng chân giắc

Cần:

• vệ sinh giắc
• ép lại chân cos
• thay dây nếu cần

4. Master Controller bị lỗi

Nếu:

• D10 tốt
• F112 tốt
• dây dẫn tốt

thì nguyên nhân cuối cùng là:

Master Controller bị lỗi bên trong.

Theo tài liệu Komatsu:

Đây là lỗi nội bộ nên không thể sửa chữa bằng phương pháp kiểm tra thông thường, cần thay thế hoặc sửa chữa bộ điều khiển chuyên dụng.

Trình tự kiểm tra khuyến nghị

Để tiết kiệm thời gian sửa chữa, nên thực hiện theo đúng thứ tự sau:

Bước 1

Kiểm tra Diode D10.

↓

Bước 2

Kiểm tra cầu chì F112.

↓

Bước 3

Đo thông mạch dây điện:

• C01 (41) ↔ D10 (1)
• D10 (2) ↔ M54 (3)

↓

Bước 4

Kiểm tra toàn bộ giắc cắm.

↓

Bước 5

Nếu tất cả đều đạt tiêu chuẩn, tiến hành kiểm tra hoặc thay Master Controller.

Lưu ý kỹ thuật

Theo tài liệu Komatsu:

• Nếu xe đồng thời xuất hiện lỗi Seat Switch, hãy khắc phục lỗi Seat Switch trước, sau đó mới xử lý mã lỗi L01 D5XXKA.
• Mã lỗi được tạo khi bật khóa điện, vì vậy sau khi sửa chữa cần khởi động lại xe để xác nhận lỗi đã được xóa.
• Luôn ngắt nguồn pin trước khi tháo giắc điện để đảm bảo an toàn và tránh làm hỏng bộ điều khiển.

Sơ đồ sửa lỗi L01 D5XXKA DISC S/Belt IL Valid Sig trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1

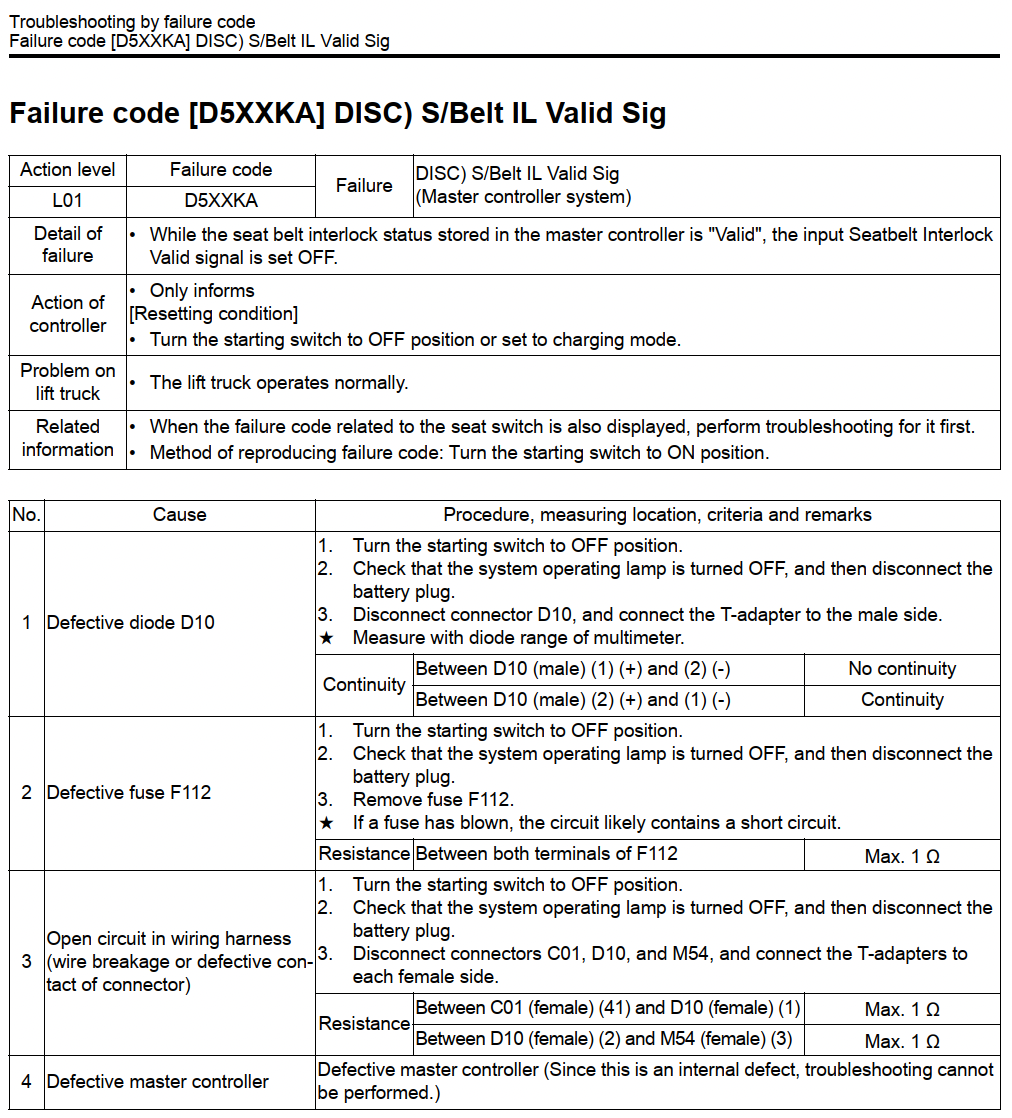

(Sơ đồ sửa lỗi L01 D5XXKA page 1)

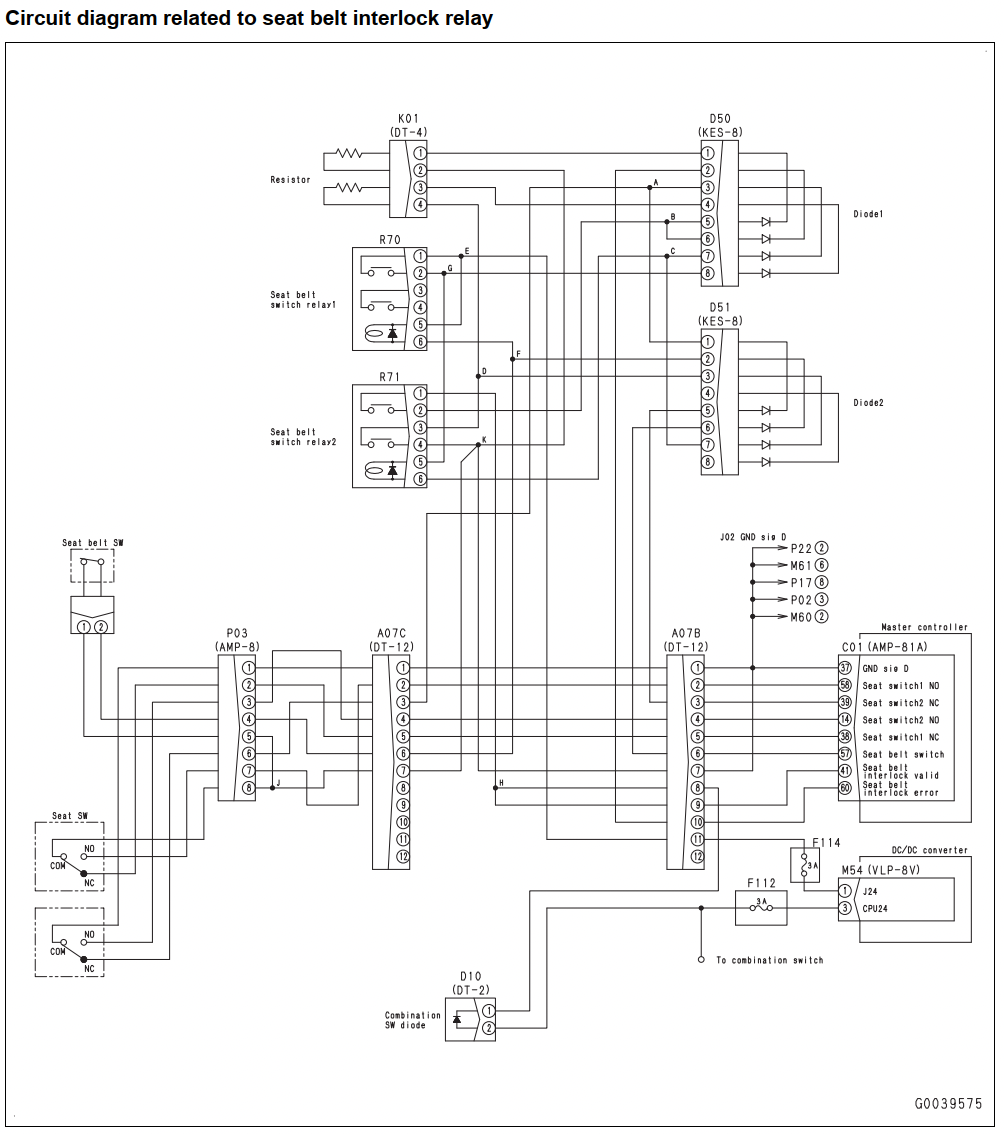

(Sơ đồ sửa lỗi L01 D5XXKA page 2)

Kết luận

Lỗi L01 D5XXKA – DISC S/Belt IL Valid Sig trên xe nâng điện Komatsu FE25-1, FE25H-1 (2.5 tấn) và Komatsu FE30-1 (3 tấn) chủ yếu liên quan đến mạch tín hiệu xác nhận khóa liên động dây an toàn (Seat Belt Interlock Valid Signal). Trong đa số trường hợp, nguyên nhân đến từ diode D10, cầu chì F112 hoặc hệ thống dây dẫn. Chỉ khi các thành phần này đều hoạt động bình thường mới cần kiểm tra đến Master Controller. Việc thực hiện đúng quy trình kiểm tra theo tài liệu kỹ thuật của Komatsu sẽ giúp xác định nguyên nhân nhanh chóng, giảm thời gian dừng xe và hạn chế thay thế linh kiện không cần thiết.
