Hướng dẫn sửa lỗi L01 D5XXKY trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Lỗi L01 D5XXKY trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là gì?

Mã lỗi L01 D5XXKY xuất hiện trên các dòng xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1 khi bộ điều khiển trung tâm (Master Controller) phát hiện tín hiệu xác nhận khóa dây an toàn (Seat Belt Interlock Valid Signal) không phù hợp với cấu hình đã được cài đặt trong bộ điều khiển.

Tên đầy đủ của lỗi:

L01 D5XXKY – SHORT_P) S/Belt IL Valid Sig (Master Controller System)

Đây là lỗi thuộc hệ thống điều khiển trung tâm (Master Controller System) và liên quan trực tiếp đến hệ thống liên động dây an toàn (Seat Belt Interlock).

Ý nghĩa của lỗi L01 D5XXKY

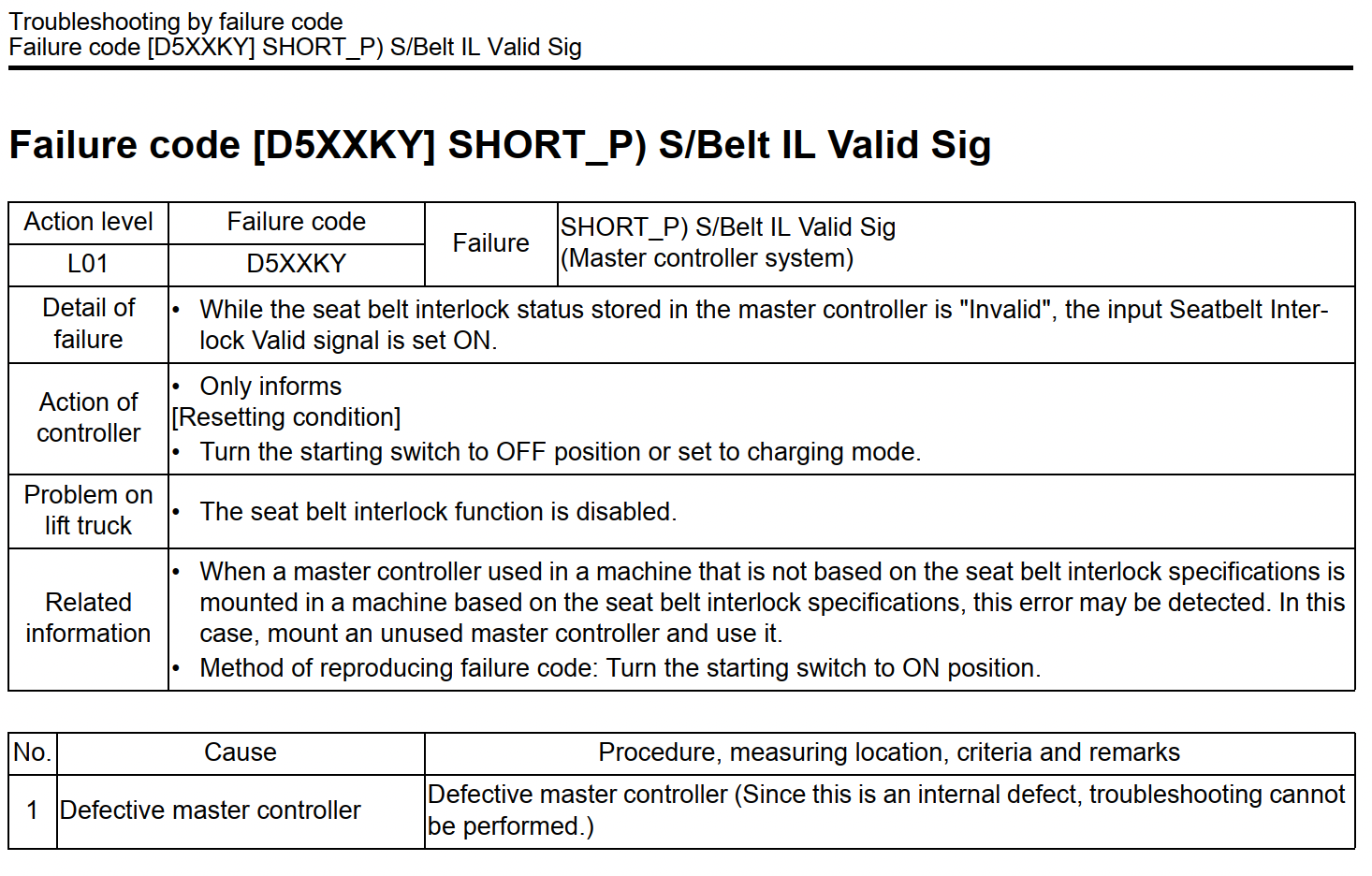

Theo tài liệu kỹ thuật của Komatsu:

Khi trạng thái Seat Belt Interlock được lưu trong bộ điều khiển trung tâm đang ở chế độ:

• Invalid (Không sử dụng chức năng khóa dây an toàn)

nhưng bộ điều khiển lại nhận được:

• Seat Belt Interlock Valid Signal = ON

thì bộ điều khiển xác định có sự bất thường và sinh ra mã lỗi:

L01 D5XXKY

Nói đơn giản hơn:

Master Controller nhận được tín hiệu báo rằng xe có sử dụng hệ thống khóa dây an toàn, trong khi cấu hình bên trong ECU lại được thiết lập là không sử dụng chức năng này.

Hiện tượng khi xe báo lỗi L01 D5XXKY

Khi lỗi xuất hiện, người vận hành có thể gặp các hiện tượng sau:

• Màn hình hiển thị mã lỗi L01 D5XXKY
• Đèn cảnh báo sáng
• Chức năng Seat Belt Interlock bị vô hiệu hóa
• Xe vẫn có thể hoạt động bình thường ở nhiều trường hợp
• Đây chủ yếu là lỗi cảnh báo cấu hình của bộ điều khiển

Nguyên nhân gây lỗi L01 D5XXKY

Theo tài liệu sửa chữa Komatsu, nguyên nhân được xác định là:

1. Master Controller bị lỗi (Defective Master Controller)

Đây là nguyên nhân duy nhất được Komatsu liệt kê.

Do lỗi nằm bên trong bộ điều khiển trung tâm nên:

• Không thể đo kiểm bằng đồng hồ
• Không có quy trình sửa chữa linh kiện
• Không thể xử lý bằng việc kiểm tra dây điện hay cảm biến

Komatsu đánh giá đây là:

Internal Defect

tức là lỗi nội bộ của bộ điều khiển.

Một trường hợp thường gặp ngoài thực tế

Komatsu cũng lưu ý một trường hợp khá phổ biến:

Nếu sử dụng:

• Master Controller lấy từ xe không có chức năng Seat Belt Interlock

để lắp sang:

• xe có cấu hình Seat Belt Interlock

thì lỗi L01 D5XXKY có thể xuất hiện ngay sau khi bật khóa điện.

Nguyên nhân là do:

• cấu hình phần mềm của Master Controller không phù hợp với cấu hình thực tế của xe.

Cách sửa lỗi L01 D5XXKY

Bước 1: Tắt khóa điện

Đưa công tắc điện về vị trí:

OFF

hoặc

Đưa xe sang chế độ:

Charging Mode

Theo tài liệu của Komatsu, đây là điều kiện để reset lỗi.

Bước 2: Khởi động lại xe

Bật khóa điện trở lại.

Nếu lỗi chỉ xuất hiện tạm thời, mã lỗi có thể biến mất.

Nếu vẫn còn báo lỗi, tiếp tục kiểm tra.

Bước 3: Kiểm tra lịch sử thay Master Controller

Kiểm tra xem xe có:

• mới thay Master Controller
• thay ECU cũ
• thay bộ điều khiển từ xe khác

hay không.

Nếu có, cần xác minh:

Master Controller đang lắp có đúng Part Number và đúng cấu hình của dòng:

• Komatsu FE25-1
• Komatsu FE25H-1
• Komatsu FE30-1

Bước 4: Kiểm tra cấu hình Seat Belt Interlock

Đối chiếu:

• cấu hình xe thực tế
• cấu hình được lập trình trong Master Controller

Nếu không trùng nhau, cần sử dụng đúng bộ điều khiển theo cấu hình của xe.

Bước 5: Thay Master Controller

Theo tài liệu kỹ thuật Komatsu:

Nếu xác định Master Controller bị lỗi nội bộ thì:

không thể sửa chữa.

Giải pháp duy nhất là:

Thay Master Controller mới hoặc bộ điều khiển đúng cấu hình của xe.

Điều kiện xóa lỗi

Sau khi xử lý nguyên nhân:

• Tắt khóa điện
• Hoặc chuyển sang chế độ sạc

sau đó khởi động lại xe.

Nếu bộ điều khiển hoạt động bình thường, mã lỗi sẽ tự mất.

Lưu ý quan trọng

Komatsu có ghi chú rất rõ:

Nếu Master Controller của xe không hỗ trợ Seat Belt Interlock được lắp sang xe có hỗ trợ Seat Belt Interlock, thì lỗi L01 D5XXKY sẽ xuất hiện ngay khi bật khóa điện.

Trong trường hợp này:

Không cần kiểm tra dây điện hoặc cảm biến, mà cần thay đúng Master Controller theo cấu hình xe.

Tóm tắt quy trình xử lý lỗi L01 D5XXKY

Câu hỏi thường gặp (FAQ)

Lỗi L01 D5XXKY có làm xe dừng hoạt động không?

Không. Theo tài liệu của Komatsu, đây là lỗi cảnh báo và chủ yếu làm vô hiệu hóa chức năng Seat Belt Interlock, xe vẫn có thể hoạt động trong nhiều trường hợp.

Có thể sửa Master Controller bị lỗi không?

Không. Đây là lỗi nội bộ của bộ điều khiển (Internal Defect), Komatsu không đưa ra quy trình sửa chữa mà khuyến nghị thay thế.

Có cần kiểm tra dây điện hoặc cảm biến dây an toàn không?

Theo tài liệu kỹ thuật cung cấp, không. Nguyên nhân được xác định nằm ở Master Controller hoặc cấu hình bộ điều khiển không phù hợp.

Khi nào lỗi L01 D5XXKY thường xuất hiện?

Lỗi thường xuất hiện sau khi:

• Thay Master Controller không đúng cấu hình.
• Lắp bộ điều khiển từ xe khác.
• Bộ điều khiển trung tâm bị lỗi nội bộ.

Sơ đồ sửa lỗi L01 D5XXKY trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn FE30-1

(Sơ đồ sửa lỗi L01 D5XXKY)

Kết luận

Lỗi L01 D5XXKY – SHORT_P) S/Belt IL Valid Sig trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1 là lỗi liên quan đến hệ thống điều khiển trung tâm (Master Controller) và chức năng liên động dây an toàn (Seat Belt Interlock). Theo tài liệu kỹ thuật của Komatsu, nguyên nhân chủ yếu là Master Controller bị lỗi nội bộ hoặc bộ điều khiển được lắp không đúng cấu hình của xe. Cách xử lý hiệu quả nhất là kiểm tra đúng chủng loại Master Controller và thay thế bộ điều khiển nếu cần thiết.
