Lỗi D862KA xe nâng điện Komatsu FE25-1, FE25H-1, FE30-1 | Nguyên nhân và cách sửa

Lỗi D862KA trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1 – Nguyên nhân và cách khắc phục chi tiết

Nếu màn hình xe nâng điện Komatsu hiển thị mã lỗi D862KA, điều này cho biết hệ thống KOMTRAX phát hiện mạch anten GPS bị hở (GPS Antenna Open Circuit). Đây là lỗi không ảnh hưởng trực tiếp đến khả năng vận hành của xe nhưng sẽ khiến chức năng định vị GPS trên hệ thống KOMTRAX không hoạt động.

Trong bài viết này, chúng tôi sẽ hướng dẫn chi tiết cách kiểm tra và sửa lỗi D862KA trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 theo đúng tài liệu kỹ thuật của Komatsu.

Lỗi D862KA là gì?

Tên đầy đủ của lỗi:

D862KA – GPS Antenna Open Circuit (KOMTRAX System)

Ý nghĩa lỗi:

Bộ điều khiển KOMTRAX phát hiện tín hiệu từ anten GPS bị mất do:

Mạch anten GPS bị đứt.
Dây tín hiệu anten bị hở.
Giắc kết nối anten bị lỏng hoặc tiếp xúc kém.
Anten GPS bị hỏng.

D862KA áp dụng cho những dòng xe nào?

Lỗi này thường gặp trên các dòng xe nâng điện Komatsu được trang bị hệ thống KOMTRAX, bao gồm:

Xe nâng điện Komatsu FE25-1 (2.5 tấn)
Xe nâng điện Komatsu FE25H-1 (2.5 tấn)
Xe nâng điện Komatsu FE30-1 (3 tấn)

Dấu hiệu khi xe báo lỗi D862KA

Khi xuất hiện mã lỗi D862KA, xe thường có các biểu hiện:

Màn hình hiển thị mã lỗi D862KA.
Hệ thống định vị GPS của KOMTRAX không hoạt động.
Không gửi được vị trí xe về hệ thống quản lý.
Các chức năng vận hành, nâng hạ và di chuyển của xe vẫn hoạt động bình thường.

Theo tài liệu của Komatsu:

GPS positioning system does not work.

Nguyên nhân gây lỗi D862KA

Theo tài liệu kỹ thuật Komatsu, nguyên nhân của lỗi chỉ tập trung vào hệ thống anten GPS.

1. Anten GPS bị hỏng

Sau thời gian sử dụng lâu dài hoặc do môi trường làm việc khắc nghiệt:

Va đập
Nước xâm nhập
Oxy hóa

Anten GPS có thể bị hỏng và không truyền được tín hiệu về bộ KOMTRAX.

2. Dây tín hiệu anten GPS bị đứt hoặc hở mạch

Đây là nguyên nhân phổ biến nhất.

Dây anten có thể:

Đứt ngầm bên trong
Chuột cắn
Gập gãy
Bị kéo căng

Khi dây bị hở mạch, KOMTRAX sẽ phát hiện ngay và sinh ra mã lỗi D862KA.

3. Giắc kết nối anten tiếp xúc kém

Theo sơ đồ của Komatsu, cần kiểm tra đầu nối A giữa anten GPS và bộ điều khiển KOMTRAX.

Có thể gặp các tình trạng:

Giắc lỏng
Chân cắm bị oxy hóa
Chân pin cong
Tiếp xúc không ổn định

Đây cũng là nguyên nhân thường gặp.

4. Dây tín hiệu bị chập

Ngoài hở mạch, dây tín hiệu cũng có thể:

Chạm mass
Chập giữa các lõi dây

Khi đó bộ điều khiển sẽ không nhận được tín hiệu GPS chính xác.

Triệu chứng của lỗi D862KA

Khi lỗi xuất hiện:

Xe vẫn chạy bình thường.
Không giới hạn tốc độ.
Không ảnh hưởng hệ thống nâng hạ.
Không ảnh hưởng động cơ điện.
Chỉ mất chức năng định vị GPS của KOMTRAX.

Điều kiện xuất hiện lỗi

Theo tài liệu Komatsu:

Bật khóa điện (Starting Switch ON).

Ngay khi bật chìa khóa sang vị trí ON, bộ điều khiển sẽ kiểm tra hệ thống GPS.

Nếu phát hiện mạch anten bị hở, lỗi D862KA sẽ xuất hiện ngay.

Hướng dẫn kiểm tra và sửa lỗi D862KA

Bước 1: Kiểm tra anten GPS

Quan sát trực quan:

Anten có bị nứt vỡ không.
Có dấu hiệu nước vào không.
Có bị va đập mạnh không.

Nếu anten hỏng, nên thay mới đúng chủng loại.

Bước 2: Kiểm tra dây anten

Kiểm tra toàn bộ dây từ:

GPS Antenna → Bộ KOMTRAX

Lưu ý:

Đứt dây
Gập dây
Chuột cắn
Cháy dây

Nếu phát hiện hư hỏng:

Hàn nối đúng kỹ thuật.
Hoặc thay dây mới.

Bước 3: Kiểm tra giắc kết nối A

Đây là bước rất quan trọng.

Thực hiện:

Rút giắc.
Kiểm tra chân pin.
Vệ sinh bằng dung dịch vệ sinh tiếp điểm điện.
Kiểm tra chân pin có bị cong không.
Cắm lại chắc chắn.

Bước 4: Kiểm tra thông mạch

Sử dụng đồng hồ VOM:

Đo liên tục dây tín hiệu.
Đo xem có bị hở mạch hay không.
Kiểm tra chập giữa các dây.

Nếu dây bị hở hoặc chập:

Thay dây.

Bước 5: Thay anten GPS nếu cần

Nếu:

Dây tốt
Giắc tốt

nhưng lỗi vẫn tồn tại thì cần thay anten GPS.

Bước 6: Kiểm tra lại

Sau khi sửa:

Tắt khóa điện.
Chờ khoảng 10–20 giây.
Bật khóa điện trở lại.

Theo tài liệu Komatsu:

Khi nguyên nhân gây lỗi được loại bỏ, xe sẽ tự động trở lại trạng thái bình thường, không cần thao tác reset thủ công.

Bộ điều khiển xử lý lỗi như thế nào?

Theo tài liệu Komatsu:

Không giới hạn chức năng vận hành.
Không khóa xe.
Không yêu cầu reset.
Sau khi sửa xong, lỗi sẽ tự mất khi bật lại khóa điện.

Những lưu ý khi sửa lỗi D862KA

Không cắt nối dây GPS bằng phương pháp thủ công nếu không đúng tiêu chuẩn.
Không thay anten GPS không đúng chủng loại Komatsu.
Luôn kiểm tra kỹ đầu nối A trước khi kết luận hỏng anten.
Nếu xe thường xuyên làm việc ngoài trời, nên kiểm tra tình trạng chống nước của anten và giắc kết nối định kỳ.

Câu hỏi thường gặp (FAQ)

Lỗi D862KA có làm xe không chạy được không?

Không. Lỗi này chỉ ảnh hưởng đến hệ thống định vị GPS của KOMTRAX, xe vẫn vận hành bình thường.

Có cần reset sau khi sửa không?

Không cần. Sau khi khắc phục nguyên nhân (anten, dây hoặc giắc kết nối), bộ điều khiển sẽ tự động xóa lỗi khi bật lại khóa điện.

Nguyên nhân phổ biến nhất của lỗi D862KA là gì?

Trong thực tế, nguyên nhân thường gặp nhất là:

Giắc kết nối anten GPS bị lỏng hoặc oxy hóa.
Dây tín hiệu anten bị đứt ngầm.
Anten GPS bị hỏng do môi trường làm việc.

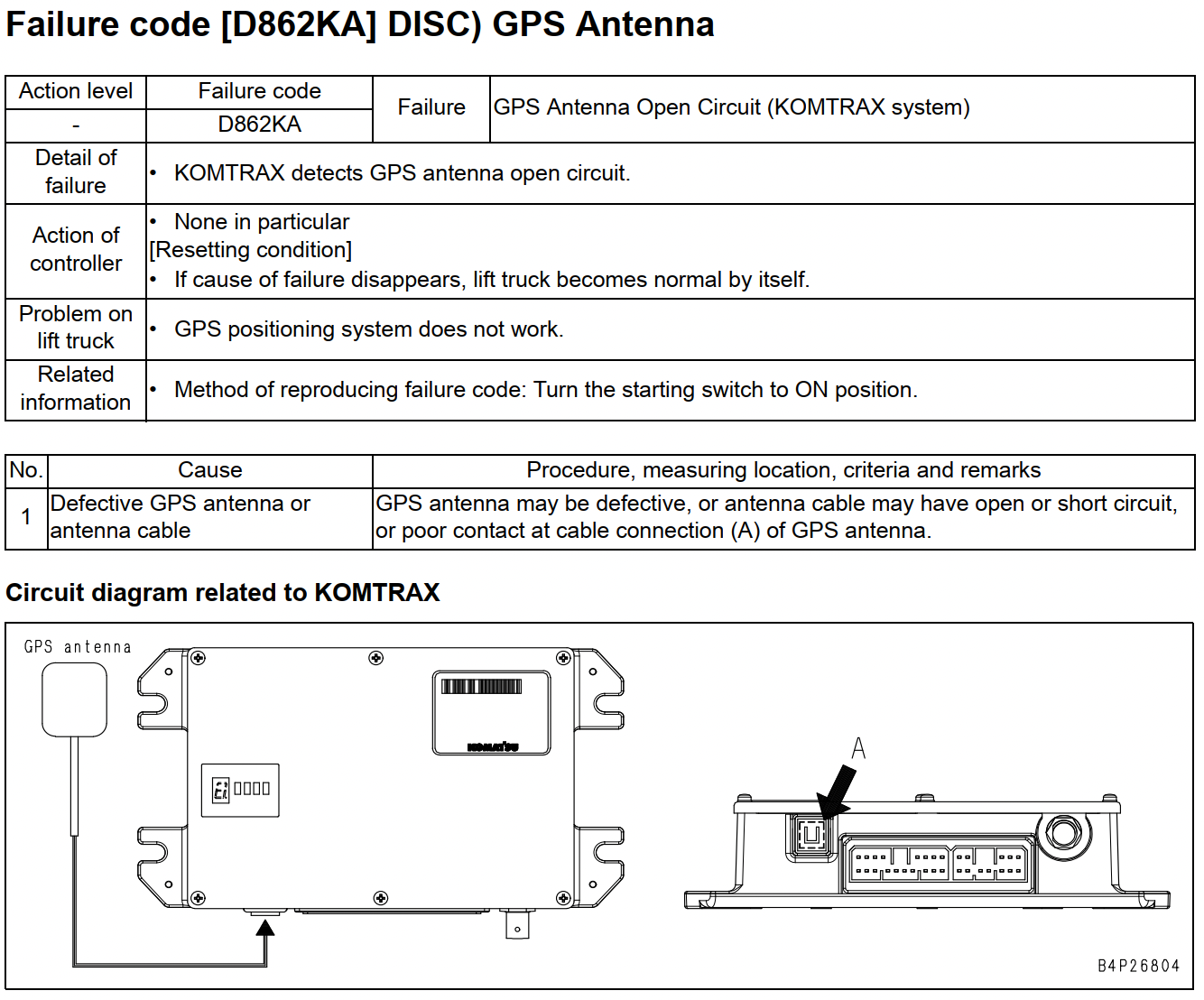

Sơ đồ sửa lỗi D862KA (GPS Antenna Open Circuit) trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1.

(Sơ đồ sửa lỗi D862KA)

Kết luận

Lỗi D862KA trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1 là lỗi liên quan đến mạch anten GPS của hệ thống KOMTRAX. Mặc dù không ảnh hưởng đến khả năng vận hành của xe, lỗi này sẽ khiến chức năng định vị GPS và quản lý xe từ xa không hoạt động.

Để xử lý triệt để, cần kiểm tra theo đúng trình tự: anten GPS → dây tín hiệu → giắc kết nối A → thông mạch → thay anten nếu cần. Sau khi nguyên nhân được khắc phục, hệ thống sẽ tự động trở lại trạng thái bình thường mà không cần reset.
