Hướng dẫn sửa lỗi D8ALKA xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1 chi tiết

Hướng dẫn sửa lỗi D8ALKA trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Lỗi D8ALKA là gì?

D8ALKA là mã lỗi liên quan đến đèn báo hoạt động hệ thống KOMTRAX (System Operating Lamp - KMTX) trên các dòng xe nâng điện:

  • Komatsu FE25-1 (2.5 tấn)
  • Komatsu FE25H-1 (2.5 tấn)
  • Komatsu FE30-1 (3 tấn)

Theo tài liệu kỹ thuật chính hãng Komatsu, mã lỗi D8ALKA có ý nghĩa:

System Operating Lamp (KMTX) Open Circuit (KOMTRAX System)

Hay nói cách khác:

Mạch đèn báo hoạt động của hệ thống KOMTRAX bị hở mạch.

Hiện tượng khi xe báo lỗi D8ALKA

Khi bật khóa điện (ON):

  • Xe xuất hiện mã lỗi D8ALKA.
  • Đèn báo System Operating Lamp không sáng đúng quy định.
  • KOMTRAX phát hiện điện áp đầu ra quá thấp.
  • Chức năng ghi dữ liệu của KOMTRAX có thể bị ảnh hưởng.

Theo tài liệu Komatsu:

  • Sau khoảng 3 giây kể từ khi bật khóa ON.
  • Nếu KOMTRAX không điều khiển được đèn báo và điện áp đầu ra chỉ còn khoảng 5V hoặc thấp hơn, hệ thống sẽ kết luận đường mạch đã bị hở và sinh ra lỗi D8ALKA.

Nguyên lý phát hiện lỗi D8ALKA

Trong điều kiện bình thường:


Khóa điện ON
↓

KOMTRAX cấp tín hiệu

↓

Đèn System Operating Lamp sáng

↓

Điện áp đầu ra bình thường

↓

Không có lỗi

Nếu xảy ra:

  • Cầu chì đứt
  • Dây điện bị đứt
  • Jack cắm lỏng
  • Đèn báo hỏng
  • Hộp KOMTRAX hỏng

thì:


Điện áp đầu ra < 5V

↓

KOMTRAX nhận biết mạch hở

↓

Sinh mã lỗi D8ALKA

Ảnh hưởng của lỗi D8ALKA

Lỗi này không làm xe mất khả năng di chuyển.

Tuy nhiên:

  • Đèn báo hệ thống KOMTRAX không hoạt động.
  • KOMTRAX có thể không ghi dữ liệu chính xác.
  • Không nên rút giắc pin khi đèn System Operating Lamp đang sáng.

Komatsu cũng cảnh báo:

Nếu ngắt giắc pin khi đèn System Operating Lamp đang sáng, dữ liệu lưu trong bộ nhớ KOMTRAX có thể bị mất.

Nguyên nhân gây lỗi D8ALKA

Theo tài liệu sửa chữa Komatsu, lỗi D8ALKA chủ yếu xuất phát từ 3 nguyên nhân.

1. Cầu chì F113 bị hỏng

Đây là nguyên nhân được kiểm tra đầu tiên.

Triệu chứng:

  • Cầu chì F113 bị đứt.
  • Không cấp nguồn cho mạch đèn báo.

Nếu cầu chì bị cháy cần kiểm tra thêm:

  • Có chạm mass không.
  • Có chập dây không.

2. Đứt dây điện hoặc tiếp xúc kém

Đây là nguyên nhân phổ biến nhất.

Có thể xảy ra tại:

  • Giắc CK01
  • Giắc M08
  • Giắc M54

Hoặc:

  • Dây bị đứt ngầm.
  • Oxy hóa chân giắc.
  • Chân cắm bị lỏng.
  • Tiếp xúc kém.

3. Hỏng hộp KOMTRAX

Nếu:

  • Cầu chì bình thường
  • Dây điện bình thường
  • Jack cắm bình thường

thì khả năng cao:

Terminal KOMTRAX bị hỏng bên trong.

Đây là lỗi nội bộ và Komatsu không hướng dẫn sửa chữa mà phải thay thế thiết bị.

Quy trình kiểm tra và sửa lỗi D8ALKA

Bước 1: Tắt khóa điện

Chuyển khóa điện về vị trí:

OFF

Bước 2: Kiểm tra đèn báo System Operating Lamp

Đảm bảo:

  • Đèn đã tắt hoàn toàn.

Sau đó:

  • Ngắt giắc pin chính.

Bước 3: Kiểm tra cầu chì F113

Tháo cầu chì F113 (2A) trong hộp cầu chì.

Đo điện trở hai đầu cầu chì.

Giá trị tiêu chuẩn:

≤ 1 Ω

Nếu:

  • Điện trở vô cùng
  • Không thông mạch

=> Thay cầu chì mới.

Nếu cầu chì tiếp tục cháy:

Cần kiểm tra:

  • Chập dây.
  • Chạm mass.
  • Dây nguồn bị cọ sát.

Bước 4: Kiểm tra hệ thống dây điện

Ngắt các giắc:

  • CK01
  • M08
  • M54

Sau đó đo liên tục dây dẫn.

Kiểm tra đường dây thứ nhất

Đo giữa:

M08 (chân 1) ↔ M54 (chân 1)

Tiêu chuẩn:

≤ 1 Ω

Kiểm tra đường dây thứ hai

Đo giữa:

CK01 (chân 15) ↔ M08 (chân 2)

Tiêu chuẩn:

≤ 1 Ω

Nếu điện trở lớn hoặc không thông mạch:

  • Đứt dây.
  • Lỏng chân giắc.
  • Tiếp xúc kém.

Khắc phục bằng cách:

  • Thay dây.
  • Ép lại cos.
  • Làm sạch chân jack.
  • Thay jack nếu cần.

Bước 5: Kiểm tra hộp KOMTRAX

Nếu:

  • Cầu chì tốt.
  • Dây điện tốt.
  • Jack tốt.

Nhưng lỗi vẫn tồn tại.

Kết luận:

Hộp KOMTRAX Terminal bị lỗi.

Theo hướng dẫn của Komatsu:

  • Không sửa chữa bên trong.
  • Thay thế cụm KOMTRAX mới.

Sơ đồ mạch liên quan

Đối với dòng FE25-1 / FE25H-1:

Mạch gồm các thành phần:

  • Master Controller
  • Fuse F113 (2A)
  • DC/DC Converter
  • KOMTRAX Terminal CK01
  • System Operating Lamp M08
  • ID Key Controller
  • Monitor Panel

Đối với dòng FE30-1:

Nguyên lý hoàn toàn tương tự:

  • Master Controller
  • Fuse F113
  • DC/DC Converter
  • KOMTRAX
  • Đèn báo System Operating Lamp

Chỉ khác một số ký hiệu đầu nối trên sơ đồ điện.

Lưu ý khi sửa lỗi D8ALKA

  • Không thay KOMTRAX ngay khi chưa kiểm tra dây điện.
  • Luôn kiểm tra cầu chì F113 đầu tiên.
  • Không rút giắc pin khi đèn System Operating Lamp còn sáng.
  • Sau khi sửa xong cần xóa lỗi và bật khóa điện để xác nhận mã lỗi không xuất hiện lại.

Cách phòng tránh lỗi D8ALKA

Để hạn chế phát sinh lỗi:

  • Kiểm tra định kỳ cầu chì F113.
  • Vệ sinh các đầu giắc điện.
  • Không để nước xâm nhập vào hộp KOMTRAX.
  • Kiểm tra dây điện khi bảo dưỡng xe.
  • Không tự ý đấu nối thêm phụ tải vào mạch KOMTRAX.

Sơ đồ hướng dẫn sửa lỗi D8ALKA xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1 chi tiết

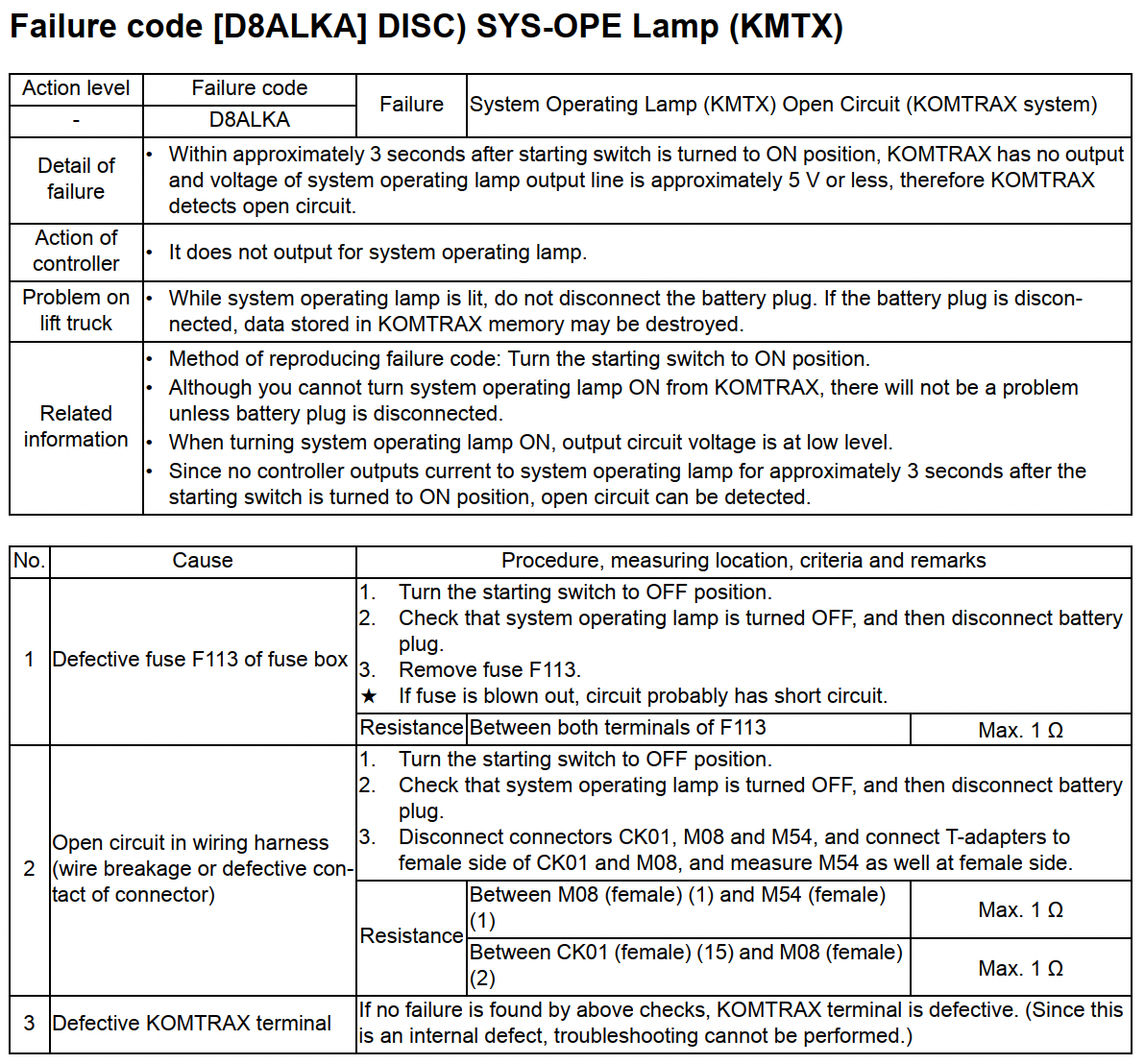

(Sơ đồ hướng dẫn sửa lỗi D8ALKA page 1)

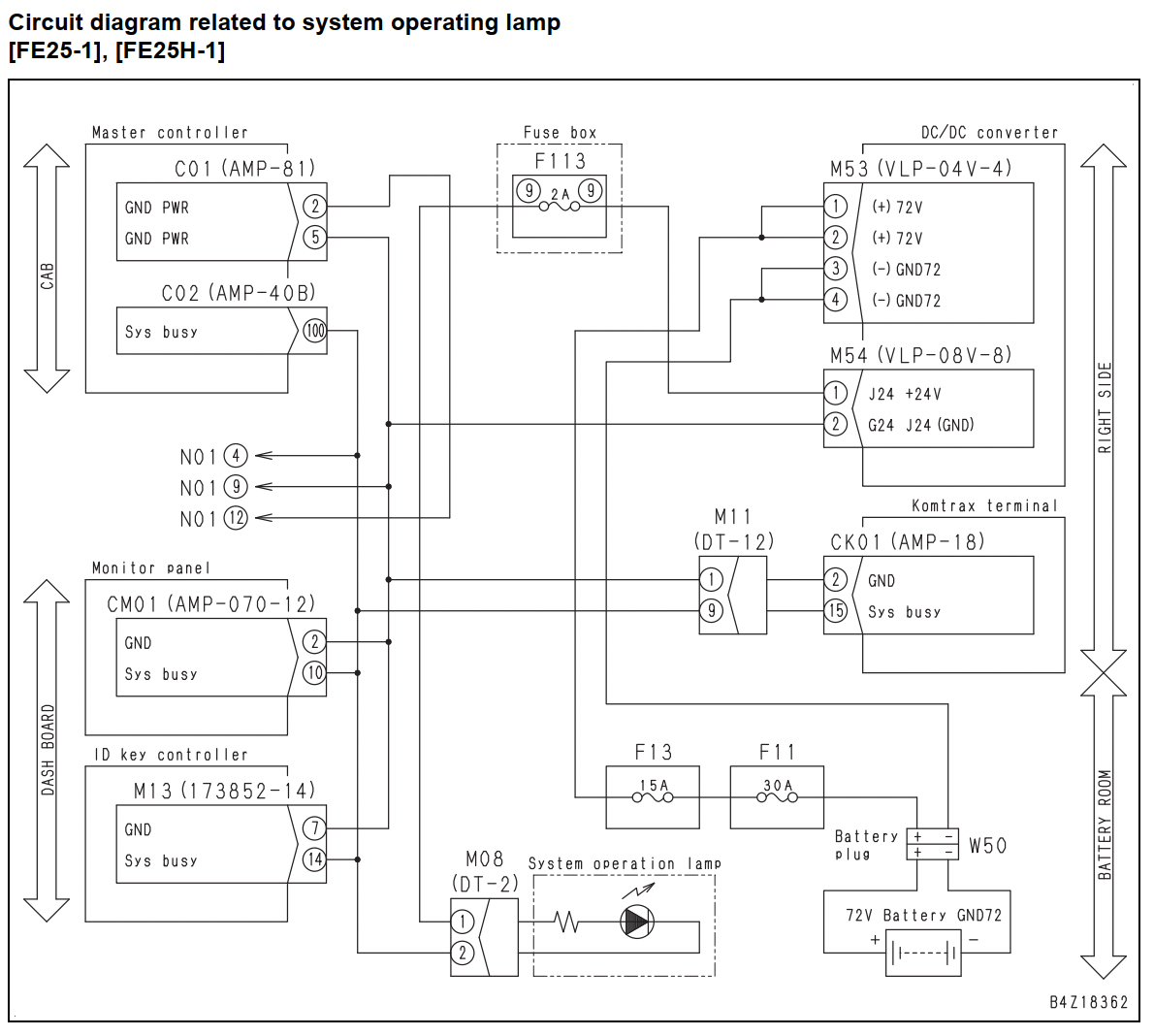

(Sơ đồ hướng dẫn sửa lỗi D8ALKA page 2)

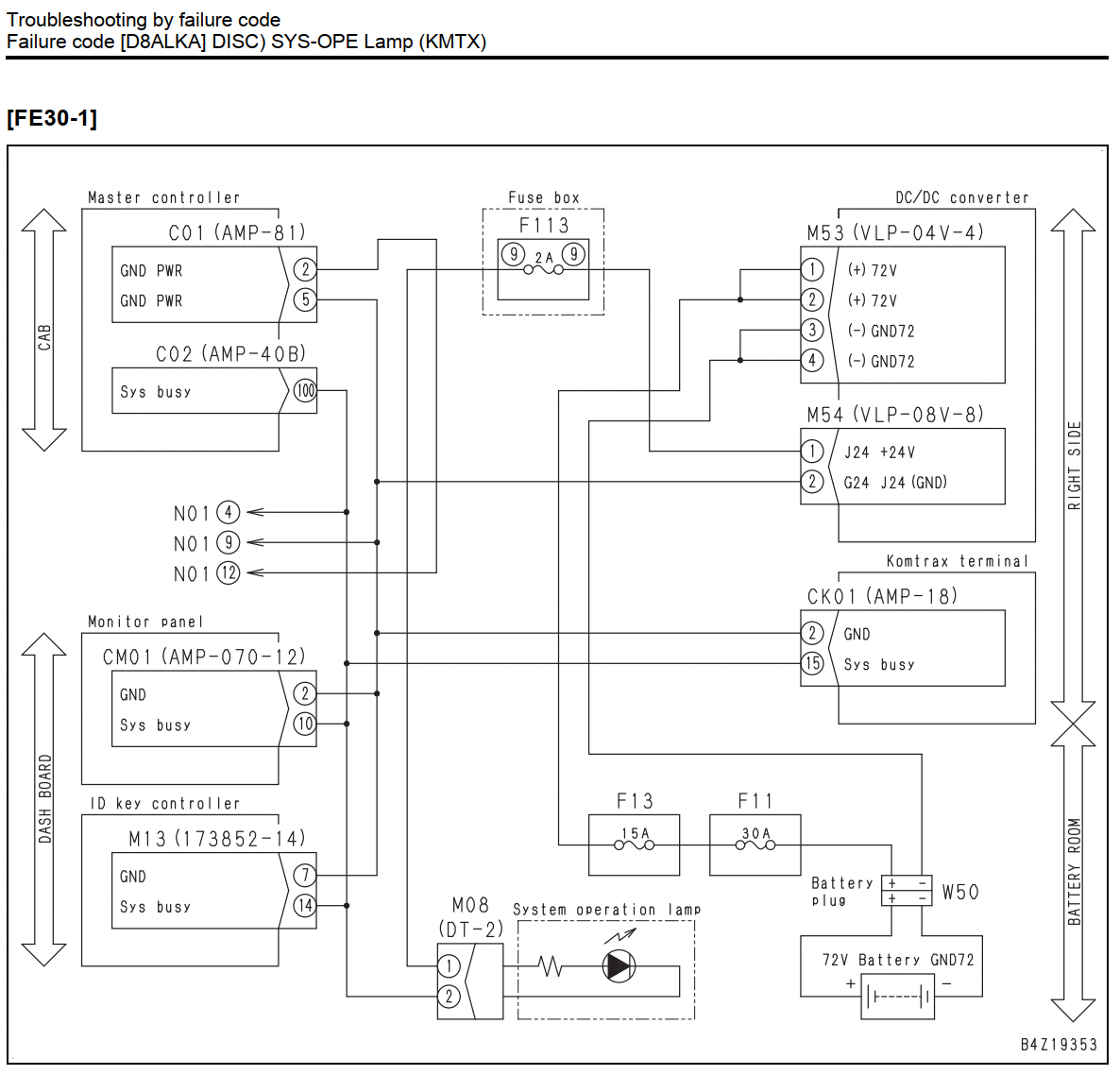

(Sơ đồ hướng dẫn sửa lỗi D8ALKA page 3)

Kết luận

Lỗi D8ALKA trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi hở mạch đèn báo hoạt động của hệ thống KOMTRAX (System Operating Lamp Open Circuit). Nguyên nhân thường gặp nhất là cầu chì F113 bị đứt, đứt dây điện, tiếp xúc kém tại các giắc CK01, M08, M54 hoặc hỏng bộ điều khiển KOMTRAX. Thực hiện kiểm tra theo đúng trình tự từ cầu chì, dây dẫn đến bộ KOMTRAX sẽ giúp xác định chính xác nguyên nhân và khắc phục lỗi nhanh chóng, tránh thay thế linh kiện không cần thiết.
