Lỗi D8ALKB trên xe nâng điện 2.5 tấn  Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1 – Nguyên nhân, cách kiểm tra và hướng dẫn sửa chữa chi tiết

Lỗi D8ALKB là gì?

D8ALKB là mã lỗi liên quan đến đèn báo hoạt động hệ thống (System Operating Lamp - KMTX) của hệ thống KOMTRAX trên các dòng:

• Xe nâng điện Komatsu FE25-1 (2.5 tấn)
• Xe nâng điện Komatsu FE25H-1 (2.5 tấn)
• Xe nâng điện Komatsu FE30-1 (3 tấn)

Theo tài liệu kỹ thuật chính hãng Komatsu, mã lỗi D8ALKB xuất hiện khi mạch điều khiển đèn báo System Operating Lamp bị chập mạch (Short Circuit).

Thông tin mã lỗi D8ALKB

Nguyên lý phát sinh lỗi D8ALKB

Hệ thống KOMTRAX sẽ cấp dòng điện để điều khiển System Operating Lamp.

Trong điều kiện bình thường:

• KOMTRAX xuất tín hiệu
• Điện áp đầu ra phải giảm xuống mức LOW
• Đèn hoạt động bình thường

Nếu:

KOMTRAX đã xuất dòng nhưng điện áp đầu ra không giảm xuống mức LOW

⇒ Bộ điều khiển xác định rằng:

Mạch điều khiển đèn đang bị chập (Short Circuit)

và ghi nhận mã lỗi:

D8ALKB

Hiện tượng khi xe báo lỗi D8ALKB

Người vận hành có thể gặp:

• Đèn System Operation không sáng
• Mã lỗi D8ALKB xuất hiện trên màn hình
• Đèn KOMTRAX hoạt động bất thường
• Chức năng KOMTRAX có thể bị ảnh hưởng

Trong nhiều trường hợp xe vẫn hoạt động bình thường.

Ảnh hưởng của lỗi D8ALKB

Theo tài liệu Komatsu:

Nếu System Operating Lamp không hoạt động, dữ liệu được lưu trong bộ nhớ KOMTRAX có thể bị mất hoặc hư hỏng.

Do đó nên sửa lỗi sớm.

Nguyên nhân gây lỗi D8ALKB

Theo tài liệu hãng chỉ có hai nguyên nhân chính.

1. Chập dây điện (Wiring Harness Short Circuit)

Đây là nguyên nhân phổ biến nhất.

Có thể do:

• Dây điện bị cọ sát vào khung xe
• Chập mass
• Dây bị ép
• Dây bị chuột cắn
• Giắc cắm bị oxy hóa
• Nước vào giắc

2. Hỏng bộ KOMTRAX Terminal

Nếu toàn bộ dây điện đều đạt yêu cầu nhưng lỗi vẫn còn thì nguyên nhân còn lại là:

KOMTRAX Terminal bị hỏng bên trong.

Theo tài liệu của Komatsu:

Đây là lỗi nội bộ của thiết bị và không thể sửa chữa ở cấp độ hiện trường.

Thông thường phải thay thế cụm KOMTRAX.

Quy trình kiểm tra và sửa lỗi D8ALKB

Bước 1: Tắt khóa điện

Đưa khóa điện về vị trí:

OFF

Bước 2: Kiểm tra đèn System Operating Lamp

Đảm bảo:

• Đèn đã tắt hoàn toàn

Sau đó:

Ngắt Battery Plug.

Bước 3: Ngắt toàn bộ các giắc sau

Theo tài liệu cần tháo:

• C01
• C02
• CM01
• CK01
• M08
• M54

Sau đó sử dụng T-Adapter kết nối vào đầu cái của giắc M08.

Bước 4: Đo điện trở

Đo giữa:

M08 (Female)

• Chân (1)
• Chân (2)

Giá trị tiêu chuẩn

Điện trở ≥ 1 MΩ

Kết quả kiểm tra

Trường hợp 1

Nếu điện trở nhỏ hơn 1 MΩ

=> Mạch dây đang bị chập.

Cần kiểm tra:

• Dây điện
• Đầu nối
• Dây bị cấn
• Dây chạm khung
• Chập mass

Sau khi sửa dây:

• Lắp lại giắc
• Kết nối pin
• Khởi động xe
• Kiểm tra mã lỗi

Trường hợp 2

Nếu điện trở đạt từ 1 MΩ trở lên

Trong khi xe vẫn báo lỗi:

=> Bộ KOMTRAX Terminal đã hỏng.

Theo hướng dẫn của Komatsu:

Không thể sửa chữa phần cứng bên trong.

Giải pháp:

• Thay KOMTRAX Terminal mới.

Sơ đồ mạch liên quan đến lỗi D8ALKB

Mạch điều khiển gồm các thành phần:

• Master Controller
• Fuse F113 (2A)
• DC/DC Converter
• KOMTRAX Terminal
• Monitor Panel
• ID Key Controller
• System Operating Lamp (M08)
• Battery 72V

Các dòng xe Komatsu FE25-1, FE25H-1 và FE30-1 đều sử dụng nguyên lý điều khiển gần như giống nhau, chỉ khác một số vị trí đầu nối trên sơ đồ điện.

Lưu ý khi sửa lỗi D8ALKB

Trong quá trình sửa chữa nên:

• Ngắt Battery Plug trước khi tháo giắc.
• Không đo điện trở khi xe còn cấp nguồn.
• Kiểm tra kỹ các vị trí dây thường bị cọ sát.
• Kiểm tra cầu chì F113 (2A).
• Vệ sinh toàn bộ đầu giắc nếu có dấu hiệu oxy hóa.
• Sau khi sửa nên xóa mã lỗi và kiểm tra lại bằng cách bật khóa điện.

Cách phòng tránh lỗi D8ALKB

Để hạn chế lỗi tái diễn nên:

• Kiểm tra dây điện định kỳ.
• Không để nước xâm nhập khoang điện.
• Vệ sinh giắc kết nối KOMTRAX.
• Kiểm tra tình trạng bó dây khi bảo dưỡng.
• Thay thế dây điện bị nứt hoặc lão hóa.

Câu hỏi thường gặp (FAQ)

Lỗi D8ALKB có làm xe không chạy không?

Thông thường không. Lỗi chủ yếu ảnh hưởng đến hệ thống KOMTRAX và đèn báo hoạt động.

Có thể tiếp tục sử dụng xe khi báo lỗi D8ALKB không?

Có thể vận hành trong một số trường hợp, nhưng nên sửa sớm để tránh ảnh hưởng đến việc lưu trữ dữ liệu của KOMTRAX.

Nguyên nhân nào thường gặp nhất?

Phần lớn trường hợp là:

• Dây điện bị chập
• Giắc cắm lỏng
• Dây chạm khung xe

Khi nào cần thay KOMTRAX Terminal?

Khi:

• Đã kiểm tra toàn bộ dây điện.
• Điện trở đo đạt tiêu chuẩn (≥ 1 MΩ).
• Xe vẫn báo lỗi D8ALKB.

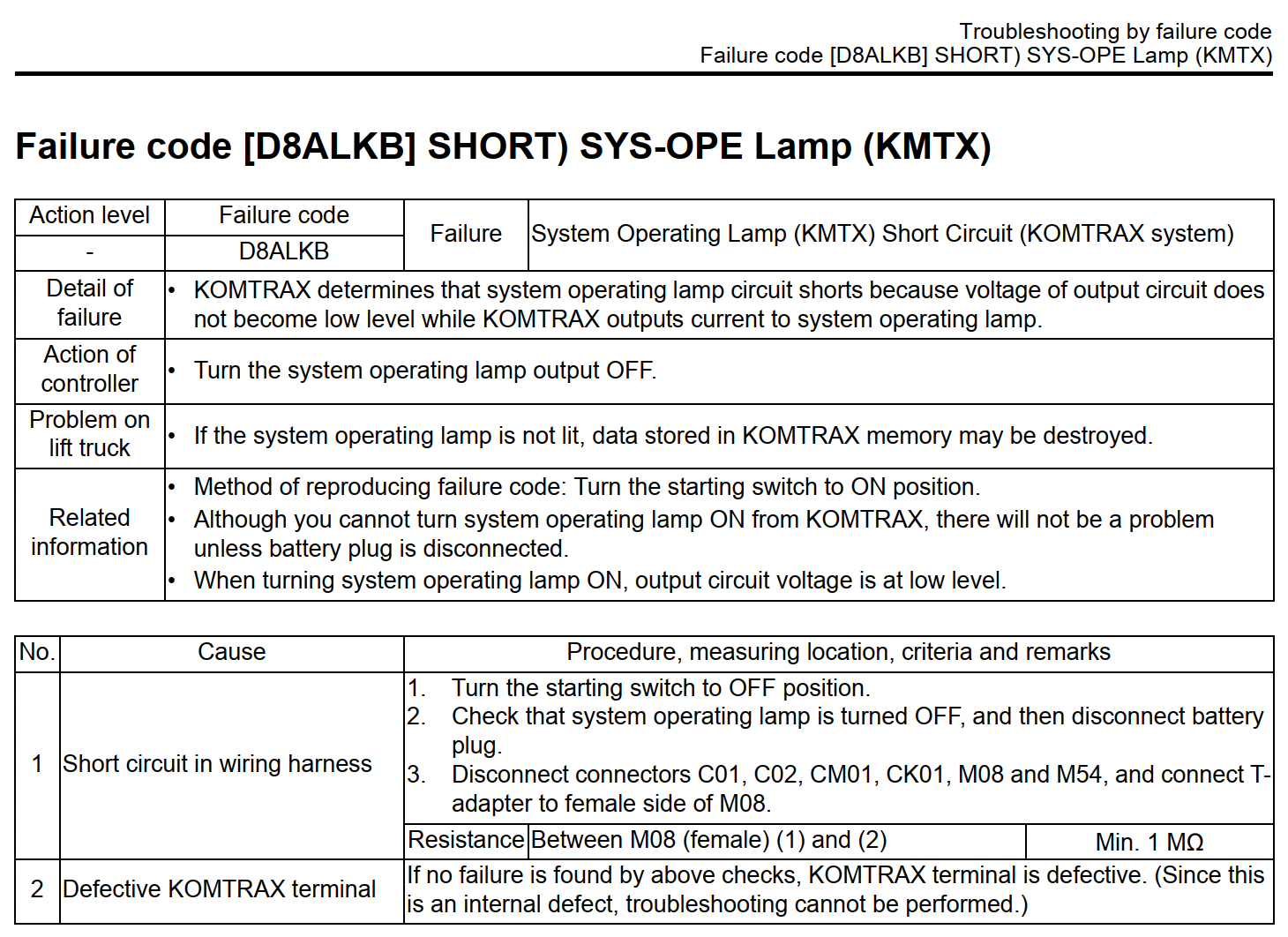

(Sơ đồ sửa lỗi D8ALKB page 1)

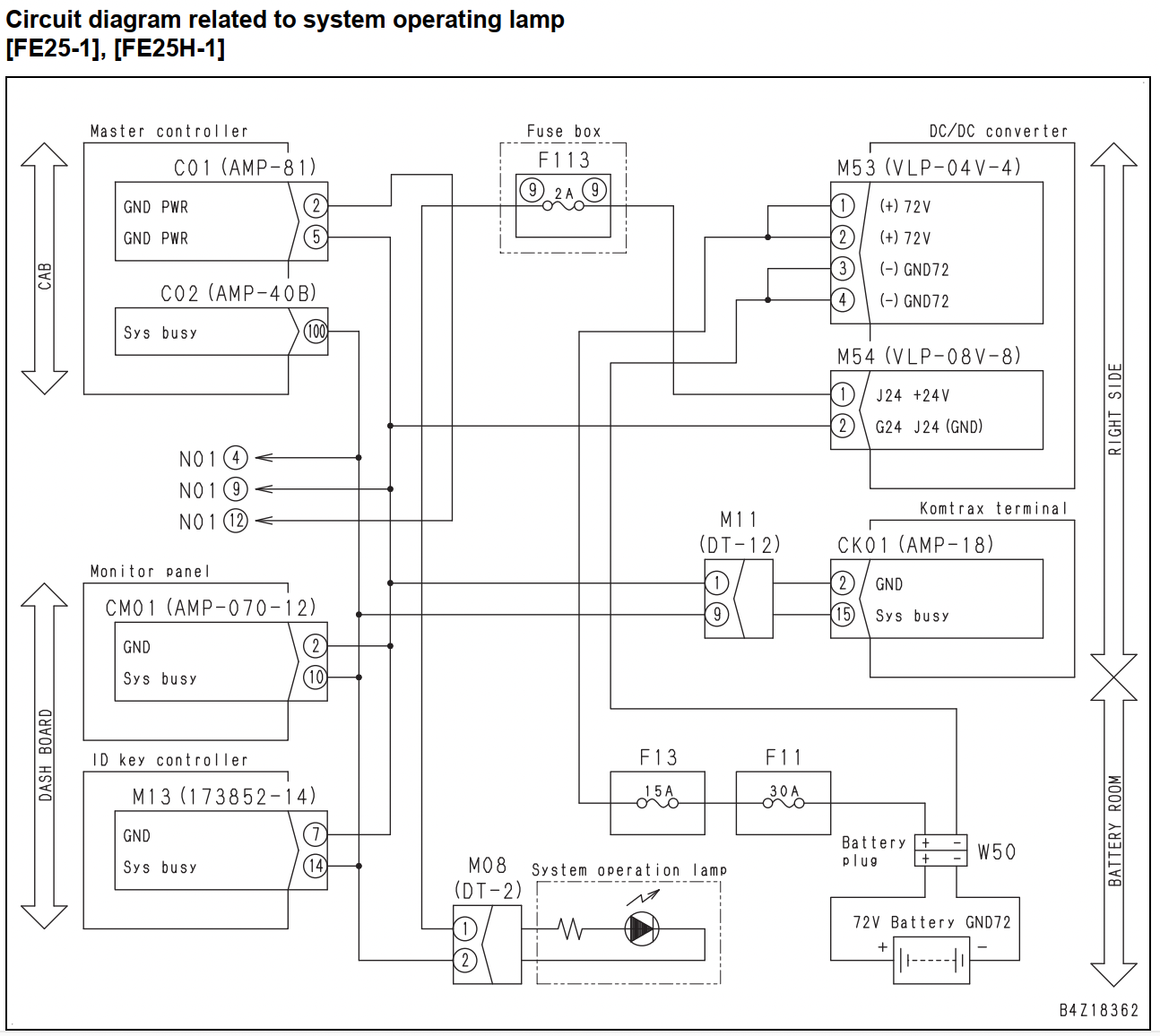

(Sơ đồ sửa lỗi D8ALKB page 2)

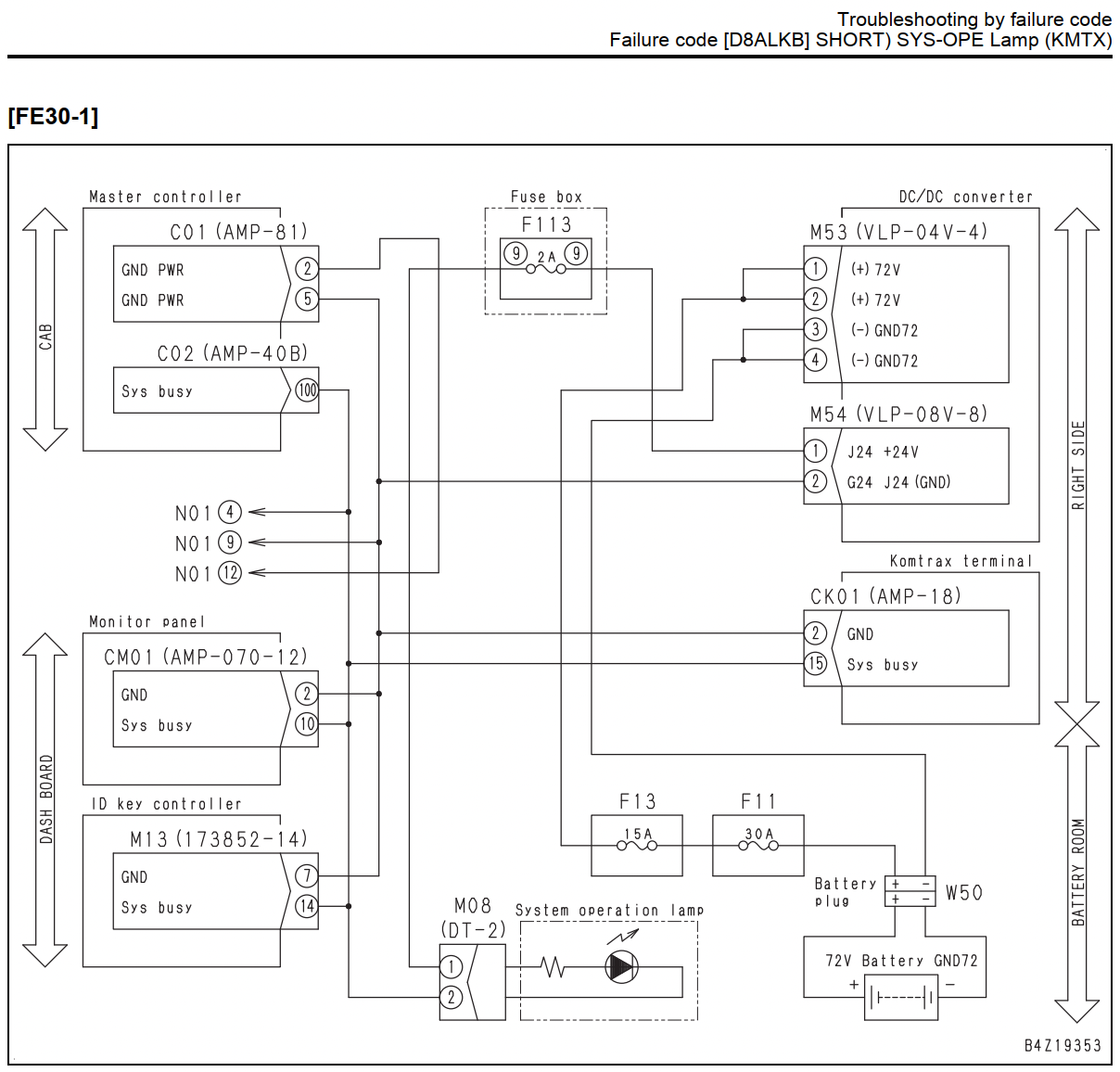

(Sơ đồ sửa lỗi D8ALKB page 3)

Kết luận

Mã lỗi D8ALKB – System Operating Lamp (KMTX) Short Circuit trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi liên quan đến mạch điều khiển đèn báo hoạt động của hệ thống KOMTRAX. Trong đa số trường hợp, nguyên nhân đến từ chập dây điện hoặc giắc kết nối, có thể xử lý bằng cách kiểm tra điện trở mạch tại giắc M08, rà soát toàn bộ dây dẫn và đầu nối theo đúng quy trình của Komatsu. Nếu hệ thống dây dẫn đạt tiêu chuẩn mà lỗi vẫn tồn tại, khả năng cao KOMTRAX Terminal đã hỏng và cần được thay thế. Việc kiểm tra và sửa chữa đúng quy trình sẽ giúp đảm bảo hệ thống KOMTRAX hoạt động ổn định, tránh nguy cơ mất dữ liệu và duy trì độ tin cậy cho xe nâng trong quá trình vận hành.
