Hướng dẫn sửa lỗi L03 D8AQK4 – ABNL CAN COMM. 2 (KMTX) trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Lỗi L03 D8AQK4 là gì?

L03 D8AQK4 (ABNL CAN COMM. 2 – KMTX) là mã lỗi báo mất giao tiếp CAN Bus giữa màn hình hiển thị (Monitor Panel) và thiết bị KOMTRAX Terminal trên các dòng:

• Xe nâng điện Komatsu FE25-1 (2.5 tấn)
• Xe nâng điện Komatsu FE25H-1 (2.5 tấn)
• Xe nâng điện Komatsu FE30-1 (3 tấn)

Theo tài liệu kỹ thuật của Komatsu, lỗi này xuất hiện khi màn hình không nhận được tín hiệu truyền thông từ KOMTRAX Terminal liên tục trong 3 giây trong khi chức năng Remote Lock đang được kích hoạt.

Ý nghĩa mã lỗi L03 D8AQK4

Hiện tượng khi xe báo lỗi L03 D8AQK4

Khi xuất hiện mã lỗi này, xe có thể gặp các hiện tượng sau:

• Màn hình báo L03 D8AQK4
• Không truyền dữ liệu về hệ thống KOMTRAX
• Chức năng Remote Lock không thể mở
• Hệ thống vẫn có thể hoạt động nhưng mất chức năng quản lý từ xa
• Dữ liệu vận hành không được gửi về máy chủ

Điều kiện xuất hiện lỗi

Lỗi được ghi nhận khi:

• Remote Lock đang bật.
• Monitor Panel không nhận được dữ liệu CAN từ KOMTRAX trong thời gian liên tục 3 giây.

Khi đường truyền CAN hoạt động bình thường trở lại, lỗi sẽ tự động được xóa.

Những lưu ý quan trọng của Komatsu

Theo tài liệu kỹ thuật:

• Nếu đồng thời xuất hiện lỗi DBNRKRJ hoặc F7FQKRJ, cần sửa các lỗi này trước.
• CAN Communication chỉ bắt đầu sau khi khóa điện bật ON.
• Điện áp CAN là tín hiệu xung nên không đo bằng đồng hồ VOM thông thường.
• Điện trở kết thúc CAN Bus là 120Ω, nằm tại:
  • Monitor Panel
  • Điện trở Terminal N03

Nguyên nhân gây lỗi L03 D8AQK4

Theo tài liệu sửa chữa Komatsu, có 5 nguyên nhân chính.

1. Hệ thống truyền thông CAN bị lỗi

Nếu xe đang có lỗi truyền thông CAN khác (đặc biệt DBNRKRJ), hãy xử lý trước.

Đây là nguyên nhân phổ biến nhất khiến KOMTRAX mất giao tiếp.

2. Cháy cầu chì F107 hoặc F114

Hai cầu chì này cấp nguồn cho hệ thống KOMTRAX.

Kiểm tra

• Tắt khóa điện.
• Chờ toàn bộ đèn trên xe tắt.
• Ngắt giắc pin.
• Tháo cầu chì F107 và F114.

Đo điện trở hai đầu cầu chì:

F107

• Tiêu chuẩn:
  ≤ 1Ω

F114

• Tiêu chuẩn:
  ≤ 1Ω

Nếu cầu chì bị đứt:

• Thay cầu chì đúng trị số.
• Kiểm tra khả năng dây nguồn bị chạm mass trước khi thay.

3. Mất nguồn cấp cho KOMTRAX Terminal

Đây là nguyên nhân xảy ra khá nhiều sau khi sửa chữa điện hoặc thay dây.

Quy trình kiểm tra

Bước 1

Tắt khóa điện.

Bước 2

Ngắt giắc pin.

Bước 3

Rút giắc CK03

Bước 4

Cắm lại pin.

Bước 5

Bật khóa ON.

Đo điện áp:

Nếu không có khoảng 24V, cần kiểm tra:

• DC/DC Converter
• Nguồn CPU24
• Dây nguồn
• Mass
• Giắc CK03

4. Đứt dây CAN hoặc tiếp xúc kém

Đây là nguyên nhân rất thường gặp trên xe sử dụng nhiều năm.

Có thể do:

• Dây CAN H đứt
• Dây CAN L đứt
• Chân giắc bị oxy hóa
• Chân giắc lỏng
• Đầu nối bị nước vào

Kiểm tra

Ngắt:

• Giắc CM01
• Giắc CK01

Sau đó đo điện trở.

Giá trị chuẩn

CM01 chân (11) ↔ CK01 chân (10)

≤ 1Ω

CM01 chân (12) ↔ CK01 chân (11)

≤ 1Ω

Nếu lớn hơn 1Ω:

• Kiểm tra toàn bộ dây CAN.
• Kiểm tra đầu nối trung gian.
• Vệ sinh giắc cắm.
• Thay dây nếu bị đứt ngầm.

5. Hỏng KOMTRAX Terminal

Nếu:

• Cầu chì tốt
• Có nguồn 24V
• Dây CAN đạt chuẩn
• Không có lỗi CAN khác

thì khả năng cao KOMTRAX Terminal bị hỏng.

Giải pháp:

• Thay Terminal.
• Tiến hành cài đặt và cấu hình lại theo quy trình của Komatsu.

Quy trình sửa lỗi L03 D8AQK4 nhanh nhất

Để tiết kiệm thời gian, nên thực hiện theo đúng thứ tự sau:

Bước 1

Kiểm tra xe có báo lỗi DBNRKRJ hoặc F7FQKRJ hay không.

Nếu có, sửa trước.

Bước 2

Kiểm tra cầu chì:

• F107
• F114

Bước 3

Đo nguồn 24V tại CK03.

Bước 4

Kiểm tra dây CAN H và CAN L.

Bước 5

Kiểm tra điện trở đường truyền CAN.

Bước 6

Kiểm tra các giắc:

• CK01
• CK03
• CM01
• N03

Bước 7

Nếu toàn bộ đều đạt tiêu chuẩn, thay KOMTRAX Terminal.

Một số lưu ý khi sửa lỗi L03 D8AQK4

• Không đo trực tiếp tín hiệu CAN bằng đồng hồ đo điện áp thông thường.
• Luôn tắt khóa điện và ngắt pin trước khi tháo giắc.
• Không thay KOMTRAX Terminal khi chưa kiểm tra đầy đủ nguồn cấp và dây CAN.
• Sau khi sửa chữa, bật khóa điện và xác nhận màn hình không còn hiển thị mã lỗi.

Câu hỏi thường gặp

Lỗi L03 D8AQK4 có làm xe không chạy được không?

Thông thường không. Lỗi chủ yếu ảnh hưởng đến hệ thống giao tiếp với KOMTRAX và chức năng Remote Lock.

Có thể tiếp tục sử dụng xe khi xuất hiện lỗi này không?

Xe vẫn có thể vận hành nếu không có lỗi khác đi kèm. Tuy nhiên, nên sửa sớm để khôi phục khả năng giám sát từ xa và truyền dữ liệu.

Nguyên nhân nào thường gặp nhất?

Trong thực tế sửa chữa, các nguyên nhân phổ biến gồm:

• Cháy cầu chì F107 hoặc F114.
• Mất nguồn cấp 24V cho KOMTRAX.
• Đứt dây CAN hoặc tiếp xúc kém tại các giắc CK01, CK03, CM01.
• Hỏng KOMTRAX Terminal.

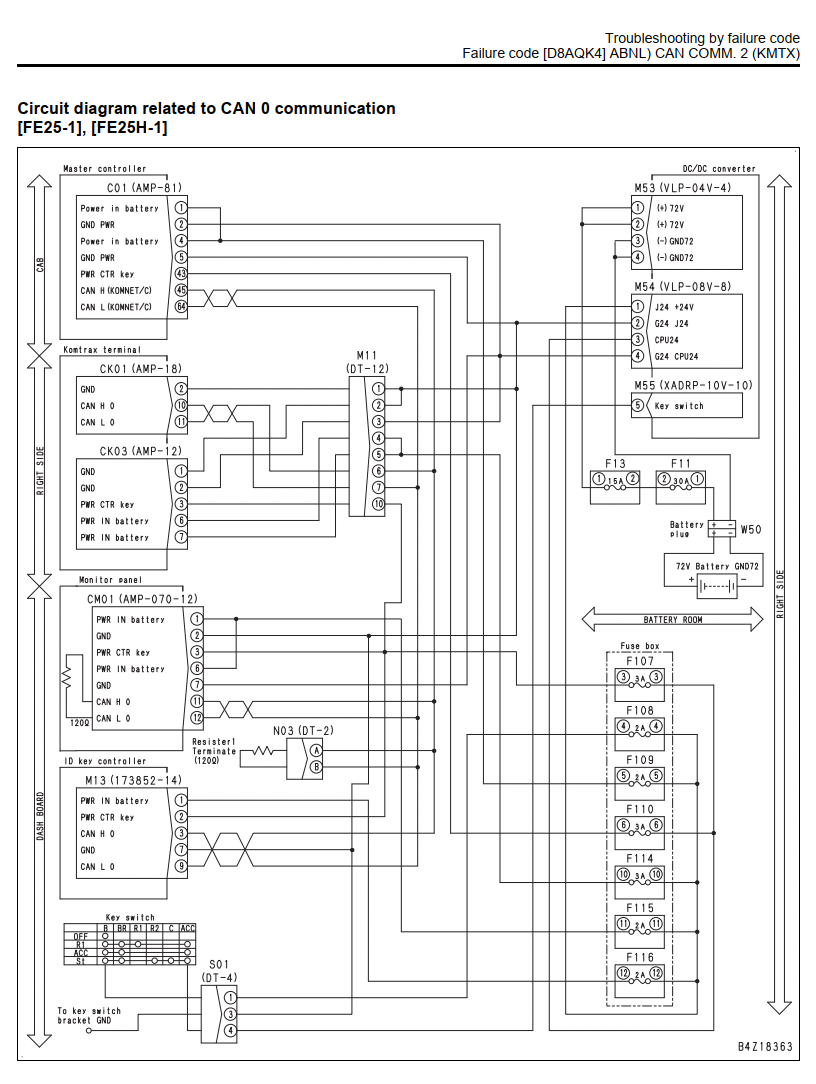

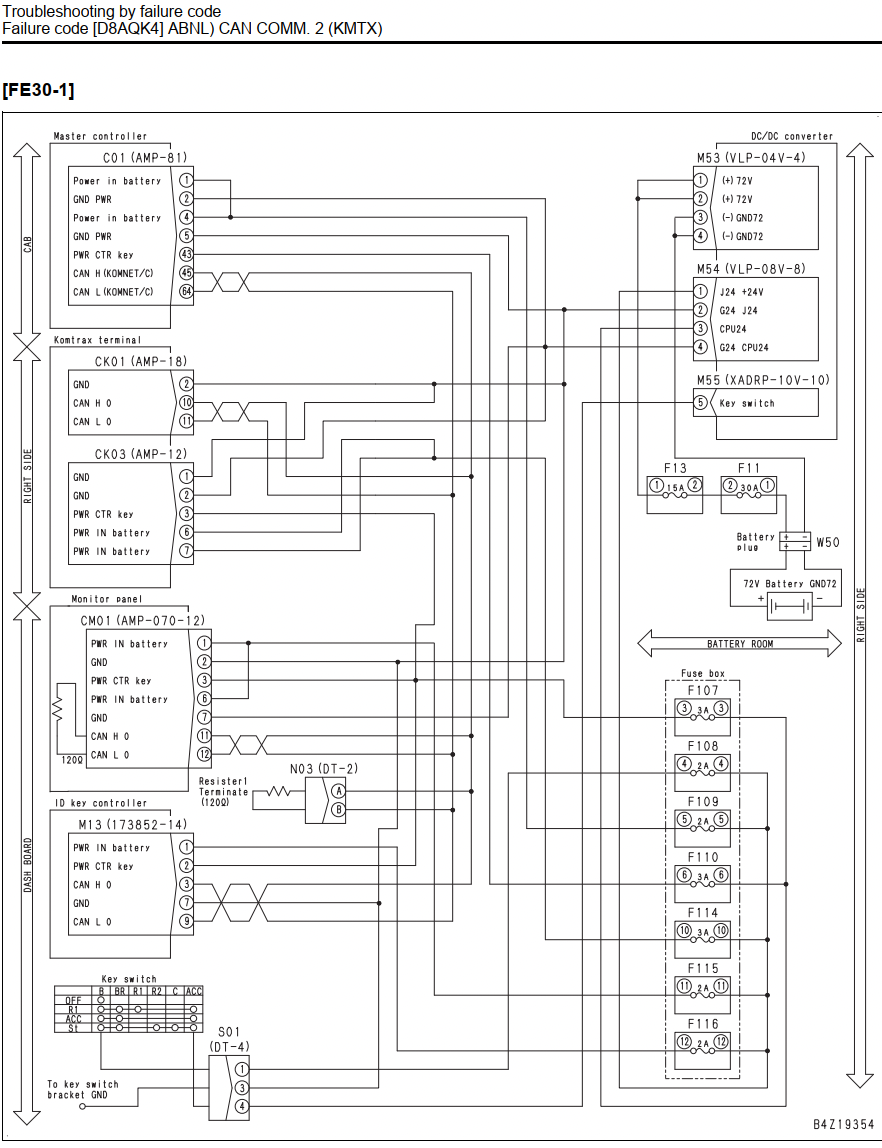

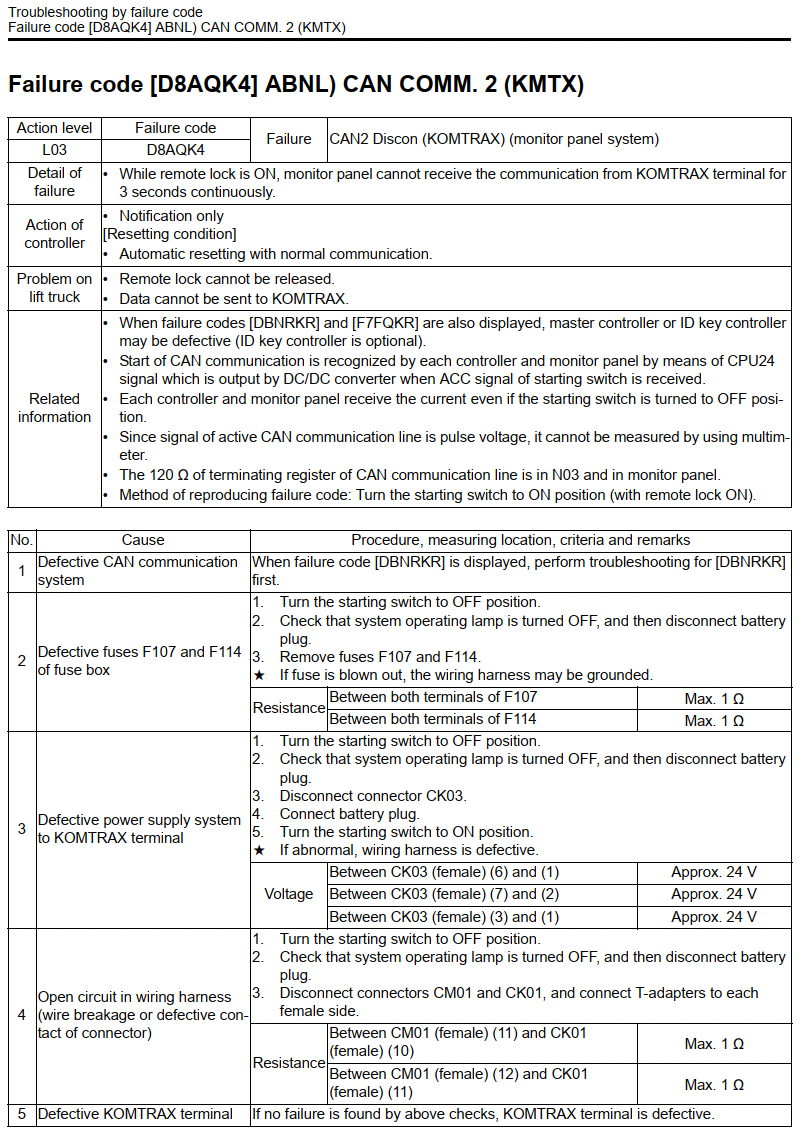

Sơ đồ sửa lỗi L03 D8AQK4 (ABNL CAN COMM. 2 KMTX) trên xe nâng điện Komatsu 2.5 tấn và 3 tấn Model FE25-1, FE25H-1 và FE30-1

(Sơ đồ sửa lỗi L03 D8AQK4 page 1)

(Sơ đồ sửa lỗi L03 D8AQK4 page 2)

(Sơ đồ sửa lỗi L03 D8AQK4 page 3)

Kết luận

Mã lỗi L03 D8AQK4 – ABNL CAN COMM. 2 (KMTX) trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi liên quan đến mất giao tiếp CAN giữa Monitor Panel và KOMTRAX Terminal. Để xử lý hiệu quả, kỹ thuật viên cần kiểm tra theo đúng trình tự: lỗi CAN khác → cầu chì F107/F114 → nguồn cấp 24V → dây CAN và giắc kết nối → KOMTRAX Terminal. Việc tuân thủ đúng quy trình sẽ giúp xác định chính xác nguyên nhân, giảm thời gian sửa chữa và tránh thay thế linh kiện không cần thiết.
