Lỗi D8AQKR xe nâng điện Komatsu FE25-1, FE25H-1, FE30-1 | Hướng dẫn sửa chi tiết

Lỗi D8AQKR trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn FE30-1 là gì?

D8AQKR là mã lỗi liên quan đến mất truyền thông CAN giữa màn hình hiển thị (Monitor Panel) và thiết bị KOMTRAX trên các dòng:

Xe nâng điện Komatsu FE25-1
Xe nâng điện Komatsu FE25H-1
Xe nâng điện Komatsu FE30-1

Theo tài liệu kỹ thuật Komatsu:

Failure Code: D8AQKR
CAN Discon (KOMTRAX) (Monitor Panel System)

Điều này có nghĩa là màn hình điều khiển không nhận được tín hiệu truyền thông từ bộ KOMTRAX liên tục trong 3 giây, khiến hệ thống ghi nhận lỗi.

Ý nghĩa mã lỗi D8AQKR

Tên đầy đủ của lỗi:

D8AQKR – CAN Disconnection (KOMTRAX) – Monitor Panel System

Mô tả lỗi:

Màn hình Monitor không nhận được dữ liệu từ thiết bị KOMTRAX.
Thời gian mất tín hiệu liên tục từ 3 giây trở lên.
Lỗi chỉ mang tính thông báo, không phải lỗi điều khiển hệ thống truyền động.

Hiện tượng khi xuất hiện lỗi D8AQKR

Khi xe phát sinh lỗi D8AQKR, người sử dụng có thể gặp các hiện tượng:

Màn hình hiển thị mã lỗi D8AQKR.
Dữ liệu vận hành không gửi được lên hệ thống KOMTRAX.
Không cập nhật được lịch sử hoạt động của xe.
Một số chức năng giám sát từ xa bị gián đoạn.
Xe vẫn có thể vận hành bình thường trong đa số trường hợp.

Nguyên nhân gây lỗi D8AQKR

Theo tài liệu kỹ thuật Komatsu, nguyên nhân được xác định là:

Defective CAN communication system

Hay nói cách khác:

Hệ thống truyền thông CAN giữa màn hình và bộ KOMTRAX gặp sự cố.

Các nguyên nhân thường gặp gồm:

Đứt dây CAN-H hoặc CAN-L.
Giắc kết nối bộ KOMTRAX bị lỏng.
Oxy hóa chân giắc.
Tiếp xúc kém tại đầu nối.
Bộ KOMTRAX mất nguồn cấp.
Bộ KOMTRAX bị lỗi phần cứng.
Đường truyền CAN bị nhiễu.
Điện trở cuối mạng CAN bất thường.
Bộ điều khiển CAN gặp trục trặc.

Bộ điều khiển phản ứng như thế nào?

Theo tài liệu Komatsu:

Chỉ phát cảnh báo.
Hệ thống tự động xóa lỗi khi truyền thông CAN trở lại bình thường.
Không cần Reset thủ công nếu nguyên nhân đã được khắc phục.

Ảnh hưởng của lỗi D8AQKR

Lỗi này chủ yếu ảnh hưởng đến:

Không truyền dữ liệu lên hệ thống KOMTRAX.
Không ghi nhận đầy đủ dữ liệu quản lý xe.
Mất khả năng giám sát từ xa.

Thông thường:

Không ảnh hưởng trực tiếp đến động cơ điện.
Không ảnh hưởng đến hệ thống lái.
Không ảnh hưởng đến hệ thống nâng hạ.

Điều kiện xuất hiện lỗi

Theo tài liệu kỹ thuật:

Mã lỗi có thể xuất hiện khi:

Bật khóa điện sang vị trí ON.
Màn hình bắt đầu giao tiếp với bộ KOMTRAX.
Nếu sau 3 giây vẫn không nhận được tín hiệu CAN thì lỗi D8AQKR sẽ được ghi nhận.

Quy trình kiểm tra và sửa lỗi D8AQKR

Bước 1: Kiểm tra nguồn cấp cho bộ KOMTRAX

Kiểm tra:

Điện áp cấp nguồn.
Cầu chì.
Mass của bộ KOMTRAX.

Nếu mất nguồn:

Khắc phục nguồn trước.
Xóa lỗi.
Kiểm tra lại.

Bước 2: Kiểm tra giắc kết nối

Rút và kiểm tra:

Giắc màn hình.
Giắc bộ KOMTRAX.

Quan sát:

Chân cong.
Chân gãy.
Oxy hóa.
Nước lọt vào giắc.

Nếu phát hiện bất thường:

Làm sạch.
Siết chặt.
Thay chân giắc nếu cần.

Bước 3: Kiểm tra đường truyền CAN

Kiểm tra:

CAN High
CAN Low

Quan sát:

Đứt dây.
Chập dây.
Trầy xước.
Dây bị ép.

Nếu phát hiện hư hỏng:

Sửa chữa hoặc thay dây.

Bước 4: Kiểm tra điện trở mạng CAN

Đo điện trở giữa:

CAN-H
CAN-L

Nếu điện trở không đúng tiêu chuẩn:

Kiểm tra điện trở cuối mạng.
Kiểm tra các ECU trên mạng CAN.

Bước 5: Kiểm tra tín hiệu CAN

Sử dụng:

Đồng hồ đo chuyên dụng.
Máy hiện sóng (Oscilloscope) nếu có.

Đảm bảo:

Tín hiệu CAN-H và CAN-L hoạt động bình thường.
Không có nhiễu bất thường.

Bước 6: Kiểm tra bộ KOMTRAX

Nếu:

Nguồn tốt.
Dây CAN tốt.
Giắc tốt.

Nhưng vẫn báo D8AQKR thì cần:

Kiểm tra bộ KOMTRAX.
Thay thử bằng bộ hoạt động tốt để xác định nguyên nhân.

Bước 7: Thực hiện kiểm tra theo tài liệu Komatsu

Theo hướng dẫn của Komatsu:

Perform troubleshooting for failure code D8AQK4.

Điều này có nghĩa là khi xuất hiện lỗi D8AQKR, cần tiếp tục thực hiện quy trình kiểm tra của mã lỗi D8AQK4, vì D8AQKR là lỗi phát sinh từ hệ thống truyền thông CAN liên quan đến KOMTRAX.

Sau khi sửa lỗi

Sau khi khắc phục:

Tắt khóa điện.
Chờ khoảng 30 giây.
Bật khóa ON.
Kiểm tra xem lỗi còn xuất hiện hay không.
Kiểm tra kết nối với hệ thống KOMTRAX.

Nếu truyền thông CAN đã ổn định, mã lỗi sẽ tự động được xóa.

Lưu ý khi sửa lỗi D8AQKR

Không thay màn hình khi chưa kiểm tra mạng CAN.
Không thay bộ KOMTRAX nếu chưa xác nhận nguồn cấp và đường truyền.
Luôn kiểm tra dây CAN trước khi thay ECU.
Kiểm tra kỹ hiện tượng oxy hóa do hơi ẩm hoặc nước xâm nhập.
Sau sửa chữa nên chạy thử xe và xác nhận dữ liệu KOMTRAX đã truyền bình thường.

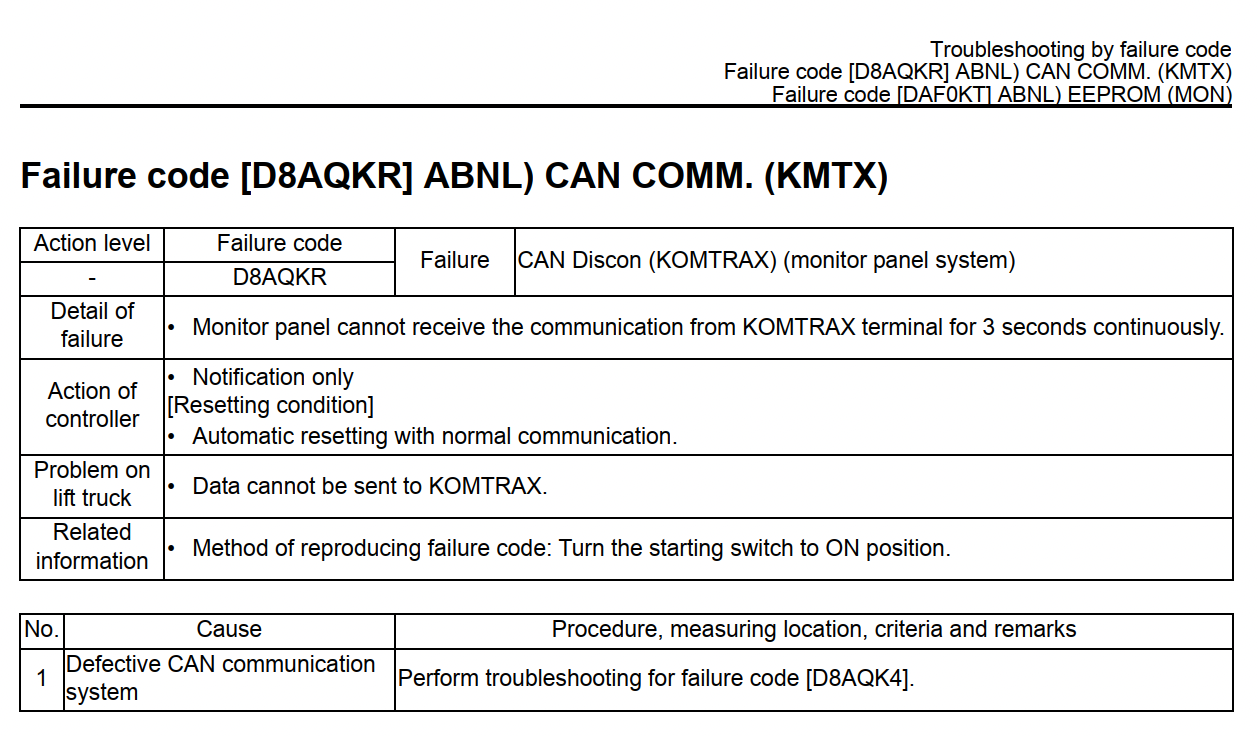

Sơ đồ lỗi D8AQKR xe nâng điện Komatsu FE25-1, FE25H-1, FE30-1 | Hướng dẫn sửa chi tiết

Tổng kết

Lỗi D8AQKR trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi mất kết nối truyền thông CAN giữa màn hình hiển thị và bộ KOMTRAX. Theo tài liệu kỹ thuật của Komatsu, đây là lỗi mang tính cảnh báo, không làm xe dừng hoạt động nhưng sẽ khiến dữ liệu không thể gửi lên hệ thống quản lý từ xa.

Khi xử lý, kỹ thuật viên nên kiểm tra lần lượt nguồn cấp, giắc kết nối, dây CAN, điện trở mạng CAN và bộ KOMTRAX, đồng thời thực hiện quy trình kiểm tra theo mã lỗi D8AQK4 như khuyến nghị trong tài liệu để xác định chính xác nguyên nhân và khắc phục triệt để.
