L03 DAF0KT trên xe nâng điện 2.5 tấn  Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1: Nguyên nhân và cách khắc phục lỗi EEPROM (MON)

Lỗi L03 DAF0KT là một mã lỗi liên quan đến bộ nhớ EEPROM (Monitor Panel System) của màn hình điều khiển trên xe nâng điện Komatsu. Mã lỗi này thường xuất hiện trên các dòng xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1 khi hệ thống phát hiện dữ liệu lưu trong bộ nhớ của màn hình điều khiển bị bất thường.

Nếu không xử lý đúng cách, các thông số cài đặt của xe có thể bị sai lệch, ảnh hưởng đến khả năng vận hành và cấu hình của xe.

L03 DAF0KT là lỗi gì?

Tên đầy đủ lỗi:

L03 DAF0KT – ABNL EEPROM (MON)

Ý nghĩa lỗi:

Lỗi bất thường bộ nhớ EEPROM (Non-volatile Memory) của Monitor Panel System (màn hình điều khiển).

Theo tài liệu kỹ thuật Komatsu:

• Khi đọc dữ liệu lưu trong bộ nhớ của màn hình điều khiển, hệ thống phát hiện dữ liệu bất thường.
• EEPROM lưu các thông số cài đặt và dữ liệu vận hành của màn hình.
• Nếu dữ liệu này bị lỗi hoặc hỏng, màn hình sẽ sinh ra mã L03 DAF0KT.

Xe áp dụng

Bài viết này áp dụng cho các model:

• Xe nâng điện Komatsu FE25-1
• Xe nâng điện Komatsu FE25H-1
• Xe nâng điện Komatsu FE30-1

Hiện tượng khi xuất hiện lỗi L03 DAF0KT

Người vận hành thường gặp các hiện tượng:

• Màn hình hiển thị mã lỗi L03 DAF0KT
• Đèn cảnh báo sáng
• Xe vẫn có thể hoạt động (chỉ cảnh báo)
• Một số thông số cài đặt có thể bị sai
• Cấu hình SMR hoặc cài đặt máy có thể không chính xác

Theo tài liệu của Komatsu:

Problem on lift truck:
SMR hoặc thông số cài đặt của xe có thể không đúng.

Nguyên nhân gây lỗi L03 DAF0KT

Theo tài liệu kỹ thuật Komatsu, nguyên nhân được xác định như sau:

Hỏng bộ nhớ EEPROM trong màn hình điều khiển

Đây là lỗi nội bộ của cụm màn hình (Monitor Panel).

Khi màn hình đọc dữ liệu EEPROM:

• dữ liệu bị lỗi
• dữ liệu không hợp lệ
• bộ nhớ EEPROM bị hỏng

thì hệ thống sẽ phát sinh lỗi L03 DAF0KT.

Tài liệu của Komatsu chỉ ra:

Cause

Defective monitor panel.

Đây là lỗi phần cứng bên trong màn hình.

Bộ điều khiển phản ứng như thế nào?

Khi lỗi xuất hiện:

• chỉ hiển thị cảnh báo
• không kích hoạt chế độ dừng xe
• không ngắt truyền động

Đây là lỗi ở mức:

Action Level: L03

Điều kiện xóa lỗi

Theo tài liệu:

Resetting condition

Starting switch OFF

Có nghĩa là:

• Tắt khóa điện.
• Chờ vài giây.
• Bật khóa điện lại.

Nếu lỗi chỉ xuất hiện tạm thời do dữ liệu đọc không ổn định thì có thể biến mất.

Nếu EEPROM đã hỏng thì lỗi sẽ xuất hiện trở lại ngay khi bật khóa điện.

Quy trình kiểm tra và sửa lỗi L03 DAF0KT

Bước 1: Xác nhận mã lỗi

Bật khóa điện.

Kiểm tra màn hình.

Nếu xuất hiện:

L03 DAF0KT

tiếp tục bước tiếp theo.

Bước 2: Khởi động lại hệ thống

Theo hướng dẫn của Komatsu:

• Tắt khóa điện.
• Chờ khoảng 10–20 giây.
• Bật khóa điện trở lại.

Nếu lỗi biến mất:

• tiếp tục theo dõi.

Nếu lỗi vẫn còn:

• chuyển sang bước tiếp theo.

Bước 3: Kiểm tra cấu hình SMR

Do tài liệu ghi rõ:

SMR or machine setting may be incorrect.

Cần kiểm tra:

• cấu hình xe
• thông số SMR
• dữ liệu cài đặt màn hình

Nếu phát hiện sai:

• cài đặt lại theo đúng thông số của model FE25-1, FE25H-1 hoặc FE30-1.

Bước 4: Kiểm tra màn hình điều khiển

Theo tài liệu Komatsu:

Nguyên nhân duy nhất:

Defective monitor panel.

Đây là lỗi nội bộ.

Komatsu cũng ghi rõ:

Since this is an internal defect, troubleshooting cannot be performed.

Điều này có nghĩa:

• không thể sửa EEPROM bằng đo điện áp
• không có điểm đo kiểm
• không có quy trình sửa chữa ở mức linh kiện

Bước 5: Thay màn hình điều khiển

Nếu:

• lỗi xuất hiện liên tục
• đã khởi động lại nhiều lần
• đã kiểm tra đúng cấu hình

thì cần:

• thay cụm Monitor Panel chính hãng
• nạp lại cấu hình nếu cần
• kiểm tra lại toàn bộ hệ thống sau khi thay.

Có cần thay ECU không?

Không.

Theo tài liệu Komatsu:

Lỗi chỉ liên quan đến:

• Monitor Panel
• EEPROM của màn hình

Không đề cập tới:

• Traction Controller
• Hydraulic Controller
• Vehicle Controller
• ECU động cơ

Do đó, không nên thay các bộ điều khiển khác khi chưa xác định màn hình bị lỗi.

Lưu ý khi sửa lỗi L03 DAF0KT

Để tránh thay thế không cần thiết:

• Không tự ý thay ECU.
• Không ghi đè dữ liệu EEPROM nếu không có phần mềm chuyên dụng.
• Kiểm tra đúng model xe trước khi cài đặt thông số.
• Sau khi thay màn hình cần xác nhận lại toàn bộ cài đặt của xe.

Câu hỏi thường gặp

Lỗi L03 DAF0KT có làm xe dừng hoạt động không?

Không. Đây là lỗi cảnh báo mức L03, xe thường vẫn vận hành nhưng cần xử lý sớm để đảm bảo cấu hình và dữ liệu hệ thống chính xác.

Tắt khóa điện có hết lỗi không?

Nếu lỗi chỉ do đọc dữ liệu tạm thời, việc tắt rồi bật lại khóa điện có thể xóa cảnh báo. Nếu EEPROM hoặc màn hình đã hỏng, lỗi sẽ xuất hiện lại.

Có sửa được EEPROM không?

Theo tài liệu kỹ thuật Komatsu, đây là lỗi nội bộ của màn hình điều khiển và không có quy trình sửa chữa tại hiện trường. Giải pháp được khuyến nghị là thay cụm màn hình nếu lỗi được xác nhận là do phần cứng.

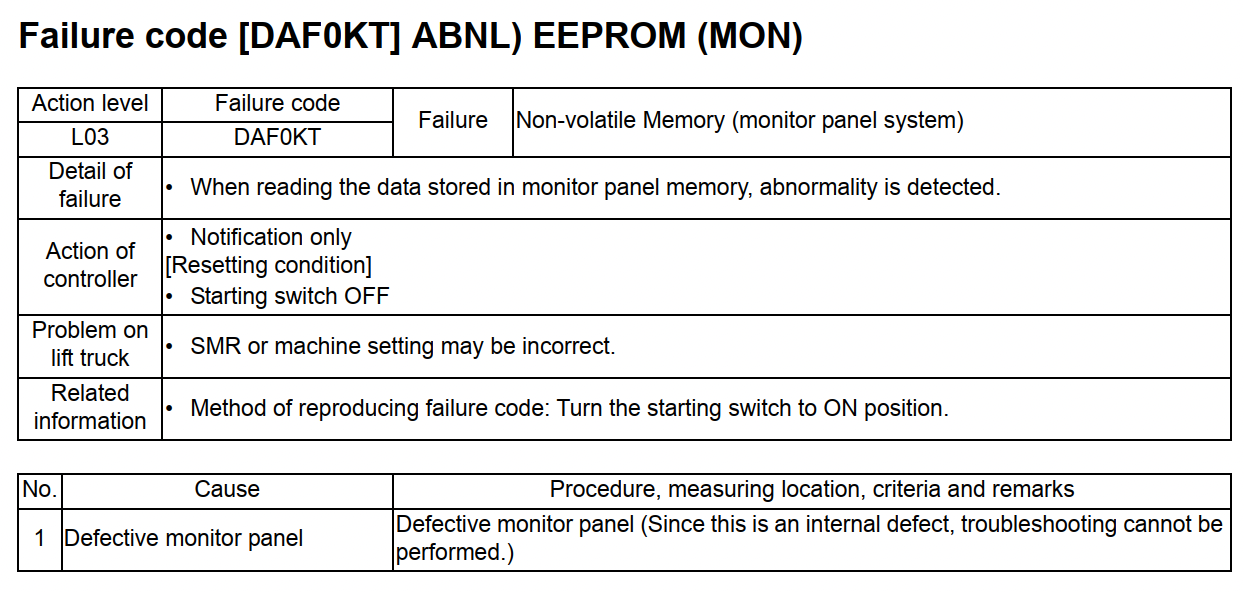

Hướng dẫn chi tiết cách sửa lỗi L03 DAF0KT (ABNL EEPROM MON) trên xe nâng điện 2.5 tấn và 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1

Kết luận

L03 DAF0KT – ABNL EEPROM (MON) trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi liên quan đến bộ nhớ EEPROM của màn hình điều khiển. Khi hệ thống phát hiện dữ liệu trong bộ nhớ không hợp lệ, màn hình sẽ hiển thị mã lỗi này.

Theo tài liệu kỹ thuật Komatsu:

• Đây là lỗi mức cảnh báo L03.
• Có thể thử xóa lỗi bằng cách tắt và bật lại khóa điện.
• Kiểm tra lại SMR và các thông số cài đặt của xe.
• Nếu lỗi vẫn lặp lại, nguyên nhân nhiều khả năng là màn hình điều khiển bị hỏng nội bộ và cần thay thế cụm Monitor Panel, do không có quy trình sửa chữa EEPROM ở mức linh kiện theo hướng dẫn của nhà sản xuất.
