Lỗi DAF0MB và DAF0MC xe nâng điện 2.5 tấn và 3 tấn Komatsu FE25-1, FE25H-1, FE30-1 | Hướng dẫn sửa chi tiết

Hướng dẫn sửa lỗi DAF0MB và DAF0MC trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

DAF0MB và DAF0MC là lỗi gì?

Mã lỗi DAF0MB và DAF0MC là các lỗi thuộc hệ thống màn hình hiển thị (Monitor Panel System) trên xe nâng điện Komatsu:

DAF0MB: Monitor ROM Abnormality (Monitor Panel System) – Lỗi ROM của màn hình hiển thị.
DAF0MC: Monitor Error (Monitor Panel System) – Lỗi hoạt động của màn hình hiển thị.

Hai mã lỗi này thường xuất hiện trên các dòng xe:

Xe nâng điện Komatsu FE25-1
Xe nâng điện Komatsu FE25H-1
Xe nâng điện Komatsu FE30-1

Đây là lỗi liên quan trực tiếp đến bo mạch màn hình (Monitor Panel) chứ không phải lỗi của động cơ, hệ thống thủy lực hay bộ điều khiển truyền động.

Thông tin chi tiết lỗi DAF0MB

Tên đầy đủ

DAF0MB – Monitor ROM Abnormality (Monitor Panel System)

Ý nghĩa

Màn hình điều khiển phát hiện ROM bên trong màn hình bị bất thường.

ROM là bộ nhớ chứa chương trình vận hành của màn hình. Khi ROM bị lỗi, màn hình sẽ không thể hoạt động chính xác.

Hiện tượng khi xe báo lỗi DAF0MB

Theo tài liệu kỹ thuật Komatsu:

Màn hình phát hiện lỗi ROM.
Dữ liệu hiển thị trên màn hình không còn chính xác.
Màn hình không thể giao tiếp bình thường với các bộ điều khiển khác.
Có thể xuất hiện thông tin sai hoặc không hiển thị đầy đủ.
Lỗi được phát hiện ngay khi bật khóa điện ON.

Ảnh hưởng tới xe

Mặc dù ECU không thực hiện hành động bảo vệ đặc biệt nhưng:

Thông tin hiển thị không đáng tin cậy.
Không thể xác định chính xác các lỗi khác trên xe.
Người vận hành khó theo dõi trạng thái hoạt động của xe.
Việc chẩn đoán các sự cố khác trở nên khó khăn.

Thông tin chi tiết lỗi DAF0MC

Tên đầy đủ

DAF0MC – Monitor Error (Monitor Panel System)

Ý nghĩa

Màn hình điều khiển phát hiện lỗi hoạt động nội bộ.

Đây là lỗi phần cứng hoặc phần mềm bên trong cụm màn hình.

Hiện tượng khi xe báo lỗi DAF0MC

Theo tài liệu Komatsu:

Monitor Panel phát hiện hoạt động bất thường.
Dữ liệu hiển thị trên màn hình không còn chính xác.
Màn hình không giao tiếp bình thường với các Controller.
Lỗi xuất hiện ngay sau khi bật khóa điện ON.

Nguyên nhân gây lỗi DAF0MB và DAF0MC

Theo tài liệu sửa chữa chính hãng Komatsu, nguyên nhân duy nhất là:

Monitor Panel bị hỏng (Defective Monitor Panel).

Đây là lỗi nội bộ của màn hình nên không thể sửa chữa bằng các bước kiểm tra thông thường.

Tài liệu ghi rõ:

Since this is an internal defect, troubleshooting cannot be performed.

Có nghĩa là:

Đây là lỗi bên trong màn hình nên không có quy trình đo kiểm hoặc sửa chữa.

Cách kiểm tra lỗi DAF0MB và DAF0MC

Mặc dù tài liệu xác định lỗi nằm trong màn hình, kỹ thuật viên vẫn nên thực hiện các bước kiểm tra cơ bản trước khi kết luận thay thế.

Bước 1. Tắt nguồn xe

Tắt chìa khóa.
Ngắt nguồn điện chính.
Chờ khoảng 2–5 phút.

Bước 2. Kiểm tra nguồn cấp cho màn hình

Kiểm tra:

Cầu chì màn hình.
Điện áp nguồn cấp.
Mass của màn hình.
Giắc cắm phía sau màn hình.

Nếu phát hiện:

Giắc lỏng
Oxy hóa
Chân cắm cong
Dây đứt

thì cần vệ sinh, siết chặt hoặc sửa chữa trước khi kết luận màn hình hỏng.

Bước 3. Bật khóa điện ON

Quan sát:

Màn hình có khởi động bình thường không.
Có bị treo logo Komatsu không.
Có nhấp nháy bất thường không.
Có mất hiển thị một phần không.

Nếu mã lỗi vẫn xuất hiện ngay khi bật khóa điện thì khả năng cao màn hình đã hỏng.

Bước 4. Kiểm tra giao tiếp CAN (nếu có thiết bị)

Do tài liệu cho biết:

Monitor panel cannot exchange data with each controller normally.

Có thể kiểm tra thêm:

Dây CAN-H
Dây CAN-L
Điện trở mạng CAN
Giắc kết nối

để loại trừ lỗi do hệ thống truyền thông.

Bước 5. Thay màn hình

Theo tài liệu Komatsu:

Không có quy trình sửa chữa bo mạch.

Biện pháp xử lý là:

Thay thế cụm Monitor Panel chính hãng.

Bộ điều khiển có khóa xe không?

Theo tài liệu:

Action of Controller: None in particular

Có nghĩa là:

Bộ điều khiển không thực hiện chế độ bảo vệ đặc biệt.
Không tự động khóa truyền động.
Không khóa hệ thống nâng hạ.

Tuy nhiên do màn hình hoạt động không chính xác nên việc tiếp tục vận hành không được khuyến nghị.

Lưu ý khi thay màn hình

Sau khi thay màn hình cần:

Kiểm tra nguồn cấp.
Kiểm tra dây CAN.
Khởi động lại xe.
Xóa mã lỗi nếu cần.
Kiểm tra khả năng giao tiếp với các Controller.

Cách phòng tránh lỗi DAF0MB và DAF0MC

Để tăng tuổi thọ màn hình điều khiển:

Không rửa xe bằng nước áp lực cao trực tiếp vào cabin.
Kiểm tra định kỳ giắc kết nối màn hình.
Tránh để nước hoặc hơi ẩm xâm nhập màn hình.
Bảo dưỡng hệ thống điện định kỳ.
Sử dụng đúng điện áp của xe.
Không đấu nối thêm thiết bị điện không đúng kỹ thuật.

Câu hỏi thường gặp

Lỗi DAF0MB có thể sửa ROM được không?

Theo tài liệu Komatsu, không. Đây là lỗi nội bộ của màn hình và không có quy trình sửa chữa ROM.

Lỗi DAF0MC có phải lỗi Controller không?

Không. Đây là lỗi của Monitor Panel, không phải lỗi các Controller điều khiển xe.

Có cần thay ECU khi xuất hiện DAF0MB hoặc DAF0MC?

Không. Theo tài liệu kỹ thuật, nguyên nhân được xác định là Monitor Panel bị hỏng, không phải ECU.

Xe vẫn chạy nhưng có nên tiếp tục sử dụng?

Không nên. Vì dữ liệu hiển thị trên màn hình không còn đáng tin cậy và có thể bỏ sót các cảnh báo quan trọng.

Sơ đồ hướng dẫn sửa chi tiết Lỗi DAF0MB và DAF0MC xe nâng điện 2.5 tấn và 3 tấn Komatsu FE25-1, FE25H-1, FE30-1

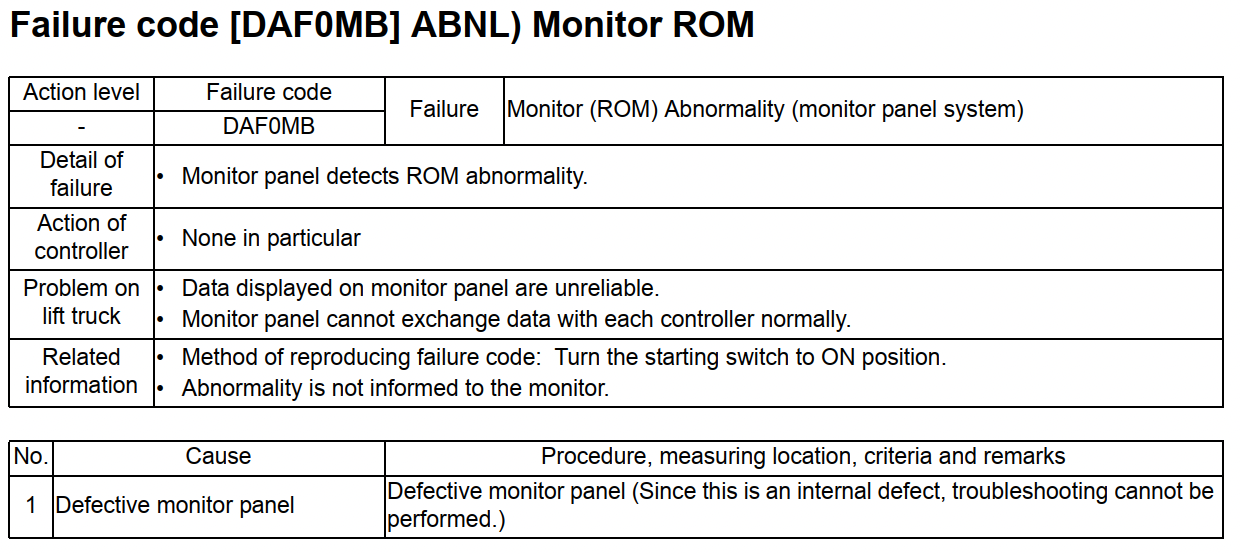

(Sơ đồ sửa lỗi DAF0MB)

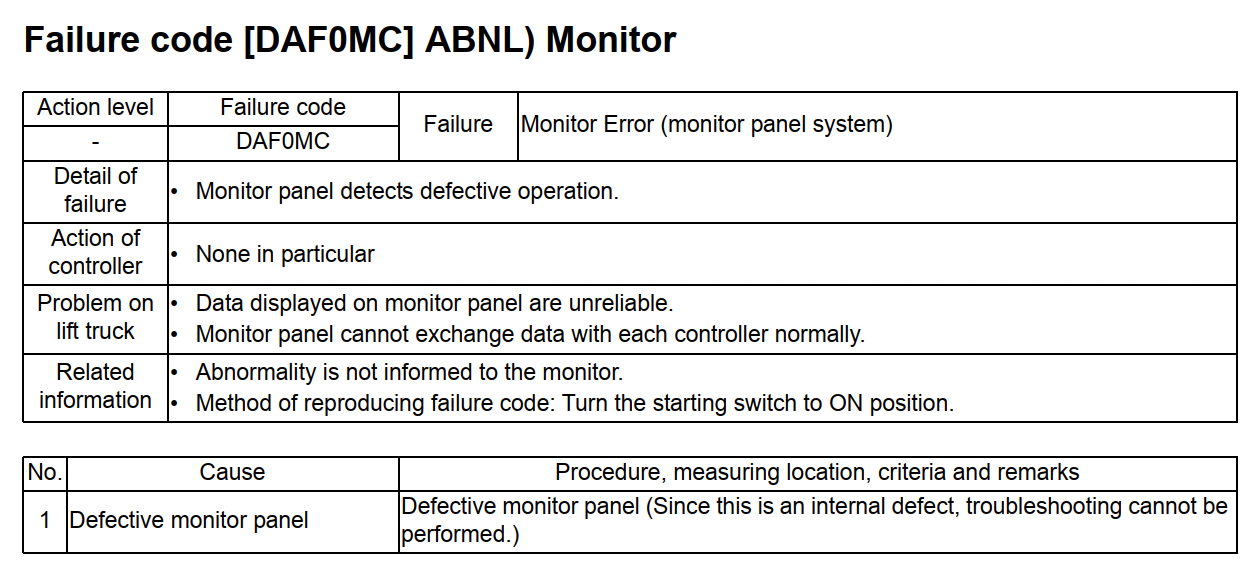

(Sơ đồ sửa lỗi DAF0MC)

Kết luận

Hai mã lỗi DAF0MB (Monitor ROM Abnormality) và DAF0MC (Monitor Error) trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 đều là lỗi thuộc hệ thống màn hình điều khiển (Monitor Panel System). Theo tài liệu kỹ thuật chính hãng Komatsu, nguyên nhân là màn hình điều khiển bị lỗi nội bộ, không có quy trình sửa chữa chi tiết. Giải pháp được khuyến nghị là kiểm tra nguồn cấp, giắc kết nối và hệ thống giao tiếp CAN để loại trừ các nguyên nhân bên ngoài, sau đó thay thế cụm màn hình chính hãng nếu lỗi vẫn còn xuất hiện.
