Hướng dẫn sửa lỗi DAF3KK trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Hướng dẫn sửa lỗi DAF3KK trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1 – LOW Power Source (MON)

Lỗi DAF3KK là một trong những mã lỗi liên quan đến nguồn cấp cho màn hình hiển thị (Monitor Panel) trên dòng xe nâng điện Komatsu 2.5 tấn FE25-1, FE25H-1 và xe nâng điện 3 tấn FE30-1. Khi lỗi này xuất hiện, màn hình có thể không hiển thị dữ liệu hoặc hoạt động không ổn định do điện áp cấp đến màn hình thấp hơn mức cho phép.

Bài viết dưới đây hướng dẫn chi tiết cách kiểm tra và sửa lỗi DAF3KK theo đúng tài liệu kỹ thuật của Komatsu.

Thông tin mã lỗi DAF3KK

  • Mã lỗi: DAF3KK
  • Tên lỗi đầy đủ: DAF3KK LOW Power Source (MON)
  • Ý nghĩa: Main Battery Voltage Low (Monitor Panel System)
  • Dòng xe áp dụng:
    • Xe nâng điện Komatsu FE25-1
    • Xe nâng điện Komatsu FE25H-1
    • Xe nâng điện Komatsu FE30-1

Ý nghĩa lỗi DAF3KK

Bộ điều khiển phát hiện điện áp nguồn cấp cho màn hình Monitor Panel thấp.

Nói cách khác, màn hình điều khiển không nhận đủ điện áp từ nguồn chính hoặc nguồn DC/DC Converter nên hệ thống ghi nhận lỗi DAF3KK.

Hiện tượng khi xe báo lỗi DAF3KK

Khi xuất hiện lỗi DAF3KK, người vận hành có thể gặp các hiện tượng sau:

  • Màn hình hiển thị không đầy đủ thông tin.
  • Một số dữ liệu vận hành không xuất hiện.
  • Màn hình có thể sáng yếu hoặc không hoạt động.
  • Xe vẫn có thể hoạt động nhưng khả năng hiển thị thông tin bị ảnh hưởng.
  • Lỗi thường xuất hiện ngay khi bật khóa điện ON.

Theo tài liệu Komatsu:

  • Bộ điều khiển không thực hiện hành động giới hạn hoạt động của xe.
  • Nếu màn hình không nhận được dữ liệu thì không hiển thị giá trị.

Nguyên nhân gây lỗi DAF3KK

Theo tài liệu sửa chữa chính hãng Komatsu, lỗi DAF3KK thường do một trong các nguyên nhân sau:

1. Cầu chì F115 bị đứt

Đây là nguyên nhân đầu tiên cần kiểm tra.

Nếu cầu chì F115 bị cháy thì cần kiểm tra thêm khả năng:

  • Chập dây điện
  • Chạm mass
  • Chập tải

Không nên thay cầu chì mới khi chưa xác định nguyên nhân gây cháy.

2. Đứt dây điện hoặc tiếp xúc kém trên đường nguồn

Có thể xảy ra:

  • Đứt dây trong bó dây điện.
  • Giắc cắm lỏng.
  • Chân giắc bị oxy hóa.
  • Tiếp xúc điện kém.

Đặc biệt cần kiểm tra đường dây giữa:

  • Connector CM01
  • Connector M54

Theo tiêu chuẩn của Komatsu:

Điện trở giữa:

  • CM01 (chân 1 hoặc chân 6)
  • và M54 (chân 1)

Tiêu chuẩn:

≤ 1 Ω

Nếu điện trở lớn hơn 1 Ω cần:

  • sửa dây
  • thay dây
  • vệ sinh giắc
  • thay chân cắm bị hỏng.

3. Chập dây xuống mass

Nếu dây nguồn bị chạm khung xe hoặc mass sẽ làm điện áp cấp cho màn hình bị sụt.

Kiểm tra:

Giữa:

  • CM01 (chân 1 hoặc chân 6)
  • và chân mass (CM01 chân 2)

Theo tài liệu:

Điện trở phải đạt

≥ 1 MΩ

Nếu nhỏ hơn:

  • dây đã bị chạm mass
  • cần sửa hoặc thay bó dây.

4. Hỏng bộ chuyển đổi DC/DC Converter

Nguồn cấp cho màn hình được tạo bởi DC/DC Converter.

Nếu bộ chuyển đổi này hỏng sẽ không tạo đủ điện áp.

Kiểm tra điện áp tại:

CM01

Giữa:

  • Chân 1 hoặc chân 6
  • và chân 2 (GND)

Tiêu chuẩn:

20 ~ 30 VDC

Nếu điện áp ngoài khoảng trên:

  • kiểm tra nguồn đầu vào DC/DC Converter.
  • nếu nguồn đầu vào bình thường thì thay DC/DC Converter.

5. Hỏng màn hình Monitor Panel

Nếu toàn bộ các bước trên đều đạt tiêu chuẩn mà lỗi vẫn còn thì khả năng cuối cùng là:

Monitor Panel bị hỏng bên trong.

Theo tài liệu Komatsu:

Đây là lỗi nội bộ của màn hình và không thể sửa chữa, cần thay màn hình mới.

Quy trình kiểm tra và sửa lỗi DAF3KK

Bước 1: Tắt khóa điện

Đưa khóa điện về vị trí OFF.

Bước 2: Tắt toàn bộ hệ thống

Đảm bảo:

  • Đèn System Operation Lamp đã tắt.
  • Xe đã dừng hoàn toàn.

Bước 3: Ngắt giắc pin

Tháo Battery Plug để đảm bảo an toàn trước khi đo điện.

Bước 4: Kiểm tra cầu chì F115

Mở hộp cầu chì.

Kiểm tra:

  • Cầu chì F115.
  • Nếu cháy cần xác định nguyên nhân trước khi thay.

Bước 5: Kiểm tra thông mạch dây nguồn

Ngắt:

  • Giắc M54
  • Giắc CM01

Đo điện trở.

Tiêu chuẩn:

≤ 1 Ω

Nếu vượt tiêu chuẩn:

  • sửa dây
  • thay dây
  • thay chân giắc.

Bước 6: Kiểm tra chạm mass

Đo giữa dây nguồn và mass.

Tiêu chuẩn:

≥ 1 MΩ

Nếu nhỏ hơn:

  • tìm vị trí dây bị cọ sát
  • sửa chữa hoặc thay bó dây.

Bước 7: Kiểm tra điện áp DC/DC Converter

Kết nối lại Battery Plug.

Bật khóa ON.

Đo điện áp.

Tiêu chuẩn:

20–30V DC

Nếu không đạt:

  • kiểm tra nguồn vào DC/DC.
  • thay DC/DC Converter nếu cần.

Bước 8: Kiểm tra Monitor Panel

Nếu:

  • cầu chì tốt
  • dây tốt
  • không chạm mass
  • điện áp đạt chuẩn

mà lỗi vẫn xuất hiện thì thay màn hình Monitor Panel.

Sơ đồ mạch liên quan đến lỗi DAF3KK

Theo sơ đồ điện Komatsu, các thành phần chính liên quan gồm:

  • Master Controller (C01)
  • Monitor Panel (CM01)
  • OP ID Key System (M13)
  • DC/DC Converter (M54, M55)
  • Fuse Box (F107, F108, F110, F113, F115, F116)
  • System Operation Lamp (M08)
  • Key Switch (S01)

Trong đó:

F115 → DC/DC Converter → CM01 (Monitor Panel)

là đường nguồn quan trọng nhất cần ưu tiên kiểm tra khi xuất hiện mã lỗi DAF3KK.

Lưu ý khi sửa lỗi DAF3KK

  • Luôn ngắt Battery Plug trước khi tháo giắc điện.
  • Không thay DC/DC Converter khi chưa đo đủ điện áp và kiểm tra đường dây.
  • Kiểm tra kỹ các chân giắc M54 và CM01 vì đây là vị trí thường xảy ra hiện tượng oxy hóa hoặc tiếp xúc kém.
  • Sau khi sửa chữa, xóa mã lỗi và bật khóa điện để xác nhận lỗi không còn xuất hiện.

Câu hỏi thường gặp (FAQ)

Lỗi DAF3KK có làm xe dừng hoạt động không?

Thông thường không. Lỗi chủ yếu ảnh hưởng đến nguồn cấp của màn hình hiển thị, xe có thể vẫn vận hành nhưng thông tin trên màn hình có thể bị thiếu hoặc không hiển thị.

Có thể chỉ thay cầu chì F115 là hết lỗi không?

Nếu nguyên nhân chỉ là cầu chì bị đứt thì có thể. Tuy nhiên, cần kiểm tra kỹ xem cầu chì cháy do quá tải hay chập mạch để tránh lỗi tái diễn.

Khi nào cần thay DC/DC Converter?

Khi đo điện áp đầu ra tại CM01 không nằm trong khoảng 20–30V DC và đã xác nhận dây dẫn, giắc cắm và nguồn đầu vào đều bình thường.

Khi nào phải thay màn hình Monitor Panel?

Nếu toàn bộ hệ thống nguồn, cầu chì, dây điện và DC/DC Converter đều đạt tiêu chuẩn nhưng lỗi DAF3KK vẫn tồn tại thì màn hình Monitor Panel có khả năng bị lỗi nội bộ và cần thay mới.

Sơ đồ hướng dẫn sửa lỗi DAF3KK trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

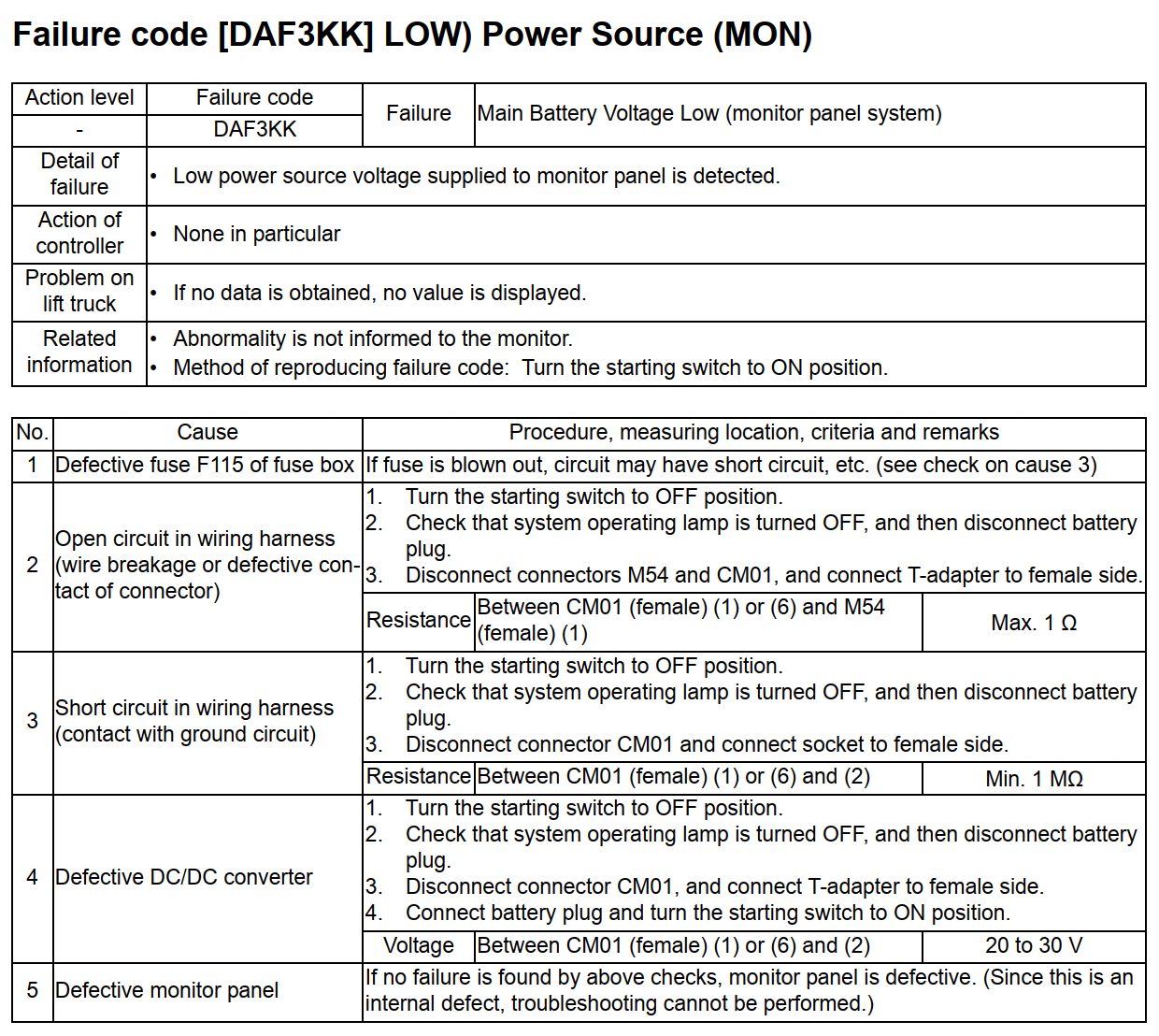

(Sơ đồ hướng dẫn sửa lỗi DAF3KK page 1)

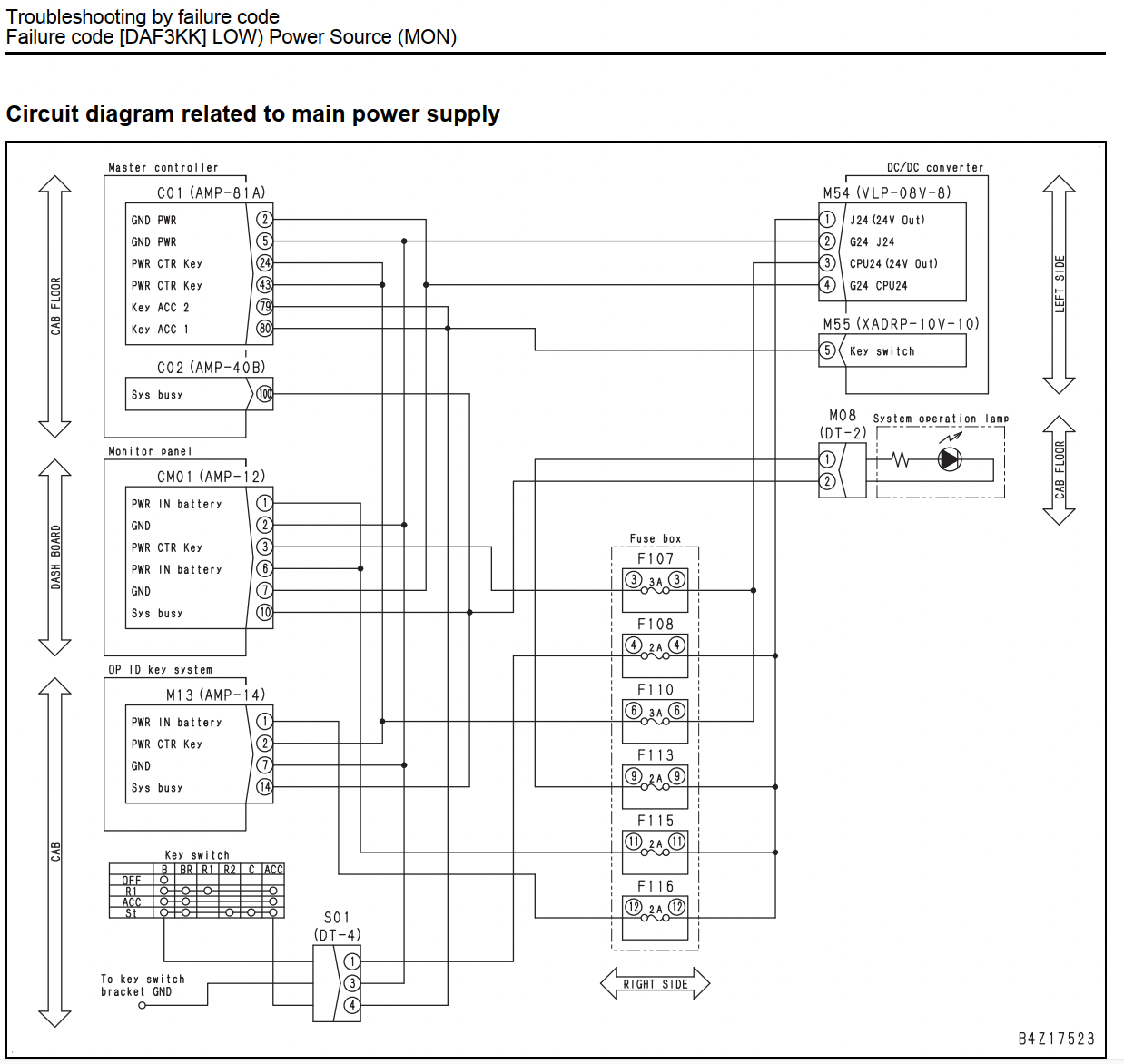

(Sơ đồ hướng dẫn sửa lỗi DAF3KK page 2)

Kết luận

DAF3KK – LOW Power Source (MON) là mã lỗi cảnh báo điện áp nguồn cấp cho màn hình hiển thị thấp trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1. Quá trình xử lý cần thực hiện theo đúng trình tự: kiểm tra cầu chì F115, kiểm tra dây dẫn và giắc CM01 – M54, đo điện trở cách điện, xác nhận điện áp đầu ra của DC/DC Converter (20–30V DC) và cuối cùng mới đánh giá tình trạng của Monitor Panel. Thực hiện đúng quy trình sẽ giúp xác định chính xác nguyên nhân, giảm thời gian sửa chữa và tránh thay thế linh kiện không cần thiết.
