Hướng dẫn sửa lỗi DAFGMC trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1

Lỗi DAFGMC là một mã lỗi liên quan đến hệ thống GPS Module của KOMTRAX trên các dòng xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 (2.5 tấn) và Komatsu FE30-1 (3 tấn). Khi mã lỗi này xuất hiện, hệ thống quản lý từ xa KOMTRAX sẽ không thể hoạt động bình thường, tuy nhiên xe vẫn có thể vận hành do lỗi không ảnh hưởng trực tiếp đến hệ thống điều khiển nâng hạ hoặc di chuyển.

Bài viết dưới đây sẽ giúp bạn hiểu rõ nguyên nhân và cách xử lý lỗi DAFGMC theo đúng tài liệu kỹ thuật của Komatsu.

Lỗi DAFGMC là gì?

Tên đầy đủ mã lỗi: DAFGMC

Ý nghĩa lỗi:

GPS Module Error (KOMTRAX System)

Đây là lỗi cho biết hệ thống KOMTRAX phát hiện mô-đun GPS bên trong thiết bị KOMTRAX gặp sự cố.

KOMTRAX là hệ thống giám sát xe nâng của Komatsu, cho phép theo dõi:

• Vị trí GPS
• Thời gian hoạt động
• Giờ làm việc
• Tình trạng vận hành
• Lịch sử bảo dưỡng
• Dữ liệu từ xa

Khi mô-đun GPS bị lỗi, các chức năng định vị và truyền dữ liệu sẽ bị ảnh hưởng.

Xe áp dụng

Lỗi DAFGMC áp dụng trên các dòng xe:

• Xe nâng điện Komatsu FE25-1 (2.5 tấn)
• Xe nâng điện Komatsu FE25H-1 (2.5 tấn)
• Xe nâng điện Komatsu FE30-1 (3 tấn)

Biểu hiện khi xuất hiện lỗi DAFGMC

Theo tài liệu Komatsu:

• KOMTRAX phát hiện lỗi GPS Module.
• Không có tác động đặc biệt tới ECU điều khiển xe.
• Hệ thống KOMTRAX hoạt động không bình thường.
• Màn hình xe không hiển thị cảnh báo bất thường đối với lỗi này.
• Xe vẫn có thể khởi động và làm việc bình thường.

Điều kiện phát sinh lỗi DAFGMC

Mã lỗi được ghi nhận khi:

• Bật khóa điện sang vị trí ON.
• Bộ điều khiển KOMTRAX tự kiểm tra phần cứng.
• Phát hiện mô-đun GPS bên trong bị lỗi.

Nguyên nhân gây lỗi DAFGMC

Theo tài liệu kỹ thuật Komatsu, nguyên nhân được xác định là:

GPS Module của thiết bị KOMTRAX bị hỏng

Đây là lỗi phần cứng bên trong thiết bị KOMTRAX.

Tài liệu kỹ thuật ghi rõ:

GPS module của thiết bị KOMTRAX có thể bị hỏng bên trong (Internal defect).

Do là lỗi phần cứng nội bộ nên không thể sửa chữa bằng các bước kiểm tra thông thường.

Cách kiểm tra lỗi DAFGMC

Mặc dù tài liệu không yêu cầu quy trình đo kiểm, kỹ thuật viên vẫn nên thực hiện các bước cơ bản sau trước khi kết luận thay thế thiết bị.

Bước 1: Xác nhận mã lỗi

• Tắt khóa điện.
• Chờ khoảng 30 giây.
• Bật khóa điện ON.
• Kiểm tra lại xem mã DAFGMC còn xuất hiện hay không.

Bước 2: Kiểm tra nguồn cấp cho KOMTRAX

Kiểm tra:

• Cầu chì.
• Điện áp cấp.
• Dây nguồn.
• Giắc kết nối.

Nếu nguồn cấp không ổn định có thể khiến thiết bị hoạt động không chính xác.

Bước 3: Kiểm tra giắc cắm

Quan sát:

• Giắc GPS.
• Giắc của KOMTRAX.
• Chân cắm có bị:
• Oxy hóa
• Lỏng
• Cong chân
• Đứt dây

Nếu phát hiện bất thường cần vệ sinh hoặc sửa chữa trước.

Bước 4: Kiểm tra anten GPS (nếu có)

Một số phiên bản KOMTRAX sử dụng anten GPS ngoài.

Kiểm tra:

• Dây anten
• Đầu nối
• Anten có bị gãy hoặc ngấm nước

Nếu anten hỏng có thể gây mất tín hiệu GPS.

Bước 5: Thay thế thiết bị KOMTRAX

Theo tài liệu Komatsu:

Không thể tiến hành sửa chữa bên trong GPS Module.

Do đó nếu:

• Nguồn cấp bình thường
• Giắc cắm tốt
• Anten bình thường
• Mã lỗi vẫn tồn tại

thì cần thay thế cụm KOMTRAX hoặc GPS Module (nếu được cung cấp riêng theo cấu hình xe).

Theo tài liệu Komatsu có sửa được GPS Module không?

Câu trả lời là Không.

Tài liệu kỹ thuật ghi rõ:

Đây là lỗi phần cứng bên trong thiết bị KOMTRAX nên không thể tiến hành quy trình sửa chữa.

Giải pháp duy nhất là:

• Thay thế thiết bị KOMTRAX.
• Sau khi thay thế cần cấu hình và kích hoạt lại hệ thống theo quy trình của Komatsu (nếu áp dụng).

Sau khi thay thế cần làm gì?

Sau khi thay thiết bị mới:

• Xóa mã lỗi.
• Tắt khóa điện.
• Khởi động lại xe.
• Kiểm tra trạng thái KOMTRAX.
• Kiểm tra khả năng định vị GPS.
• Xác nhận dữ liệu được truyền về hệ thống quản lý.

Lưu ý khi xử lý lỗi DAFGMC

• Không tự ý tháo rời GPS Module bên trong thiết bị KOMTRAX.
• Không hàn hoặc sửa mạch điện của mô-đun.
• Kiểm tra nguồn và giắc cắm trước khi kết luận thay thế.
• Chỉ sử dụng thiết bị KOMTRAX chính hãng Komatsu để đảm bảo khả năng tương thích.

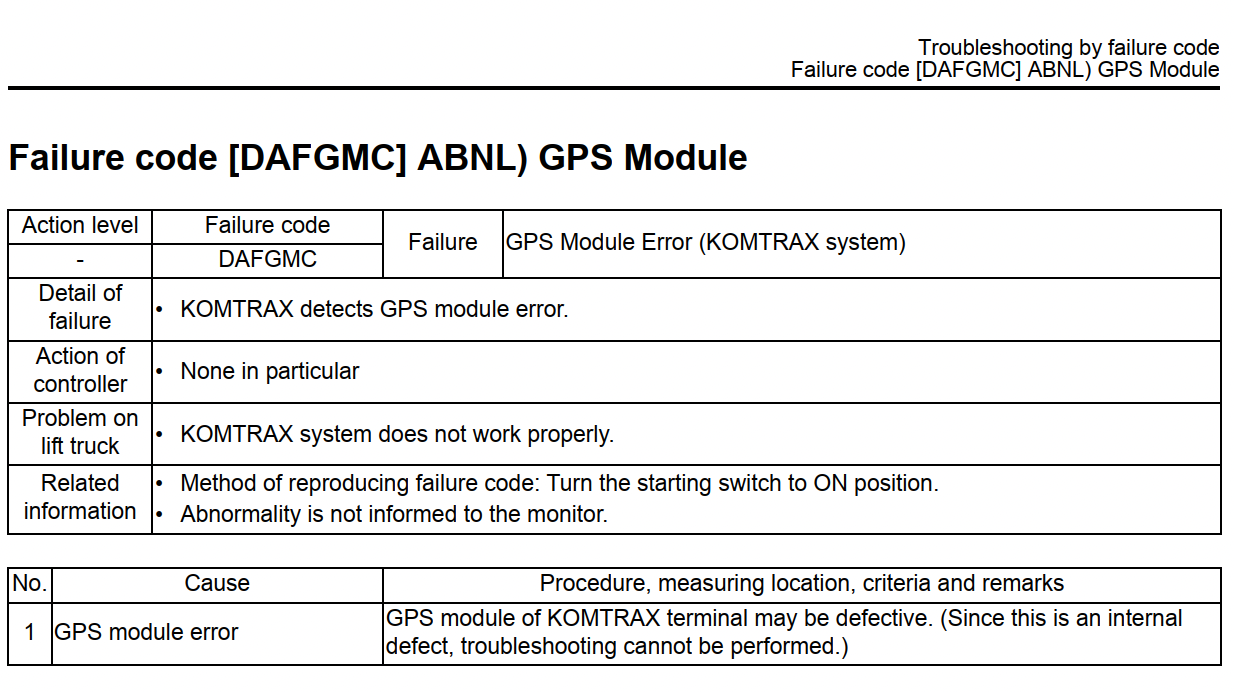

Sơ đồ hướng dẫn sửa lỗi DAFGMC trên xe nâng điện 2.5 tấn và 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1

(Sơ đồ hướng dẫn sửa lỗi Hướng dẫn sửa lỗi DAFGMC)

Tổng kết

Lỗi DAFGMC trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi liên quan đến GPS Module của hệ thống KOMTRAX. Đây là lỗi phần cứng nội bộ của thiết bị giám sát, không ảnh hưởng trực tiếp đến khả năng vận hành xe nhưng làm hệ thống KOMTRAX không hoạt động đúng chức năng.

Theo tài liệu kỹ thuật của Komatsu, lỗi này không có quy trình sửa chữa phần cứng, do đó sau khi kiểm tra nguồn cấp, giắc cắm và anten GPS mà không phát hiện bất thường, giải pháp là thay thế thiết bị KOMTRAX hoặc GPS Module (nếu được hỗ trợ riêng) để khôi phục khả năng giám sát và định vị của xe.
