Lỗi DAFLKA là gì?

DAFLKA (DISC) SYS-OPE Lamp (MON) là mã lỗi liên quan đến đèn báo hoạt động hệ thống (System Operating Lamp) trên màn hình điều khiển của xe nâng điện Komatsu.

Theo tài liệu kỹ thuật của Komatsu, lỗi này được định nghĩa là:

System Operating Lamp Open Circuit (Monitor Panel System)

Nói cách khác, ECU phát hiện mạch điều khiển đèn báo hoạt động hệ thống bị hở mạch (Open Circuit) trong cụm màn hình hiển thị (Monitor Panel).

Lỗi này áp dụng cho các dòng xe:

  • Xe nâng điện Komatsu FE25-1 (2.5 tấn)
  • Xe nâng điện Komatsu FE25H-1 (2.5 tấn)
  • Xe nâng điện Komatsu FE30-1 (3 tấn)

Hiện tượng khi xe báo lỗi DAFLKA

Khi bật khóa điện sang vị trí ON, trong khoảng 3 giây đầu tiên, bộ điều khiển sẽ kiểm tra mạch đèn System Operating Lamp.

Nếu điện áp đầu ra của đèn chỉ còn khoảng 5V hoặc thấp hơn, ECU xác định mạch bị hở và sinh ra mã lỗi DAFLKA.

Các hiện tượng thường gặp:

  • Xe hiển thị mã lỗi DAFLKA.
  • Đèn System Operating Lamp không sáng.
  • Màn hình có thể không xuất tín hiệu điều khiển đèn.
  • ECU ngắt đầu ra điều khiển đèn báo hệ thống.

ECU sẽ xử lý như thế nào?

Khi phát hiện lỗi, bộ điều khiển sẽ:

  • Không xuất tín hiệu điều khiển đèn System Operating Lamp.
  • Tắt đầu ra (Output OFF).
  • Ghi nhận lỗi trong bộ nhớ ECU.

Lưu ý quan trọng trước khi sửa chữa

Theo khuyến cáo của Komatsu:

Không được rút giắc pin (Battery Plug) khi đèn System Operating Lamp vẫn còn sáng.

Nếu rút pin trong thời điểm này có thể:

  • Mất dữ liệu lưu trong màn hình Monitor Panel.
  • Gây lỗi bộ nhớ màn hình.

Do đó trước khi thao tác:

  1. Tắt khóa điện.
  2. Đảm bảo đèn System Operating Lamp đã tắt hoàn toàn.
  3. Sau đó mới được tháo giắc pin.

Nguyên nhân gây lỗi DAFLKA

Theo tài liệu kỹ thuật, có 3 nguyên nhân chính.

1. Cầu chì F113 bị hỏng

Đây là nguyên nhân được kiểm tra đầu tiên.

Biểu hiện:

  • Cầu chì đứt.
  • Mất nguồn cấp cho mạch đèn.

Nếu cầu chì F113 bị cháy thì rất có thể trong hệ thống đã xuất hiện chập mạch.

2. Đứt dây điện hoặc tiếp xúc kém

Đây là nguyên nhân phổ biến nhất.

Có thể xảy ra tại:

  • Dây dẫn giữa Monitor Panel và System Operating Lamp
  • Giắc CM01
  • Giắc M08
  • Giắc M54
  • Dây nguồn từ DC/DC Converter

Các lỗi thường gặp:

  • Đứt dây trong bó dây.
  • Chân giắc oxy hóa.
  • Chân cắm lỏng.
  • Dây bị cọ sát vào khung xe.

3. Hỏng màn hình Monitor Panel

Nếu:

  • Cầu chì tốt
  • Dây điện tốt
  • Giắc cắm tốt

thì khả năng cao màn hình Monitor Panel đã bị hỏng bên trong.

Theo tài liệu Komatsu:

Đây là lỗi nội bộ của màn hình nên không thể sửa chữa bằng quy trình kiểm tra thông thường, cần thay thế màn hình.

Quy trình kiểm tra và sửa lỗi DAFLKA

Bước 1: Tắt khóa điện

Chuyển khóa điện về vị trí OFF.

Bước 2: Kiểm tra đèn báo hệ thống

Đảm bảo:

  • Đèn System Operating Lamp đã tắt.
  • Sau đó mới tháo giắc pin.

Bước 3: Kiểm tra cầu chì F113

Tháo cầu chì F113 trong hộp cầu chì.

Đo điện trở giữa hai đầu cầu chì.

Tiêu chuẩn:

≤ 1 Ω

Nếu:

  • Điện trở lớn
  • Không thông mạch

=> Thay cầu chì mới đúng thông số.

Nếu cầu chì tiếp tục cháy sau khi thay:

  • Kiểm tra chập dây nguồn.
  • Kiểm tra DC/DC Converter.
  • Kiểm tra dây dẫn tới đèn báo.

Bước 4: Kiểm tra dây điện

Ngắt các giắc:

  • CM01
  • M08
  • M54

Sau đó đo thông mạch theo hướng dẫn của Komatsu.

Kiểm tra thứ nhất

Đo giữa:

  • M08 (Female) chân số 1
  • M54 chân số 1

Tiêu chuẩn:

≤ 1 Ω

Kiểm tra thứ hai

Đo giữa:

  • CM01 (Female) chân số 10
  • M08 (Female) chân số 2

Tiêu chuẩn:

≤ 1 Ω

Nếu điện trở lớn:

  • Kiểm tra dây đứt.
  • Kiểm tra chân cắm.
  • Kiểm tra oxy hóa.
  • Sửa hoặc thay đoạn dây hỏng.

Bước 5: Kiểm tra màn hình Monitor Panel

Nếu:

  • F113 tốt
  • Dây điện tốt
  • Giắc cắm tốt

nhưng xe vẫn báo DAFLKA thì kết luận:

Monitor Panel bị lỗi bên trong và cần thay thế.

Sơ đồ mạch liên quan

Theo sơ đồ điện Komatsu, các thành phần chính gồm:

  • Master Controller
  • Monitor Panel (CM01)
  • ID Key Controller (M13)
  • System Operating Lamp (M08)
  • Cầu chì F113
  • DC/DC Converter (M53, M54)
  • Komtrax Terminal
  • Battery Plug

Khi kiểm tra nên đối chiếu đúng sơ đồ điện theo từng model:

  • FE25-1
  • FE25H-1
  • FE30-1

để xác định đúng vị trí chân giắc và đường dây.

Những lỗi dễ nhầm với DAFLKA

Do cùng thuộc hệ thống Monitor Panel nên DAFLKA dễ bị nhầm với:

  • Lỗi nguồn DC/DC Converter
  • Lỗi Monitor Panel
  • Lỗi Sys Busy
  • Lỗi nguồn 24V
  • Lỗi cầu chì nguồn

Vì vậy nên kiểm tra cầu chì và dây dẫn trước khi kết luận hỏng màn hình.

Kinh nghiệm sửa chữa thực tế

Đối với các xe đã sử dụng lâu năm, nguyên nhân thường gặp nhất là:

  • Cầu chì F113 bị oxy hóa.
  • Chân giắc CM01 tiếp xúc kém.
  • Dây tín hiệu gần cụm màn hình bị gãy ngầm.
  • Giắc M08 lỏng sau thời gian dài rung lắc.
  • Hỏng Monitor Panel do ẩm hoặc lão hóa linh kiện.

Việc đo thông mạch trước khi thay màn hình sẽ giúp tiết kiệm đáng kể chi phí sửa chữa.

Sơ đồ hướng dẫn sửa lỗi DAFLKA trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

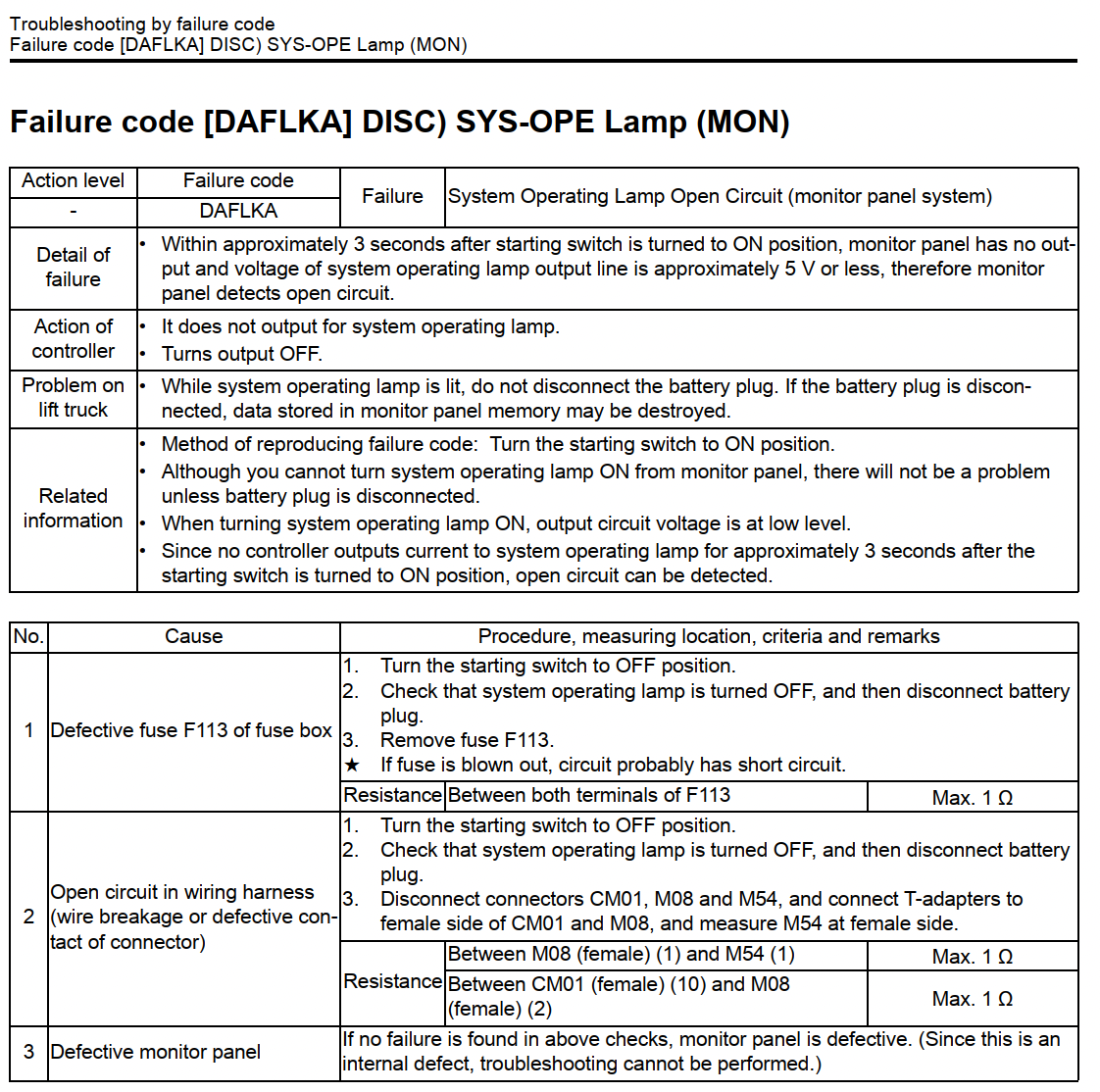

(Sơ đồ hướng dẫn sửa lỗi DAFLKA page 1)

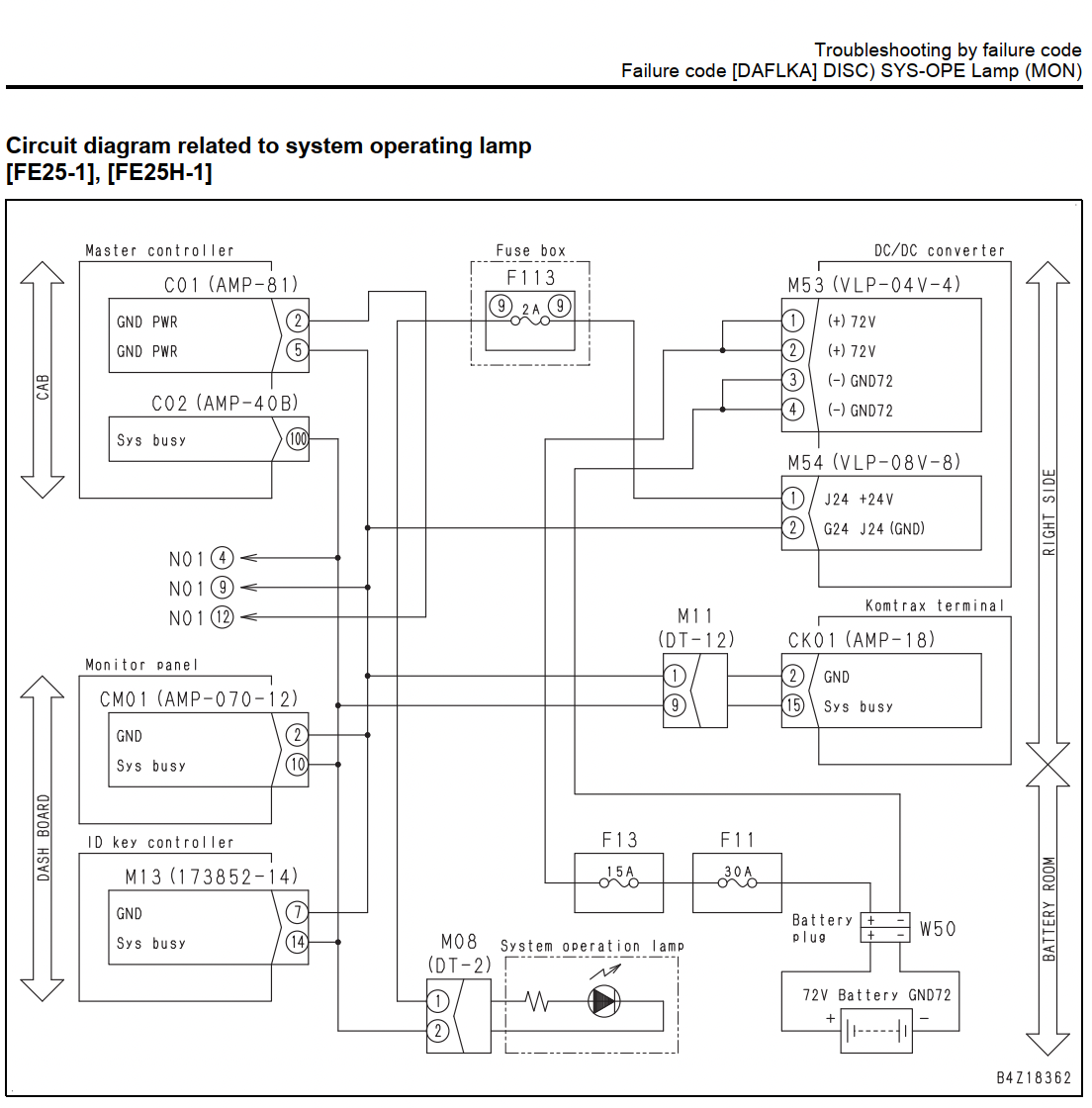

(Sơ đồ hướng dẫn sửa lỗi DAFLKA page 2)

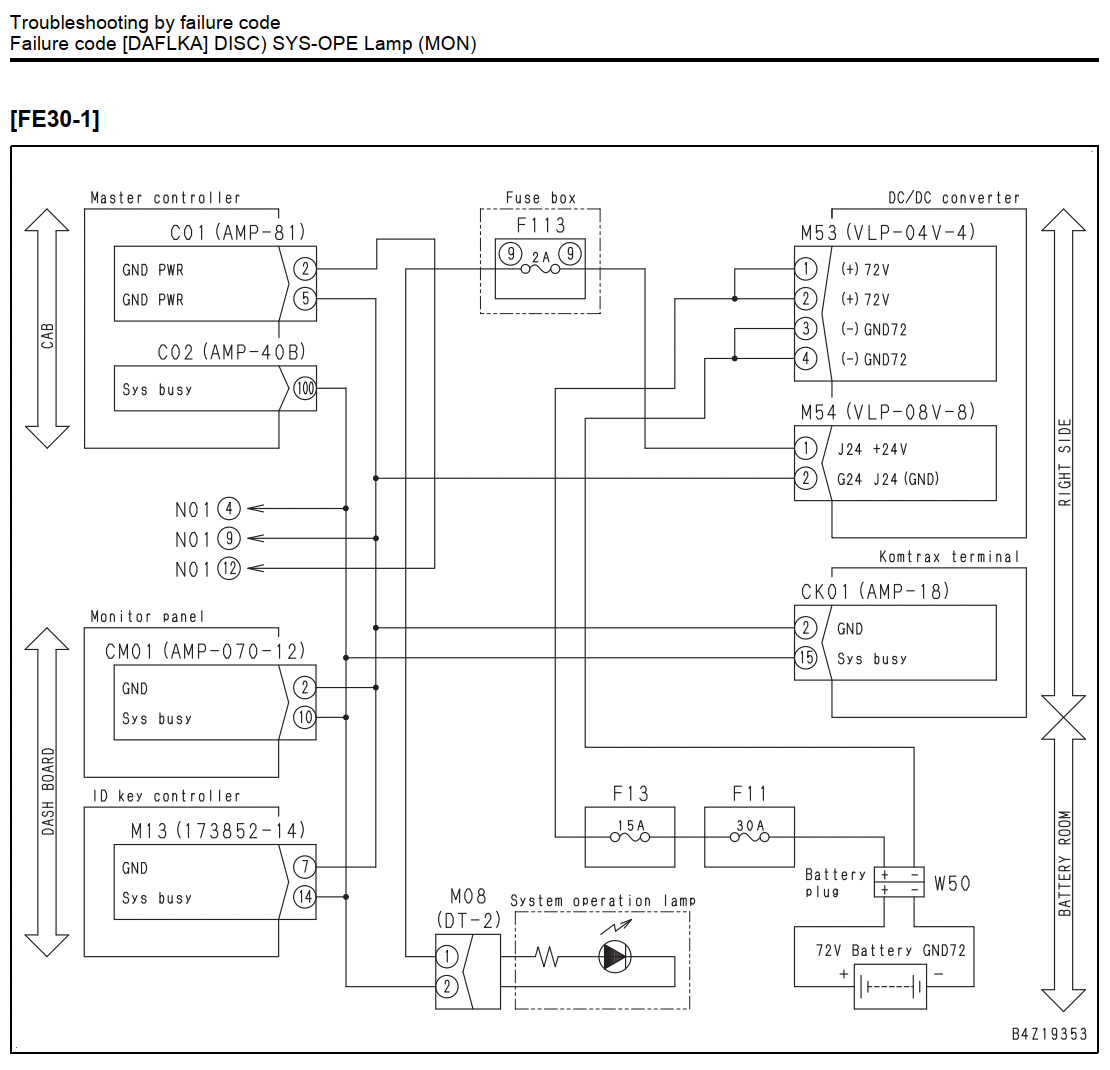

(Sơ đồ hướng dẫn sửa lỗi DAFLKA page 3)

Kết luận

Lỗi DAFLKA (DISC) SYS-OPE Lamp (MON) trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi hở mạch đèn báo hoạt động hệ thống (System Operating Lamp Open Circuit). Nguyên nhân chủ yếu đến từ cầu chì F113 bị hỏng, đứt dây điện, tiếp xúc kém tại các giắc nối hoặc hỏng cụm màn hình Monitor Panel.
