Hướng dẫn sửa lỗi DAFLKB trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1

Hướng dẫn sửa lỗi DAFLKB trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1

Mã lỗi DAFLKB là một lỗi thuộc hệ thống Monitor Panel (bảng đồng hồ hiển thị) của xe nâng điện Komatsu. Khi lỗi này xuất hiện, bảng điều khiển phát hiện mạch đèn báo hoạt động hệ thống (System Operating Lamp) bị chập điện (Short Circuit).

Nếu không xử lý đúng cách, hệ thống sẽ tự động ngắt đầu ra điều khiển đèn báo để bảo vệ mạch điện và tránh hư hỏng lan rộng.

Bài viết dưới đây hướng dẫn đầy đủ cách kiểm tra và sửa lỗi DAFLKB theo đúng tài liệu kỹ thuật Komatsu dành cho:

  • Xe nâng điện Komatsu FE25-1
  • Xe nâng điện Komatsu FE25H-1
  • Xe nâng điện Komatsu FE30-1

Mã lỗi DAFLKB là gì?

Tên đầy đủ:

DAFLKB – System Operating Lamp Short Circuit (MON)

Ý nghĩa lỗi:

Monitor Panel phát hiện mạch điều khiển đèn báo hoạt động của hệ thống bị ngắn mạch.

Cụ thể:

Trong khi bảng đồng hồ cấp dòng điện cho đèn báo hoạt động hệ thống, điện áp đầu ra không giảm xuống mức thấp như thiết kế, vì vậy Monitor Panel xác định có hiện tượng Short Circuit (chập mạch).

Triệu chứng khi xuất hiện lỗi DAFLKB

Khi xe báo lỗi DAFLKB có thể gặp các hiện tượng:

  • Đèn báo hoạt động hệ thống không sáng.
  • Đèn sáng bất thường hoặc luôn sáng.
  • Hệ thống tự động ngắt điều khiển đèn.
  • Mã lỗi DAFLKB hiển thị trên màn hình.
  • Một số chức năng của Monitor Panel hoạt động không bình thường.

Bộ điều khiển sẽ phản ứng như thế nào?

Theo tài liệu Komatsu:

Khi phát hiện lỗi, Monitor Panel sẽ tắt đầu ra điều khiển đèn System Operating Lamp (Output OFF) để bảo vệ mạch điện.

Lưu ý cực kỳ quan trọng

Trong thời gian đèn System Operating Lamp vẫn đang sáng, không được rút giắc pin (Battery Plug).

Nếu ngắt Battery Plug trong lúc này có thể làm:

  • mất dữ liệu trong Monitor Panel
  • hỏng dữ liệu bộ nhớ
  • phát sinh thêm các lỗi khác

Đây là lưu ý quan trọng được Komatsu nhấn mạnh trong tài liệu sửa chữa.

Nguyên nhân gây lỗi DAFLKB

Theo tài liệu kỹ thuật chính hãng, chỉ có hai nguyên nhân chính.

1. Chập dây điện (Short circuit in wiring harness)

Đây là nguyên nhân phổ biến nhất.

Có thể do:

  • Dây điện bị cọ sát vào khung xe.
  • Dây bị bóp méo.
  • Lớp cách điện bị rách.
  • Giắc cắm bị vào nước.
  • Chập mass.
  • Dây nguồn 24V chạm GND.

2. Monitor Panel bị hỏng

Nếu toàn bộ hệ thống dây điện đều đạt tiêu chuẩn thì khả năng cao:

  • Monitor Panel bị lỗi bên trong.
  • Hỏng mạch công suất điều khiển đèn.
  • Hỏng IC điều khiển.

Theo tài liệu Komatsu, đây là lỗi nội bộ và không thể sửa bằng quy trình kiểm tra thông thường.

Quy trình kiểm tra lỗi DAFLKB

Bước 1: Tắt khóa điện

Chuyển khóa điện về vị trí:

OFF

Bước 2: Xác nhận đèn System Operating Lamp đã tắt

Sau khi khóa điện OFF:

  • kiểm tra đèn System Operating Lamp
  • chắc chắn đèn đã tắt hoàn toàn

Sau đó mới được:

Ngắt Battery Plug

Bước 3: Tháo các giắc kết nối

Theo tài liệu Komatsu cần tháo các đầu nối:

  • C01
  • C02
  • CM01
  • CK01
  • M08
  • M54

Sau đó lắp T-Adapter vào phía cái (Female Side) của đầu nối M08.

Bước 4: Đo điện trở

Tiến hành đo:

Giữa chân (1) và chân (2) của đầu nối M08 (Female).

Giá trị tiêu chuẩn

Điện trở ≥ 1 MΩ

Đánh giá kết quả đo

Trường hợp 1

Nếu:

Điện trở ≥ 1 MΩ

=> Hệ thống dây điện đạt yêu cầu.

Lúc này nguyên nhân nhiều khả năng là:

Monitor Panel bị hỏng.

Trường hợp 2

Nếu:

Điện trở < 1 MΩ

=> Có hiện tượng chập điện.

Cần tiếp tục:

  • kiểm tra bó dây
  • kiểm tra dây nguồn
  • kiểm tra dây mass
  • kiểm tra các đầu nối
  • kiểm tra vị trí dây bị cọ sát
  • sửa chữa hoặc thay dây điện.

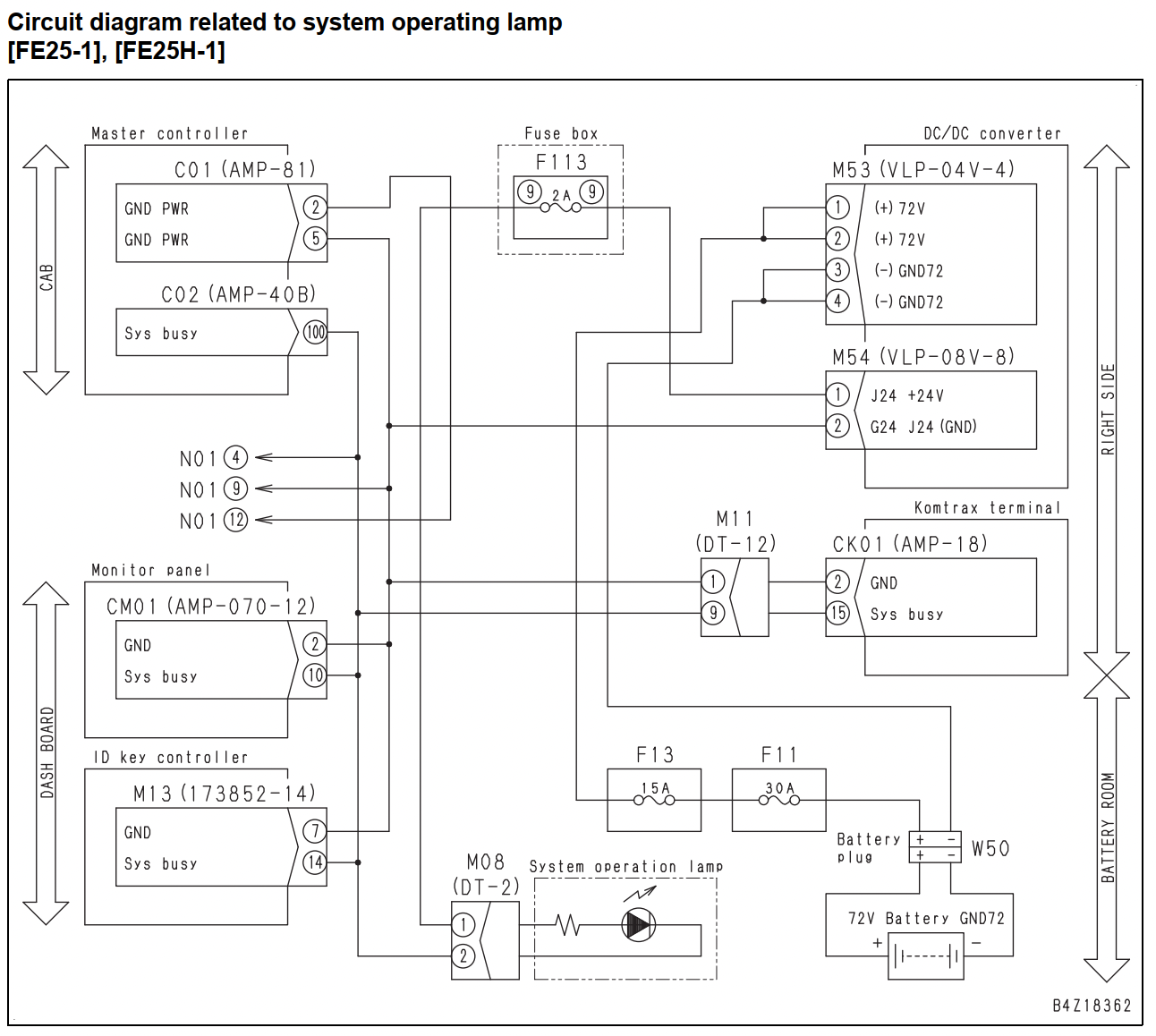

Sơ đồ mạch liên quan

Theo sơ đồ điện Komatsu, mạch đèn System Operating Lamp liên quan đến các thành phần sau:

  • Master Controller
  • Monitor Panel (CM01)
  • ID Key Controller
  • DC/DC Converter
  • Komtrax Terminal
  • Fuse F113
  • Fuse F13
  • Fuse F11
  • Đầu nối M08
  • Đèn System Operating Lamp
  • Battery Plug
  • Ắc quy 72V

Khi kiểm tra nên lần lượt kiểm tra theo đường cấp nguồn từ cầu chì đến đèn và dây tín hiệu về Monitor Panel.

Cách sửa lỗi DAFLKB

Thông thường quy trình sửa chữa sẽ gồm:

Kiểm tra cầu chì

Đặc biệt:

  • F113
  • F13
  • F11

Nếu cháy cần thay đúng thông số.

Kiểm tra đầu nối

Làm sạch:

  • M08
  • M54
  • CK01
  • CM01

Kiểm tra:

  • chân cắm bị oxy hóa
  • chân lỏng
  • chân cong
  • chân cháy

Kiểm tra dây điện

Đo:

  • chập mass
  • chập nguồn
  • đứt dây
  • điện trở cách điện

Nếu phát hiện dây hỏng:

  • bọc lại
  • thay đoạn dây
  • thay cả bó dây nếu cần.

Kiểm tra Monitor Panel

Nếu toàn bộ dây điện đạt chuẩn mà lỗi vẫn xuất hiện thì:

Monitor Panel là bộ phận cần thay thế.

Theo tài liệu Komatsu, lỗi bên trong Monitor Panel không có quy trình sửa chữa, chỉ có thể thay thế.

Cách phòng tránh lỗi DAFLKB

Để hạn chế lỗi xuất hiện:

  • Không để nước xịt trực tiếp vào bảng điều khiển.
  • Kiểm tra bó dây định kỳ.
  • Không để dây điện cọ sát khung xe.
  • Kiểm tra các đầu nối khi bảo dưỡng.
  • Không tự ý đấu nối thêm thiết bị điện.
  • Thay cầu chì đúng trị số quy định.
  • Không ngắt Battery Plug khi đèn báo hệ thống còn sáng.

Câu hỏi thường gặp

Lỗi DAFLKB có nguy hiểm không?

Không gây nguy hiểm ngay lập tức nhưng ảnh hưởng đến hệ thống giám sát của xe. Nếu tiếp tục vận hành lâu dài có thể dẫn đến hư hỏng Monitor Panel hoặc phát sinh thêm lỗi điện.

Có thể tiếp tục sử dụng xe khi báo lỗi DAFLKB không?

Có thể xe vẫn hoạt động trong một số trường hợp, tuy nhiên nên kiểm tra và sửa chữa sớm để tránh hỏng mạch điều khiển hoặc mất dữ liệu trong bảng đồng hồ.

Có thể tự sửa lỗi DAFLKB không?

Có thể tự kiểm tra các bước cơ bản như cầu chì, giắc cắm và dây điện. Tuy nhiên, việc đo điện trở, xác định điểm chập hoặc thay thế Monitor Panel nên được thực hiện bởi kỹ thuật viên có kinh nghiệm và đúng dụng cụ chuyên dụng.

Sơ đồ hướng dẫn sửa lỗi DAFLKB trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1

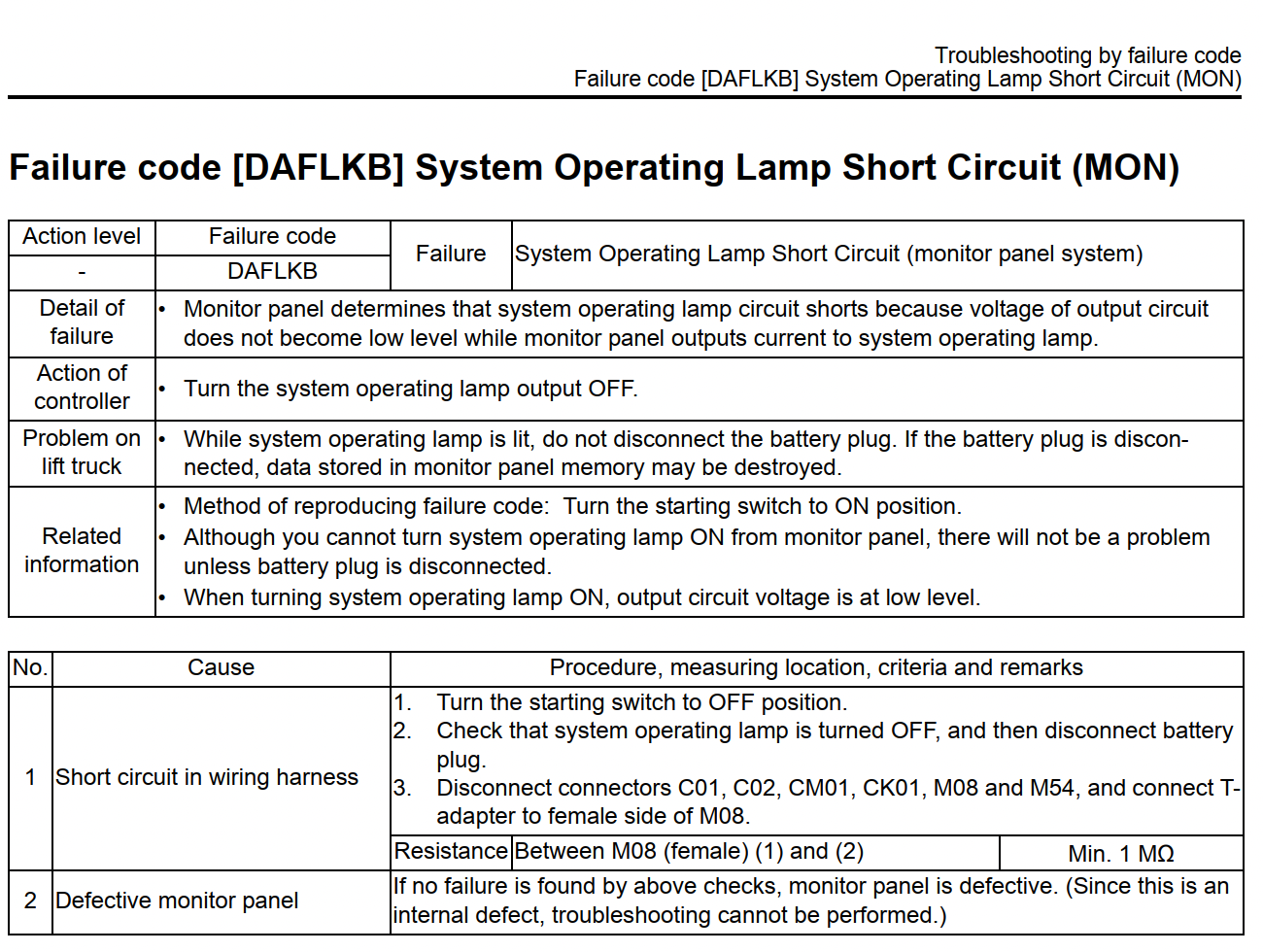

(Sơ đồ sửa lỗi DAFLKB page 1)


(Sơ đồ sửa lỗi DAFLKB page 1)

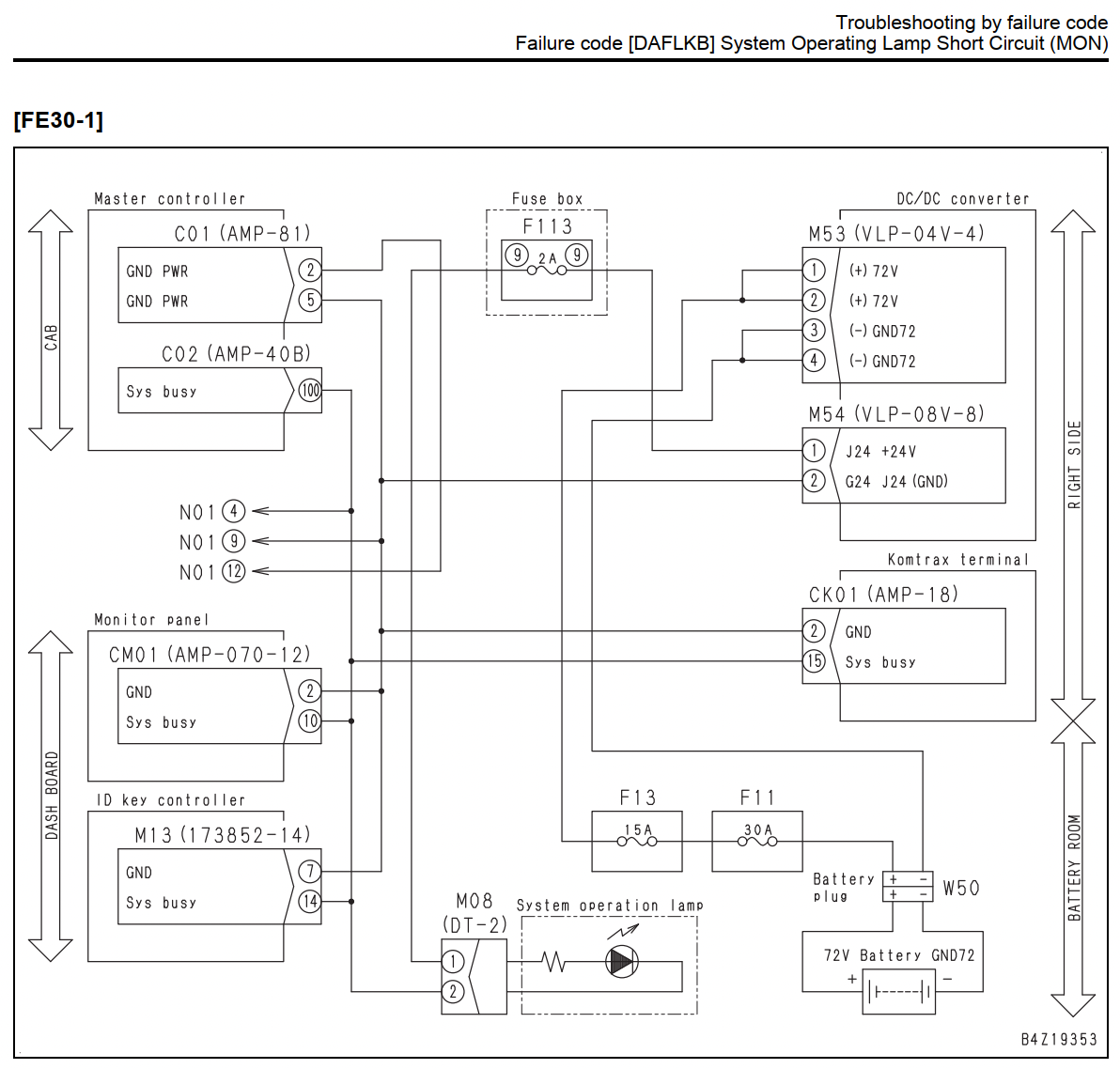

(Sơ đồ sửa lỗi DAFLKB page 3)

Kết luận

Lỗi DAFLKB – System Operating Lamp Short Circuit (MON) trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi liên quan đến mạch đèn báo hoạt động của hệ thống. Nguyên nhân chủ yếu là chập dây điện (Wiring Harness Short Circuit) hoặc Monitor Panel bị hỏng. Theo quy trình của Komatsu, cần kiểm tra cầu chì, đầu nối, dây dẫn và đo điện trở tại đầu nối M08; nếu điện trở đạt từ 1 MΩ trở lên mà lỗi vẫn tồn tại thì khả năng cao phải thay Monitor Panel. Việc tuân thủ đúng quy trình kiểm tra sẽ giúp xác định chính xác nguyên nhân, rút ngắn thời gian sửa chữa và đảm bảo xe nâng vận hành ổn định, an toàn.
