Lỗi DAFQKR trên xe nâng điện 2.5 tấn và 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1 | Hướng dẫn sửa lỗi CAN COMM. (MON)

Lỗi DAFQKR trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1 – Nguyên nhân và hướng dẫn khắc phục chi tiết

Lỗi DAFQKR là một trong những mã lỗi liên quan đến hệ thống giao tiếp CAN (CAN Communication) giữa màn hình hiển thị (Monitor Panel) và thiết bị KOMTRAX trên xe nâng điện Komatsu. Khi xảy ra lỗi này, KOMTRAX không thể giao tiếp bình thường với màn hình điều khiển và sẽ ghi nhận mã lỗi DAFQKR.

Bài viết dưới đây sẽ hướng dẫn chi tiết cách kiểm tra và sửa lỗi DAFQKR theo đúng tài liệu kỹ thuật của Komatsu, áp dụng cho các dòng:

  • Xe nâng điện Komatsu FE25-1 (2.5 tấn)
  • Xe nâng điện Komatsu FE25H-1 (2.5 tấn)
  • Xe nâng điện Komatsu FE30-1 (3 tấn)

Mã lỗi DAFQKR là gì?

Mã lỗi đầy đủ: DAFQKR – ABNL CAN COMM. (MON)

Ý nghĩa lỗi:

CAN Disconnection (MON) – KOMTRAX terminal detects communication failure with Monitor Panel.

Nói cách khác:

  • Thiết bị KOMTRAX phát hiện mất kết nối CAN với màn hình điều khiển (Monitor Panel).
  • Đây là lỗi thuộc hệ thống truyền thông CAN, không phải lỗi của động cơ điện hay bộ điều khiển lái.

Hiện tượng khi xuất hiện lỗi DAFQKR

Theo tài liệu Komatsu:

  • Mã lỗi xuất hiện ngay sau khi bật khóa điện ON.
  • KOMTRAX không nhận được dữ liệu từ màn hình.
  • Xe thường vẫn hoạt động bình thường.
  • Bộ điều khiển không đưa xe vào chế độ bảo vệ.
  • Không có hiện tượng mất chức năng nâng hoặc di chuyển.

Bộ điều khiển phản ứng như thế nào?

Theo tài liệu kỹ thuật:

Action of Controller

None in particular

Nghĩa là:

  • Bộ điều khiển không giới hạn công suất.
  • Không khóa xe.
  • Không ảnh hưởng trực tiếp tới vận hành.

Ảnh hưởng trên xe nâng

Theo tài liệu:

Problem on Lift Truck

None in particular

Điều đó có nghĩa:

  • Xe vẫn có thể vận hành.
  • Tuy nhiên hệ thống giám sát KOMTRAX sẽ không nhận được dữ liệu từ màn hình.

Nếu để lâu, việc chẩn đoán các lỗi khác sẽ gặp khó khăn.

Nguyên nhân gây lỗi DAFQKR

Theo tài liệu Komatsu, có 2 nguyên nhân chính.

1. Nguồn cấp cho màn hình bị lỗi

Đây là nguyên nhân đầu tiên cần kiểm tra.

Có thể do:

  • Cháy cầu chì.
  • Nguồn 12V hoặc 24V cấp cho màn hình bị mất.
  • Mass màn hình tiếp xúc kém.
  • Giắc cắm màn hình bị lỏng.
  • Dây nguồn bị đứt.

Theo tài liệu:

Perform troubleshooting for failure code DAF3KK.

Nghĩa là:

Nếu nghi ngờ màn hình không có nguồn, cần thực hiện toàn bộ quy trình kiểm tra của mã lỗi DAF3KK trước.

2. Lỗi truyền thông CAN

Nếu màn hình vẫn hoạt động bình thường thì nguyên nhân tiếp theo là:

  • Đường truyền CAN-H bị đứt.
  • Đường truyền CAN-L bị đứt.
  • Giắc CAN lỏng.
  • Chập CAN.
  • Điện trở cuối mạng CAN bị lỗi.
  • Tiếp xúc oxy hóa.
  • Thiết bị KOMTRAX lỗi.

Theo tài liệu:

Perform checks on causes 4 to 7 for failure code DBNRKR.

Điều này có nghĩa cần thực hiện các bước kiểm tra hệ thống CAN giống như hướng dẫn của mã lỗi DBNRKR, đặc biệt các nguyên nhân từ mục 4 đến mục 7.

Quy trình kiểm tra và sửa lỗi DAFQKR

Bước 1: Xác nhận lỗi

  • Tắt khóa điện.
  • Chờ khoảng 30 giây.
  • Bật khóa ON.
  • Kiểm tra xem lỗi DAFQKR có xuất hiện lại hay không.

Theo tài liệu:

Lỗi có thể được tái tạo chỉ bằng thao tác bật khóa ON.

Bước 2: Kiểm tra nguồn màn hình

Kiểm tra:

  • Cầu chì cấp nguồn.
  • Điện áp cấp màn hình.
  • Mass màn hình.
  • Giắc nguồn.
  • Dây nguồn.

Nếu phát hiện mất nguồn:

  • Thay cầu chì.
  • Sửa dây điện.
  • Làm sạch chân giắc.
  • Khắc phục nguồn cấp.

Sau đó khởi động lại xe.

Bước 3: Kiểm tra mạng CAN

Nếu màn hình vẫn sáng bình thường:

Tiến hành kiểm tra:

  • CAN-H
  • CAN-L
  • Giắc kết nối
  • Đầu nối trung gian
  • Điện trở cuối mạng
  • Chập nguồn
  • Chập mass

Đặc biệt chú ý:

  • Giắc tại màn hình
  • Giắc KOMTRAX
  • Dây CAN dưới cabin
  • Dây CAN gần bộ điều khiển

Bước 4: Kiểm tra giắc cắm

Rút từng giắc và kiểm tra:

  • Chân cong
  • Chân gãy
  • Chân oxy hóa
  • Chân lỏng
  • Nước xâm nhập

Sau đó:

  • Xịt dung dịch vệ sinh tiếp điểm điện.
  • Cắm lại chắc chắn.

Bước 5: Kiểm tra dây điện

Dùng đồng hồ VOM đo:

  • Tính liên tục của dây CAN.
  • Có bị đứt ngầm không.
  • Có chạm mass không.
  • Có chạm nguồn không.

Nếu phát hiện dây hỏng:

  • Hàn nối đúng kỹ thuật.
  • Hoặc thay đoạn dây mới.

Bước 6: Kiểm tra thiết bị KOMTRAX

Nếu:

  • Màn hình bình thường.
  • Dây CAN bình thường.
  • Nguồn bình thường.

Thì cần kiểm tra:

  • Module KOMTRAX.
  • Giắc kết nối của KOMTRAX.
  • Khả năng truyền dữ liệu của module.

Trong trường hợp cần thiết phải thay thử module để xác định chính xác nguyên nhân.

Cách phòng tránh lỗi DAFQKR

Để hạn chế xuất hiện lỗi DAFQKR trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1, nên:

  • Kiểm tra định kỳ giắc cắm màn hình.
  • Vệ sinh các đầu nối CAN.
  • Không để nước xâm nhập hệ thống điện.
  • Kiểm tra cầu chì theo lịch bảo dưỡng.
  • Tránh đấu nối thêm thiết bị điện vào mạng CAN khi chưa có hướng dẫn của nhà sản xuất.
  • Bảo dưỡng hệ thống dây điện định kỳ để phát hiện sớm hiện tượng oxy hóa hoặc đứt ngầm.

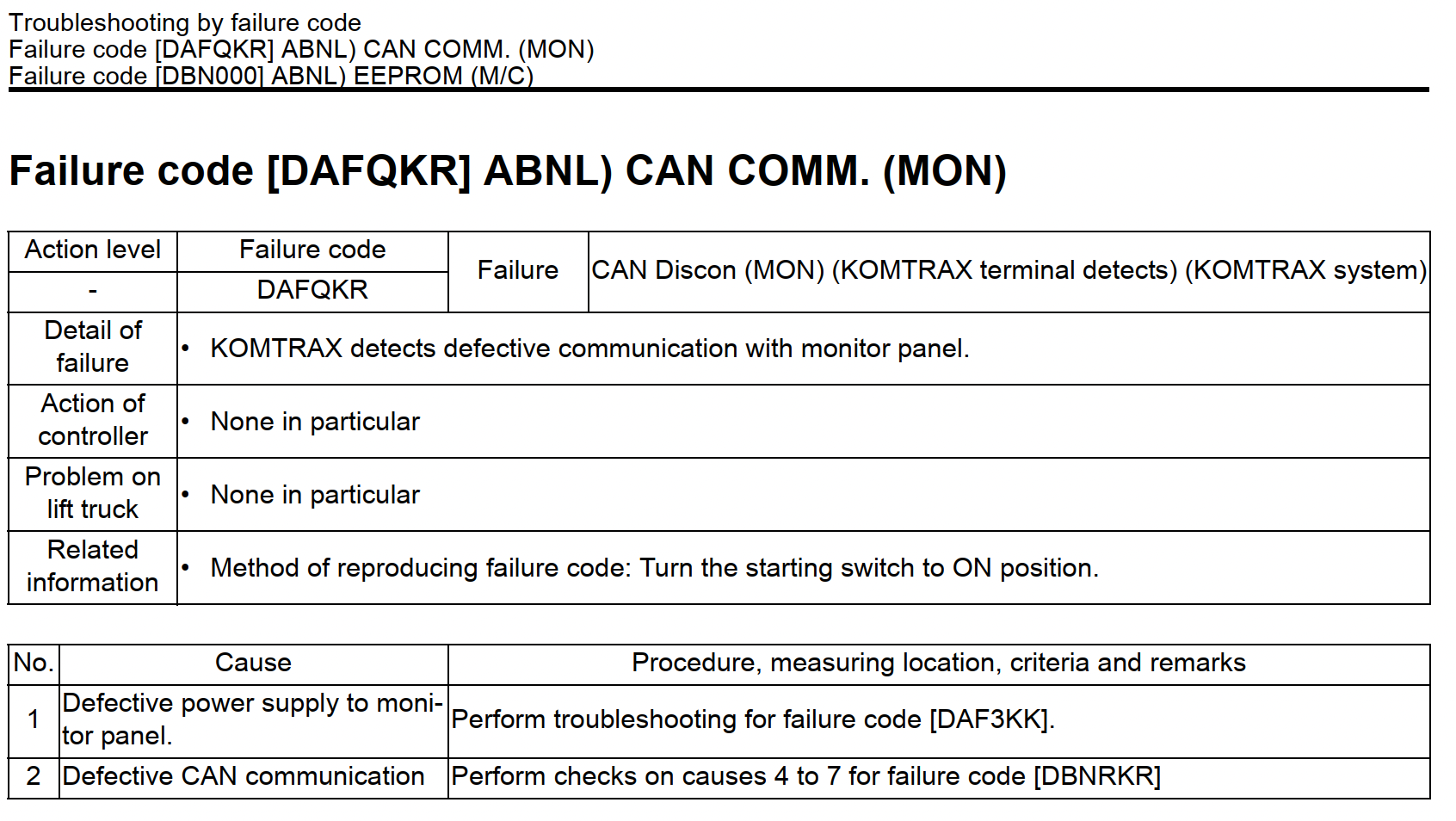

Sơ đồ sửa Lỗi DAFQKR trên xe nâng điện 2.5 tấn và 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1


(Sơ đồ hướng dẫn sửa lỗi DAFQKR)

Tổng kết

Mã lỗi DAFQKR – ABNL CAN COMM. (MON) trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi mất giao tiếp CAN giữa thiết bị KOMTRAX và màn hình điều khiển (Monitor Panel).

Theo tài liệu kỹ thuật Komatsu, việc xử lý cần thực hiện theo thứ tự:

  1. Kiểm tra nguồn cấp cho màn hình (tham chiếu quy trình của mã DAF3KK).
  2. Nếu nguồn bình thường, kiểm tra hệ thống truyền thông CAN theo các nguyên nhân 4–7 của mã DBNRKR.
  3. Kiểm tra giắc cắm, dây CAN, điện trở cuối mạng và module KOMTRAX.
  4. Sau khi sửa chữa, bật khóa điện để xác nhận lỗi đã được xóa hoàn toàn.

Việc chẩn đoán đúng theo quy trình sẽ giúp rút ngắn thời gian sửa chữa, tránh thay thế linh kiện không cần thiết và đảm bảo hệ thống giám sát KOMTRAX hoạt động ổn định trên xe nâng điện Komatsu.
