Hướng dẫn sửa lỗi L01 DBN0KT trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Lỗi L01 DBN0KT là một trong những mã lỗi liên quan đến bộ điều khiển trung tâm (Master Controller - M/C) trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1. Khi lỗi này xuất hiện, bộ điều khiển phát hiện dữ liệu lưu trong EEPROM bị sai lệch hoặc không thể đọc được, khiến các thông số cài đặt của xe có thể bị khôi phục về mặc định.

Trong bài viết này, chúng tôi sẽ hướng dẫn chi tiết nguyên nhân, triệu chứng và cách xử lý lỗi L01 DBN0KT theo đúng tài liệu kỹ thuật của Komatsu.

Lỗi L01 DBN0KT là gì?

• Mã lỗi: L01 DBN0KT
• Tên lỗi đầy đủ: L01 DBN0KT ABNL EEPROM (M/C)
• Mức cảnh báo: L01
• Hệ thống liên quan: Master Controller (M/C)
• Ý nghĩa lỗi: Memory Malfunction (Master Controller System)

Đây là lỗi cho biết bộ nhớ EEPROM trong bộ điều khiển trung tâm hoạt động bất thường, làm cho hệ thống không thể xác nhận dữ liệu đã lưu.

Hiện tượng khi xe báo lỗi L01 DBN0KT

Khi bật khóa điện (Key ON), màn hình xe nâng có thể hiển thị:

L01 DBN0KT

Xe có thể gặp các hiện tượng:

• Các thông số cài đặt của xe trở về mặc định.
• Thông tin lịch sử hoạt động không được lưu chính xác.
• Một số chức năng hoạt động không đúng thông số đã cài đặt trước đó.
• Lỗi xuất hiện ngay khi bật khóa nguồn.

Nguyên nhân gây lỗi L01 DBN0KT

Theo tài liệu kỹ thuật Komatsu, lỗi xảy ra khi bộ điều khiển phát hiện một trong các trường hợp sau:

1. Lỗi kiểm tra CRC của EEPROM

Khi khởi động xe, bộ điều khiển sẽ đọc dữ liệu trong EEPROM.

Nếu:

• CRC vùng nhớ chính (Main Area)
• CRC vùng nhớ dự phòng (Backup Area)

không khớp với giá trị tính toán thì bộ điều khiển xác định dữ liệu EEPROM bị lỗi.

2. Không đọc được dữ liệu EEPROM

Bộ điều khiển không thể truy cập hoặc đọc dữ liệu từ EEPROM do lỗi phần cứng hoặc lỗi nội bộ.

3. Giá trị cài đặt nằm ngoài phạm vi cho phép

Một số thông số được lưu trong EEPROM vượt ngoài vùng dữ liệu hợp lệ nên bộ điều khiển coi dữ liệu bị hỏng.

Bộ điều khiển phản ứng như thế nào?

Theo tài liệu Komatsu:

Khi phát hiện dữ liệu EEPROM lỗi:

• Bộ điều khiển tự động ghi đè các thông số có thể khôi phục bằng giá trị mặc định.
• Những giá trị vượt ngoài phạm vi cũng được thay bằng giá trị mặc định.
• Nếu dữ liệu không thể khôi phục, lỗi vẫn tiếp tục tồn tại.

Ảnh hưởng của lỗi L01 DBN0KT

Lỗi này có thể gây ra:

• Mất toàn bộ thông số cài đặt của xe.
• Các Option trên xe bị reset.
• Không lưu được lịch sử hoạt động.
• Xe có thể vận hành không đúng thông số ban đầu.
• Một số chức năng hoạt động không ổn định.

Cách kiểm tra và sửa lỗi L01 DBN0KT

Theo đúng hướng dẫn của tài liệu kỹ thuật Komatsu:

Bước 1: Xác nhận thời điểm phát sinh lỗi

Lỗi được tạo khi:

• Bật khóa điện (Key ON).

Nếu lỗi xuất hiện ngay sau khi bật nguồn thì tiếp tục kiểm tra bộ điều khiển.

Bước 2: Kiểm tra cài đặt Option

Do EEPROM có thể đã bị ghi đè về mặc định nên cần:

• Kiểm tra toàn bộ thông số Option của xe.
• Thiết lập lại đúng cấu hình theo từng model:
  • Komatsu FE25-1
  • Komatsu FE25H-1
  • Komatsu FE30-1

Sau khi cài đặt lại, kiểm tra xem lỗi còn xuất hiện hay không.

Bước 3: Khởi động lại xe

Sau khi thiết lập lại:

• Tắt khóa điện.
• Chờ khoảng 30 giây.
• Bật khóa điện trở lại.
• Kiểm tra mã lỗi.

Nếu lỗi vẫn còn:

→ Chuyển sang bước tiếp theo.

Bước 4: Kiểm tra bộ điều khiển Master Controller

Theo tài liệu Komatsu:

Đây là lỗi nội bộ của bộ điều khiển (Internal Defect).

Do đó:

• Không có quy trình đo điện áp.
• Không có quy trình kiểm tra linh kiện.
• Không có điểm đo để xác định hỏng hóc.

Nếu lỗi vẫn tồn tại sau khi thiết lập lại Option:

Kết luận: Bộ điều khiển Master Controller bị hỏng.

Nguyên nhân được Komatsu xác nhận

Theo tài liệu sửa chữa chính hãng:

Komatsu ghi rõ:

Đây là lỗi nội bộ của bộ điều khiển nên không có quy trình sửa chữa hoặc chẩn đoán chi tiết.

Lưu ý khi thay Master Controller

Sau khi thay bộ điều khiển mới cần:

• Thiết lập lại toàn bộ Option của xe.
• Cài đúng model FE25-1, FE25H-1 hoặc FE30-1.
• Kiểm tra các thông số vận hành.
• Kiểm tra hoạt động của hệ thống nâng.
• Kiểm tra hệ thống lái.
• Kiểm tra hệ thống di chuyển.
• Xóa mã lỗi.
• Khởi động lại xe và chạy thử.

Nếu không cài đặt lại đúng Option, xe có thể phát sinh thêm các mã lỗi khác hoặc hoạt động không đúng thông số thiết kế.

Cách phòng tránh lỗi L01 DBN0KT

Để hạn chế lỗi EEPROM trên bộ điều khiển:

• Không ngắt nguồn ắc quy khi xe đang bật khóa điện.
• Tránh đấu ngược cực nguồn.
• Kiểm tra điện áp bình ắc quy định kỳ.
• Không để điện áp nguồn sụt quá thấp.
• Hạn chế để nước hoặc hơi ẩm xâm nhập vào bộ điều khiển.
• Sử dụng đúng bộ sạc theo khuyến cáo của Komatsu.
• Bảo dưỡng hệ thống điện định kỳ.

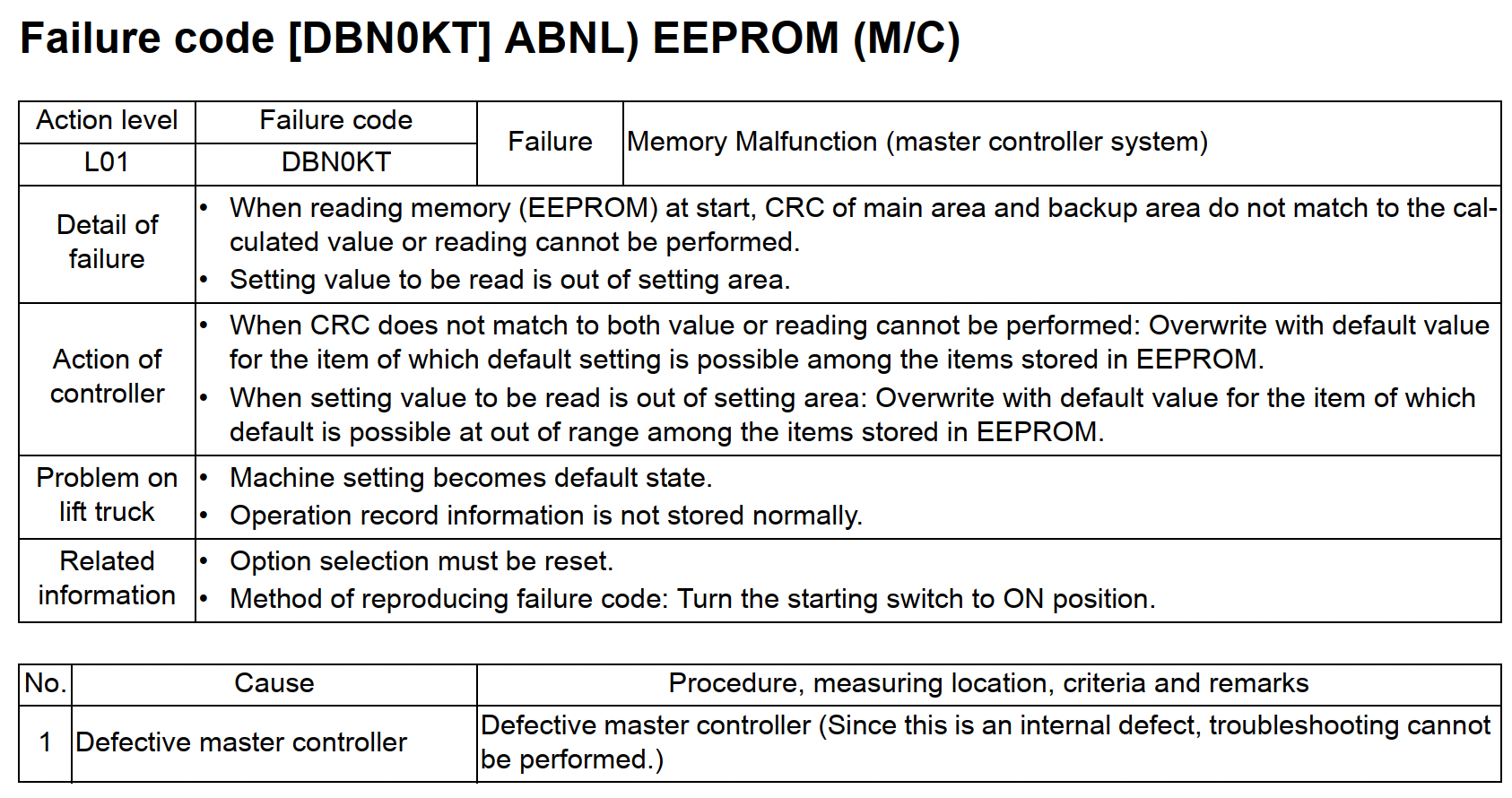

Sơ đồ cách sửa lỗi L01 DBN0KT trên xe nâng điện 2.5 tấn và 3 tấn Komatsu FE25-1, FE25H-1, FE30-1

Kết luận

L01 DBN0KT ABNL EEPROM (M/C) là lỗi liên quan đến bộ nhớ EEPROM của Master Controller trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1. Khi lỗi này xuất hiện, bộ điều khiển không thể xác nhận hoặc đọc chính xác dữ liệu trong EEPROM, khiến các thông số cài đặt bị khôi phục về mặc định và lịch sử hoạt động không được lưu đúng.

Theo tài liệu kỹ thuật chính hãng Komatsu, đây là lỗi nội bộ của Master Controller, không có quy trình sửa chữa ở mức linh kiện. Biện pháp xử lý là kiểm tra và cài đặt lại các thông số Option, nếu lỗi vẫn còn thì thay thế bộ điều khiển Master Controller và cấu hình lại toàn bộ thông số phù hợp với từng model xe.
