Cách sửa lỗi L03 DBN2KK trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Hướng dẫn sửa lỗi L03 DBN2KK trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Lỗi L03 DBN2KK trên xe nâng điện Komatsu là gì?

L03 DBN2KK (Load Power Source Low - M/C) là mã lỗi báo điện áp nguồn cấp tải (Load Power Supply) đến bộ điều khiển trung tâm (Master Controller) bị thấp.

Lỗi này xuất hiện khi bộ điều khiển phát hiện:

  • Điện áp nguồn chính PWR_IN_BATT ≥ 20V.
  • Nhưng điện áp nguồn tải PWR_IN_BRY ≤ 18V.
  • Tình trạng này kéo dài liên tục trong 3 giây.

Lỗi L03 DBN2KK thường gặp trên các dòng:

  • Xe nâng điện Komatsu FE25-1 (2.5 tấn)
  • Xe nâng điện Komatsu FE25H-1 (2.5 tấn)
  • Xe nâng điện Komatsu FE30-1 (3 tấn)

Ý nghĩa của lỗi L03 DBN2KK

Mã lỗi này cho biết bộ điều khiển vẫn nhận được điện áp từ bình ắc quy nhưng nguồn cấp tải bị sụt áp, khiến hệ thống không thể vận hành bình thường.

Đây là lỗi liên quan đến:

  • Cầu chì nguồn
  • Diode bảo vệ
  • Dây nguồn
  • Giắc cắm
  • Master Controller

Nếu không xử lý kịp thời, xe sẽ không thể hoạt động hoặc chỉ hoạt động ở chế độ bảo vệ.

Hiện tượng khi xuất hiện lỗi L03 DBN2KK

Theo tài liệu kỹ thuật Komatsu, khi lỗi xuất hiện sẽ có các hiện tượng sau:

  • Màn hình hiển thị L03 DBN2KK
  • Xe không thể vận hành
  • Bộ điều khiển ngắt toàn bộ đầu ra ngoại trừ:
    • External OFF Signal
    • MC2 Enable Command
  • Không thể sạc pin
  • Chuông cảnh báo kêu
  • Quạt làm mát dừng hoạt động

Điều kiện phát sinh lỗi

Master Controller giám sát hai nguồn điện:

  • PWR_IN_BATT
  • PWR_IN_BRY

Nếu:

  • PWR_IN_BATT ≥ 20V
  • nhưng PWR_IN_BRY ≤ 18V

liên tục trong 3 giây thì hệ thống sinh lỗi L03 DBN2KK.

Nguyên nhân gây lỗi L03 DBN2KK

Theo tài liệu sửa chữa Komatsu, nguyên nhân được kiểm tra theo thứ tự sau.

1. Cầu chì F111 trong hộp cầu chì bị đứt

Đây là nguyên nhân phổ biến nhất.

Vị trí

Hộp cầu chì (Fuse Box)

Cầu chì cần kiểm tra:

F111 (3A)

Cách kiểm tra

  1. Tắt khóa điện.
  2. Đảm bảo toàn bộ đèn hệ thống đã tắt.
  3. Rút giắc pin (Battery Plug).
  4. Tháo cầu chì F111.
  5. Đo thông mạch.

Tiêu chuẩn

Điện trở hai đầu cầu chì:

≤ 1Ω

Nếu cầu chì bị đứt

Thay cầu chì mới đúng:

  • 3A
  • Đúng chủng loại

Nếu cầu chì vừa thay tiếp tục cháy:

=> Hệ thống đang bị chập dây.

2. Diode D06 bị hỏng

Diode D06 có nhiệm vụ bảo vệ nguồn cấp cho Master Controller.

Nếu diode hỏng sẽ làm điện áp tải giảm và phát sinh lỗi.

Cách kiểm tra

  • Tắt khóa điện.
  • Rút giắc pin.
  • Tháo giắc D06.
  • Dùng đồng hồ đo diode.

Giá trị chuẩn

Chiều thuận

Giữa:

  • D06 (1) (+)
  • D06 (2) (-)

Không thông

Chiều ngược

Giữa:

  • D06 (2) (+)
  • D06 (1) (-)

Có thông

Nếu kết quả ngược lại:

⇒ Thay diode D06.

3. Đứt dây hoặc tiếp xúc kém trên dây nguồn

Đây là lỗi rất thường gặp trên xe sử dụng lâu năm.

Có thể do:

  • Dây bị đứt ngầm
  • Chân giắc oxy hóa
  • Chân connector lỏng
  • Gãy dây trong bó dây

Các đầu nối liên quan:

  • C02
  • D06
  • M54

Cách kiểm tra

Tháo:

  • Connector C02
  • Connector D06
  • Connector M54

Sau đó đo điện trở.

Giá trị chuẩn

Điện trở giữa:

  • D06 (1)
  • C02 (116) hoặc (118) hoặc (121)

≤ 1Ω

Điện trở giữa:

  • D06 (2)
  • M54 (3)

≤ 1Ω

Nếu điện trở lớn hơn tiêu chuẩn:

  • Sửa dây
  • Thay dây
  • Làm sạch chân giắc
  • Ép lại terminal

4. Chập dây điện

Nếu dây nguồn bị chập xuống mass hoặc chập giữa các dây sẽ gây sụt áp nguồn tải.

Theo tài liệu Komatsu cần đo điện trở cách điện.

Giá trị tiêu chuẩn

Giữa:

  • C02 (116)/(118)/(121)

với:

  • C02 (115)

≥ 1 MΩ

Giữa:

  • C02 (116)/(118)/(121)

với:

  • C02 (117)

≥ 1 MΩ

Giữa:

  • C02 (116)/(118)/(121)

với:

  • C02 (120)

≥ 1 MΩ

Nếu nhỏ hơn:

⇒ Hệ thống đang bị chập dây.

5. Master Controller bị hỏng

Nếu toàn bộ các bước trên đều đạt tiêu chuẩn nhưng lỗi vẫn còn thì nguyên nhân cuối cùng là:

Master Controller hỏng bên trong.

Theo tài liệu Komatsu:

Đây là lỗi nội bộ của bộ điều khiển nên không thể sửa chữa bằng quy trình kiểm tra thông thường.

Giải pháp:

  • Thay Master Controller chính hãng.
  • Tiến hành cài đặt và hiệu chỉnh theo quy trình của Komatsu.

Quy trình xử lý lỗi L03 DBN2KK đúng theo tài liệu Komatsu

Nên thực hiện theo đúng thứ tự sau:

  1. Tắt khóa điện.
  2. Rút giắc pin.
  3. Kiểm tra cầu chì F111 (3A).
  4. Kiểm tra diode D06.
  5. Kiểm tra dây nguồn từ C02 đến D06 và M54.
  6. Kiểm tra hiện tượng chập dây.
  7. Kiểm tra điện áp nguồn cấp tại Master Controller.
  8. Nếu tất cả đều bình thường nhưng lỗi vẫn xuất hiện, thay Master Controller.

Việc kiểm tra theo đúng trình tự sẽ giúp xác định chính xác nguyên nhân và tránh thay thế linh kiện không cần thiết.

Sơ đồ mạch liên quan đến lỗi L03 DBN2KK

Theo sơ đồ điện của Komatsu, các thành phần liên quan trực tiếp gồm:

  • Battery 72V
  • Battery Plug (W50)
  • Cầu chì F111 (3A)
  • Cầu chì F109
  • Cầu chì F11
  • Cầu chì F13
  • Diode D06
  • Master Controller (C01, C02)
  • Bộ chuyển đổi DC/DC (M53, M54)
  • Các giắc C02, D06, M54
  • Dây nguồn PWR_IN_BATT và PWR_IN_BRY

Khi kiểm tra nên lần theo sơ đồ mạch để xác định chính xác vị trí mất điện áp.

Một số lưu ý khi sửa lỗi L03 DBN2KK

  • Luôn ngắt nguồn pin trước khi tháo giắc điện.
  • Không thay cầu chì bằng loại có dòng lớn hơn quy định.
  • Làm sạch toàn bộ chân giắc bằng dung dịch vệ sinh tiếp điểm điện.
  • Kiểm tra điện áp bình ắc quy trước khi kết luận lỗi bộ điều khiển.
  • Sau khi sửa chữa cần xóa mã lỗi và chạy thử xe để xác nhận lỗi không xuất hiện trở lại.

Sơ đồ cách sửa lỗi L03 DBN2KK trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

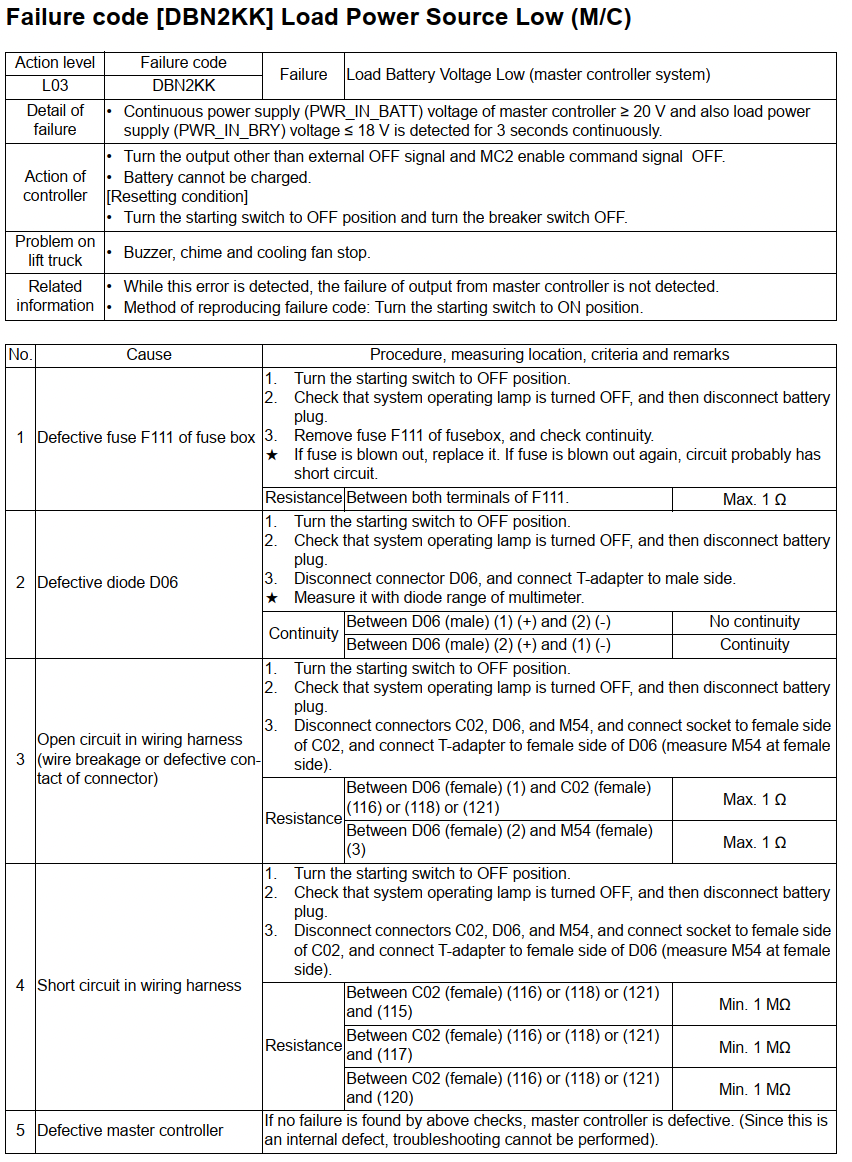

(Sơ đồ cách sửa lỗi L03 DBN2KK page 1)

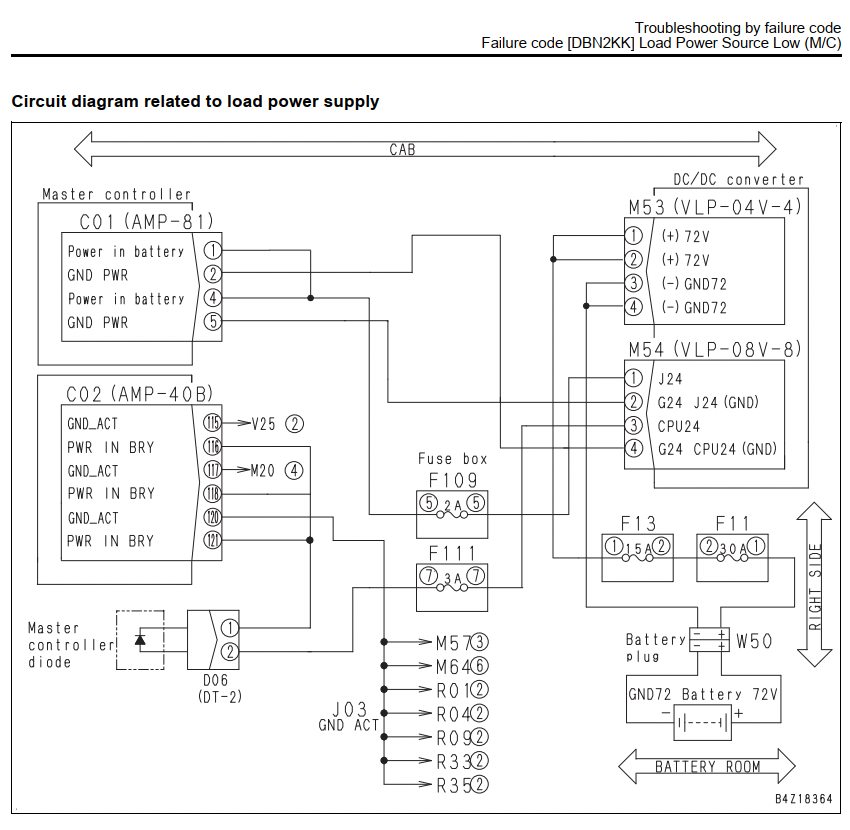

(Sơ đồ cách sửa lỗi L03 DBN2KK page 2)

Kết luận

L03 DBN2KK (Load Power Source Low - M/C) là lỗi liên quan đến điện áp nguồn cấp tải của Master Controllertrên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1. Trong đa số trường hợp, nguyên nhân xuất phát từ cầu chì F111 bị đứt, diode D06 hỏng hoặc dây nguồn bị đứt/chập, chỉ khi đã loại trừ các nguyên nhân này mới cần thay Master Controller. Việc kiểm tra đúng quy trình theo tài liệu kỹ thuật Komatsu sẽ giúp rút ngắn thời gian sửa chữa, giảm chi phí và đảm bảo xe hoạt động ổn định.
