Cách sửa lỗi L04 DBN3KK trên xe nâng điện 2.5 tấn và 3 tấn Komatsu FE25-1, FE25H-1, FE30-1

L04 DBN3KK xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1 – Nguyên nhân, cách kiểm tra và hướng dẫn sửa lỗi chi tiết

L04 DBN3KK là một trong những mã lỗi liên quan đến nguồn cấp chính (Main Power Source) trên xe nâng điện Komatsu. Khi lỗi này xuất hiện, bộ điều khiển trung tâm (Master Controller) phát hiện điện áp nguồn nuôi bị sụt xuống dưới ngưỡng cho phép, khiến xe tự động ngắt nhiều chức năng để bảo vệ hệ thống điều khiển.

Bài viết dưới đây hướng dẫn chi tiết cách kiểm tra và sửa lỗi L04 DBN3KK theo đúng tài liệu kỹ thuật của Komatsu, áp dụng cho:

  • Xe nâng điện Komatsu FE25-1
  • Xe nâng điện Komatsu FE25H-1
  • Xe nâng điện Komatsu FE30-1 (3 tấn)

L04 DBN3KK là lỗi gì?

Tên đầy đủ của lỗi:

L04 DBN3KK – Main Battery Voltage Low (Master Controller System)

Ý nghĩa:

Bộ điều khiển trung tâm (Master Controller) phát hiện điện áp nguồn cấp PWR_IN_BATT ≤ 18V liên tục trong ít nhất 2 giây, nên xác định nguồn nuôi bất thường và kích hoạt chế độ bảo vệ.

Hiện tượng khi xe báo lỗi L04 DBN3KK

Khi xuất hiện lỗi này, xe sẽ có các biểu hiện sau:

  • Xe không thể chạy.
  • Không thể nâng hoặc hạ càng.
  • Biến tần chạy (Travel Inverter) bị ngắt.
  • Biến tần bơm thủy lực (Pump Inverter) bị ngắt.
  • Bộ điều khiển tắt tín hiệu điều khiển MC2.
  • Trợ lực lái điện (Power Steering) vẫn hoạt động.
  • Bộ sạc không thể sạc pin.
  • Xe chỉ hoạt động trở lại sau khi:
    • Tắt khóa điện (OFF), hoặc
    • Ngắt CB AC200V của bộ sạc.

Điều kiện phát sinh lỗi

Master Controller phát hiện:

  • Điện áp đầu vào PWR_IN_BATT ≤ 18V
  • Thời gian duy trì liên tục từ 2 giây trở lên

Lúc này hệ thống sẽ lưu mã lỗi:

L04 DBN3KK

Nguyên nhân gây lỗi L04 DBN3KK

Theo tài liệu sửa chữa của Komatsu, lỗi này có 4 nguyên nhân chính.

1. Cầu chì F109 bị đứt

Đây là nguyên nhân thường gặp nhất.

Cầu chì F109 (2A) nằm trong hộp cầu chì cấp nguồn cho mạch điều khiển.

Nếu cầu chì bị cháy:

  • Master Controller mất nguồn cấp.
  • Xe báo ngay lỗi DBN3KK.

Cách kiểm tra

Bước 1

Tắt khóa điện.

Bước 2

Đảm bảo toàn bộ đèn hệ thống đã tắt.

Bước 3

Rút giắc pin chính.

Bước 4

Tháo cầu chì F109.

Bước 5

Đo thông mạch cầu chì.

Nếu cầu chì bị đứt:

  • Thay cầu chì mới đúng trị số 2A.
  • Kiểm tra xem có chập mạch hay không trước khi thay.

Nếu cầu chì vừa thay lại cháy ngay thì gần như chắc chắn hệ thống đang bị chập dây.

2. Đứt dây hoặc tiếp xúc kém trong dây nguồn

Nếu cầu chì còn tốt, Komatsu yêu cầu kiểm tra dây dẫn từ:

  • Master Controller
  • DC/DC Converter

Các đầu nối liên quan gồm:

  • C01
  • M54

Thực hiện

  • Tắt khóa điện.
  • Rút giắc pin.
  • Tháo giắc:
    • C01
    • M54

Đo điện trở giữa:

  • C01 (Female) chân (1) hoặc (4)
  • M54 (Female) chân (1)

Tiêu chuẩn

Điện trở ≤ 1 Ω

Nếu:

  • điện trở lớn
  • mất thông mạch
  • dao động khi lắc dây

=> Dây điện bị đứt ngầm hoặc đầu giắc tiếp xúc kém.

Cách xử lý

  • Kiểm tra toàn bộ bó dây.
  • Vệ sinh chân giắc.
  • Xiết lại terminal.
  • Thay dây nếu bị oxy hóa hoặc đứt.

3. Bộ DC/DC Converter hỏng

Nếu:

  • Cầu chì tốt
  • Dây điện tốt

thì cần kiểm tra bộ DC/DC Converter.

Các bước kiểm tra

Bước 1

Tắt khóa điện.

Bước 2

Rút giắc pin.

Bước 3

Rút giắc C01.

Bước 4

Bật khóa điện.

Đo điện áp giữa:

  • C01 (Female) chân (1) hoặc (4)
  • chân (2)

Tiêu chuẩn

Điện áp tối thiểu ≥ 21V

Nếu điện áp thấp hơn:

=> DC/DC Converter bị lỗi.

Do đây là lỗi phần cứng bên trong nên Komatsu khuyến cáo thay mới DC/DC Converter, không sửa chữa.

4. Master Controller bị hỏng

Nếu:

  • Cầu chì bình thường
  • Dây dẫn bình thường
  • DC/DC Converter bình thường

thì nguyên nhân cuối cùng là:

Master Controller hỏng bên trong.

Đây là lỗi nội bộ của bộ điều khiển.

Komatsu không hướng dẫn sửa chữa mà chỉ khuyến nghị:

  • thay Master Controller,
  • sau đó thực hiện cài đặt và hiệu chuẩn theo quy trình của hãng.

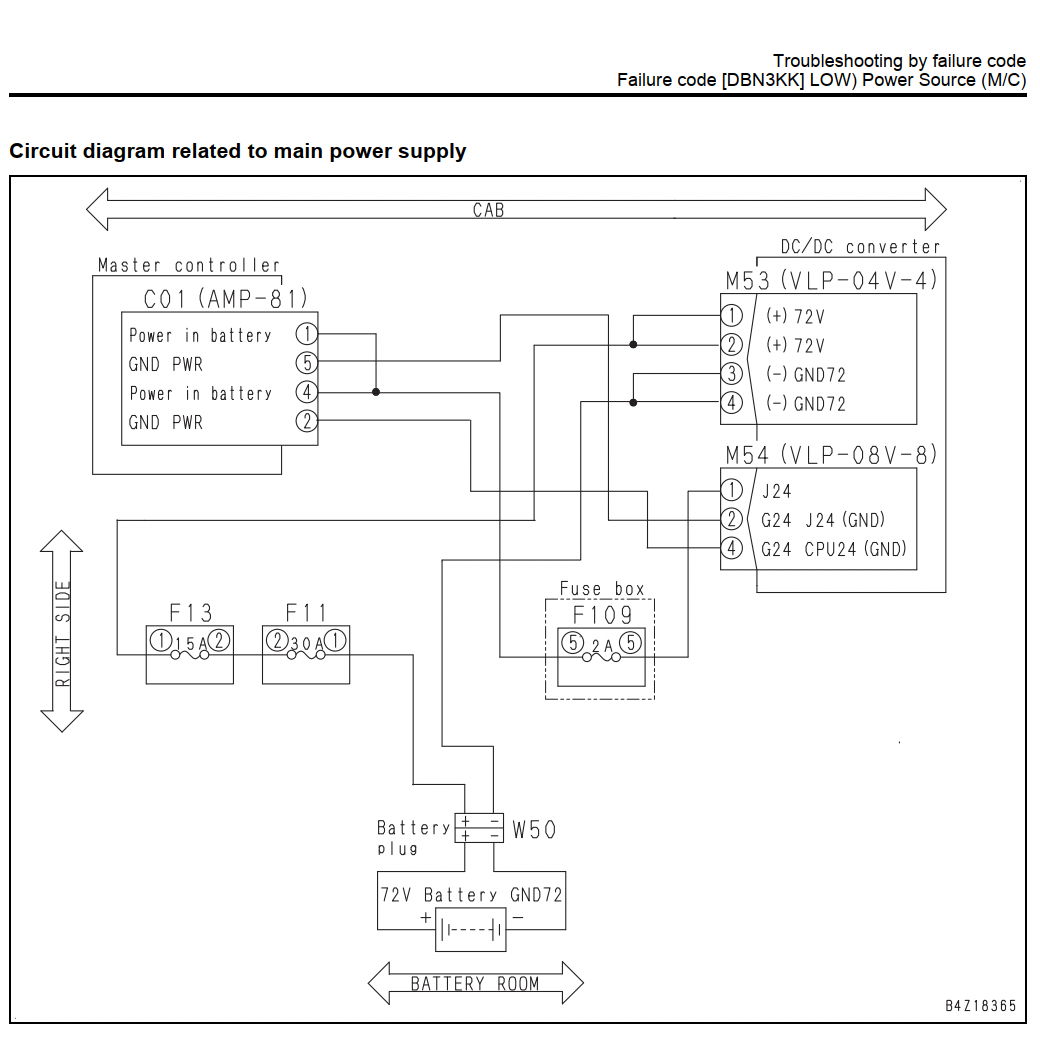

Sơ đồ mạch liên quan

Theo sơ đồ điện của Komatsu, nguồn cấp chính gồm các thành phần:

  • Ắc quy lực 72V
  • Giắc W50
  • Cầu chì F11 (30A)
  • Cầu chì F13 (5A)
  • Cầu chì F109 (2A)
  • DC/DC Converter
  • Master Controller
  • Giắc C01
  • Giắc M53
  • Giắc M54

Khi kiểm tra, nên bắt đầu từ cầu chì và nguồn cấp trước, sau đó mới kiểm tra DC/DC Converter và Master Controller để tiết kiệm thời gian.

Quy trình sửa lỗi L04 DBN3KK theo Komatsu

Thực hiện theo trình tự sau:

Bước 1

Kiểm tra điện áp pin chính.

↓

Bước 2

Kiểm tra cầu chì F109.

↓

Bước 3

Kiểm tra bó dây và các đầu nối C01, M54.

↓

Bước 4

Đo điện áp đầu ra của DC/DC Converter.

↓

Bước 5

Nếu tất cả đều đạt tiêu chuẩn thì thay Master Controller.

Một số lưu ý khi sửa lỗi

  • Luôn tắt khóa điện trước khi tháo giắc.
  • Rút giắc pin chính trước khi đo điện trở.
  • Không thay cầu chì có dòng lớn hơn 2A.
  • Không đấu tắt cầu chì F109.
  • Kiểm tra hiện tượng chập mạch nếu cầu chì cháy liên tục.
  • Sau khi sửa chữa, xóa mã lỗi và chạy thử xe để xác nhận lỗi không tái phát.

Câu hỏi thường gặp

L04 DBN3KK có nguy hiểm không?

Có. Đây là lỗi liên quan đến nguồn cấp cho bộ điều khiển trung tâm. Nếu tiếp tục sử dụng hoặc bỏ qua, xe có thể mất hoàn toàn chức năng di chuyển và nâng hạ.

Có thể tiếp tục vận hành khi báo L04 DBN3KK không?

Không. Khi lỗi xuất hiện, bộ điều khiển đã ngắt biến tần di chuyển và biến tần bơm thủy lực, khiến xe gần như không thể làm việc bình thường.

Nguyên nhân thường gặp nhất là gì?

Trong thực tế sửa chữa, các nguyên nhân phổ biến nhất là:

  • Cầu chì F109 bị cháy.
  • Đầu nối C01 hoặc M54 tiếp xúc kém.
  • Dây nguồn bị đứt ngầm.
  • DC/DC Converter hỏng sau thời gian sử dụng.

Sơ đồ cách sửa lỗi L04 DBN3KK trên xe nâng điện 2.5 tấn và 3 tấn Komatsu FE25-1, FE25H-1, FE30-1

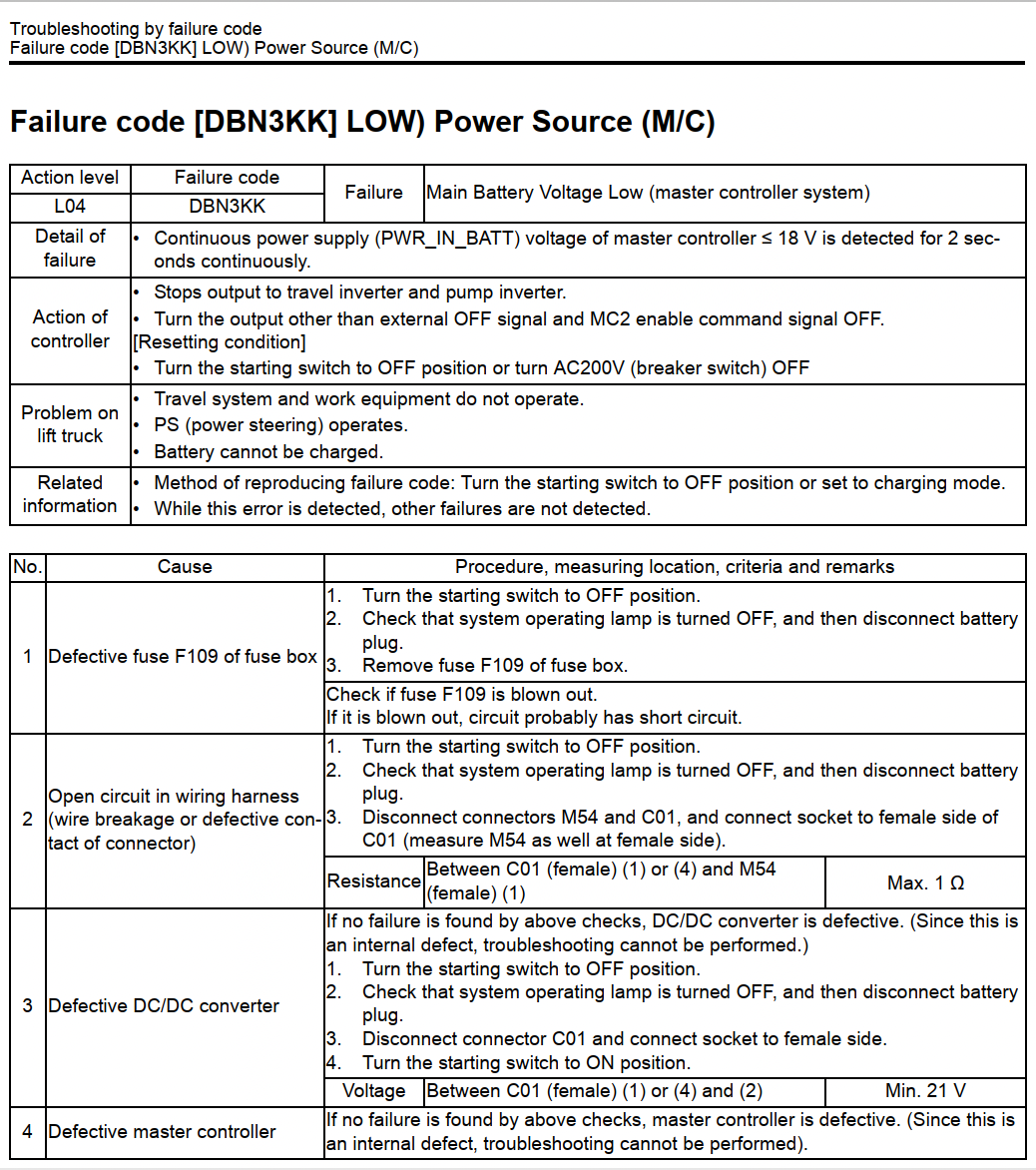

(Sơ đồ cách sửa lỗi L04 DBN3KK page 1)


(Sơ đồ cách sửa lỗi L04 DBN3KK page 2)

Kết luận

Lỗi L04 DBN3KK – Main Battery Voltage Low (Master Controller System) trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi cảnh báo điện áp nguồn cấp cho bộ điều khiển trung tâm xuống dưới ngưỡng an toàn. Để khắc phục hiệu quả, kỹ thuật viên nên thực hiện kiểm tra theo đúng trình tự của Komatsu: kiểm tra cầu chì F109 → kiểm tra dây dẫn và giắc C01/M54 → đo điện áp đầu ra của DC/DC Converter → thay Master Controller nếu cần. Việc tuân thủ quy trình này giúp xác định chính xác nguyên nhân, giảm thời gian sửa chữa và hạn chế thay thế linh kiện không cần thiết.
