Hướng dẫn sửa lỗi FDBN5KX xe nâng điện Komatsu FE25-1, FE25H-1, FE30-1

Hướng dẫn sửa lỗi FDBN5KX trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1 (Lỗi Sensor Power1 – Điện áp nguồn cảm biến 1 ngoài phạm vi)

FDBN5KX là lỗi gì?

Mã lỗi FDBN5KX xuất hiện trên các dòng xe nâng điện Komatsu 2.5 tấn FE25-1, FE25H-1 và xe nâng điện 3 tấn FE30-1 khi điện áp nguồn cấp 5V cho Sensor Power1 nằm ngoài dải cho phép.

Theo tài liệu kỹ thuật của Komatsu:

  • Action Level: L04
  • Failure Code: FDBN5KX
  • Tên lỗi đầy đủ: Sensor Power1 Voltage Out of Normal Range (Master Controller System)

Bộ điều khiển trung tâm (Master Controller) sẽ giám sát nguồn 5V cấp cho các cảm biến. Nếu điện áp không nằm trong khoảng 4.7V đến 5.3V liên tục trong 1 giây, hệ thống sẽ ghi nhận lỗi FDBN5KX.

Điều kiện phát sinh lỗi FDBN5KX

Lỗi được kích hoạt khi:

  • Điện áp nguồn cảm biến 5V
    • nhỏ hơn 4.7V
    • hoặc lớn hơn 5.3V
  • Thời gian bất thường liên tục từ 1 giây trở lên

Điều này thường xảy ra khi:

  • cảm biến bị chập trong
  • dây nguồn 5V bị chập mass
  • dây điện bị hỏng
  • hoặc Master Controller bị lỗi.

Hiện tượng khi xe báo lỗi FDBN5KX

Khi lỗi xuất hiện, xe nâng sẽ có các biểu hiện sau:

  • Xe không thể di chuyển.
  • Hệ thống thủy lực không hoạt động.
  • Bộ inverter di chuyển bị ngắt.
  • Bộ inverter bơm thủy lực bị ngắt.
  • Không hiển thị tải trọng.
  • Đồng hồ ECO không hoạt động.
  • Đồng hồ thống kê điện năng tiêu thụ không hiển thị.
  • Trợ lực lái điện (Power Steering) vẫn hoạt động bình thường.

Những cảm biến liên quan đến lỗi FDBN5KX

Nguồn 5V Sensor Power1 được cấp cho nhiều cảm biến trên xe, bao gồm:

  • Charge Current Sensor (Cảm biến dòng sạc)
  • Load Current Sensor (Cảm biến dòng tải)
  • Lift Potentiometer (Biến trở vị trí nâng)
  • Lift Pressure Sensor (Cảm biến áp suất nâng)
  • Accelerator Sensor (Cảm biến chân ga)

Chỉ cần một cảm biến bị chập nguồn 5V cũng có thể gây ra lỗi này.

Nguyên nhân gây lỗi FDBN5KX

Theo tài liệu sửa chữa Komatsu, các nguyên nhân được kiểm tra theo thứ tự sau:

1. Một cảm biến bị chập bên trong (Nguyên nhân phổ biến nhất)

Các cảm biến sử dụng chung nguồn 5V.

Nếu một cảm biến bị:

  • chập nguồn
  • chập mass
  • hỏng mạch điện tử bên trong

thì toàn bộ đường nguồn 5V sẽ bị kéo sụt hoặc tăng bất thường khiến ECU báo lỗi.

Các giắc cần kiểm tra:

Cảm biếnGiắc
Charge Current SensorP20
Load Current SensorP19
Lift PotentiometerP27
Lift Pressure SensorM61
Accelerator SensorP09

2. Chập dây điện trong hệ thống dây dẫn

Nếu dây nguồn 5V bị:

  • cọ vào khung xe
  • chập với dây khác
  • đứt ngầm

thì điện áp sẽ không còn đúng mức 5V.

3. Dây nguồn 5V chạm mass

Nguồn 5V từ Master Controller đi đến nhiều cảm biến.

Nếu dây:

  • pin 6 của giắc C01
  • bị chạm mass

ECU sẽ phát hiện lỗi ngay khi bật khóa điện.

4. Master Controller hỏng

Nếu:

  • tất cả cảm biến đều tốt
  • dây điện bình thường
  • điện trở đạt chuẩn

thì nguyên nhân cuối cùng là Master Controller bị lỗi.

Quy trình kiểm tra và sửa lỗi FDBN5KX

Bước 1. Tắt nguồn xe

  • Tắt khóa điện.
  • Đợi toàn bộ đèn hệ thống tắt.
  • Rút giắc pin (Battery Plug).

Bước 2. Kiểm tra từng cảm biến

Lần lượt tháo từng giắc:

  • P20
  • P19
  • P27
  • M61
  • P09

Sau mỗi lần tháo:

  • cắm pin
  • bật khóa điện
  • kiểm tra xem lỗi còn hay không.

Nếu lỗi biến mất sau khi tháo cảm biến nào thì cảm biến đó bị hỏng.

Lưu ý: Khi tháo cảm biến sẽ xuất hiện các mã lỗi khác. Đây là hiện tượng bình thường, chỉ cần tập trung xử lý lỗi FDBN5KX.

Bước 3. Kiểm tra điện áp nguồn 5V

Sau khi tháo toàn bộ cảm biến:

Đo điện áp:

Giữa chân (1) và chân (3) của:

  • M61
  • hoặc P27

Điện áp tiêu chuẩn:

4.8V đến 5.2V

Nếu không đạt:

→ chuyển sang kiểm tra dây điện.

Bước 4. Kiểm tra dây nguồn 5V

Ngắt giắc C01 khỏi Master Controller.

Đo điện trở:

Vị trí đoGiá trị tiêu chuẩn
C01 chân 6 ↔ chân 18≥ 1 MΩ
C01 chân 6 ↔ chân 37≥ 1 MΩ
C01 chân 6 ↔ chân 47≥ 1 MΩ
C01 chân 6 ↔ chân 65≥ 1 MΩ
C01 chân 6 ↔ chân 70≥ 1 MΩ

Nếu điện trở thấp:

  • dây bị chạm mass
  • hoặc chập trong bó dây.

Bước 5. Kiểm tra Master Controller

Nếu:

  • cảm biến đều tốt
  • dây điện đạt chuẩn
  • điện áp nguồn bình thường

nhưng xe vẫn báo lỗi,

=> cần kiểm tra hoặc thay Master Controller.

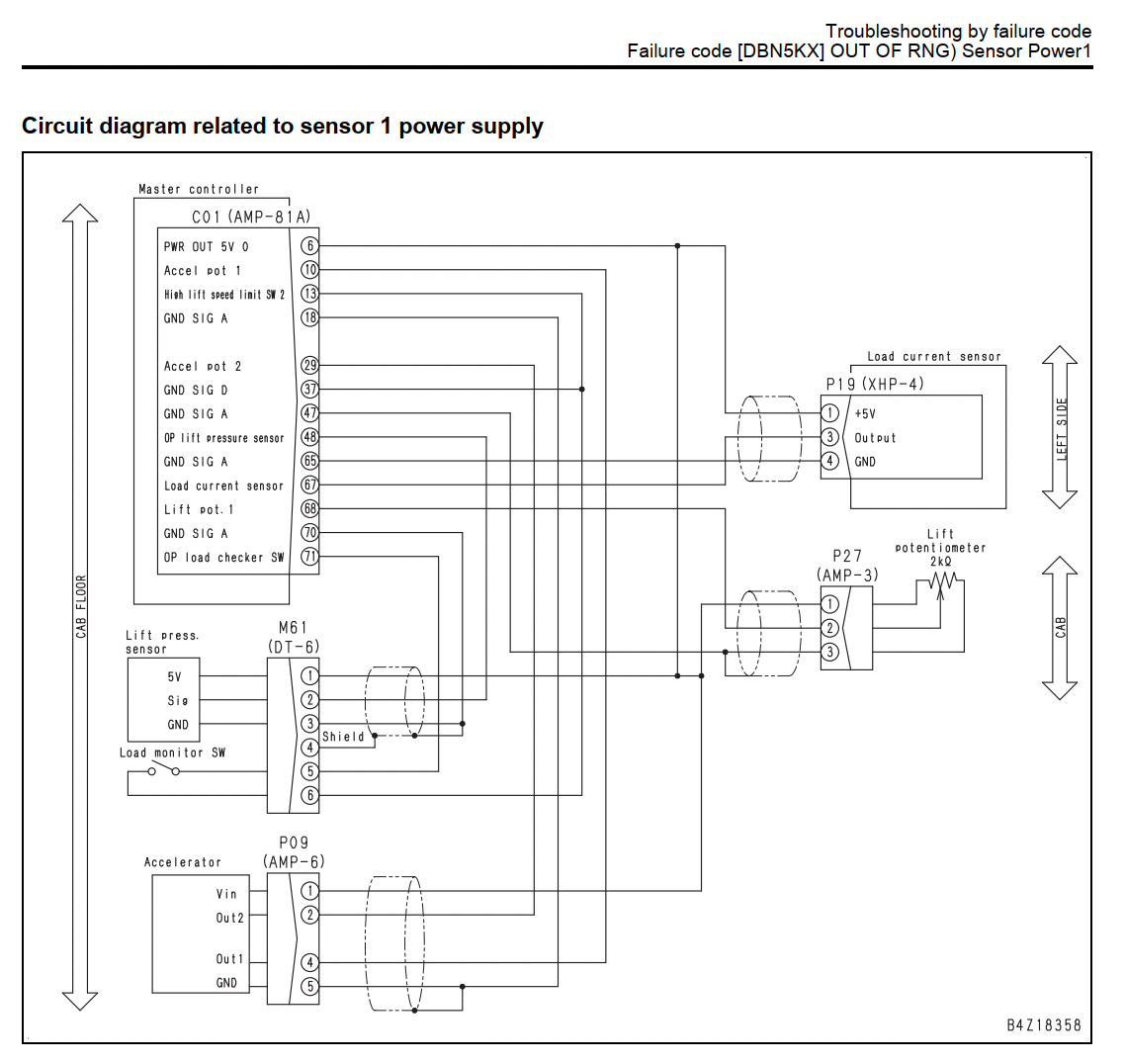

Sơ đồ mạch liên quan đến lỗi FDBN5KX

Nguồn Sensor Power1 (5V) từ Master Controller C01 cấp cho các cảm biến:

  • Lift Pressure Sensor (M61)
  • Accelerator (P09)
  • Load Current Sensor (P19)
  • Lift Potentiometer (P27)
  • Charge Current Sensor (P20)

Do các cảm biến dùng chung nguồn 5V nên chỉ cần một điểm bị chập cũng khiến toàn bộ hệ thống báo lỗi.

Lưu ý khi sửa lỗi FDBN5KX

  • Không thay Master Controller ngay khi vừa xuất hiện lỗi.
  • Luôn kiểm tra cảm biến trước.
  • Kiểm tra điện áp 5V trước khi thay linh kiện.
  • Không đo điện trở khi còn cấp nguồn.
  • Sau khi sửa chữa, xóa mã lỗi và chạy thử xe để xác nhận lỗi không tái phát.

Câu hỏi thường gặp (FAQ)

Lỗi FDBN5KX có làm xe không chạy được không?

Có. Khi lỗi xuất hiện, bộ điều khiển sẽ ngắt hệ thống truyền động và bơm thủy lực, khiến xe không thể vận hành.

Nguyên nhân thường gặp nhất của lỗi FDBN5KX là gì?

Phổ biến nhất là một trong các cảm biến dùng chung nguồn 5V bị chập bên trong hoặc dây nguồn 5V bị chạm mass.

Có nên thay Master Controller ngay khi xuất hiện lỗi FDBN5KX?

Không. Theo quy trình của Komatsu, cần kiểm tra lần lượt các cảm biến, điện áp nguồn 5V và hệ thống dây dẫn trước. Chỉ thay Master Controller khi đã loại trừ toàn bộ các nguyên nhân còn lại.

Sơ đồ hướng dẫn sửa lỗi FDBN5KX

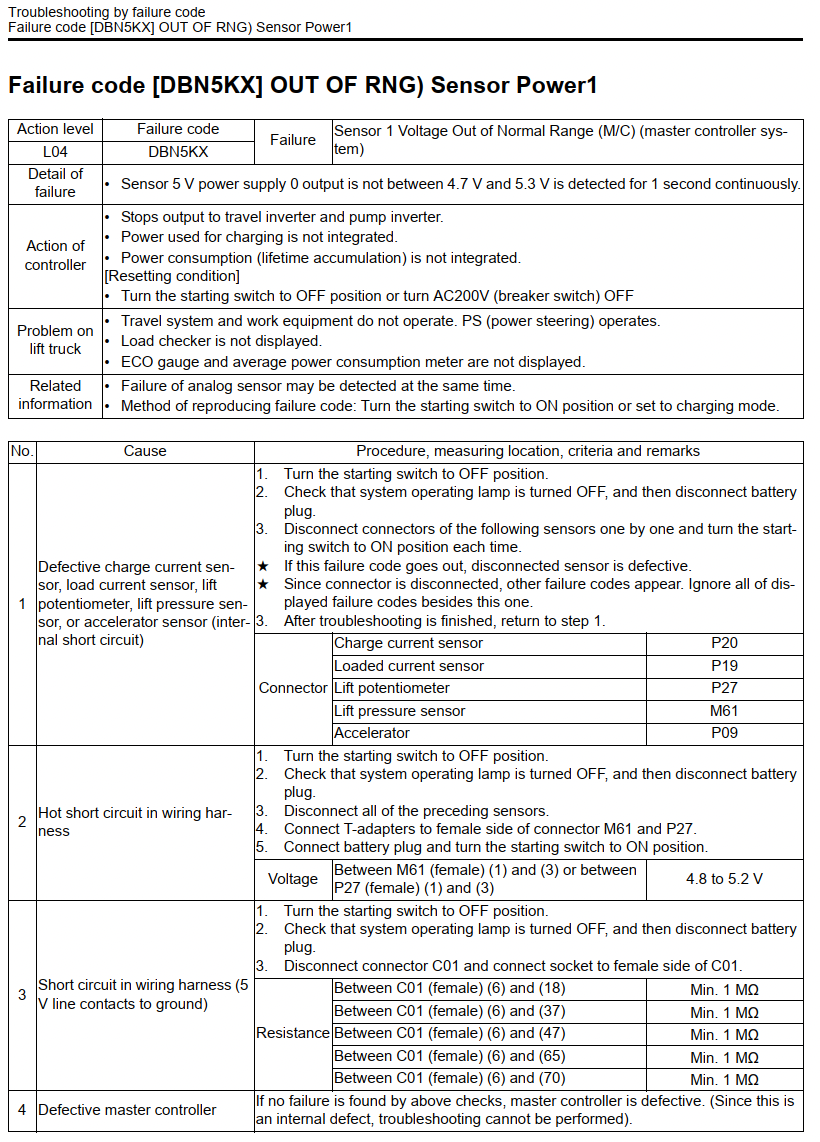

(Sơ đồ sửa FDBN5KX page 1)


(Sơ đồ sửa FDBN5KX page 2)

Kết luận

Lỗi FDBN5KX (Sensor Power1 Voltage Out of Normal Range) là lỗi liên quan đến nguồn cấp 5V cho các cảm biếntrên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1. Trong đa số trường hợp, nguyên nhân đến từ cảm biến bị chập hoặc dây nguồn 5V gặp sự cố, thay vì hỏng bộ điều khiển trung tâm. Thực hiện đúng quy trình kiểm tra từ cảm biến, dây dẫn đến Master Controller sẽ giúp xác định chính xác nguyên nhân và giảm chi phí sửa chữa.
