Hướng dẫn sửa lỗi L03 DBN6KX trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn  Komatsu FE25-1, FE25H-1 và FE30-1

Mã lỗi L03 DBN6KX là một trong những lỗi liên quan đến nguồn cấp 5V Sensor Power 2 của bộ điều khiển trung tâm (Master Controller) trên xe nâng điện Komatsu. Khi điện áp nguồn cảm biến nằm ngoài giới hạn cho phép, bộ điều khiển sẽ ghi nhận lỗi và ảnh hưởng trực tiếp đến hệ thống giao tiếp CAN giữa các bộ điều khiển trên xe.

Nếu không xử lý sớm, xe có thể xuất hiện nhiều lỗi CAN đồng thời, khiến hệ thống di chuyển hoặc các chức năng làm việc không hoạt động bình thường.

Thông tin mã lỗi L03 DBN6KX

Hiện tượng khi xuất hiện lỗi L03 DBN6KX

Khi xe xuất hiện mã lỗi này, người vận hành có thể gặp các hiện tượng sau:

• Màn hình hiển thị báo lỗi L03 DBN6KX.
• Xe có thể xuất hiện đồng thời nhiều lỗi giao tiếp CAN.
• Hệ thống truyền động (Travel System) có thể ngừng hoạt động.
• Bơm thủy lực hoạt động không ổn định.
• Bộ sạc có thể mất kết nối với hệ thống điều khiển.
• Xe chỉ hiển thị cảnh báo và tự động xóa lỗi nếu điện áp trở lại bình thường.

Nguyên nhân gây lỗi L03 DBN6KX

Theo tài liệu kỹ thuật Komatsu, có 4 nguyên nhân chính:

1. Hỏng biến tần di chuyển hoặc biến tần bơm

Các thiết bị:

• Travel Inverter (HC01)
• Pump Inverter (HC03)

bị chập hoặc lỗi nguồn 5V CAN làm kéo sụt nguồn Sensor Power 2.

2. Dây điện hoặc giắc nối bị chập

Có thể xảy ra tại:

• HC01
• HC03
• CL03

hoặc trên bó dây kết nối giữa Master Controller và các bộ điều khiển.

3. Chập nóng nguồn 5V Sensor

Nguồn 5V cấp ra vẫn bình thường khi tắt máy nhưng bị sụt khi cấp nguồn hoạt động.

Đây là trường hợp khá phổ biến do:

• nước vào giắc
• dây cọ sát khung xe
• cách điện bị hỏng

4. Master Controller bị hỏng

Nếu toàn bộ hệ thống dây điện và các thiết bị đều đạt tiêu chuẩn nhưng lỗi vẫn còn thì khả năng cao bộ điều khiển trung tâm đã hỏng.

Quy trình kiểm tra và sửa lỗi L03 DBN6KX

Bước 1: Tắt nguồn xe

• Tắt khóa điện.
• Đợi toàn bộ đèn hệ thống tắt.
• Rút giắc pin.
• Chờ tối thiểu 10 phút.

Bước 2: Kiểm tra từng bộ điều khiển

Lần lượt tháo từng giắc:

• HC01 (Travel Inverter)
• HC03 (Pump Inverter)
• CL03 (Charging Controller)

Sau mỗi lần:

• cắm lại pin
• bật khóa điện

Quan sát:

• Nếu lỗi biến mất sau khi tháo một thiết bị thì thiết bị vừa tháo chính là nguyên nhân.

Lưu ý:

Trong quá trình tháo giắc sẽ xuất hiện thêm nhiều mã lỗi khác. Đây là hiện tượng bình thường, chỉ cần tập trung xử lý L03 DBN6KX.

Kiểm tra điện trở dây dẫn

Sau khi rút:

• C01
• HC01
• HC03
• CL03

Tiến hành đo điện trở.

HC01

Đo giữa:

Pin (2) ↔ Pin (17)

Tiêu chuẩn:

≥ 1 MΩ

HC03

Đo giữa:

Pin (2) ↔ Pin (17)

Tiêu chuẩn:

≥ 1 MΩ

CL03

Đo giữa:

Pin (1) ↔ Pin (5)

Tiêu chuẩn:

≥ 1 MΩ

Nếu điện trở thấp hơn tiêu chuẩn thì bó dây hoặc thiết bị đã bị chập.

Kiểm tra điện áp nguồn Sensor 2

Ngắt các giắc:

• HC01
• HC03
• CL03

Sau đó:

• cắm pin
• bật khóa điện

Đo điện áp:

HC01

Pin (2) ↔ Pin (17)

HC03

Pin (2) ↔ Pin (17)

CL03

Pin (1) ↔ Pin (5)

Điện áp tiêu chuẩn:

4.8V – 5.2V

Nếu điện áp không đạt:

• kiểm tra nguồn cấp
• kiểm tra dây nguồn
• kiểm tra Master Controller

Kiểm tra sơ đồ nguồn Sensor Power 2

Theo sơ đồ mạch của Komatsu:

Master Controller C01 cấp:

• PWR OUT 5V 1
• GND SIG A

Nguồn này được phân phối đến:

• HC01 – Travel Inverter
• HC03 – Pump Inverter
• CL03 – Charging Controller

Nếu một trong các bộ điều khiển hoặc dây dẫn bị chập sẽ làm toàn bộ nguồn Sensor Power 2 bị kéo sụt và sinh lỗi L03 DBN6KX.

Khi nào cần thay Master Controller?

Nếu đã:

• kiểm tra dây điện
• kiểm tra điện trở
• kiểm tra điện áp
• kiểm tra Travel Inverter
• kiểm tra Pump Inverter
• kiểm tra Charging Controller

mà vẫn xuất hiện L03 DBN6KX, theo tài liệu Komatsu kết luận:

Master Controller bị lỗi nội bộ và cần thay thế.

Đây là lỗi bên trong bộ điều khiển nên không thể sửa chữa bằng các thao tác kiểm tra thông thường.

Lưu ý khi sửa lỗi L03 DBN6KX

• Không đo điện trở khi pin vẫn đang kết nối.
• Luôn chờ tối thiểu 10 phút sau khi rút pin để tụ điện trong inverter xả hết điện.
• Không cắm/rút giắc khi khóa điện đang bật.
• Kiểm tra kỹ hiện tượng nước vào giắc, oxy hóa chân cắm hoặc dây điện bị cọ sát.
• Sau khi sửa chữa, xóa lỗi và chạy thử toàn bộ chức năng nâng hạ, di chuyển và sạc pin để xác nhận hệ thống hoạt động ổn định.

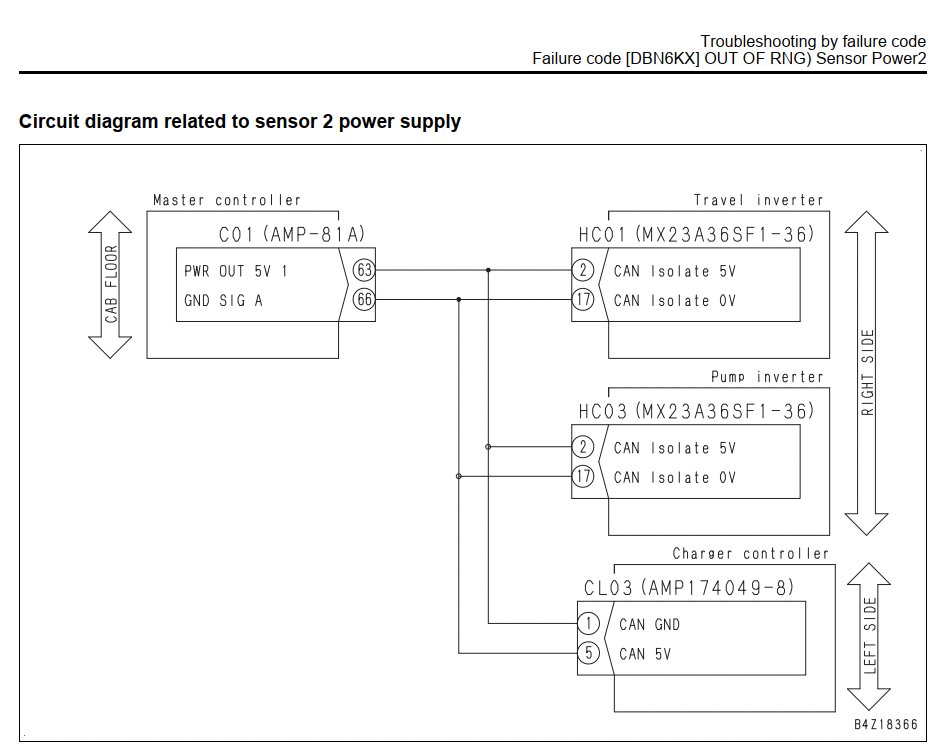

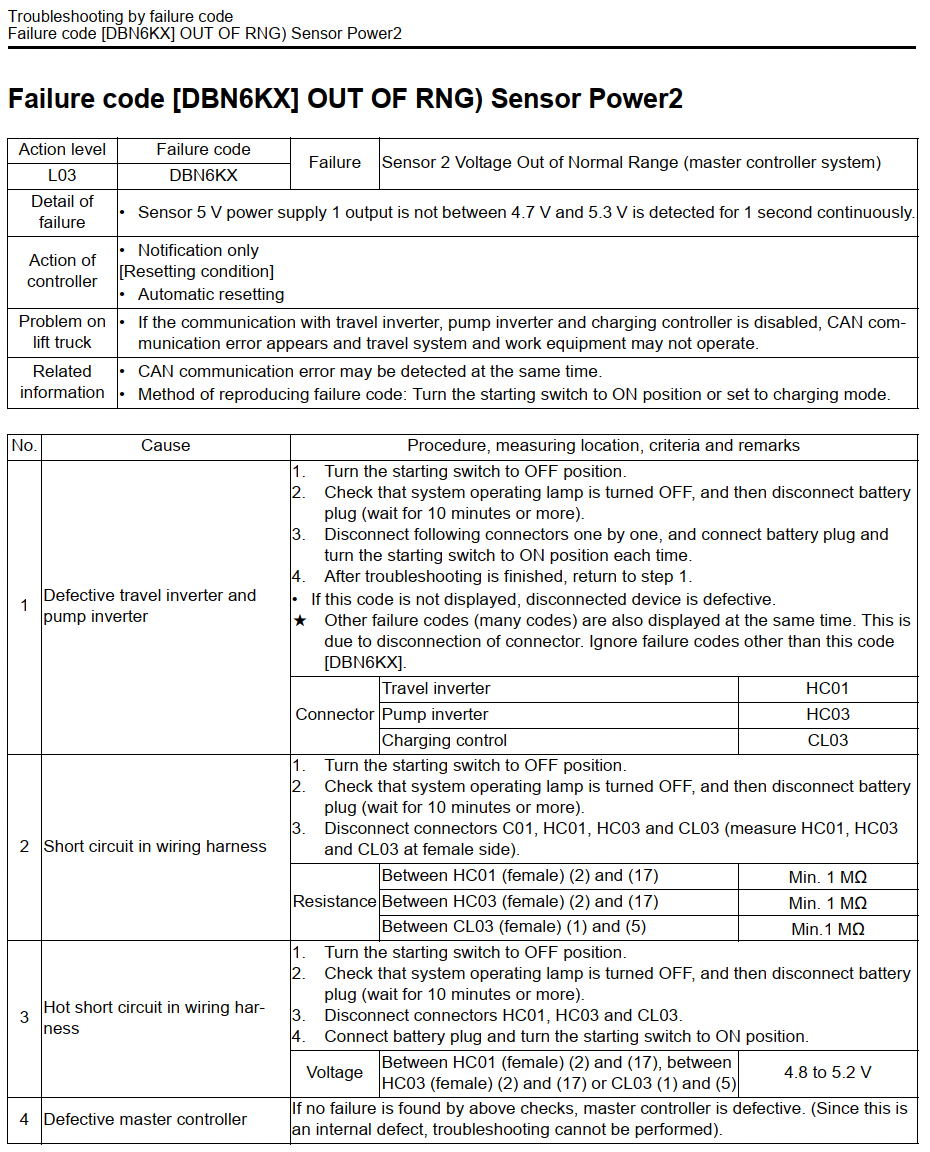

Sơ đồ hướng dẫn sửa lỗi L03 DBN6KX

Kết luận

Lỗi L03 DBN6KX – Sensor 2 Voltage Out Of Normal Range (Master Controller System) trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 chủ yếu liên quan đến nguồn 5V Sensor Power 2, bao gồm các bộ điều khiển Travel Inverter, Pump Inverter, Charging Controller, hệ thống dây dẫn hoặc Master Controller.

Quy trình xử lý đúng theo tài liệu kỹ thuật là cô lập từng bộ điều khiển, kiểm tra điện trở cách điện, đo điện áp nguồn 5V và cuối cùng đánh giá Master Controller. Việc thực hiện đúng trình tự sẽ giúp xác định chính xác nguyên nhân, giảm thời gian sửa chữa và tránh thay thế linh kiện không cần thiết.
