Hướng dẫn sửa lỗi L01 DBN9KQ trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Hướng dẫn sửa lỗi L01 DBN9KQ trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Lỗi L01 DBN9KQ là một trong những mã lỗi liên quan đến Model Selection Abnormality (master controller system)trên dòng xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1. Khi lỗi này xuất hiện, bộ điều khiển chính (Master Controller) không thể xác nhận đúng tín hiệu lựa chọn model của xe, khiến hệ thống phát hiện bất thường ngay khi khởi động.

Trong bài viết này, chúng tôi sẽ hướng dẫn chi tiết nguyên nhân, cách kiểm tra và quy trình sửa lỗi L01 DBN9KQ theo đúng tài liệu kỹ thuật của Komatsu.

Lỗi L01 DBN9KQ là gì?

Tên đầy đủ của lỗi

L01 DBN9KQ – Model Selection Abnormality (Master Controller System)

Áp dụng cho các model

  • Xe nâng điện Komatsu FE25-1 (2.5 tấn)
  • Xe nâng điện Komatsu FE25H-1 (2.5 tấn)
  • Xe nâng điện Komatsu FE30-1 (3.0 tấn)

Đây là lỗi liên quan đến mạch lựa chọn model (Model Selection Line) trong bộ điều khiển chính (Master Controller).

Hiện tượng khi xuất hiện lỗi L01 DBN9KQ

Khi bật khóa điện:

  • Màn hình hiển thị mã lỗi L01 DBN9KQ
  • Xe không hoàn thành quá trình kiểm tra ban đầu (Self Check)
  • Có thể không cho phép xe hoạt động
  • Lỗi được phát hiện ngay khi bật khóa điện

Theo tài liệu Komatsu:

Trong quá trình kiểm tra tính hợp lệ của tín hiệu lựa chọn model, hệ thống phát hiện lỗi liên tục trong 20 giâysẽ sinh mã lỗi L01 DBN9KQ.

Điều kiện phát sinh lỗi

Lỗi được kiểm tra:

  • Ngay khi bật khóa điện ON
  • Trong quá trình Self Diagnosis của Master Controller

Nếu tín hiệu lựa chọn model không hợp lệ liên tục trong khoảng 20 giây, bộ điều khiển sẽ lưu mã lỗi.

Ảnh hưởng của lỗi

May mắn là tài liệu Komatsu ghi rõ:

Problem on Lift Truck

None in particular

Điều này nghĩa là lỗi không trực tiếp gây hư hỏng cơ khí nhưng hệ thống điều khiển sẽ không cho phép xe làm việc bình thường nếu tín hiệu lựa chọn model không chính xác.

Nguyên nhân gây lỗi L01 DBN9KQ

Theo tài liệu sửa chữa chính hãng Komatsu, chỉ có 02 nguyên nhân chính.

1. Hở mạch dây điện hoặc giắc cắm

Đây là nguyên nhân thường gặp nhất.

Bao gồm:

  • Đứt dây tín hiệu
  • Gãy dây trong bó dây
  • Giắc cắm lỏng
  • Chân giắc oxy hóa
  • Chân cắm tiếp xúc kém
  • Connector bị hỏng

Đây cũng là nguyên nhân cần kiểm tra đầu tiên.

2. Hỏng Master Controller

Nếu toàn bộ dây dẫn và tín hiệu đều đạt tiêu chuẩn thì khả năng còn lại là:

  • Master Controller hỏng bên trong
  • Lỗi phần cứng của ECU

Theo tài liệu Komatsu:

Đây là lỗi nội bộ nên không thể sửa chữa bằng phương pháp kiểm tra thông thường.

Quy trình kiểm tra và sửa lỗi L01 DBN9KQ

Bước 1: Tắt khóa điện

Đưa công tắc khóa điện về vị trí:

OFF

Bước 2: Ngắt nguồn pin

Đảm bảo:

  • Đèn System Operating Lamp đã tắt hoàn toàn
  • Rút giắc nguồn pin

Việc này giúp tránh hư hỏng bộ điều khiển trong quá trình đo điện trở.

Bước 3: Tháo các giắc cần kiểm tra

Tháo:

  • Connector M10
  • Connector C01

Sau đó:

  • Cắm socket vào đầu cái của C01
  • Gắn T-adapter vào đầu cái của M10

Kiểm tra điện trở

Komatsu yêu cầu đo điện trở giữa các chân sau:

Đối với FE25-1

Đo giữa:

  • C01 (Female) chân 12
  • C01 (Female) chân 37

Giá trị tiêu chuẩn:

≤ 1 Ω

Đối với FE25H-1

Đo giữa:

  • C01 (Female) chân 69
  • C01 (Female) chân 37

Tiêu chuẩn:

≤ 1 Ω

Đối với FE30-1

Đo giữa:

  • C01 (Female) chân 31
  • C01 (Female) chân 37

Tiêu chuẩn:

≤ 1 Ω

Đánh giá kết quả đo

Trường hợp điện trở lớn hơn 1 Ω

Chứng tỏ:

  • Dây bị đứt
  • Tiếp xúc kém
  • Chân giắc bị oxy hóa
  • Connector lỏng

Cần:

  • Kiểm tra toàn bộ bó dây
  • Vệ sinh chân giắc
  • Siết chặt connector
  • Thay dây nếu phát hiện đứt ngầm

Trường hợp điện trở đạt tiêu chuẩn

Nếu điện trở nhỏ hơn hoặc bằng 1 Ω nhưng lỗi vẫn còn:

=> Master Controller có khả năng đã hỏng.

Theo tài liệu Komatsu:

Nếu không phát hiện bất thường sau các bước kiểm tra trên thì kết luận bộ điều khiển chính (Master Controller) bị lỗi nội bộ và cần thay thế.

Điều kiện xóa lỗi

Theo tài liệu kỹ thuật:

Reset Condition

Chuyển khóa điện về vị trí OFF.

Sau khi sửa chữa:

  1. Tắt khóa điện
  2. Chờ vài giây
  3. Bật khóa điện ON
  4. Kiểm tra xem lỗi còn xuất hiện hay không

Một số lưu ý khi sửa lỗi L01 DBN9KQ

  • Không thay Master Controller khi chưa kiểm tra dây dẫn.
  • Luôn ngắt nguồn pin trước khi tháo giắc.
  • Không đo điện trở khi hệ thống còn cấp điện.
  • Kiểm tra kỹ hiện tượng oxy hóa tại các chân connector C01 và M10.
  • Sau khi thay Master Controller cần cấu hình đúng model xe theo hướng dẫn của Komatsu (nếu áp dụng).

Sơ đồ sửa lỗi L01 DBN9KQ

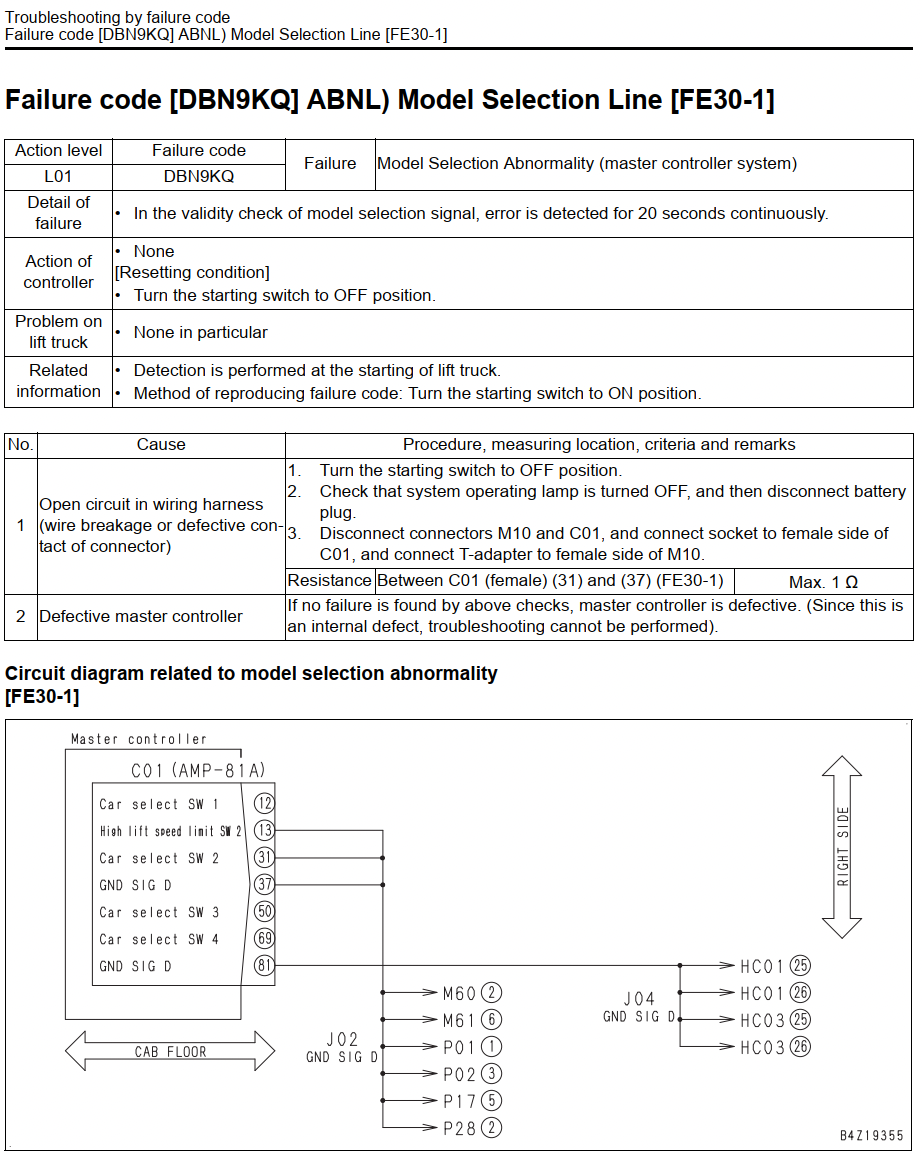

(Sơ đồ sửa lỗi L01 DBN9KQ page 1)

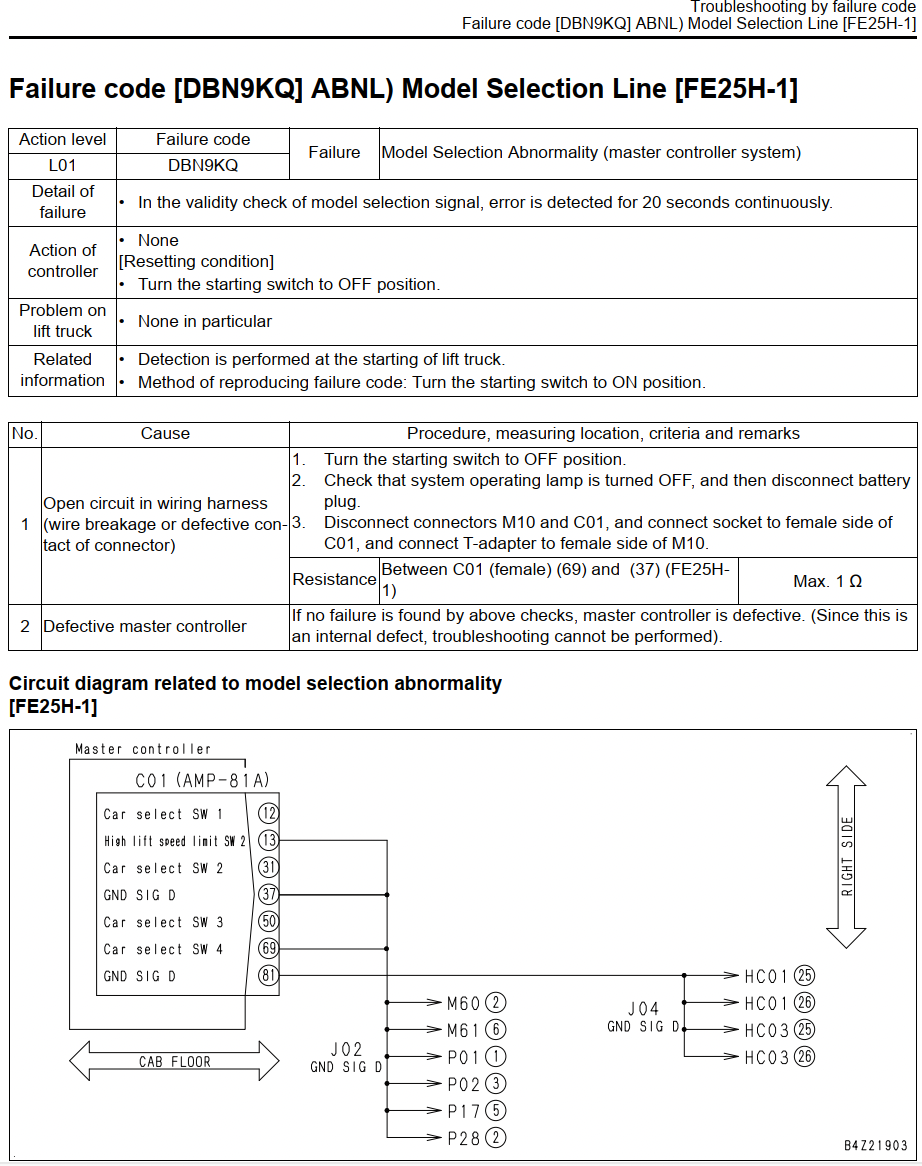

(Sơ đồ sửa lỗi L01 DBN9KQ page 2)

(Sơ đồ sửa lỗi L01 DBN9KQ page 3)

Kết luận

Lỗi L01 DBN9KQ – Model Selection Abnormality (Master Controller System) trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 chủ yếu liên quan đến mạch lựa chọn model giữa Master Controller và hệ thống dây điện. Trong đa số trường hợp, nguyên nhân đến từ dây dẫn hoặc giắc cắm bị hở mạch, đứt ngầm hoặc tiếp xúc kém. Chỉ khi hệ thống dây đạt tiêu chuẩn mà lỗi vẫn tồn tại mới nên kết luận Master Controller bị hỏng và tiến hành thay thế.

Việc kiểm tra đúng theo quy trình của Komatsu sẽ giúp xác định chính xác nguyên nhân, giảm thời gian sửa chữa và tránh thay thế linh kiện không cần thiết.
