Hướng dẫn sửa lỗi L04 DBNEKR trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Lỗi L04 DBNEKR là gì?

L04 DBNEKR là mã lỗi báo mất giao tiếp CAN giữa bộ điều khiển trung tâm (Master Controller) và bộ điều khiển động cơ di chuyển (Travel Inverter - TRV).

Khi lỗi này xuất hiện, bộ điều khiển trung tâm không nhận được tín hiệu phản hồi từ Travel Inverter liên tục trong 3 giây, khiến hệ thống ngắt điều khiển nhằm đảm bảo an toàn.

Mã lỗi này thường gặp trên các dòng xe:

• Xe nâng điện Komatsu FE25-1 (2.5 tấn)
• Xe nâng điện Komatsu FE25H-1 (2.5 tấn)
• Xe nâng điện Komatsu FE30-1 (3 tấn)

Ý nghĩa mã lỗi L04 DBNEKR

Hiện tượng khi xe báo lỗi L04 DBNEKR

Khi lỗi xảy ra, xe sẽ có các biểu hiện sau:

• Xe không thể chạy tiến hoặc lùi.
• Không hiển thị tốc độ di chuyển.
• Master Controller ngắt điều khiển tới Travel Inverter.
• Một số trường hợp xe không cho phép sạc pin.
• Có thể xuất hiện đồng thời các lỗi CAN khác.

Điều kiện phát sinh lỗi

Master Controller không nhận được dữ liệu từ Travel Inverter thông qua đường truyền CAN1 trong thời gian liên tục 3 giây.

Nguyên nhân gây lỗi L04 DBNEKR

Theo tài liệu kỹ thuật Komatsu, nguyên nhân được kiểm tra theo thứ tự sau:

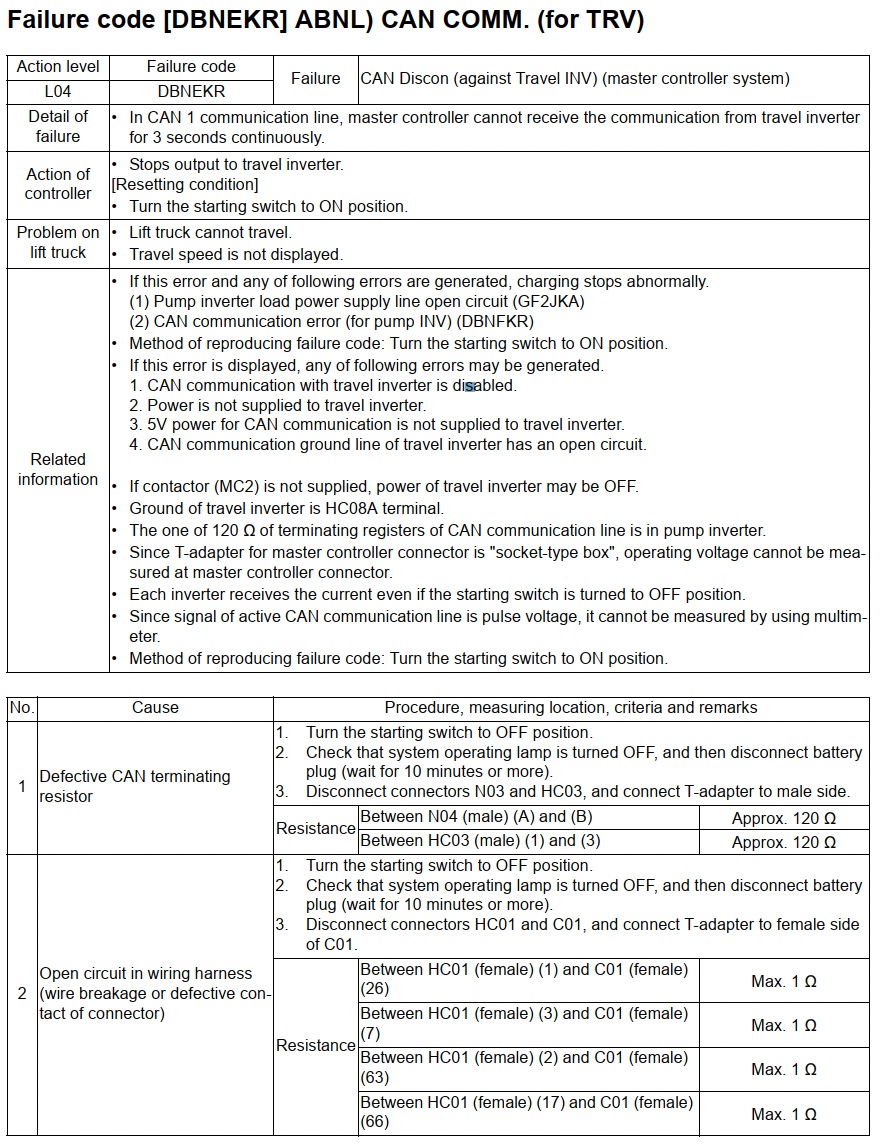

1. Điện trở kết thúc CAN (CAN Terminating Resistor) bị hỏng

Hệ thống CAN sử dụng điện trở kết thúc 120Ω.

Kiểm tra:

• Tắt chìa khóa.
• Chờ hệ thống tắt hoàn toàn.
• Ngắt giắc pin tối thiểu 10 phút.
• Tháo giắc HC03 và kết nối T-Adapter.

Đo điện trở:

• N04 (A) ↔ (B)

Giá trị tiêu chuẩn

≈ 120 Ω

Ngoài ra đo:

• HC03 chân (1) ↔ (3)

Tiêu chuẩn:

≈ 120 Ω

Nếu sai giá trị cần thay điện trở hoặc kiểm tra bộ Pump Inverter (điện trở kết thúc được tích hợp bên trong).

2. Đứt dây CAN hoặc tiếp xúc giắc kém

Kiểm tra liên tục dây dẫn:

Nếu lớn hơn 1Ω:

• Đứt dây
• Oxy hóa chân giắc
• Lỏng chân cắm

3. Chập dây CAN

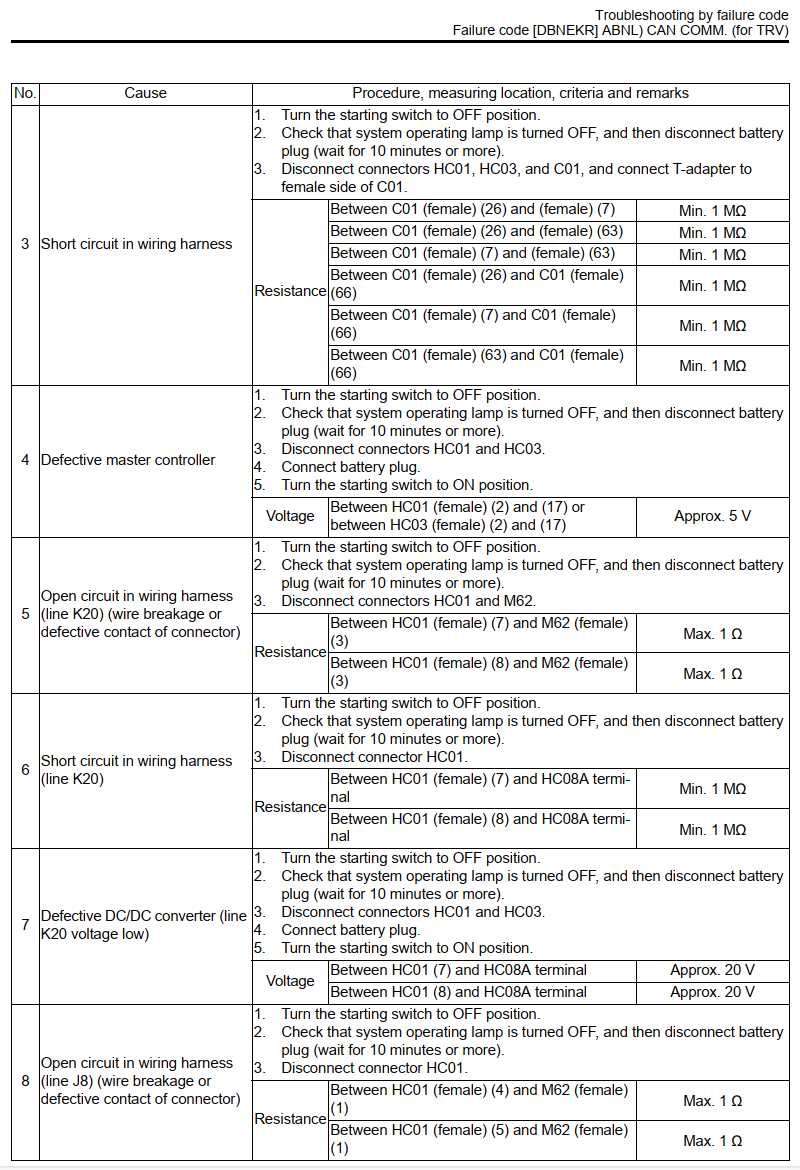

Đo điện trở cách điện:

• C01 (26) ↔ (7)
• C01 (26) ↔ (63)
• C01 (7) ↔ (63)
• C01 (26) ↔ (66)
• C01 (7) ↔ (66)
• C01 (63) ↔ (66)

Tiêu chuẩn:

≥ 1 MΩ

Nếu thấp hơn:

• Dây CAN bị chạm nhau
• Chạm mass
• Chập trong bó dây

4. Master Controller bị lỗi

Sau khi loại trừ dây dẫn:

• Cắm lại pin.
• Bật chìa khóa.

Đo điện áp:

• HC01 chân (2) ↔ (17)

hoặc

• HC03 chân (2) ↔ (17)

Tiêu chuẩn:

≈ 5 V

Nếu không có:

Master Controller hỏng.

5. Đứt nguồn K20 cấp Travel Inverter

Kiểm tra:

HC01 (7) ↔ M62 (3)

HC01 (8) ↔ M62 (3)

Điện trở tiêu chuẩn:

≤1Ω

Nếu lớn hơn:

• Đứt dây K20
• Giắc M62 lỗi

6. Chập đường nguồn K20

Đo:

HC01 (7) ↔ HC08A

HC01 (8) ↔ HC08A

Tiêu chuẩn:

≥1MΩ

Nếu thấp:

• Dây K20 bị chập mass
• Chập nguồn

7. Bộ DC/DC Converter hỏng (nguồn K20 thấp)

Đo điện áp:

HC01 (7) ↔ HC08A

HC01 (8) ↔ HC08A

Tiêu chuẩn:

≈20V

Nếu thấp:

DC/DC Converter hỏng.

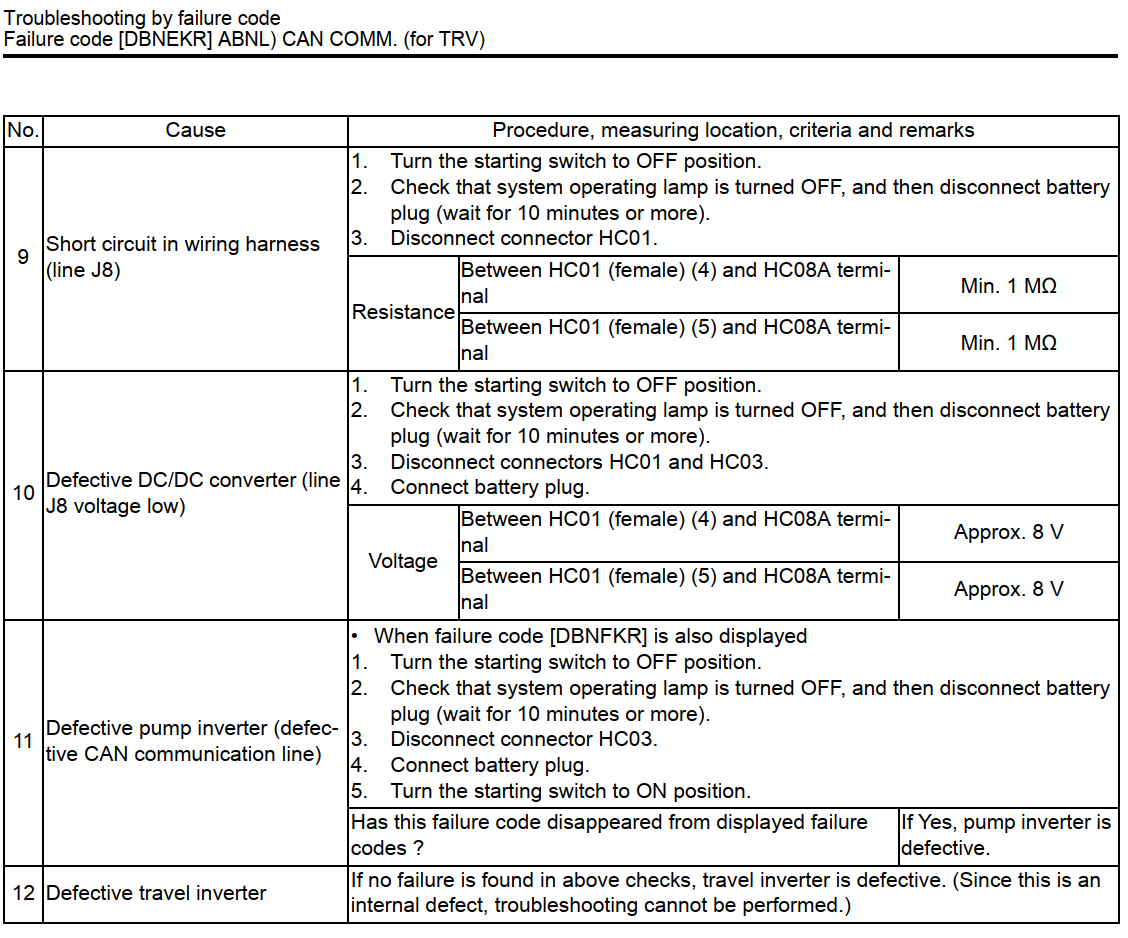

8. Đứt nguồn J8

Đo:

HC01 (4) ↔ M62 (1)

HC01 (5) ↔ M62 (1)

Tiêu chuẩn:

≤1Ω

Nếu cao:

• Đứt dây J8
• Giắc lỗi

9. Chập đường nguồn J8

Đo:

HC01 (4) ↔ HC08A

HC01 (5) ↔ HC08A

Tiêu chuẩn:

≥1MΩ

Nếu thấp:

Dây nguồn J8 bị chập.

10. Điện áp nguồn J8 thấp

Đo:

HC01 (4) ↔ HC08A

HC01 (5) ↔ HC08A

Tiêu chuẩn:

≈8V

Nếu thấp:

DC/DC Converter lỗi.

11. Pump Inverter bị lỗi đường truyền CAN

Nếu đồng thời xuất hiện:

• DBNFKR
• DBNEKR

Thực hiện:

• Rút giắc HC03.
• Cắm lại pin.
• Bật chìa khóa.

Nếu lỗi DBNEKR biến mất:

=> Pump Inverter bị hỏng.

12. Travel Inverter bị hỏng

Nếu toàn bộ các bước trên đều đạt tiêu chuẩn:

• Dây CAN tốt.
• Nguồn cấp đầy đủ.
• Master Controller hoạt động bình thường.
• Pump Inverter bình thường.

Thì kết luận:

Travel Inverter bị hỏng (lỗi nội bộ), cần sửa chữa chuyên sâu hoặc thay thế.

Quy trình kiểm tra lỗi L04 DBNEKR

Để tiết kiệm thời gian, nên kiểm tra theo trình tự:

1. Đọc toàn bộ mã lỗi trên xe.
2. Kiểm tra cầu chì và nguồn cấp Travel Inverter.
3. Kiểm tra điện trở kết thúc CAN (120Ω).
4. Kiểm tra dây CAN từ Master Controller đến Travel Inverter.
5. Kiểm tra chập dây CAN.
6. Đo nguồn 5V CAN.
7. Kiểm tra nguồn K20.
8. Kiểm tra nguồn J8.
9. Kiểm tra Pump Inverter.
10. Kết luận Travel Inverter.

Lưu ý khi sửa chữa

• Luôn tắt chìa khóa trước khi tháo giắc.
• Rút giắc pin và chờ ít nhất 10 phút trước khi đo điện trở.
• Không đo điện trở khi hệ thống còn cấp nguồn.
• Đường truyền CAN là tín hiệu xung, không thể kiểm tra chất lượng giao tiếp chỉ bằng đồng hồ vạn năng.
• Sau khi sửa chữa, xóa mã lỗi và vận hành thử xe để xác nhận lỗi đã được khắc phục.

Khi nào cần thay Travel Inverter?

Nên thay Travel Inverter khi:

• Điện trở CAN đúng.
• Dây dẫn đạt tiêu chuẩn.
• Có nguồn 5V CAN.
• Có nguồn K20 và J8 đúng điện áp.
• Pump Inverter hoạt động bình thường.
• Lỗi L04 DBNEKR vẫn xuất hiện sau khi kiểm tra toàn bộ.

Câu hỏi thường gặp (FAQ)

Lỗi L04 DBNEKR có làm xe không chạy được không?

Có. Khi xuất hiện lỗi này, hệ thống sẽ ngắt điều khiển Travel Inverter nên xe không thể di chuyển.

Có thể chỉ xóa lỗi để xe chạy tiếp không?

Không. Nếu nguyên nhân gốc chưa được khắc phục, lỗi sẽ xuất hiện lại ngay sau khi bật khóa điện hoặc khi xe bắt đầu vận hành.

Nguyên nhân nào thường gặp nhất?

Trong thực tế sửa chữa, các nguyên nhân phổ biến gồm:

• Lỏng hoặc oxy hóa giắc HC01, HC03.
• Đứt hoặc chập dây truyền thông CAN.
• Mất nguồn cấp K20 hoặc J8.
• Điện trở kết thúc CAN bị lỗi.
• Travel Inverter hoặc Pump Inverter hỏng.

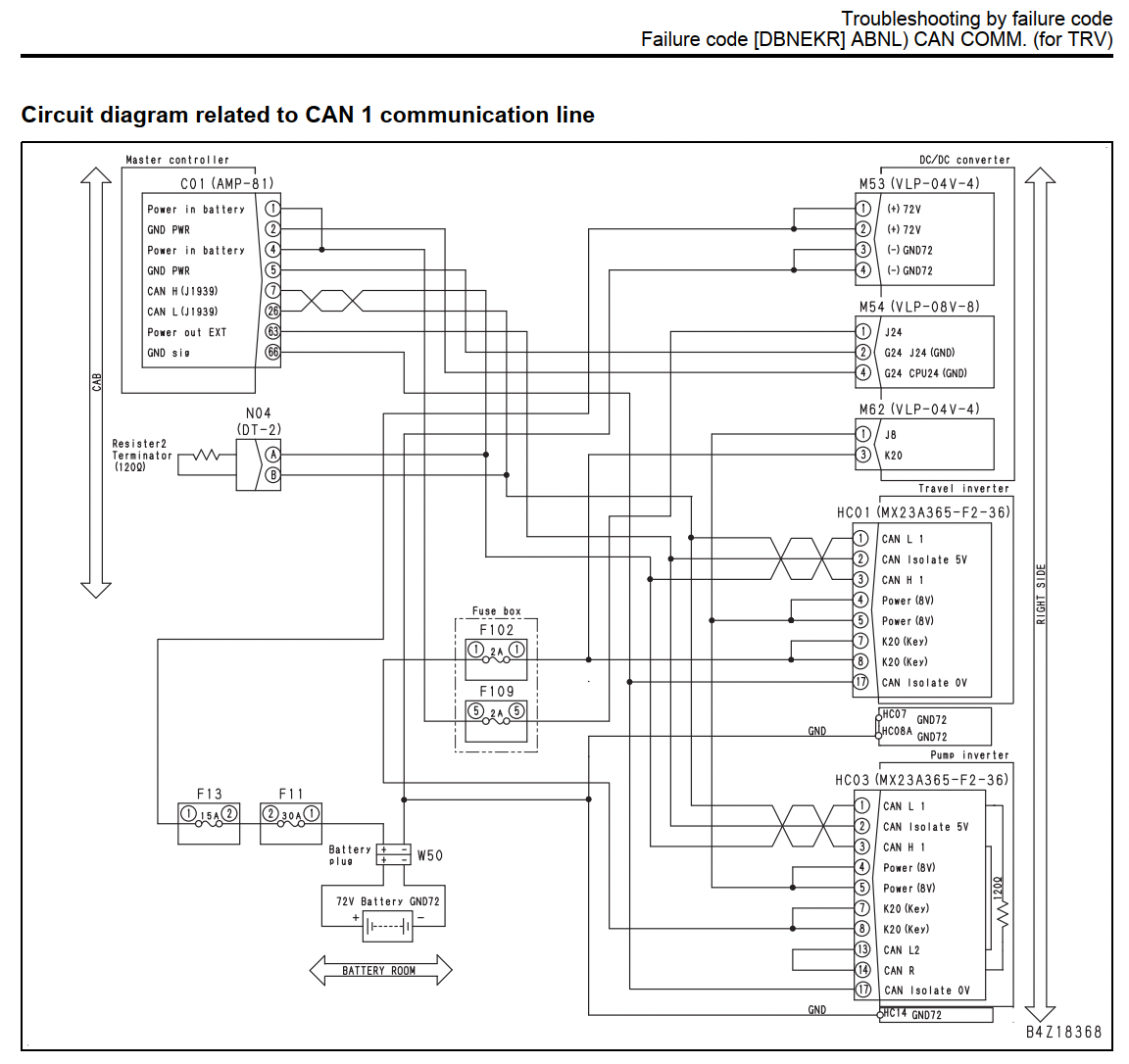

Sơ đồ hướng dẫn sửa lỗi L04 DBNEKR

Kết luận

Lỗi L04 DBNEKR trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi mất truyền thông CAN giữa Master Controller và Travel Inverter, khiến xe không thể di chuyển và hệ thống ngắt điều khiển để bảo vệ thiết bị. Việc xử lý cần tuân thủ đúng quy trình kiểm tra từ điện trở kết thúc CAN, dây dẫn, nguồn cấp K20/J8, tín hiệu 5V CAN, Pump Inverter đến Travel Inverter. Thực hiện đầy đủ các bước theo tài liệu kỹ thuật sẽ giúp xác định chính xác nguyên nhân, tránh thay thế linh kiện không cần thiết và rút ngắn thời gian sửa chữa.
