Cách sửa lỗi L03 DBNFKR Komatsu FE25-1, FE25H-1, FE30-1
Hướng dẫn sửa lỗi L03 DBNFKR trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1 – Lỗi mất giao tiếp CAN với biến tần bơm thủy lực (Pump Inverter)

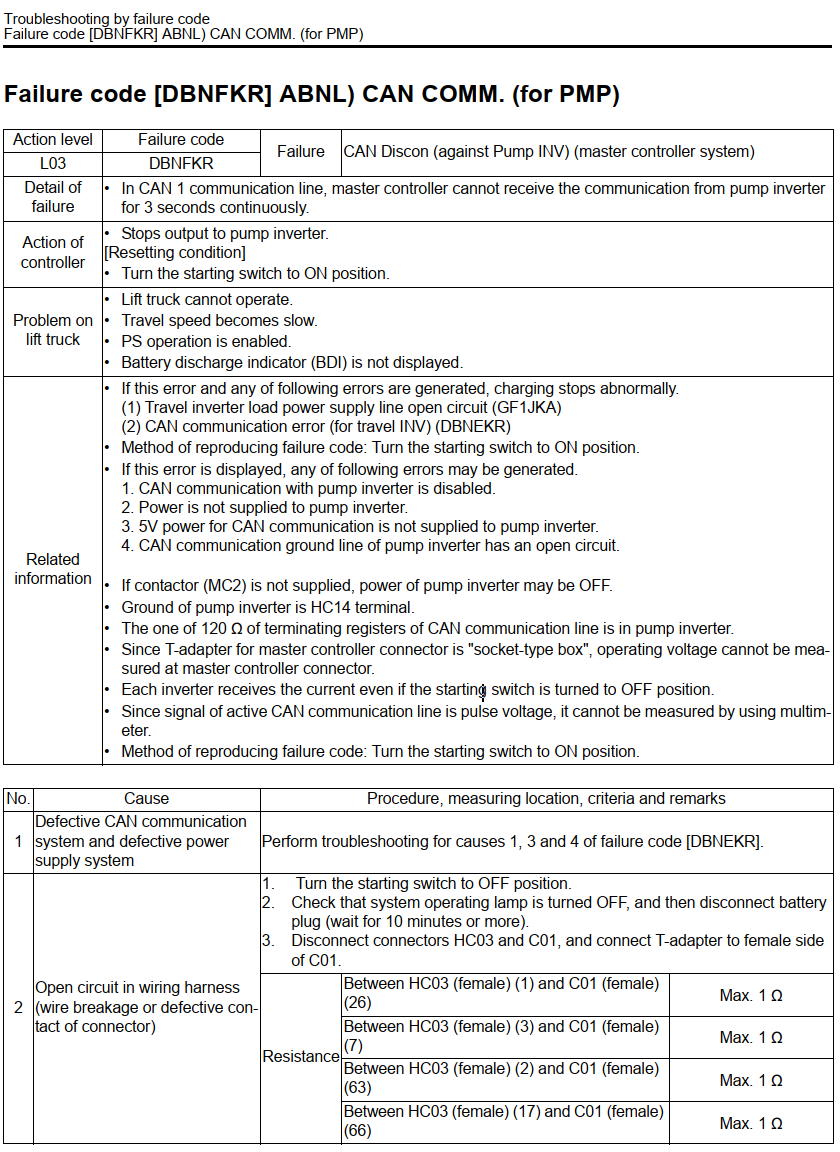

Lỗi L03 DBNFKR là gì?
L03 DBNFKR là mã lỗi xuất hiện trên xe nâng điện Komatsu FE25-1, Komatsu FE25H-1 (2.5 tấn) và Komatsu FE30-1 (3 tấn), báo hiệu:
CAN COMM. (for PMP) – CAN Disconnection Against Pump Inverter
Có nghĩa là:
Bộ điều khiển trung tâm (Master Controller) mất liên lạc CAN với biến tần bơm thủy lực (Pump Inverter) trong thời gian liên tục từ 3 giây trở lên.
Đây là lỗi liên quan đến mạng truyền thông CAN Bus, khiến bộ điều khiển không thể nhận dữ liệu từ biến tần điều khiển motor bơm thủy lực.
Triệu chứng khi xe báo lỗi L03 DBNFKR
Khi xuất hiện mã lỗi này, xe nâng Komatsu sẽ có các hiện tượng sau:
- Xe không thể hoạt động bình thường.
- Master Controller ngừng xuất tín hiệu điều khiển tới Pump Inverter.
- Tốc độ di chuyển giảm đáng kể.
- Hệ thống trợ lực lái (PS) vẫn hoạt động.
- Đồng hồ hiển thị dung lượng pin (BDI) không hiển thị.
- Trong một số trường hợp xe không thể nâng hạ hàng.
Điều kiện phát sinh lỗi
Master Controller sẽ ghi nhận lỗi L03 DBNFKR khi:
- Đã bật khóa điện ON.
- Trong mạng CAN1:
- Master Controller không nhận được dữ liệu phản hồi từ Pump Inverter liên tục trong 3 giây.
Nguyên nhân gây lỗi L03 DBNFKR
Theo tài liệu kỹ thuật Komatsu, lỗi này thường do một trong các nguyên nhân sau.
1. Hệ thống truyền thông CAN bị lỗi
Bao gồm:
- Đứt dây CAN High
- Đứt dây CAN Low
- Chập dây CAN
- Tiếp xúc kém tại giắc cắm
Đây là nguyên nhân phổ biến nhất.
2. Mất nguồn cấp cho Pump Inverter
Pump Inverter không được cấp:
- nguồn 72V
- nguồn điều khiển
- nguồn 5V CAN
khiến Master Controller không thể giao tiếp.
3. Mất điện áp 20V từ bộ DC/DC Converter
Nếu đường K20 bị mất điện áp khoảng 20V, Pump Inverter sẽ không hoạt động.
4. Mất điện áp 8V từ bộ DC/DC Converter
Nếu đường J8 bị mất điện áp khoảng 8V, Pump Inverter cũng sẽ mất chức năng giao tiếp CAN.
5. Đứt dây nguồn hoặc dây mass
Bao gồm:
- đứt dây nguồn
- mass kém
- oxy hóa đầu cos
6. Travel Inverter bị lỗi
Trong nhiều trường hợp, lỗi Travel Inverter làm mất toàn bộ mạng CAN.
7. Pump Inverter hỏng
Nếu toàn bộ dây dẫn và nguồn đều bình thường thì khả năng cao biến tần bơm đã hỏng bên trong.
Quy trình kiểm tra và sửa lỗi L03 DBNFKR
Bước 1. Tắt nguồn xe
- Tắt khóa điện.
- Chờ toàn bộ đèn hệ thống tắt.
- Rút giắc pin.
- Chờ tối thiểu 10 phút trước khi đo.
Bước 2. Kiểm tra dây CAN giữa Master Controller và Pump Inverter
Tháo:
- HC03
- C01
Tiến hành đo điện trở.
Giá trị tiêu chuẩn
| Điểm đo | Giá trị |
|---|---|
| HC03 (1) ↔ C01 (26) | ≤ 1Ω |
| HC03 (3) ↔ C01 (7) | ≤ 1Ω |
| HC03 (2) ↔ C01 (63) | ≤ 1Ω |
| HC03 (17) ↔ C01 (66) | ≤ 1Ω |
Nếu vượt quá 1Ω:
- đứt dây
- oxy hóa đầu nối
- tiếp xúc kém
=> cần sửa chữa hoặc thay dây.

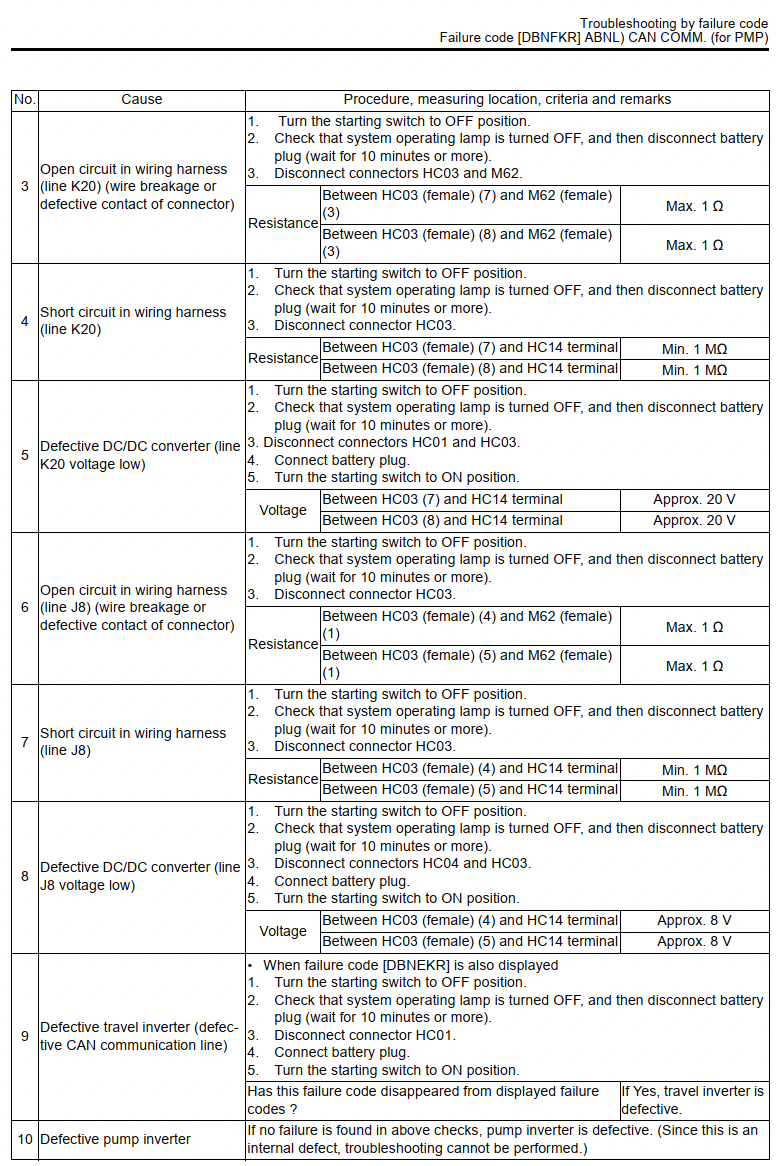

Bước 3. Kiểm tra đường K20
Tháo:
- HC03
- M62
Đo điện trở.
| Điểm đo | Tiêu chuẩn |
|---|---|
| HC03 (7) ↔ M62 (3) | ≤1Ω |
| HC03 (8) ↔ M62 (3) | ≤1Ω |
Nếu lớn hơn:
- dây K20 bị đứt
- đầu nối hỏng
Bước 4. Kiểm tra chập đường K20
Tháo HC03.
Đo:
| Điểm đo | Tiêu chuẩn |
|---|---|
| HC03 (7) ↔ HC14 (Mass) | ≥1MΩ |
| HC03 (8) ↔ HC14 (Mass) | ≥1MΩ |
Nếu nhỏ hơn:
=> dây K20 bị chập mass.
Bước 5. Kiểm tra điện áp DC/DC Converter (20V)
Kết nối lại pin.
Bật khóa ON.
Đo:
| Điểm đo | Điện áp tiêu chuẩn |
|---|---|
| HC03 (7) ↔ HC14 | khoảng 20V |
| HC03 (8) ↔ HC14 | khoảng 20V |
Nếu mất điện áp:
=> Bộ DC/DC Converter bị lỗi.
Bước 6. Kiểm tra đường J8
Tháo:
- HC03
- M62
Đo:
| Điểm đo | Tiêu chuẩn |
|---|---|
| HC03 (4) ↔ M62 (1) | ≤1Ω |
| HC03 (5) ↔ M62 (1) | ≤1Ω |
Nếu vượt tiêu chuẩn:
=> đứt dây J8.
Bước 7. Kiểm tra chập đường J8
Tháo HC03.
Đo:
| Điểm đo | Tiêu chuẩn |
|---|---|
| HC03 (4) ↔ HC14 | ≥1MΩ |
| HC03 (5) ↔ HC14 | ≥1MΩ |
Nếu thấp:
=> dây J8 bị chập mass.
Bước 8. Kiểm tra điện áp J8
Kết nối pin.
Bật khóa ON.
Đo:
| Điểm đo | Giá trị |
|---|---|
| HC03 (4) ↔ HC14 | khoảng 8V |
| HC03 (5) ↔ HC14 | khoảng 8V |
Nếu không có điện áp:
=> DC/DC Converter hỏng.
Bước 9. Kiểm tra Travel Inverter
Nếu xe đồng thời xuất hiện:
- DBNEKR
- DBNFKR
Thực hiện:
- tháo HC01
- bật khóa điện
Nếu mã DBNFKR biến mất thì:
=> Travel Inverter bị lỗi.
Bước 10. Kiểm tra Pump Inverter
Nếu:
- dây dẫn đạt chuẩn
- điện áp đầy đủ
- CAN bình thường
- Travel Inverter tốt
nhưng xe vẫn báo:
L03 DBNFKR
thì kết luận:
Pump Inverter bị hỏng bên trong và cần thay thế hoặc sửa chữa chuyên sâu.
Lưu ý kỹ thuật quan trọng
Theo tài liệu Komatsu:
- Điện áp CAN là tín hiệu xung nên không thể kiểm tra bằng đồng hồ VOM thông thường.
- Điện trở kết thúc 120Ω được tích hợp trong Pump Inverter.
- Mass của Pump Inverter sử dụng chân HC14.
- Nếu contactor MC2 không đóng, Pump Inverter sẽ không được cấp nguồn.
- Mỗi biến tần vẫn có dòng điện duy trì ngay cả khi khóa điện OFF, vì vậy luôn phải ngắt pin và chờ tối thiểu 10 phút trước khi thao tác.
Cách phòng tránh lỗi L03 DBNFKR
Để hạn chế phát sinh lỗi, nên thực hiện:
- Kiểm tra và vệ sinh định kỳ các giắc CAN.
- Không để nước hoặc hơi ẩm xâm nhập vào các đầu nối.
- Kiểm tra dây điện gần Pump Inverter để phát hiện cọ xát hoặc đứt gãy.
- Đo điện áp đầu ra của bộ DC/DC Converter trong các kỳ bảo dưỡng.
- Kiểm tra độ siết và tình trạng oxy hóa của các đầu cos nguồn và mass.
- Sử dụng phụ tùng chính hãng Komatsu khi thay thế biến tần hoặc dây dẫn.

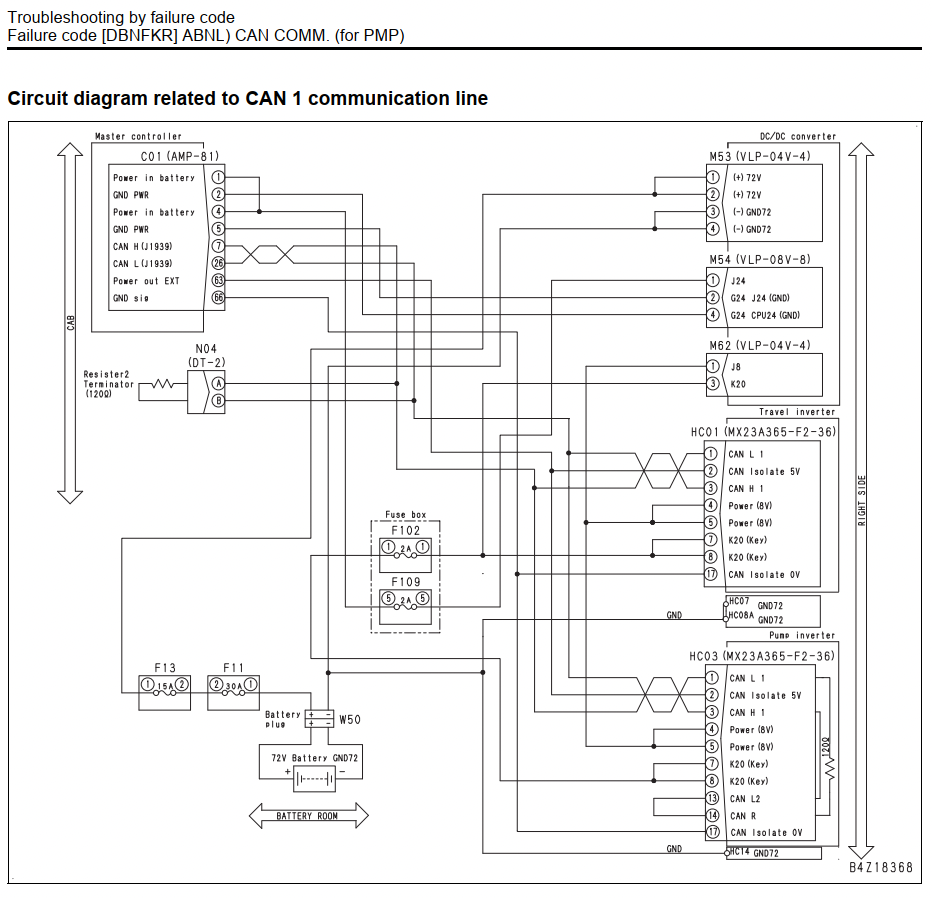

Sơ đồ sửa lỗi L03 DBNFKR
Kết luận
Lỗi L03 DBNFKR trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi mất giao tiếp CAN giữa Master Controller và Pump Inverter. Nguyên nhân chủ yếu đến từ đứt dây CAN, mất nguồn cấp, hỏng bộ DC/DC Converter, lỗi Travel Inverter hoặc hỏng Pump Inverter. Việc kiểm tra nên thực hiện theo đúng trình tự từ hệ thống dây dẫn, nguồn cấp, điện áp, mạng CAN đến biến tần để xác định chính xác nguyên nhân và tránh thay thế linh kiện không cần thiết.
