Cách sửa lỗi L01 DBNHKA trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1

Hướng dẫn sửa lỗi L01 DBNHKA trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1 (MC2 Output – Open Circuit of Permission of Supply MC2)

Lỗi L01 DBNHKA trên xe nâng điện Komatsu FE25-1, FE25H-1, FE30-1 là gì?

L01 DBNHKA là mã lỗi liên quan đến mạch điều khiển cấp nguồn MC2 (MC2 Output) của hệ thống Master Controller trên xe nâng điện Komatsu.

Tên đầy đủ của lỗi:

L01 DBNHKA – MC2 Output (M/C): Open Circuit of Permission of Supply MC2 (Master Controller System)

Lỗi này xuất hiện khi bộ điều khiển trung tâm (Master Controller) phát hiện tín hiệu điều khiển MC2 bị hở mạch hoặc điện áp đầu ra không nằm trong dải tiêu chuẩn.

Đây là lỗi được áp dụng trên các model:

Xe nâng điện Komatsu FE25-1 (2.5 tấn)
Xe nâng điện Komatsu FE25H-1 (2.5 tấn)
Xe nâng điện Komatsu FE30-1 (3 tấn)

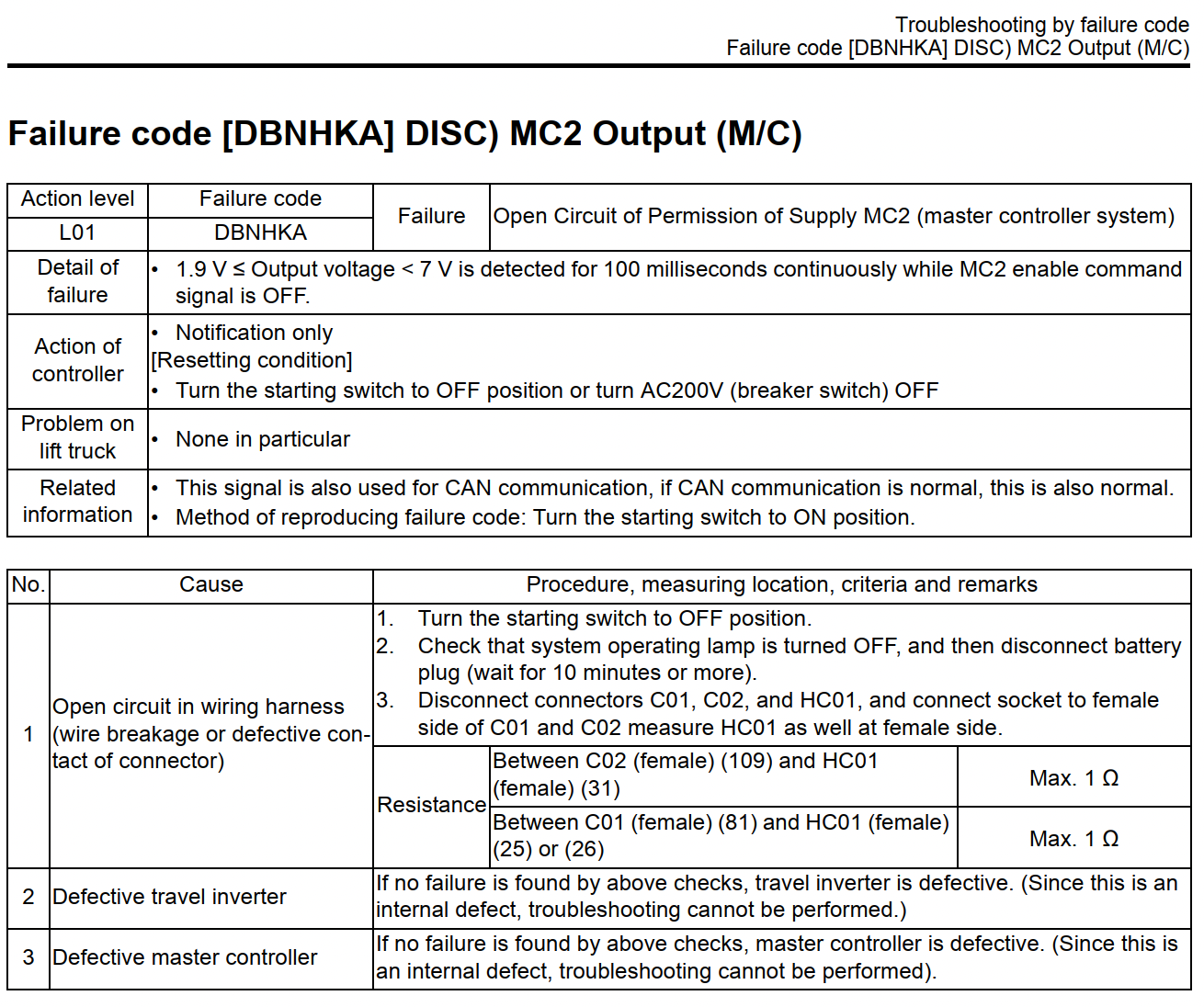

Điều kiện xuất hiện lỗi L01 DBNHKA

Theo tài liệu kỹ thuật Komatsu:

Lỗi sẽ được ghi nhận khi:

Điện áp đầu ra của tín hiệu MC2 nằm trong khoảng:

1.9V ≤ Output Voltage < 7V

Điều kiện này duy trì liên tục trong 100 mili giây
Trong khi tín hiệu MC2 Enable Command đang ở trạng thái OFF

Điều này cho thấy bộ điều khiển nhận thấy tín hiệu điều khiển MC2 không đúng với trạng thái mong muốn.

Biểu hiện khi xe báo lỗi L01 DBNHKA

Thông thường xe vẫn có thể hoạt động hoặc chỉ hiển thị cảnh báo.

Theo tài liệu Komatsu:

Chỉ hiển thị thông báo lỗi
Không gây hiện tượng dừng xe ngay lập tức
Không có triệu chứng đặc biệt trên xe

Nếu lỗi xuất hiện nhiều lần thì cần kiểm tra ngay để tránh ảnh hưởng đến hệ thống điều khiển.

Nguyên nhân gây lỗi L01 DBNHKA

Theo sơ đồ mạch và hướng dẫn sửa chữa của Komatsu, có 3 nguyên nhân chính.

1. Hở dây điện hoặc tiếp xúc kém trong hệ thống dây dẫn (nguyên nhân phổ biến nhất)

Có thể xảy ra:

Đứt dây điện
Giắc cắm lỏng
Chân cắm bị oxy hóa
Tiếp xúc kém
Chân connector bị cháy

Đây là nguyên nhân thường gặp nhất.

2. Travel Inverter bị hỏng

Nếu toàn bộ dây dẫn đều bình thường thì khả năng tiếp theo là:

Bộ điều khiển Travel Inverter hỏng bên trong.

Đây là lỗi phần cứng và không thể sửa bằng thao tác kiểm tra thông thường.

3. Master Controller bị lỗi

Nếu:

Dây dẫn tốt
Travel Inverter hoạt động bình thường

thì khả năng còn lại là:

Master Controller bị hỏng mạch điều khiển MC2.

Hướng dẫn kiểm tra và sửa lỗi L01 DBNHKA

Thực hiện theo đúng quy trình của tài liệu Komatsu.

Bước 1: Tắt nguồn xe

Đưa chìa khóa về vị trí OFF.
Kiểm tra đèn báo hệ thống đã tắt hoàn toàn.

Bước 2: Ngắt nguồn pin

Rút giắc pin.
Chờ tối thiểu 10 phút để xả điện hoàn toàn trong hệ thống.

Bước 3: Tháo các giắc kết nối

Ngắt các đầu nối:

C01
C02
HC01

Sau đó tiến hành đo điện trở.

Kiểm tra điện trở dây dẫn

Theo tài liệu Komatsu:

Kiểm tra số 1

Đo điện trở giữa:

C02 (Female) chân 109
HC01 (Female) chân 31

Tiêu chuẩn:

≤ 1 Ω

Nếu điện trở lớn hơn 1 Ω:

Dây dẫn bị đứt
Giắc tiếp xúc kém
Cần sửa hoặc thay dây.

Kiểm tra số 2

Đo điện trở giữa:

C01 (Female) chân 81
HC01 (Female) chân 25 hoặc chân 26

Tiêu chuẩn:

≤ 1 Ω

Nếu vượt quá:

Kiểm tra toàn bộ bó dây.
Kiểm tra chân cắm.
Làm sạch các chân connector.
Thay dây nếu phát hiện đứt ngầm.

Kiểm tra sơ đồ mạch

Theo sơ đồ điện của Komatsu:

Tín hiệu MC2 đi qua các thành phần sau:

Master Controller
Connector C01
Connector C02
HC01 (Travel Inverter)
Contactor MC2
Cầu chì F03
Cầu chì F04
Cầu chì F11
Cầu chì F14
Cầu chì F15
Battery Plug
Nguồn pin 72V

Trong quá trình sửa chữa cần:

Kiểm tra toàn bộ dây nguồn.
Kiểm tra dây điều khiển MC2.
Kiểm tra chân mass.
Kiểm tra cầu chì.
Kiểm tra các đầu nối có bị oxy hóa hoặc cháy không.

Sau khi kiểm tra dây dẫn vẫn không phát hiện lỗi

Nếu toàn bộ dây điện đều đạt tiêu chuẩn nhưng xe vẫn báo:

L01 DBNHKA

thì theo tài liệu Komatsu:

Khả năng 1

Travel Inverter bị lỗi bên trong.

Do là lỗi phần cứng nên:

Không thể kiểm tra sâu bằng đồng hồ đo.
Cần thay thế hoặc thử bằng inverter khác.

Khả năng 2

Master Controller bị lỗi.

Nếu đã loại trừ:

Dây điện
Giắc cắm
Travel Inverter

thì cần thay hoặc sửa Master Controller.

Cách xóa lỗi L01 DBNHKA

Sau khi khắc phục:

Tắt chìa khóa.
Hoặc ngắt CB AC200V (Breaker Switch).
Khởi động lại xe.

Nếu nguyên nhân đã được xử lý, mã lỗi sẽ tự động biến mất.

Một số lưu ý quan trọng

Theo tài liệu Komatsu:

Tín hiệu MC2 cũng được sử dụng cho truyền thông CAN.
Nếu hệ thống CAN hoạt động bình thường thì tín hiệu này cũng được xem là bình thường.
Có thể tái hiện lỗi bằng cách bật chìa khóa sang vị trí ON.

Kinh nghiệm sửa lỗi thực tế

Kỹ thuật viên thường nên ưu tiên kiểm tra theo thứ tự sau:

Kiểm tra điện áp ắc quy và nguồn cấp.
Kiểm tra cầu chì F03, F04, F11, F14, F15.
Kiểm tra giắc HC01.
Kiểm tra giắc C01 và C02.
Đo điện trở dây theo đúng tiêu chuẩn ≤ 1 Ω.
Kiểm tra contactor MC2.
Kiểm tra Travel Inverter.
Kiểm tra Master Controller.

Quy trình này giúp xác định nguyên nhân nhanh chóng và tránh thay thế linh kiện không cần thiết.

Câu hỏi thường gặp (FAQ)

Lỗi L01 DBNHKA có nguy hiểm không?

Đây chủ yếu là lỗi cảnh báo của hệ thống điều khiển MC2. Tuy nhiên nếu để kéo dài có thể dẫn đến mất tín hiệu điều khiển và ảnh hưởng đến khả năng vận hành của xe.

Có thể tiếp tục sử dụng xe khi báo lỗi L01 DBNHKA không?

Trong nhiều trường hợp xe vẫn hoạt động bình thường vì đây là lỗi "Notification only". Tuy nhiên nên kiểm tra và sửa chữa sớm để tránh phát sinh hư hỏng lớn hơn.

Nguyên nhân thường gặp nhất của lỗi L01 DBNHKA là gì?

Phần lớn trường hợp đến từ:

Giắc cắm lỏng.
Dây dẫn bị đứt ngầm.
Chân connector bị oxy hóa.
Tiếp xúc kém giữa Master Controller và Travel Inverter.

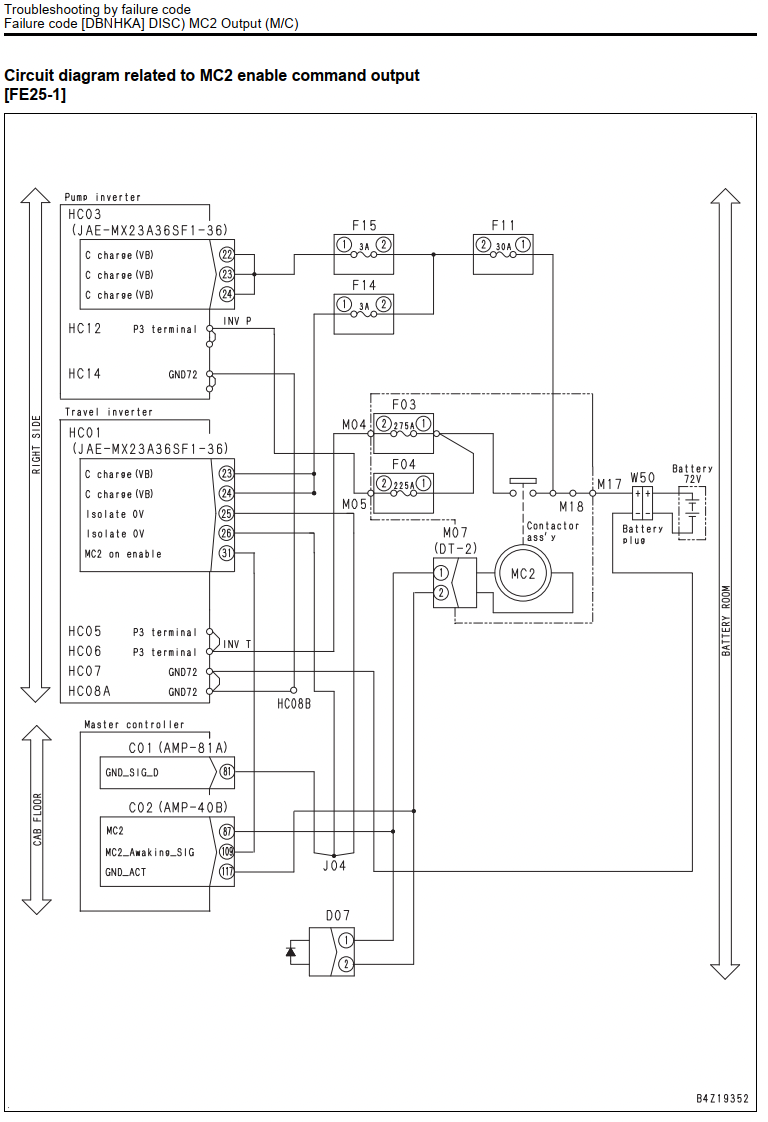

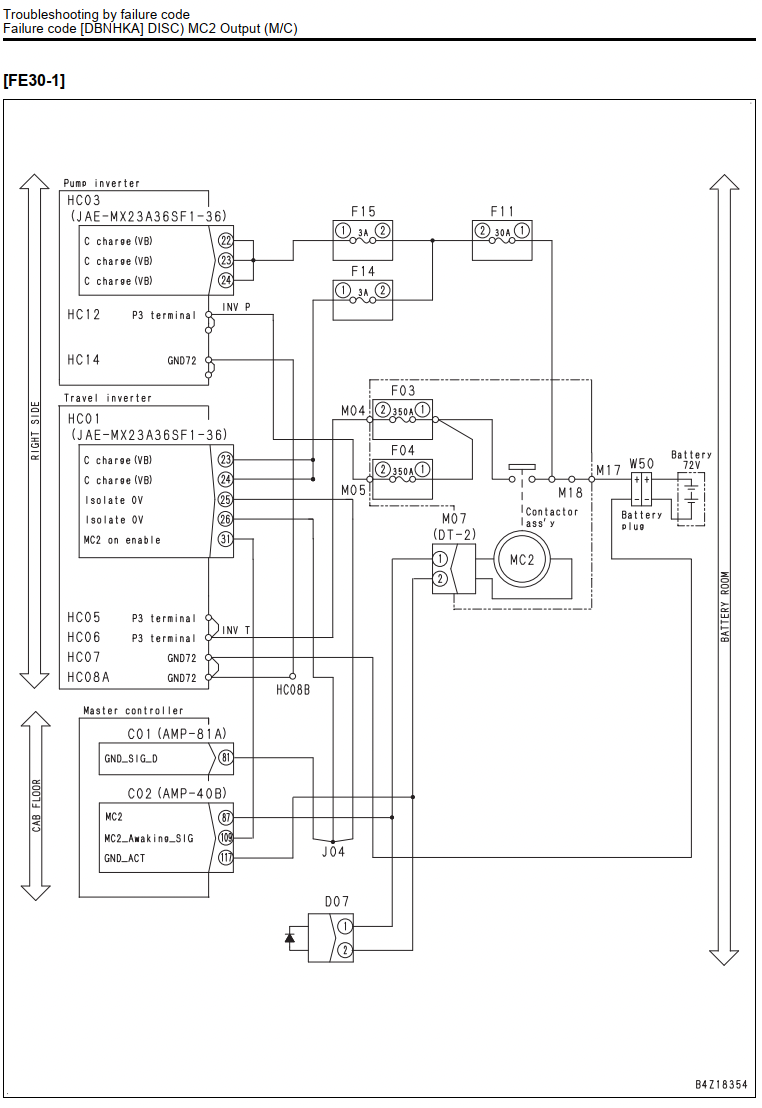

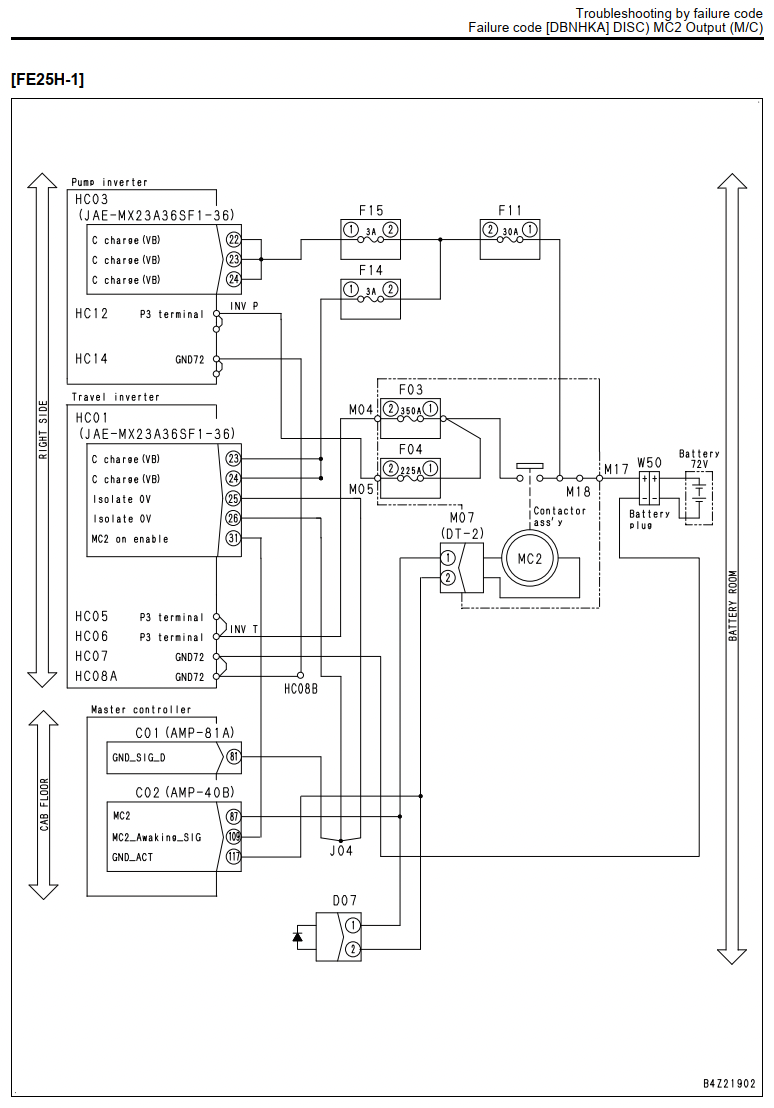

Sơ đồ sửa lỗi L01 DBNHKA

Kết luận

L01 DBNHKA là lỗi liên quan đến mạch điều khiển MC2 Output trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1. Việc xử lý nên bắt đầu bằng kiểm tra hệ thống dây dẫn, giắc kết nối và đo điện trở theo đúng tiêu chuẩn ≤ 1 Ω. Nếu toàn bộ dây dẫn đạt yêu cầu nhưng lỗi vẫn còn, cần kiểm tra Travel Inverter và Master Controller để xác định hư hỏng phần cứng. Thực hiện đúng quy trình kỹ thuật sẽ giúp khắc phục lỗi nhanh chóng, hạn chế thời gian dừng xe và đảm bảo xe nâng hoạt động ổn định.
