L04 DBNHKB cho xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1 – Nguyên nhân và hướng dẫn khắc phục chi tiết

Lỗi L04 DBNHKB trên xe nâng điện Komatsu FE25-1, FE25H-1 (2.5 tấn) và Komatsu FE30-1 (3 tấn) là lỗi liên quan đến MC2 Enable Command Output Ground Fault (M/C), tức chạm mass (chạm mát) tại tín hiệu điều khiển kích hoạt công tắc tơ MC2 của bộ điều khiển chính (Master Controller).

Đây là lỗi thuộc mức cảnh báo L04, thường xuất hiện khi hệ thống phát hiện dòng điện bất thường trên đường điều khiển MC2 trong thời gian liên tục 100 ms.

Trong bài viết này, chúng tôi sẽ hướng dẫn chi tiết nguyên nhân, cách kiểm tra và quy trình sửa chữa theo đúng tài liệu kỹ thuật Komatsu.

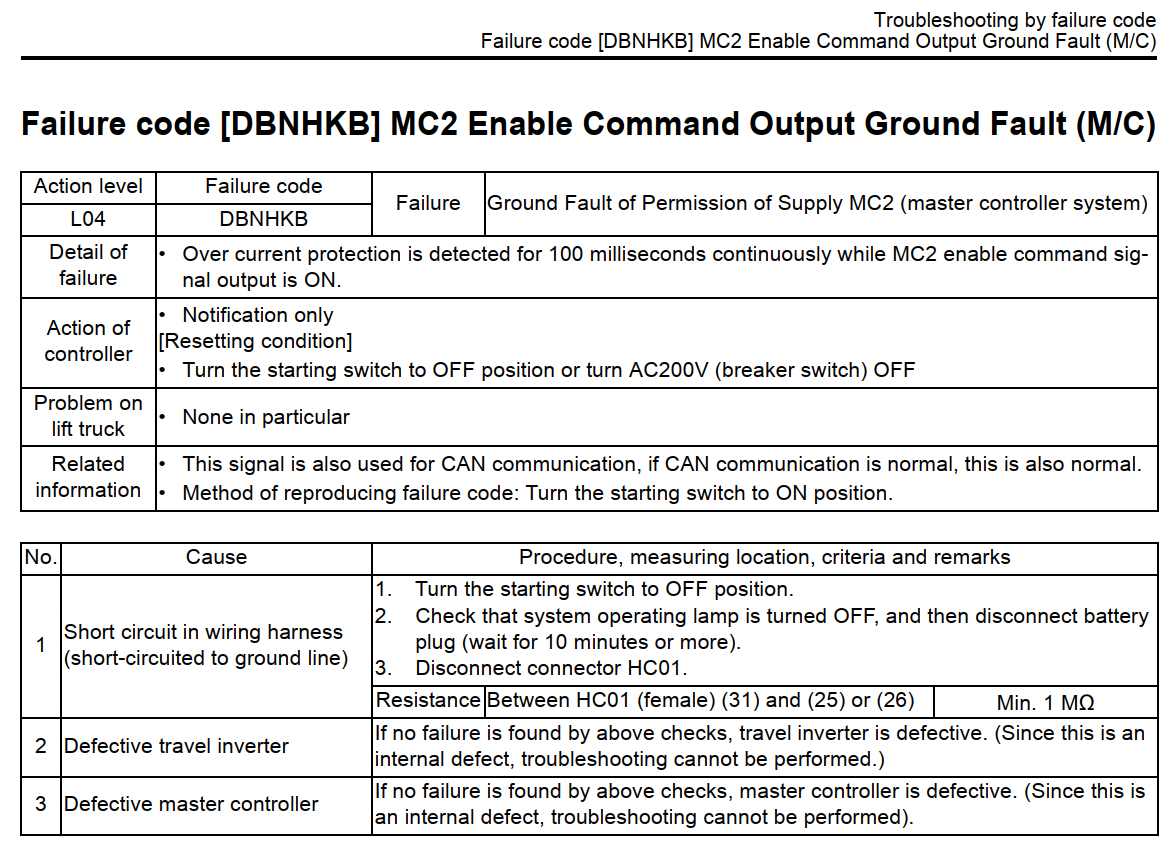

Thông tin lỗi L04 DBNHKB

Ý nghĩa của lỗi L04 DBNHKB

Master Controller sẽ cấp tín hiệu kích hoạt contactor MC2.

Trong khi tín hiệu này đang bật (Enable Output ON), nếu ECU phát hiện:

• Dòng điện vượt ngưỡng liên tục khoảng 100 mili giây
• Hoặc tín hiệu bị kéo xuống mass (Ground Fault)

thì hệ thống sẽ ghi nhận lỗi:

L04 DBNHKB – MC2 Enable Command Output Ground Fault

Nói cách khác:

Đường tín hiệu điều khiển MC2 đã bị chạm mass hoặc thiết bị nhận tín hiệu bị lỗi.

Hiện tượng khi xuất hiện lỗi

Người vận hành thường gặp:

• Xe báo lỗi L04 DBNHKB
• Xe có thể không chạy
• Contactor MC2 không đóng
• Xe mất chế độ READY
• Hệ thống truyền động bị vô hiệu hóa
• Một số trường hợp xe vẫn bật nguồn nhưng không thể di chuyển

Theo tài liệu Komatsu:

Không có biểu hiện cơ khí đặc biệt ngoài việc hệ thống ghi nhận lỗi điện.

Điều kiện phát sinh lỗi

Lỗi xuất hiện khi:

• MC2 Enable Output đang ON
• ECU phát hiện quá dòng trong thời gian liên tục 100 ms

Điều kiện reset lỗi

Có thể reset bằng một trong hai cách:

• Tắt khóa điện (Key Switch OFF)
• Hoặc ngắt CB nguồn AC200V (Breaker OFF)

Nếu nguyên nhân chưa được khắc phục, lỗi sẽ xuất hiện trở lại ngay khi bật khóa điện.

Các nguyên nhân gây lỗi L04 DBNHKB

Theo tài liệu Komatsu, có 03 nguyên nhân chính.

1. Chập dây điện xuống mass (nguyên nhân phổ biến nhất)

Đây là nguyên nhân thường gặp nhất.

Có thể do:

• Dây cọ sát vào khung xe
• Chuột cắn dây
• Dây bị ép
• Dây cháy
• Nước vào giắc
• Giắc oxy hóa

Đường tín hiệu MC2 Enable bị nối trực tiếp xuống mass.

2. Travel Inverter bị hỏng

Nếu dây dẫn bình thường nhưng đầu ra bên trong Travel Inverter bị chập thì ECU cũng sẽ phát hiện lỗi.

Đây là lỗi phần cứng bên trong biến tần.

3. Master Controller bị hỏng

Nếu:

• dây điện tốt
• inverter tốt

thì khả năng còn lại là:

Master Controller hỏng mạch điều khiển đầu ra MC2.

Quy trình kiểm tra và sửa lỗi L04 DBNHKB

Thực hiện đúng theo trình tự dưới đây.

Bước 1. Tắt khóa điện

Chuyển:

Key Switch → OFF

Bước 2. Ngắt nguồn pin

Đảm bảo:

• Đèn hệ thống đã tắt hoàn toàn

Sau đó:

• Rút Battery Plug

Đợi tối thiểu:

10 phút

để xả hết điện áp trong hệ thống.

Bước 3. Rút giắc HC01

Tháo giắc:

HC01

là giắc của Travel Inverter.

Bước 4. Đo điện trở kiểm tra chạm mass

Theo tài liệu Komatsu:

Đo giữa:

• HC01 (Female) chân 31
• với chân 25 hoặc 26

Giá trị tiêu chuẩn

Điện trở ≥ 1 MΩ

Nếu nhỏ hơn:

=> Đường dây đã bị chạm mass.

Nếu điện trở nhỏ hơn 1 MΩ

Kiểm tra toàn bộ dây dẫn:

• dây MC2 Enable
• bó dây chính
• vị trí kẹp dây
• các đoạn đi qua khung xe
• đầu giắc HC01
• chân pin
• các điểm có khả năng cọ sát

Sau khi sửa chữa:

Đo lại.

Chỉ khi điện trở đạt từ 1 MΩ trở lên mới tiếp tục.

Nếu điện trở đạt tiêu chuẩn

Nếu:

• Dây điện tốt
• Không bị chạm mass

thì chuyển sang kiểm tra Travel Inverter.

Kiểm tra Travel Inverter

Theo tài liệu Komatsu:

Nếu toàn bộ dây dẫn đạt yêu cầu nhưng lỗi vẫn còn:

Travel Inverter bị lỗi bên trong.

Do lỗi phần cứng nội bộ nên:

• Không thể sửa bằng đo kiểm thông thường.
• Thay thế hoặc gửi sửa chữa chuyên sâu.

Kiểm tra Master Controller

Nếu:

• Dây điện tốt
• Travel Inverter bình thường

thì kết luận:

Master Controller bị lỗi.

Đây là lỗi phần cứng bên trong ECU.

Theo tài liệu Komatsu:

Không có phương pháp sửa chữa nội bộ.

Giải pháp:

• Thay Master Controller
• Hoặc gửi đơn vị chuyên sửa ECU xe nâng điện.

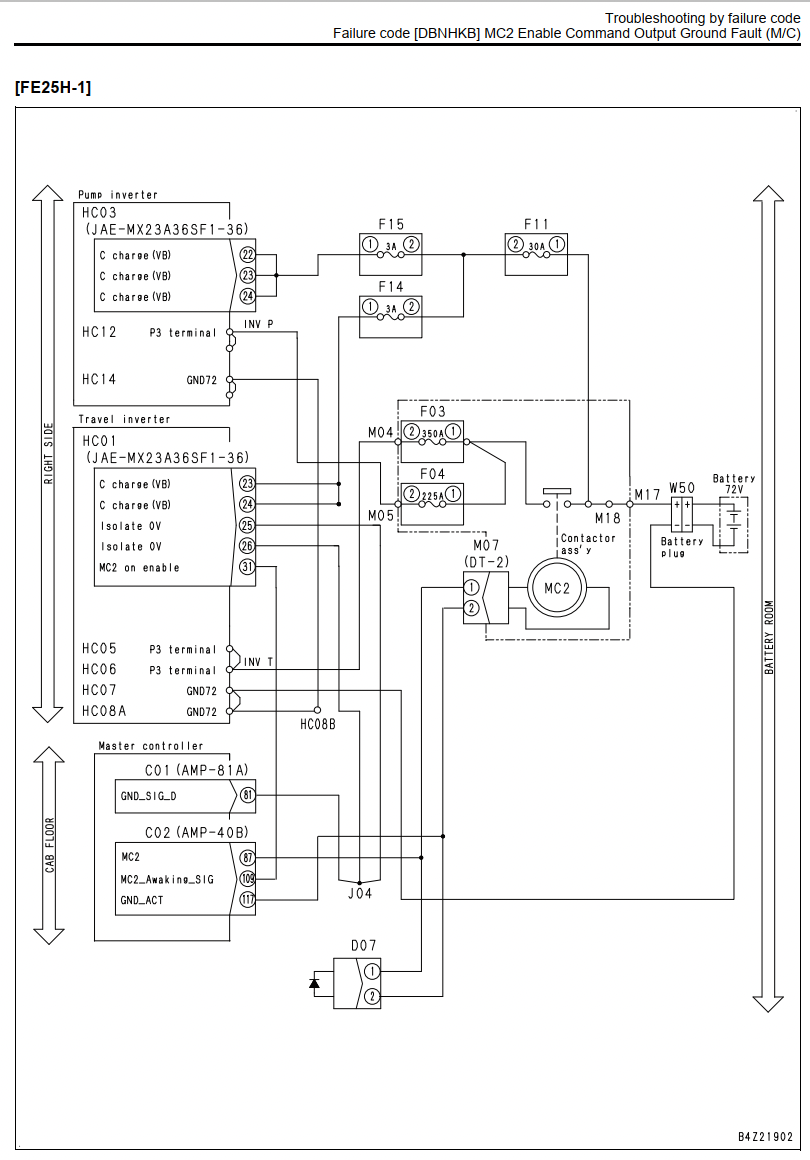

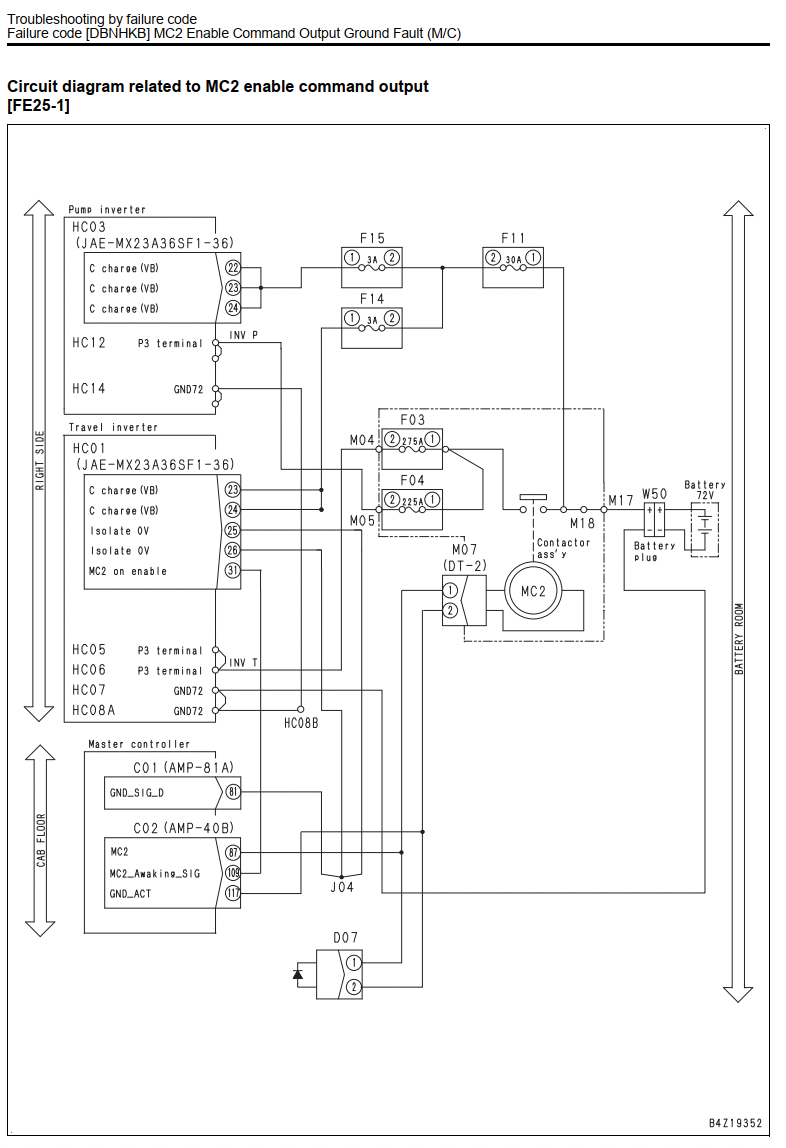

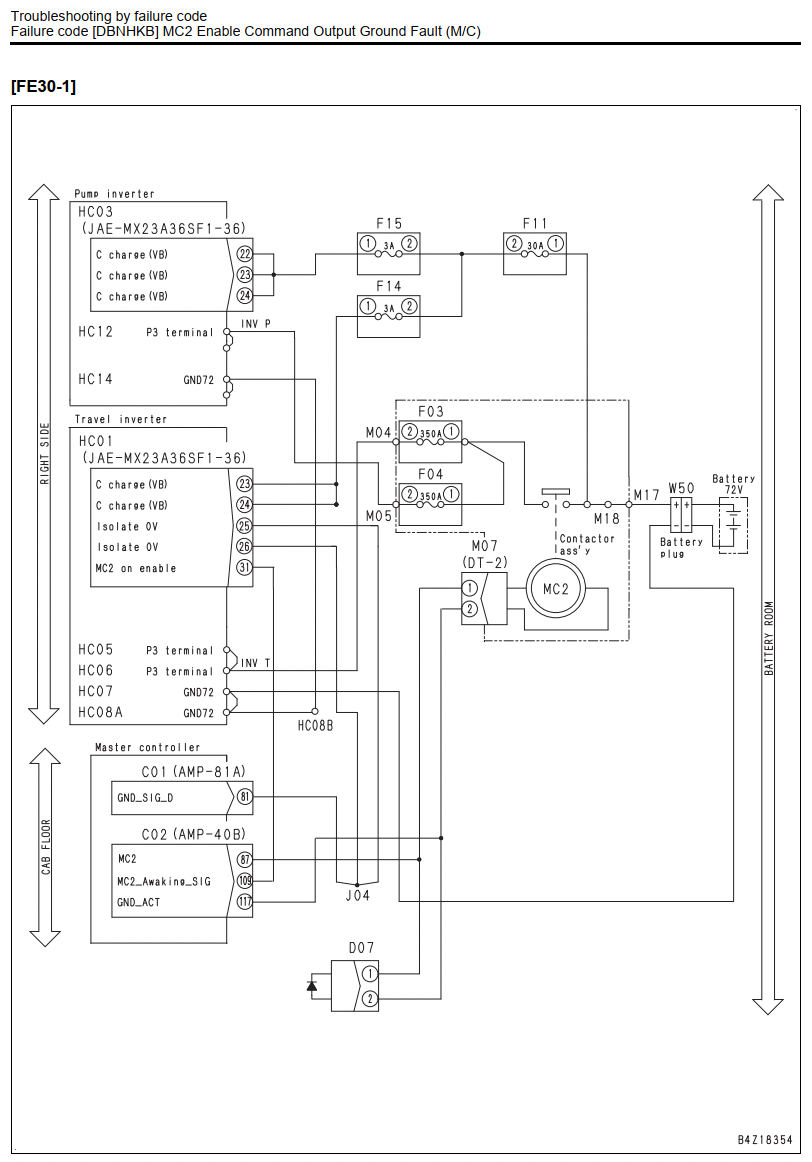

Các vị trí cần kiểm tra trên sơ đồ điện

Theo sơ đồ của Komatsu, cần kiểm tra các vị trí sau:

• Master Controller
• HC01 (Travel Inverter)
• MC2 Contactor
• Connector HC03
• Fuse F03
• Fuse F04
• Fuse F11
• Fuse F14
• Fuse F15
• Connector J04
• Battery Plug
• Đường GND72
• Đường MC2 Enable

Đây là các vị trí có liên quan trực tiếp đến tín hiệu điều khiển MC2.

Lưu ý khi sửa chữa

Không nên:

• Thay ngay Travel Inverter khi chưa đo dây.
• Thay Master Controller trước khi kiểm tra chạm mass.
• Đo điện trở khi hệ thống vẫn còn cấp nguồn.

Luôn:

• Tắt khóa điện.
• Rút pin.
• Chờ tối thiểu 10 phút.
• Đo đúng chân theo tài liệu.

Kinh nghiệm thực tế

Trong thực tế sửa chữa xe nâng Komatsu FE25-1, FE25H-1 và FE30-1, lỗi L04 DBNHKB thường xuất phát từ:

• Dây điện bị cọ vào khung xe gây chạm mass.
• Giắc HC01 bị ẩm hoặc oxy hóa.
• Dây tín hiệu MC2 bị hư hỏng sau thời gian dài sử dụng.

Các trường hợp hỏng Travel Inverter hoặc Master Controller ít gặp hơn nhưng cần được kiểm tra nếu hệ thống dây dẫn vẫn đạt tiêu chuẩn.

Sơ đồ sửa lỗi L04 DBNHKB

Kết luận

Lỗi L04 DBNHKB – MC2 Enable Command Output Ground Fault (M/C) trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi liên quan đến đường điều khiển kích hoạt contactor MC2 bị chạm mass hoặc quá dòng. Quy trình xử lý đúng là kiểm tra hệ thống dây dẫn, đo điện trở giữa các chân quy định của giắc HC01 (chân 31 với chân 25 hoặc 26, yêu cầu ≥ 1 MΩ), sau đó mới đánh giá tình trạng của Travel Inverter và Master Controller. Việc tuân thủ đúng trình tự theo tài liệu kỹ thuật sẽ giúp xác định chính xác nguyên nhân, hạn chế thay thế linh kiện không cần thiết và rút ngắn thời gian sửa chữa.
