L01 DBNHKY Komatsu FE25-1, FE25H-1, FE30-1: Nguyên nhân và cách sửa lỗi MC2 Output

L01 DBNHKY trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1: Nguyên nhân và hướng dẫn sửa lỗi chi tiết

Lỗi L01 DBNHKY là gì?

L01 DBNHKY là mã lỗi thuộc hệ thống điều khiển MC2 Output (Master Controller) trên các dòng:

  • Xe nâng điện Komatsu FE25-1 (2.5 tấn)
  • Xe nâng điện Komatsu FE25H-1 (2.5 tấn)
  • Xe nâng điện Komatsu FE30-1 (3 tấn)

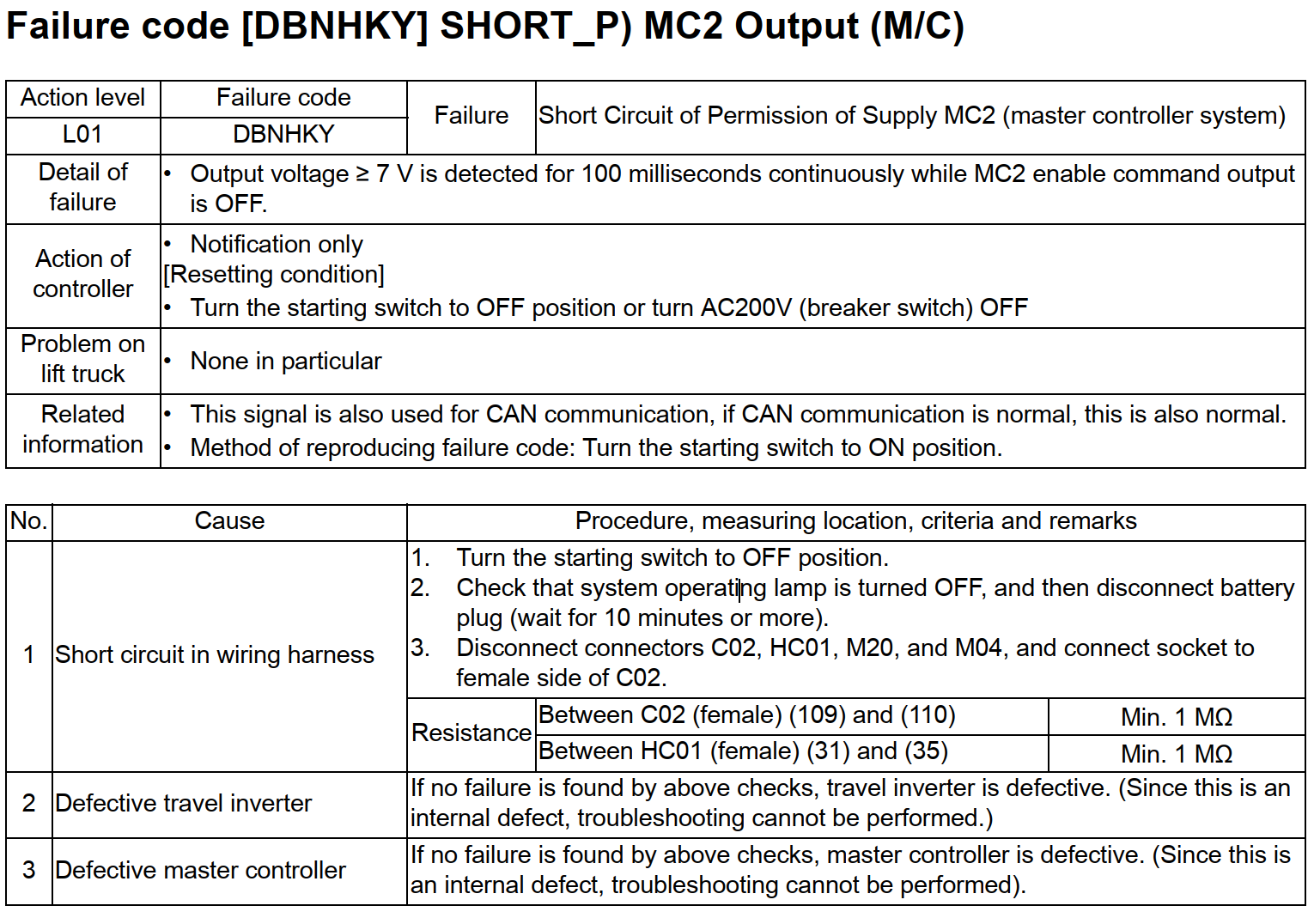

Tên đầy đủ của lỗi theo tài liệu kỹ thuật Komatsu:

L01 DBNHKY – SHORT_P MC2 Output (M/C)

Lỗi này cho biết mạch điều khiển cấp nguồn cho MC2 (Master Controller System) bị chập (Short Circuit).

Ý nghĩa lỗi L01 DBNHKY

ECU của xe liên tục giám sát tín hiệu điều khiển MC2.

Khi:

  • Lệnh MC2 Enable = OFF
  • Nhưng ECU vẫn phát hiện điện áp đầu ra ≥ 7V trong liên tục 100 ms

thì hệ thống sẽ sinh ra lỗi:

L01 DBNHKY – Short Circuit of Permission of Supply MC2

Nói cách khác:

ECU yêu cầu tắt mạch MC2 nhưng đường tín hiệu vẫn còn điện áp, chứng tỏ có hiện tượng chập dây hoặc lỗi phần cứng.

Hiện tượng khi xe xuất hiện lỗi L01 DBNHKY

Theo tài liệu Komatsu:

  • Chỉ hiển thị cảnh báo
  • Không ảnh hưởng trực tiếp đến hoạt động xe
  • Xe vẫn có thể vận hành trong nhiều trường hợp

Tuy nhiên nếu nguyên nhân trở nên nghiêm trọng có thể dẫn tới:

  • Không khởi động được hệ thống
  • Lỗi giao tiếp Controller
  • Mất điều khiển Contactor MC2
  • Phát sinh nhiều lỗi CAN khác

Điều kiện phát sinh lỗi

Lỗi được ghi nhận khi:

  • Điện áp đầu ra ≥ 7V
  • Duy trì trên 100 mili giây
  • Trong khi lệnh Enable MC2 đang OFF

Điều kiện xóa lỗi

Theo tài liệu Komatsu:

Có thể reset bằng một trong hai cách:

  • Tắt chìa khóa (Starting Switch OFF)
  • Hoặc ngắt nguồn AC200V (Breaker Switch OFF)

Sau khi khởi động lại, nếu nguyên nhân đã được khắc phục thì lỗi sẽ biến mất.

Nguyên nhân gây lỗi L01 DBNHKY

Theo tài liệu sửa chữa Komatsu, lỗi này thường do 3 nguyên nhân.

1. Chập dây điện (Wiring Harness Short Circuit)

Đây là nguyên nhân phổ biến nhất.

Có thể do:

  • Dây MC2 cọ sát khung xe
  • Dây bị ép
  • Dây bị chuột cắn
  • Dây bị dập
  • Nước vào giắc cắm
  • Chập giữa các dây nguồn

Đây là nguyên nhân cần kiểm tra đầu tiên.

2. Hỏng bộ Travel Inverter

Nếu toàn bộ dây dẫn đều bình thường thì khả năng cao:

Travel Inverter bị lỗi bên trong.

Theo tài liệu Komatsu:

Internal defect, troubleshooting cannot be performed.

Có nghĩa:

Không thể sửa ở mức linh kiện, thường phải thay thế.

3. Hỏng Master Controller

Nếu:

  • Dây tốt
  • Travel Inverter tốt

thì nguyên nhân cuối cùng là:

Master Controller bị hỏng phần cứng.

Tài liệu Komatsu cũng ghi rõ đây là lỗi nội bộ của ECU và không thể sửa bằng thao tác kiểm tra thông thường.

Quy trình kiểm tra lỗi L01 DBNHKY theo tài liệu Komatsu

Thực hiện đúng theo các bước dưới đây.

Bước 1: Tắt khóa điện

Chuyển:

Starting Switch → OFF

Bước 2: Ngắt nguồn ắc quy

Sau khi đèn hệ thống tắt hoàn toàn:

  • Rút Battery Plug
  • Chờ tối thiểu 10 phút

Mục đích:

Đảm bảo toàn bộ tụ điện trong Inverter đã xả hết điện.

Bước 3: Tháo các giắc

Tháo lần lượt:

  • C02
  • HC01
  • M20
  • M04

Sau đó kết nối đầu đo vào phía female của giắc C02.

Bước 4: Đo điện trở dây dẫn

Theo tiêu chuẩn của Komatsu:

Kiểm tra C02

Đo giữa:

  • C02 (Female)
  • Chân 109
  • Chân 110

Giá trị tiêu chuẩn:

≥ 1 MΩ

Nếu nhỏ hơn:

⇒ Dây bị chập.

Kiểm tra HC01

Đo giữa:

  • HC01 (Female)
  • Chân 31
  • Chân 35

Giá trị tiêu chuẩn:

≥ 1 MΩ

Nếu nhỏ hơn:

⇒ Dây điện hoặc giắc nối đã bị chập.

Sau khi đo điện trở

Nếu điện trở nhỏ hơn 1 MΩ

Cần kiểm tra:

  • Toàn bộ Wiring Harness
  • Giắc cắm
  • Dây nguồn
  • Dây MC2 Enable
  • Điểm cọ sát
  • Dây bị cháy

Khắc phục:

  • Thay dây
  • Bọc cách điện
  • Thay giắc

Nếu điện trở đạt chuẩn

Tiếp tục kiểm tra:

Travel Inverter

Nếu xác định Inverter lỗi:

→ Thay Inverter.

Nếu Inverter bình thường

Nguyên nhân còn lại:

Master Controller hỏng

→ Thay Controller.

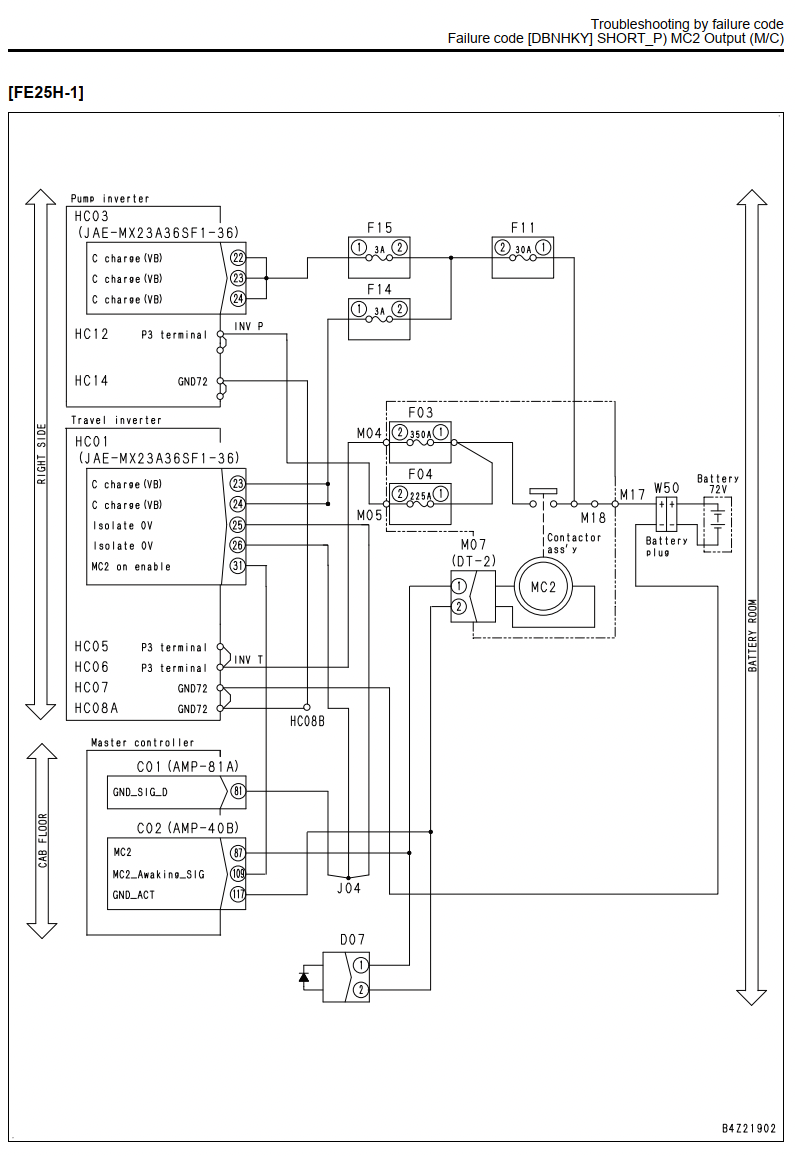

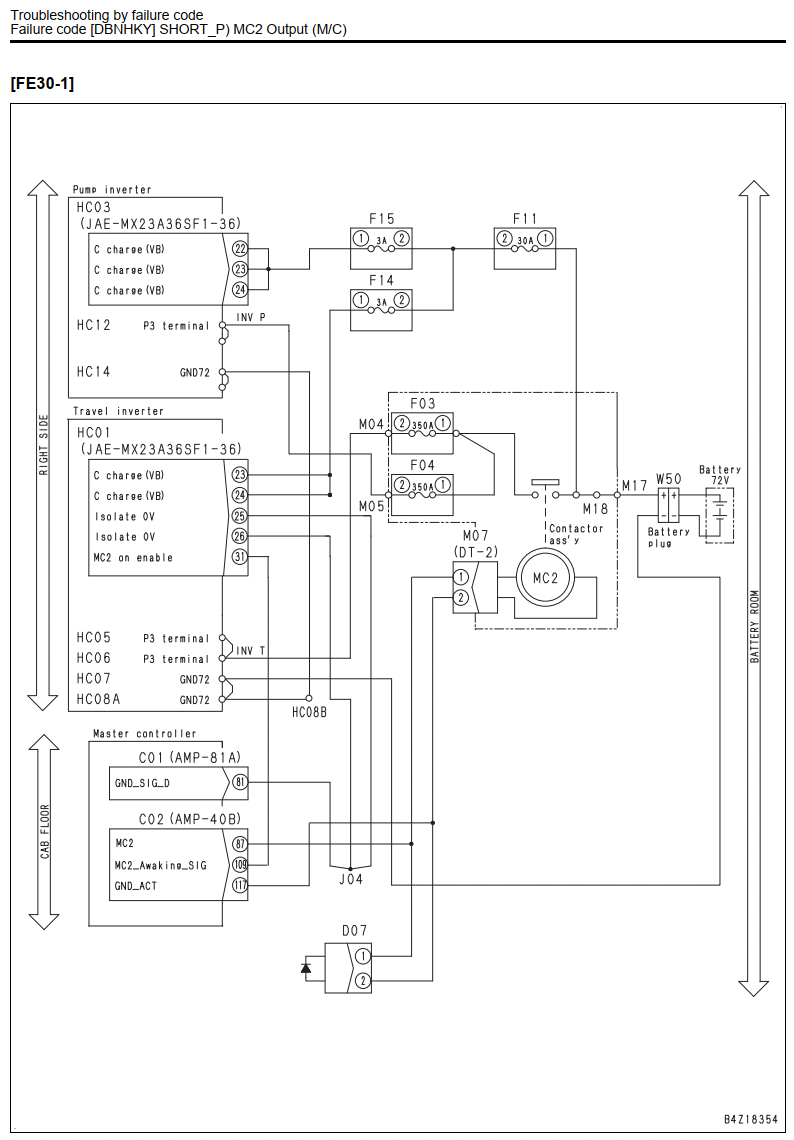

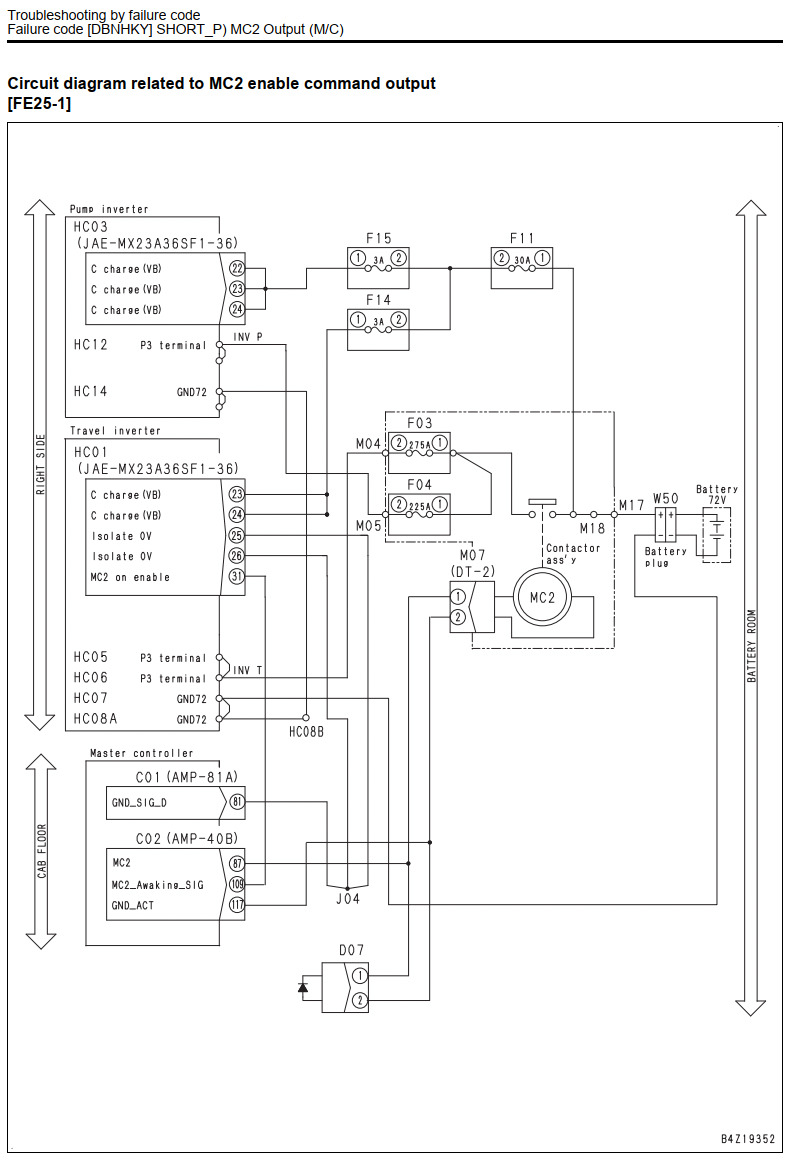

Sơ đồ mạch liên quan

Theo sơ đồ điện Komatsu, tín hiệu MC2 liên quan đến các thành phần:

  • Master Controller
  • Travel Inverter HC01
  • Pump Inverter HC03
  • Contactor MC2
  • Battery Plug
  • Cầu chì F03
  • Cầu chì F04
  • Cầu chì F11
  • Cầu chì F14
  • Cầu chì F15
  • Giắc C02
  • Giắc HC01
  • Giắc M04
  • Giắc M05
  • Giắc J04

Do đó khi sửa chữa nên kiểm tra toàn bộ đường dây giữa các thiết bị này.

Lưu ý quan trọng

Theo ghi chú trong tài liệu Komatsu:

Tín hiệu này còn được sử dụng cho giao tiếp CAN.

Vì vậy:

  • Nếu hệ thống CAN vẫn hoạt động bình thường thì tín hiệu này có thể vẫn được xem là bình thường trong một số trạng thái.
  • Không nên kết luận hỏng Controller ngay khi mới xuất hiện lỗi.
  • Luôn kiểm tra Wiring Harness trước.
  • Chỉ thay Inverter hoặc Master Controller sau khi đã loại trừ hoàn toàn nguyên nhân về dây dẫn.

Mẹo chẩn đoán nhanh

Nếu xe chỉ xuất hiện lỗi khi:

  • Bật khóa điện
  • Hoặc sau khi rửa xe
  • Hoặc khi trời mưa

thì trên 80% nguyên nhân thường đến từ:

  • Giắc cắm bị ẩm
  • Dây chập
  • Dây bị oxy hóa
  • Tiếp xúc kém

Nên ưu tiên kiểm tra hệ thống dây điện trước khi thay thế các bộ điều khiển có giá trị cao.

Câu hỏi thường gặp (FAQ)

Lỗi L01 DBNHKY có nguy hiểm không?

Không quá nguy hiểm trong giai đoạn đầu vì đây chủ yếu là lỗi cảnh báo. Tuy nhiên nếu bỏ qua lâu ngày có thể dẫn đến hỏng Inverter hoặc Master Controller.

Có thể tự xóa lỗi không?

Có. Sau khi khắc phục nguyên nhân, tắt khóa điện hoặc ngắt Battery Plug theo đúng quy trình rồi khởi động lại xe để hệ thống tự xóa lỗi.

Lỗi này thường hỏng bộ phận nào nhất?

Theo kinh nghiệm thực tế và quy trình của Komatsu, thứ tự ưu tiên kiểm tra là:

  1. Dây điện (Wiring Harness)
  2. Giắc cắm C02, HC01
  3. Travel Inverter
  4. Master Controller

Sơ đồ hướng dẫn sửa lỗi L01 DBNHKY


Kết luận

L01 DBNHKY – SHORT_P MC2 Output (M/C) là lỗi liên quan đến mạch điều khiển cấp nguồn MC2 (Master Controller) trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1. Trong đa số trường hợp, nguyên nhân xuất phát từ dây dẫn hoặc giắc cắm bị chập, vì vậy cần ưu tiên kiểm tra hệ thống Wiring Harness và đo điện trở theo đúng tiêu chuẩn ≥ 1 MΩ trước khi kết luận hỏng Travel Inverter hoặc Master Controller. Thực hiện đúng quy trình chẩn đoán sẽ giúp xác định chính xác nguyên nhân, giảm thời gian sửa chữa và tránh thay thế các linh kiện có chi phí cao không cần thiết.
