Hướng Dẫn Sửa Lỗi L01 DBNJKB Trên Xe Nâng Điện Komatsu FE25-1, FE25H-1 Và FE30-1 Chi Tiết Nhất

Lỗi L01 DBNJKB trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là gì?

L01 DBNJKB là mã lỗi xuất hiện trên các dòng xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1 khi hệ thống phát hiện chập mạch tín hiệu hoạt động (Ground Fault of During Operation Signal) trong hệ thống Master Controller.

Theo tài liệu kỹ thuật của Komatsu, lỗi này xảy ra khi mạch bảo vệ quá dòng (Over Current Protection) phát hiện dòng điện bất thường liên tục trong 100 mili giây trong lúc tín hiệu vận hành (In-operation Signal) đang được kích hoạt.

Nếu không xử lý kịp thời, xe sẽ không thể hoạt động bình thường và có thể phát sinh thêm nhiều lỗi liên quan đến hệ thống điều khiển.

Thông tin mã lỗi L01 DBNJKB

Hiện tượng khi xuất hiện lỗi L01 DBNJKB

Khi lỗi xuất hiện, người vận hành sẽ gặp các hiện tượng sau:

• Xe ngừng hoạt động.
• Master Controller ngắt tín hiệu vận hành.
• KOMTRAX không hiển thị trạng thái xe đang hoạt động.
• Đèn báo lỗi sáng trên bảng đồng hồ.
• Xe không thể tiếp tục vận hành cho đến khi lỗi được xóa.

Điều khiển của xe sẽ phản ứng như thế nào?

Khi lỗi được phát hiện:

• Hệ thống sẽ OFF tín hiệu In-operation Signal.
• Xe ngừng cho phép vận hành.
• Điều kiện reset:
  • Tắt chìa khóa về vị trí OFF.
  • Khởi động lại sau khi đã khắc phục nguyên nhân.

Nguyên nhân gây lỗi L01 DBNJKB

Theo tài liệu kỹ thuật Komatsu, có 03 nguyên nhân chính.

1. Chập dây điện trong dây dẫn (Wiring Harness Short Circuit)

Đây là nguyên nhân thường gặp nhất.

Có thể do:

• Dây điện bị cọ sát vào khung xe.
• Dây bị dập.
• Dây bị chuột cắn.
• Giắc cắm bị nước vào.
• Chạm mass.

Đặc biệt đường tín hiệu giữa:

• Master Controller
• KOMTRAX

cần được kiểm tra đầu tiên.

2. Bộ KOMTRAX bị hỏng

Nếu toàn bộ hệ thống dây điện đều bình thường thì rất có thể:

• Module KOMTRAX bị lỗi nội bộ.
• Không thể sửa chữa bằng kiểm tra thông thường.
• Cần thay thế module.

3. Master Controller bị lỗi

Nếu:

• Dây điện tốt
• KOMTRAX tốt

thì khả năng còn lại là:

Master Controller hỏng phần cứng bên trong.

Theo tài liệu của Komatsu, đây là lỗi nội bộ và không thể sửa chữa bằng quy trình chẩn đoán thông thường.

Quy trình kiểm tra và sửa lỗi L01 DBNJKB

Bước 1: Tắt chìa khóa

Đưa khóa điện về vị trí:

OFF

Bước 2: Kiểm tra đèn System Operating

Đảm bảo:

• Đèn System Operating đã tắt hoàn toàn.

Sau đó:

• Ngắt giắc nguồn ắc quy (Battery Plug).

Bước 3: Tháo các giắc kết nối

Ngắt:

• Giắc CK03
• Giắc C02

Sau đó cắm đầu đo vào phía giắc cái (Female) của C02.

Bước 4: Đo điện trở

Đo điện trở giữa:

• Chân 107
• Chân 120

trên giắc C02 (Female).

Tiêu chuẩn

Điện trở ≥ 1 MΩ

Nếu nhỏ hơn:

• Có hiện tượng chạm mass.
• Có dây bị chập.
• Cần kiểm tra toàn bộ bó dây.

Bước 5: Kiểm tra bó dây

Quan sát toàn bộ dây tín hiệu từ Master Controller đến KOMTRAX:

• Dây bị cọ sát.
• Lớp cách điện bong tróc.
• Đứt ngầm.
• Oxy hóa.
• Nước xâm nhập.
• Chân giắc lỏng.

Nếu phát hiện bất thường:

• Sửa chữa hoặc thay thế dây.

Bước 6: Kiểm tra module KOMTRAX

Nếu:

• Điện trở đạt chuẩn.
• Dây dẫn tốt.

=> Khả năng cao:

Module KOMTRAX bị hỏng.

Khuyến nghị:

• Thay module mới theo đúng mã phụ tùng Komatsu.

Bước 7: Kiểm tra Master Controller

Nếu:

• Dây điện bình thường.
• KOMTRAX hoạt động bình thường.

=> Kết luận:

Master Controller bị lỗi nội bộ.

Giải pháp:

• Thay thế Master Controller.
• Sau khi thay cần cài đặt lại thông số theo tiêu chuẩn của Komatsu.

Sơ đồ mạch liên quan

Theo sơ đồ điện của Komatsu:

Tín hiệu được truyền theo đường:

Master Controller (C02)

↓

Connector M11

↓

Connector CK03

↓

KOMTRAX

Các điểm cần kiểm tra:

• Chân 107
• Chân 120
• Giắc CK03
• Giắc C02
• Đường dây từ Master Controller đến KOMTRAX.

Những lưu ý khi sửa lỗi L01 DBNJKB

Để tránh thay thế linh kiện không cần thiết:

• Luôn kiểm tra dây điện trước.
• Đo điện trở theo đúng tiêu chuẩn.
• Không thay Master Controller khi chưa loại trừ lỗi bó dây.
• Kiểm tra tình trạng oxy hóa của toàn bộ giắc cắm.
• Sau khi sửa chữa, xóa lỗi và khởi động lại xe để xác nhận lỗi không xuất hiện trở lại.

Cách phòng tránh lỗi L01 DBNJKB

Để hạn chế lỗi phát sinh:

• Kiểm tra bó dây điện định kỳ.
• Vệ sinh giắc cắm điện.
• Tránh để nước vào khoang điều khiển.
• Không để dây điện bị cọ sát vào khung xe.
• Kiểm tra hệ thống KOMTRAX trong các đợt bảo dưỡng.
• Sử dụng phụ tùng chính hãng Komatsu.

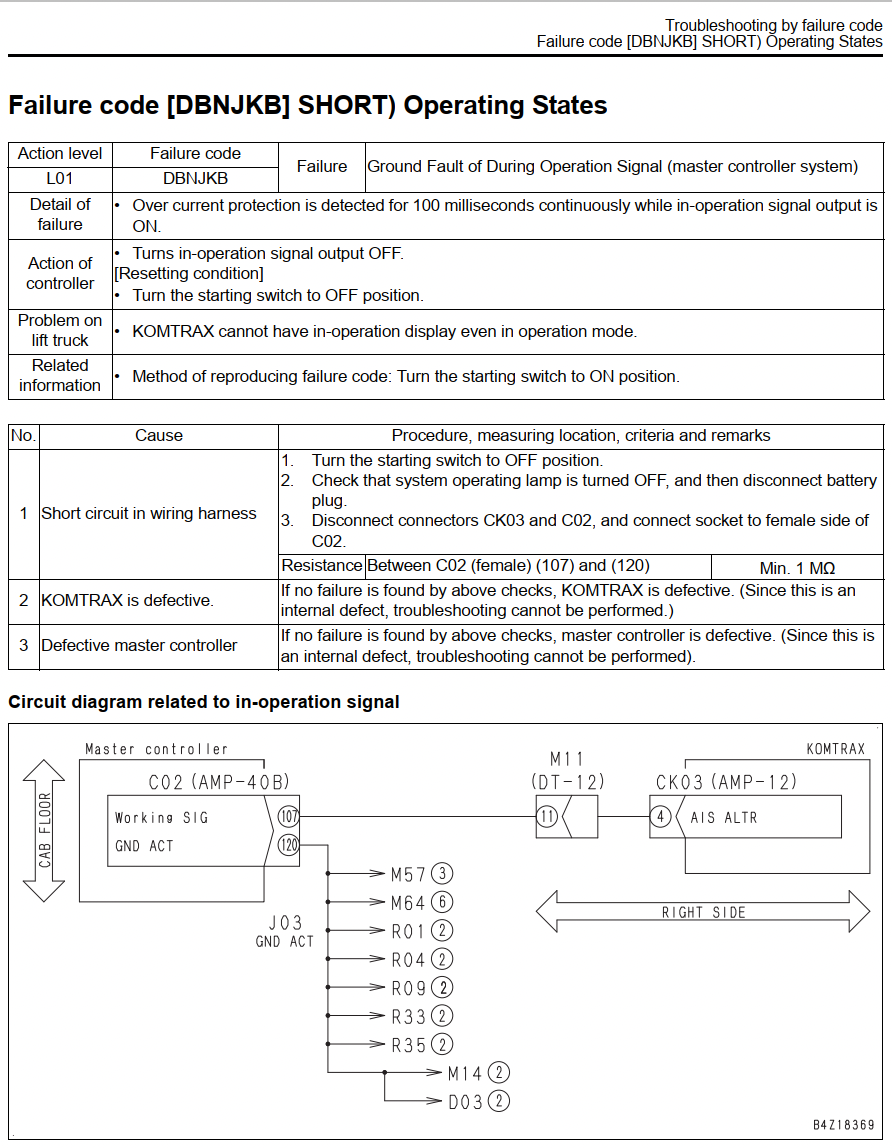

Sơ đồ sửa lỗi L01 DBNJKB

Kết luận

L01 DBNJKB là lỗi liên quan đến Ground Fault of During Operation Signal trong hệ thống điều khiển của xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1. Nguyên nhân chủ yếu là chập dây tín hiệu, hỏng module KOMTRAX hoặc hỏng Master Controller. Quy trình xử lý cần bắt đầu bằng việc kiểm tra hệ thống dây điện và đo điện trở giữa chân 107 và 120 tại giắc C02, với giá trị tiêu chuẩn từ 1 MΩ trở lên, trước khi kết luận hỏng bộ điều khiển hoặc KOMTRAX.
