L01 DBNJKY trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 – Nguyên nhân và hướng dẫn sửa lỗi chi tiết

Lỗi L01 DBNJKY là gì?

L01 DBNJKY (SHORT_P) là mã lỗi xuất hiện trên các dòng xe nâng điện Komatsu 2.5 tấn FE25-1, FE25H-1 và xe nâng điện 3 tấn FE30-1 khi hệ thống phát hiện tín hiệu hoạt động (During Operation Signal) của bộ điều khiển chính bị chập mạch (Short Circuit).

Tên đầy đủ của lỗi:

L01 DBNJKY – Short Circuit of During Operation Signal (Master Controller System)

Đây là lỗi liên quan đến đường tín hiệu giữa Master Controller và bộ KOMTRAX, khiến bộ điều khiển nhận thấy tín hiệu hoạt động vẫn tồn tại mặc dù tín hiệu điều khiển đã được tắt.

Thông tin lỗi L01 DBNJKY

Điều kiện phát sinh lỗi L01 DBNJKY

Theo tài liệu kỹ thuật của Komatsu, lỗi được ghi nhận khi:

• Điện áp đầu ra ≥ 7V
• Tín hiệu này tồn tại liên tục trong ít nhất 100 ms
• Trong khi đầu ra tín hiệu "In-operation signal" đang ở trạng thái OFF

Nói cách khác:

Bộ điều khiển đã tắt tín hiệu hoạt động nhưng vẫn phát hiện điện áp cao trên đường tín hiệu, cho thấy đường dây đang bị chập hoặc có nguồn điện cấp bất thường.

Khi xảy ra lỗi L01 DBNJKY xe sẽ như thế nào?

Khi phát hiện lỗi, bộ điều khiển sẽ:

• Ngắt tín hiệu "In-operation Signal"
• Ghi nhận mã lỗi L01 DBNJKY
• Muốn xóa lỗi phải:
  • Tắt khóa điện (OFF)
  • Khởi động lại xe

Hiện tượng thực tế

Người vận hành thường gặp các biểu hiện như:

• Xe báo lỗi L01 DBNJKY trên màn hình.
• KOMTRAX vẫn hiển thị trạng thái "đang hoạt động" ngay cả khi xe đang ở chế độ sạc.
• Có thể xuất hiện lỗi ngay khi bật khóa điện.
• Sau khi xóa lỗi vẫn tái diễn.

Nguyên nhân gây lỗi L01 DBNJKY

Theo tài liệu sửa chữa Komatsu, nguyên nhân được kiểm tra theo thứ tự sau.

1. Chập dây điện trong hệ thống dây dẫn (Hot short circuit in wiring harness)

Đây là nguyên nhân phổ biến nhất.

Có thể do:

• Dây tín hiệu bị cọ sát khung xe.
• Dây bị ép hoặc đứt ngầm.
• Giắc cắm bị nước vào.
• Chập nguồn 24V.
• Dây tín hiệu bị oxy hóa.

2. Bộ KOMTRAX bị hỏng

Nếu toàn bộ dây điện đều đạt tiêu chuẩn thì khả năng tiếp theo là:

• Module KOMTRAX hỏng bên trong.
• Không thể sửa chữa ở cấp linh kiện.
• Thường phải thay thế module.

3. Master Controller bị lỗi

Nếu:

• Dây điện bình thường.
• KOMTRAX hoạt động tốt.

thì nguyên nhân còn lại là:

• Hỏng mạch bên trong Master Controller.

Theo tài liệu Komatsu, đây là lỗi nội bộ nên không có quy trình sửa chữa chi tiết mà cần thay thế hoặc gửi sửa chữa chuyên sâu.

Quy trình kiểm tra lỗi L01 DBNJKY

Thực hiện theo đúng trình tự dưới đây.

Bước 1: Tắt khóa điện

Chuyển khóa điện về vị trí:

OFF

Bước 2: Xác nhận hệ thống đã tắt hoàn toàn

Kiểm tra:

• Đèn System Operating đã tắt.
• Sau đó ngắt giắc pin (Battery Plug).

Bước 3: Lắp T-Adapter

Lắp T-Adapter vào:

Giắc M11

Bước 4: Ngắt giắc M64

Rút:

Connector M64

Sau đó:

• Kết nối T-Adapter vào phía giắc cái (Female Side).

Bước 5: Cấp nguồn

• Cắm lại Battery Plug.
• Bật khóa điện sang ON.

Bước 6: Đo điện áp

Đo điện áp giữa:

• M11 (Female) chân số 11
• M64 (Female) chân số 6

Giá trị tiêu chuẩn

≤ 6 V

Đánh giá kết quả

Trường hợp 1: Điện áp lớn hơn 6V

=> Đường dây tín hiệu bị chập nguồn.

Cần:

• Kiểm tra toàn bộ bó dây.
• Kiểm tra dây từ Master Controller đến KOMTRAX.
• Sửa hoặc thay dây bị hỏng.

Trường hợp 2: Điện áp đúng tiêu chuẩn

Nếu điện áp nhỏ hơn hoặc bằng 6V nhưng lỗi vẫn còn:

Kiểm tra tiếp:

• Module KOMTRAX.

Nếu KOMTRAX tốt:

• Thay hoặc sửa Master Controller.

Sơ đồ mạch liên quan

Đường tín hiệu hoạt động đi theo tuyến:

Master Controller

↓

CO2 Connector

↓

M11 Connector

↓

CK03 Connector

↓

KOMTRAX (AIS ALTR)

Các điểm cần kiểm tra:

• CO2
• M11
• M64
• CK03
• Dây tín hiệu giữa Master Controller và KOMTRAX

Những lưu ý khi sửa lỗi L01 DBNJKY

• Không thay Master Controller ngay khi mới xuất hiện lỗi.
• Luôn kiểm tra dây điện trước.
• Kiểm tra kỹ các chân giắc có hiện tượng:
  • Lỏng chân.
  • Oxy hóa.
  • Cháy đen.
  • Nước xâm nhập.
• Sau khi sửa chữa cần xóa lỗi và chạy thử nhiều chu kỳ để xác nhận lỗi không tái diễn.

Cách phòng tránh lỗi L01 DBNJKY

Để hạn chế lỗi xuất hiện:

• Kiểm tra định kỳ hệ thống dây điện.
• Không để nước xịt trực tiếp vào các giắc điện.
• Vệ sinh và bôi mỡ bảo vệ chân giắc.
• Cố định bó dây đúng vị trí để tránh cọ sát.
• Kiểm tra hệ thống điện sau mỗi lần bảo dưỡng lớn.

Câu hỏi thường gặp (FAQ)

Lỗi L01 DBNJKY có nguy hiểm không?

Đây là lỗi liên quan đến tín hiệu điều khiển giữa Master Controller và KOMTRAX. Nếu không xử lý kịp thời, xe có thể hoạt động không ổn định hoặc ghi nhận sai trạng thái vận hành.

Có thể tiếp tục sử dụng xe khi xuất hiện lỗi không?

Không nên. Cần kiểm tra và xử lý sớm để tránh ảnh hưởng đến hệ thống điều khiển và giám sát của xe.

Nguyên nhân thường gặp nhất là gì?

Theo kinh nghiệm sửa chữa và tài liệu kỹ thuật Komatsu, nguyên nhân phổ biến nhất là chập dây điện hoặc hư hỏng giắc nối trên đường tín hiệu giữa Master Controller và KOMTRAX.

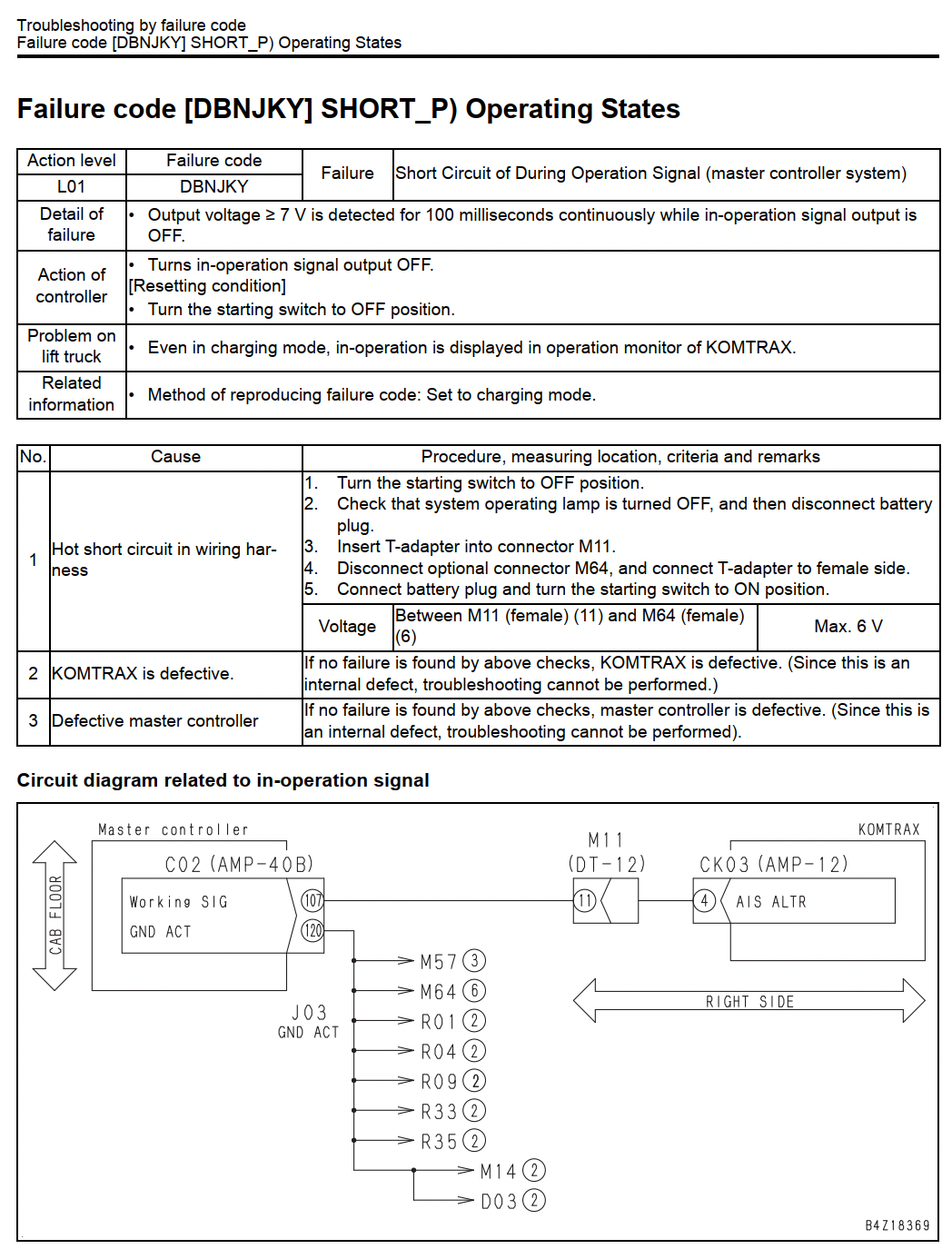

Sơ đồ sửa lỗi L01 DBNJKY

Kết luận

L01 DBNJKY là lỗi báo chập mạch tín hiệu During Operation Signal trong hệ thống Master Controller trên các dòng xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1. Quy trình chẩn đoán nên thực hiện theo đúng thứ tự: kiểm tra dây dẫn → đo điện áp giữa M11 và M64 (tiêu chuẩn ≤ 6V) → kiểm tra module KOMTRAX → kiểm tra Master Controller. Việc tuân thủ đúng quy trình giúp xác định chính xác nguyên nhân, giảm thời gian sửa chữa và tránh thay thế linh kiện không cần thiết.
