Hướng dẫn sửa lỗi L03 DBNKKA trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Lỗi L03 DBNKKA là gì?

L03 DBNKKA (DISC) CutOFF OutSide là mã lỗi liên quan đến Ground Fault of External OFF Signal (Master Controller System) trên xe nâng điện Komatsu.

Lỗi này xuất hiện khi Bộ điều khiển chính (Master Controller) phát hiện tín hiệu External OFF bị chạm mass hoặc điện áp bất thường trong khi tín hiệu OFF đang ở trạng thái tắt.

Theo tài liệu kỹ thuật của Komatsu:

Bộ điều khiển phát hiện điện áp đầu ra từ 1.9V đến dưới 7V liên tục trong 100 ms trong khi tín hiệu External OFF đang ở trạng thái OFF.

Khi lỗi xuất hiện, xe sẽ ngắt tín hiệu điều khiển để bảo vệ hệ thống điện.

Thông tin lỗi L03 DBNKKA

Hiện tượng khi xe báo lỗi L03 DBNKKA

Khi lỗi xuất hiện, người vận hành có thể gặp các hiện tượng:

• Xe báo mã L03 DBNKKA trên màn hình.
• Xe không hoạt động bình thường.
• Hệ thống Auto Power OFF bị vô hiệu hóa.
• Bộ điều khiển ngắt tín hiệu External OFF.
• Xe có thể không khởi động hoặc dừng hoạt động để bảo vệ hệ thống.

Nguyên nhân gây lỗi L03 DBNKKA

Theo tài liệu sửa chữa chính hãng Komatsu, lỗi thường do một trong các nguyên nhân sau.

1. Đứt dây hoặc tiếp xúc kém trên dây tín hiệu (nguyên nhân phổ biến nhất)

Bao gồm:

• Dây tín hiệu bị đứt.
• Dây bị oxy hóa.
• Chân giắc lỏng.
• Chân cắm bị cong.
• Giắc cắm không tiếp xúc.

Đây là nguyên nhân được kiểm tra đầu tiên.

2. Bộ chuyển đổi DC/DC Converter hỏng

Nếu hệ thống dây dẫn hoàn toàn bình thường thì khả năng cao:

• DC/DC Converter không xuất tín hiệu External OFF đúng điện áp.

Đây là lỗi bên trong thiết bị.

3. Master Controller bị hỏng

Sau khi loại trừ toàn bộ dây dẫn và DC/DC Converter, lỗi còn lại thuộc về:

• Master Controller bị lỗi phần cứng.

Theo tài liệu Komatsu, đây là lỗi nội bộ và không thể sửa chữa bằng quy trình kiểm tra thông thường.

Quy trình kiểm tra và sửa lỗi L03 DBNKKA

Bước 1: Tắt khóa điện

Đưa khóa điện về vị trí:

OFF

Bước 2: Kiểm tra hệ thống đã tắt hoàn toàn

Đảm bảo:

• Đèn hoạt động của hệ thống đã tắt.
• Sau đó tháo giắc pin (Battery Plug).

Việc này giúp tránh đo sai hoặc gây hư hỏng khi kiểm tra.

Bước 3: Tháo các giắc kết nối

Ngắt:

• Giắc M55
• Giắc C02

Sau đó kết nối đầu đo vào:

• Phía socket của C02
• Đồng thời đo tại M55

Bước 4: Đo điện trở dây tín hiệu

Đo điện trở giữa:

• M55 (Female) chân số 9
• C02 (Female) chân số 84

Giá trị tiêu chuẩn:

≤ 1 Ω

Nếu điện trở lớn hơn:

• Dây bị đứt
• Tiếp xúc kém
• Oxy hóa đầu nối
• Chân giắc hỏng

Cần sửa chữa hoặc thay thế dây dẫn.

Bước 5: Kiểm tra DC/DC Converter

Nếu điện trở đạt chuẩn nhưng lỗi vẫn còn:

Kiểm tra:

• Nguồn cấp DC/DC
• Tín hiệu External OFF
• Điện áp đầu ra

Nếu xác định bộ DC/DC Converter hỏng thì thay mới.

Bước 6: Kiểm tra Master Controller

Nếu:

• Dây dẫn tốt
• DC/DC Converter bình thường

thì nguyên nhân còn lại là:

Master Controller bị lỗi phần cứng.

Theo tài liệu Komatsu:

Không có quy trình sửa chữa bên trong, cần thay thế bộ điều khiển.

Điều kiện xóa lỗi L03 DBNKKA

Sau khi sửa chữa:

1. Tắt khóa điện (OFF).
2. Chờ vài giây.
3. Khởi động lại xe.

Nếu nguyên nhân đã được khắc phục thì mã lỗi sẽ tự xóa.

Sơ đồ mạch liên quan

Mạch tín hiệu External OFF gồm:

• Master Controller
• Giắc C02
• Dây tín hiệu External OFF
• Giắc M55
• DC/DC Converter

Đường tín hiệu được truyền:

Master Controller → C02 (Pin 84) → M55 (Pin 9) → DC/DC Converter

Bất kỳ vị trí nào trên đường dây bị:

• Chạm mass
• Đứt dây
• Tiếp xúc kém
• Điện áp bất thường

đều có thể phát sinh lỗi L03 DBNKKA.

Lưu ý khi sửa chữa

Để tránh thay thế nhầm linh kiện có giá trị cao:

• Luôn kiểm tra dây dẫn trước.
• Kiểm tra kỹ các chân giắc C02 và M55.
• Không thay Master Controller khi chưa loại trừ lỗi dây dẫn và DC/DC Converter.
• Sử dụng đồng hồ đo điện trở chính xác để kiểm tra liên tục đường dây.

Cách phòng tránh lỗi L03 DBNKKA

Để hạn chế lỗi tái diễn:

• Kiểm tra hệ thống dây điện định kỳ.
• Vệ sinh các giắc cắm bằng dung dịch chuyên dụng.
• Không để nước xâm nhập vào giắc điện.
• Kiểm tra tình trạng DC/DC Converter trong các kỳ bảo dưỡng.
• Thay thế dây điện khi có dấu hiệu lão hóa hoặc nứt gãy.

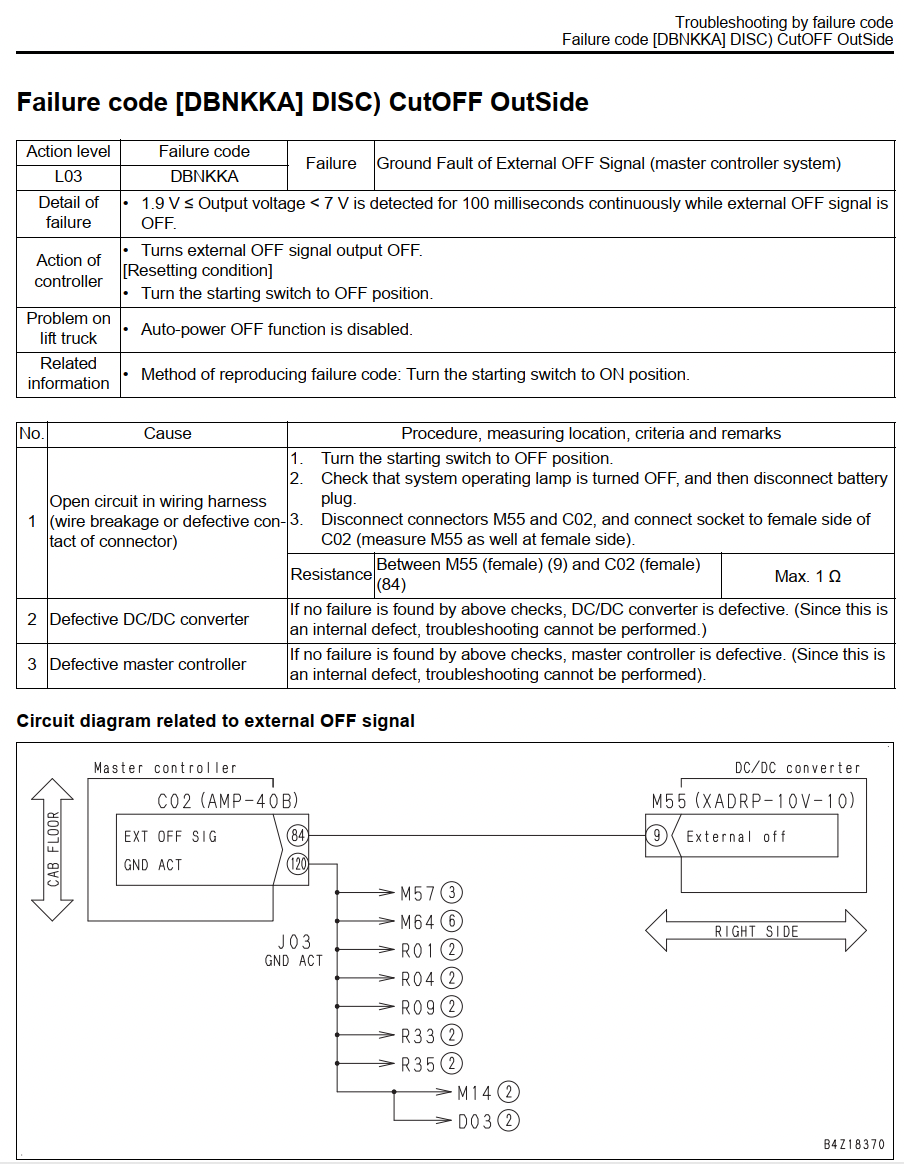

Sơ đồ sửa lỗi L03 DBNKKA

Kết luận

Lỗi L03 DBNKKA (Ground Fault of External OFF Signal) trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1chủ yếu liên quan đến đường tín hiệu External OFF giữa Master Controller và DC/DC Converter. Trong phần lớn trường hợp, nguyên nhân đến từ đứt dây, tiếp xúc kém hoặc hỏng giắc kết nối. Nếu hệ thống dây đạt tiêu chuẩn (điện trở ≤ 1 Ω) mà lỗi vẫn xuất hiện, cần kiểm tra DC/DC Converter và cuối cùng là Master Controller theo đúng quy trình kỹ thuật của Komatsu.
