Hướng dẫn sửa lỗi L03 DBNKKB cho xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

L03 DBNKKB cho xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1: Nguyên nhân, cách kiểm tra và hướng dẫn sửa lỗi chi tiết

L03 DBNKKB là một trong những mã lỗi liên quan đến hệ thống điều khiển Master Controller và tín hiệu External OFF trên xe nâng điện Komatsu. Khi lỗi này xuất hiện, xe sẽ vô hiệu hóa chức năng Auto Power OFF và ảnh hưởng đến quá trình vận hành.

Trong bài viết này, chúng tôi sẽ hướng dẫn chi tiết nguyên nhân, cách kiểm tra và quy trình sửa lỗi L03 DBNKKBtheo đúng tài liệu kỹ thuật của Komatsu.

Thông tin mã lỗi L03 DBNKKB

  • Mã lỗi: L03 DBNKKB
  • Tên lỗi đầy đủ: Ground Fault of During Operation Signal (Master Controller System)
  • Dòng xe áp dụng:
    • Xe nâng điện Komatsu FE25-1 (2.5 tấn)
    • Xe nâng điện Komatsu FE25H-1 (2.5 tấn)
    • Xe nâng điện Komatsu FE30-1 (3 tấn)
  • Mức cảnh báo: L03

Ý nghĩa lỗi L03 DBNKKB

Lỗi L03 DBNKKB xuất hiện khi:

Tín hiệu External OFF bị chạm mass (Ground Fault) trong lúc xe đang hoạt động.

Master Controller phát hiện:

  • Dòng điện bảo vệ quá dòng (Over Current Protection)
  • Xuất hiện liên tục trong 100 ms
  • Khi ngõ ra External OFF Signal đang ở trạng thái ON

Ngay lập tức bộ điều khiển sẽ coi đây là lỗi chạm mass của mạch điều khiển.

Hiện tượng khi xe xuất hiện lỗi L03 DBNKKB

Khi lỗi xảy ra, xe thường có các biểu hiện:

  • Báo lỗi L03 DBNKKB trên màn hình.
  • Chức năng Auto Power OFF bị vô hiệu hóa.
  • Một số chức năng điều khiển có thể hoạt động không ổn định.
  • Xe có thể không thực hiện đúng quá trình tắt hệ thống.

Điều kiện xuất hiện lỗi

Theo tài liệu Komatsu, lỗi có thể được tái tạo trong trường hợp:

  • Bật khóa điện sang ON.
  • Để xe khoảng 15 phút trở lên.

Hoặc:

  • Để xe ở chế độ sạc trên 5 phút (không khởi động xe).

Nguyên nhân gây lỗi L03 DBNKKB

Theo tài liệu kỹ thuật Komatsu, có 3 nguyên nhân chính.

1. Chập dây điện trong Wiring Harness (phổ biến nhất)

Đây là nguyên nhân thường gặp nhất.

Có thể xảy ra:

  • Dây bị cọ sát vào khung xe.
  • Dây bị đè ép.
  • Dây bị chuột cắn.
  • Nước xâm nhập vào giắc.
  • Dây tín hiệu bị chạm mass.

Đây luôn là hạng mục cần kiểm tra đầu tiên.

2. Hỏng bộ DC/DC Converter

Nếu hệ thống dây điện hoàn toàn bình thường nhưng lỗi vẫn xuất hiện thì có khả năng:

  • Mạch External OFF bên trong bộ DC/DC Converter bị lỗi.
  • Linh kiện công suất bên trong converter bị hỏng.

Đây là lỗi phần cứng, không thể sửa chữa bằng thao tác cài đặt.

3. Hỏng Master Controller

Nếu:

  • Dây điện đạt tiêu chuẩn
  • DC/DC Converter bình thường

thì nguyên nhân còn lại là:

  • Master Controller bị lỗi mạch điều khiển nội bộ.

Quy trình kiểm tra và sửa lỗi L03 DBNKKB

Bước 1: Tắt khóa điện

Đưa công tắc khởi động về vị trí OFF.

Bước 2: Chờ hệ thống tắt hoàn toàn

Kiểm tra:

  • Đèn System Operating Lamp phải tắt hoàn toàn.

Sau đó mới tiến hành tháo giắc nguồn ắc quy.

Bước 3: Ngắt nguồn pin

Rút Battery Plug để đảm bảo an toàn trong quá trình đo điện.

Bước 4: Tháo các giắc kết nối

Tháo:

  • Giắc C02
  • Giắc M55

Sau đó kết nối que đo vào phía female của giắc C02.

Bước 5: Đo điện trở

Theo tài liệu Komatsu, đo:

Giữa chân:

  • C02 (Female) chân 84
  • C02 (Female) chân 120

Giá trị tiêu chuẩn:

Từ 1 MΩ trở lên

Nếu điện trở nhỏ hơn 1 MΩ

=> Hệ thống dây điện đang bị:

  • Chạm mass
  • Chập dây
  • Rò điện

Cần kiểm tra toàn bộ dây dẫn và sửa chữa trước khi lắp lại.

Nếu điện trở đạt từ 1 MΩ trở lên

=> Wiring Harness bình thường.

Tiếp tục kiểm tra DC/DC Converter.

Kiểm tra DC/DC Converter

Nếu toàn bộ dây điện đạt tiêu chuẩn nhưng lỗi vẫn còn:

Kết luận:

  • DC/DC Converter bị lỗi bên trong.

Theo tài liệu Komatsu:

Không thể sửa chữa bằng quy trình kiểm tra thông thường.

Giải pháp:

  • Thay DC/DC Converter mới.
  • Sau khi thay phải kiểm tra lại toàn bộ hệ thống.

Kiểm tra Master Controller

Nếu:

  • Wiring Harness bình thường.
  • DC/DC Converter bình thường.

Thì nguyên nhân còn lại là:

Master Controller bị lỗi phần cứng.

Theo hướng dẫn của Komatsu:

  • Thay Master Controller.
  • Tiến hành cài đặt và hiệu chuẩn theo quy trình của hãng trước khi đưa xe vào vận hành.

Sơ đồ mạch liên quan

Mạch External OFF bao gồm:

  • Master Controller
  • Giắc C02
  • Đường tín hiệu External OFF
  • Giắc M55
  • DC/DC Converter

Trong đó tín hiệu External OFF được truyền trực tiếp từ Master Controller sang DC/DC Converter. Khi dây tín hiệu bị chạm mass hoặc phần cứng gặp sự cố, hệ thống sẽ phát sinh lỗi L03 DBNKKB.

Lưu ý khi sửa lỗi L03 DBNKKB

Để việc sửa chữa đạt hiệu quả và tránh thay thế linh kiện không cần thiết:

  • Luôn ngắt nguồn pin trước khi tháo giắc điện.
  • Kiểm tra kỹ dây điện và giắc cắm trước khi kết luận hỏng bộ điều khiển.
  • Không thay Master Controller khi chưa loại trừ nguyên nhân từ Wiring Harness và DC/DC Converter.
  • Sau khi sửa chữa cần xóa mã lỗi và chạy thử xe để xác nhận lỗi không tái diễn.

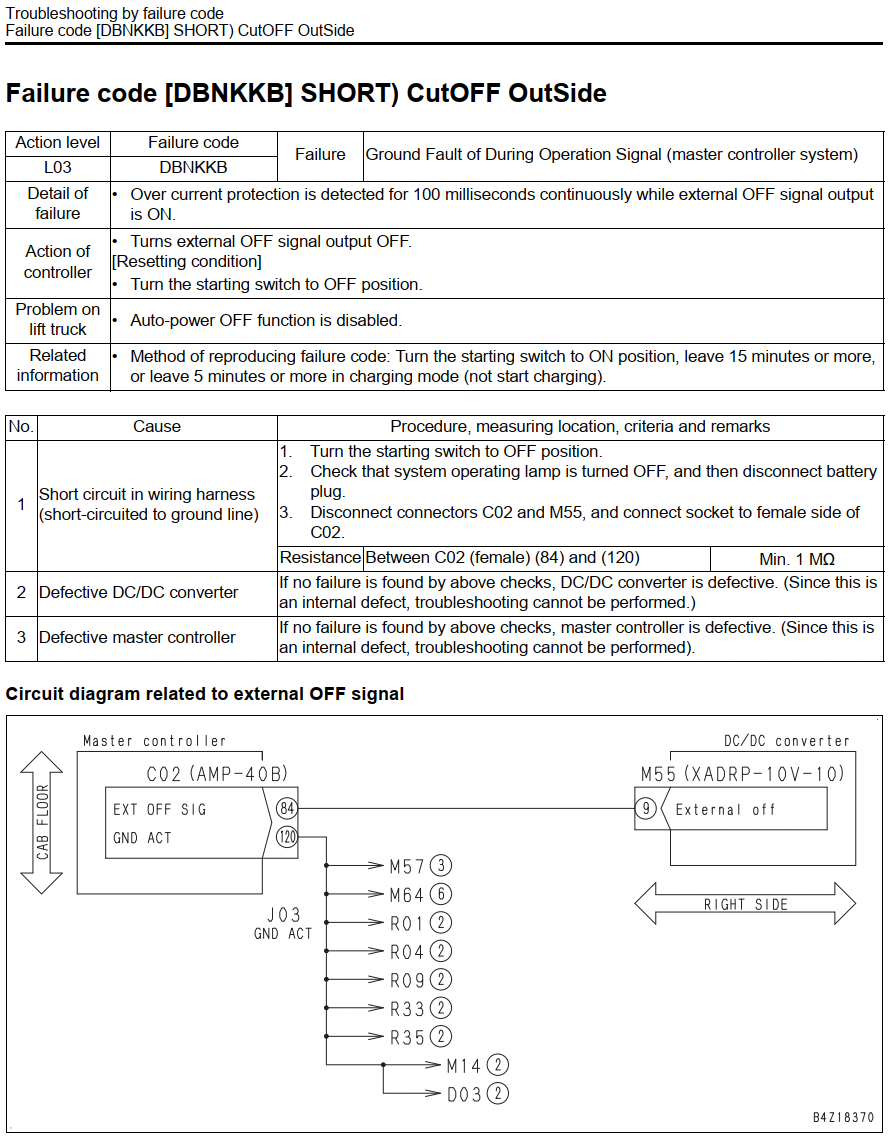

Sơ đồ sửa lỗi L03 DBNKKB


Kết luận

Lỗi L03 DBNKKB – Ground Fault of During Operation Signal (Master Controller System) trên xe nâng điện Komatsu FE25-1, FE25H-1 (2.5 tấn) và FE30-1 (3 tấn) chủ yếu liên quan đến hiện tượng chạm mass của tín hiệu External OFF. Theo quy trình kỹ thuật của Komatsu, việc kiểm tra nên thực hiện theo thứ tự: Wiring Harness → DC/DC Converter → Master Controller. Thực hiện đúng trình tự này sẽ giúp xác định chính xác nguyên nhân, giảm thời gian sửa chữa và tránh thay thế linh kiện không cần thiết.
