L03 DBNKKY trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1: Nguyên nhân, cách kiểm tra và hướng dẫn sửa lỗi chi tiết

L03 DBNKKY là một trong những mã lỗi liên quan đến hệ thống điều khiển Master Controller trên xe nâng điện Komatsu 2.5 tấn FE25-1, FE25H-1 và 3 tấn FE30-1. Khi lỗi này xuất hiện, xe sẽ ngắt tín hiệu External OFF nhằm bảo vệ hệ thống điện khỏi nguy cơ chập mạch.

Trong bài viết dưới đây, Xe nâng Bắc Trung Nam sẽ hướng dẫn chi tiết nguyên nhân, cách kiểm tra và quy trình xử lý lỗi L03 DBNKKY đúng theo tài liệu kỹ thuật của Komatsu.

Thông tin mã lỗi L03 DBNKKY

Lỗi L03 DBNKKY là gì?

Mã lỗi L03 DBNKKY (SHORT_P CutOFF OutSide) có nghĩa là:

Ngắn mạch (Short Circuit) tại tín hiệu External OFF của hệ thống Master Controller.

Bộ điều khiển phát hiện:

• Điện áp đầu ra ≥ 7V
• Kéo dài liên tục 100 mili giây
• Trong khi tín hiệu External OFF đang ở trạng thái OFF.

Điều này cho thấy đường tín hiệu External OFF đang bị chập nguồn hoặc có thiết bị bên ngoài cấp điện áp bất thường.

Hiện tượng khi xe báo lỗi L03 DBNKKY

Khi xuất hiện lỗi này, xe có thể gặp các hiện tượng:

• Xe không thể khởi động bình thường.
• Hệ thống tự ngắt tín hiệu External OFF.
• Xe không cho phép vận hành.
• Đèn báo lỗi sáng trên màn hình.
• Một số chức năng an toàn bị khóa.

Ngoài ra, chức năng Auto Power OFF có thể đang được kích hoạt.

Điều kiện phát sinh lỗi

Theo tài liệu Komatsu:

• Bật khóa điện sang ON.
• Master Controller phát hiện điện áp bất thường tại tín hiệu External OFF.

Bộ điều khiển phản ứng như thế nào?

Khi lỗi xuất hiện, Master Controller sẽ:

• Ngắt tín hiệu External OFF.
• Không cho phép hệ thống hoạt động bình thường.

Điều kiện reset:

• Tắt khóa điện (OFF).
• Khởi động lại xe.

Nếu nguyên nhân chưa được xử lý, lỗi sẽ xuất hiện trở lại.

Nguyên nhân gây lỗi L03 DBNKKY

Theo tài liệu kỹ thuật Komatsu, có 3 nguyên nhân chính:

1. Chập dây điện (Wiring Harness Short Circuit)

Đây là nguyên nhân phổ biến nhất.

Có thể do:

• Dây điện bị cọ sát vào khung xe.
• Dây bị bóp méo.
• Dây bị nước xâm nhập.
• Giắc cắm oxy hóa.
• Chạm nguồn 24V.

2. Bộ chuyển đổi DC/DC Converter hỏng

Nếu dây điện hoàn toàn bình thường thì nguyên nhân tiếp theo là:

• DC/DC Converter bị lỗi nội bộ.
• Mạch External OFF bên trong converter bị chập.

Do đây là lỗi bên trong nên tài liệu Komatsu không hỗ trợ sửa chữa mà khuyến nghị thay thế.

3. Master Controller hỏng

Nếu:

• Dây điện đạt yêu cầu
• DC/DC Converter bình thường

thì nguyên nhân cuối cùng là:

Master Controller bị lỗi mạch điều khiển External OFF.

Quy trình kiểm tra lỗi L03 DBNKKY

Thực hiện đúng theo hướng dẫn của Komatsu.

Bước 1: Tắt khóa điện

Đưa khóa điện về vị trí:

OFF

Bước 2: Kiểm tra đèn hệ thống

Đảm bảo:

• Đèn System Operation đã tắt hoàn toàn.

Sau đó:

• Ngắt giắc pin (Battery Plug).

Bước 3: Ngắt các giắc kết nối

Tháo:

• Giắc C02
• Giắc M55

Bước 4: Đo điện trở

Tiến hành đo:

Từ chân 84 của giắc C02 (đầu cái/Female) đến tất cả các chân còn lại (ngoại trừ chân 84).

Giá trị tiêu chuẩn

Điện trở ≥ 1 MΩ

Nếu điện trở nhỏ hơn tiêu chuẩn:

• Dây dẫn đang bị chập.
• Cần sửa chữa hoặc thay dây điện.

Kiểm tra sơ đồ mạch

Theo sơ đồ điện của Komatsu:

Đường tín hiệu:

Master Controller (C02 chân 84)

↓

DC/DC Converter (M55 chân 9)

Đây là đường tín hiệu External OFF.

Nếu đoạn dây này bị:

• chạm mass,
• chạm nguồn,
• đứt ngầm,
• oxy hóa,

đều có thể gây lỗi L03 DBNKKY.

Cách sửa lỗi L03 DBNKKY

Trường hợp 1: Dây điện bị chập

Thực hiện:

• Kiểm tra toàn bộ bó dây.
• Kiểm tra vị trí cọ sát.
• Kiểm tra dây gần DC/DC Converter.
• Kiểm tra dây gần Master Controller.
• Sửa chữa hoặc thay dây.

Sau đó:

• Lắp lại giắc.
• Khởi động xe.
• Kiểm tra lỗi.

Trường hợp 2: DC/DC Converter hỏng

Nếu toàn bộ dây điện đạt chuẩn:

• Thay DC/DC Converter mới.
• Xóa lỗi.
• Khởi động kiểm tra.

Trường hợp 3: Master Controller hỏng

Nếu:

• Dây điện tốt.
• DC/DC Converter tốt.

=> Thay Master Controller theo đúng phụ tùng của Komatsu.

Lưu ý khi sửa chữa

Để tránh phát sinh lỗi trở lại:

• Không đo điện trở khi pin vẫn đang kết nối.
• Luôn ngắt Battery Plug trước khi kiểm tra.
• Kiểm tra kỹ các vị trí dây dễ cọ sát vào khung xe.
• Không đấu nối thêm thiết bị điện vào đường tín hiệu External OFF.
• Sau khi sửa chữa cần chạy thử xe để xác nhận lỗi đã được khắc phục hoàn toàn.

Khi nào nên liên hệ đơn vị sửa chữa?

Nếu đã kiểm tra dây điện nhưng lỗi vẫn xuất hiện, rất có thể nguyên nhân nằm ở:

• DC/DC Converter.
• Master Controller.

Đây đều là các linh kiện điện tử chuyên dụng, cần thiết bị chẩn đoán và kỹ thuật viên có kinh nghiệm để kiểm tra và thay thế chính xác.

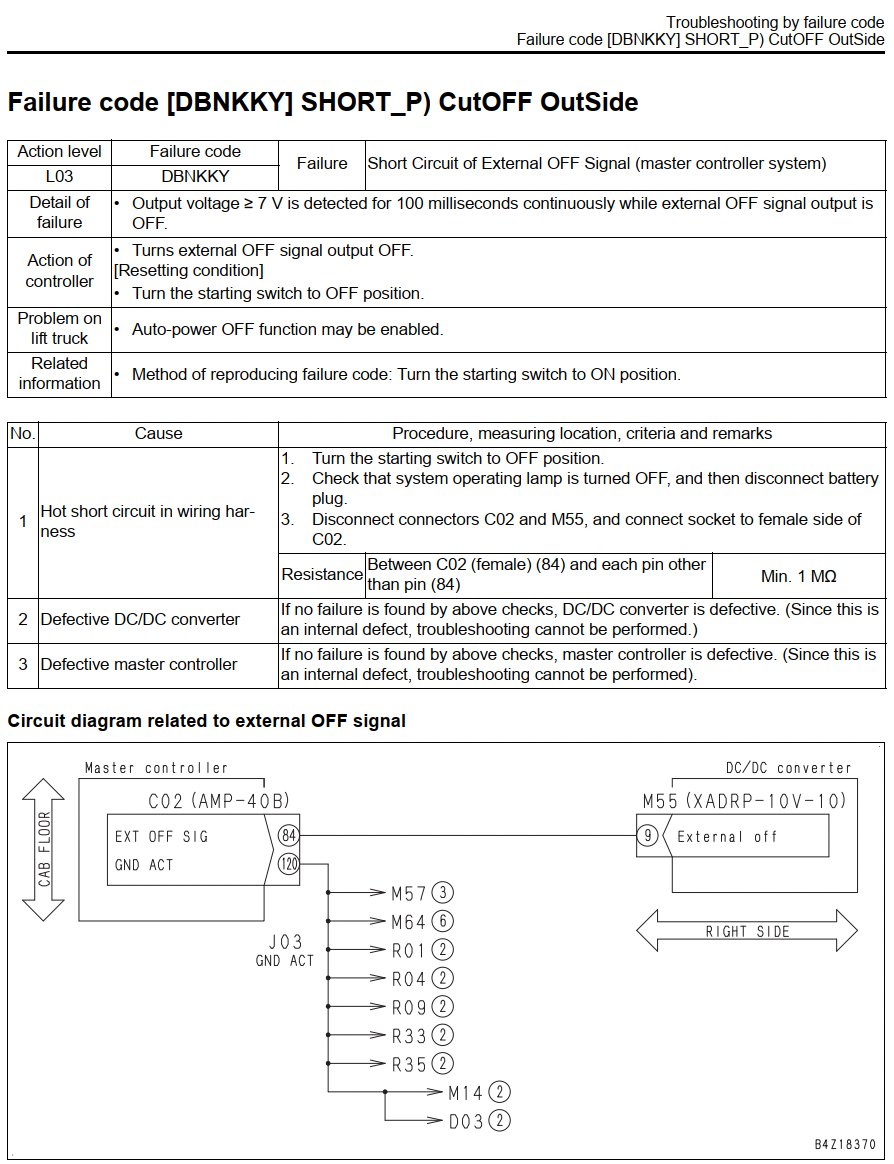

Sơ đồ hướng dẫn sửa lỗi L03 DBNKKY (SHORT_P CutOFF OutSide)

Kết luận

Lỗi L03 DBNKKY (SHORT_P CutOFF OutSide) trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 chủ yếu liên quan đến tín hiệu External OFF của Master Controller. Theo quy trình của Komatsu, kỹ thuật viên cần ưu tiên kiểm tra hệ thống dây điện giữa Master Controller (C02) và DC/DC Converter (M55), đo điện trở cách điện (tiêu chuẩn ≥ 1 MΩ), sau đó mới đánh giá đến khả năng hỏng DC/DC Converter hoặc Master Controller. Việc kiểm tra theo đúng trình tự sẽ giúp xác định chính xác nguyên nhân, rút ngắn thời gian sửa chữa và đảm bảo xe hoạt động ổn định sau khi khắc phục.
