Hướng dẫn sửa lỗi DBNLKA trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1

Hướng dẫn sửa lỗi DBNLKA trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1 – Lỗi hở mạch đèn báo hệ thống (System Operating Lamp)

Lỗi DBNLKA trên xe nâng điện Komatsu là gì?

DBNLKA (DISC) Sys-Ope. Lamp là mã lỗi xuất hiện trên các dòng:

  • Xe nâng điện Komatsu FE25-1 (2.5 tấn)
  • Xe nâng điện Komatsu FE25H-1 (2.5 tấn)
  • Xe nâng điện Komatsu FE30-1 (3 tấn)

Theo tài liệu sửa chữa chính hãng Komatsu, lỗi DBNLKA cho biết:

Open Circuit of System Operating Lamp (Master Controller System)

Nghĩa là:

Mạch điều khiển đèn báo hoạt động hệ thống (System Operating Lamp) bị hở mạch, khiến bộ điều khiển trung tâm (Master Controller) không thể cấp nguồn cho đèn báo hệ thống.

Hiện tượng khi xe báo lỗi DBNLKA

Khi xuất hiện lỗi DBNLKA, xe thường có các biểu hiện:

  • Đèn System Operating Lamp không sáng.
  • Xe hiển thị mã lỗi DBNLKA trên màn hình.
  • Bộ điều khiển trung tâm không thể kích hoạt đèn báo hệ thống.
  • Một số chức năng giám sát trạng thái hệ thống bị ảnh hưởng.

Trong một số trường hợp, các bộ điều khiển khác vẫn có thể bật đèn nếu không phát sinh các mã lỗi liên quan D**LKA hoặc D**LKB.

Điều kiện phát hiện lỗi DBNLKA

Master Controller sẽ ghi nhận lỗi khi:

  • Khóa điện chuyển sang vị trí ON.
  • Trong khoảng 3 giây đầu, điện áp trên đường điều khiển đèn System Operating Lamp chỉ còn khoảng 5V hoặc thấp hơn.
  • Bộ điều khiển không phát hiện dòng điện đi qua mạch đèn.

Khi đó hệ thống xác định:

Mạch điều khiển đèn báo hệ thống bị hở.

Những lưu ý quan trọng

Theo khuyến cáo của Komatsu:

  • Không rút giắc pin khi đèn System Operating Lamp đang sáng.
  • Nếu rút giắc pin trong thời điểm này có thể làm mất dữ liệu lưu trong bộ nhớ Master Controller.
  • Chỉ tháo giắc pin khi đã xác nhận đèn hệ thống đã tắt hoàn toàn.

Nguyên nhân gây lỗi DBNLKA

Theo tài liệu kỹ thuật Komatsu, lỗi DBNLKA thường do 3 nguyên nhân chính.

1. Cầu chì F113 bị hỏng

Đây là nguyên nhân thường gặp nhất.

Biểu hiện:

  • Cầu chì cháy.
  • Đứt mạch cấp nguồn cho đèn báo hệ thống.
  • Đèn không thể sáng.

Kiểm tra

Thực hiện:

Bước 1

Tắt khóa điện.

Bước 2

Đảm bảo đèn System Operating Lamp đã tắt hoàn toàn.

Bước 3

Ngắt giắc pin.

Bước 4

Tháo cầu chì F113 (2A).

Bước 5

Đo điện trở hai đầu cầu chì.

Tiêu chuẩn:

≤ 1 Ω

Nếu:

  • Điện trở vô cực
  • Hoặc cầu chì đứt

→ Thay cầu chì mới.

Nếu cầu chì tiếp tục cháy sau khi thay:

→ Kiểm tra khả năng chập mạch trong hệ thống dây điện.

2. Đứt dây hoặc tiếp xúc kém trong hệ thống dây điện

Đây là nguyên nhân phổ biến thứ hai.

Komatsu yêu cầu kiểm tra các giắc:

  • C02
  • M08
  • M54

Quy trình kiểm tra

Tắt khóa điện.

Đảm bảo đèn System Operating Lamp đã tắt.

Ngắt giắc pin.

Sau đó tháo:

  • C02
  • M08
  • M54

Tiến hành đo thông mạch.

Giá trị tiêu chuẩn

Giữa C02 (chân 100) và M08 (chân 2)

Điện trở:

≤ 1 Ω

Giữa M08 (chân 1) và M54 (chân 1)

Điện trở:

≤ 1 Ω

Nếu điện trở lớn hơn:

  • Dây bị đứt
  • Oxy hóa chân giắc
  • Tiếp xúc kém
  • Lỏng chân connector

Cần:

  • Làm sạch chân giắc
  • Siết lại chân cắm
  • Thay connector nếu cần
  • Thay đoạn dây hỏng

3. Master Controller bị hỏng

Nếu:

  • Cầu chì F113 bình thường
  • Dây điện bình thường
  • Các giắc đều đạt tiêu chuẩn

Nhưng xe vẫn báo lỗi DBNLKA.

Theo tài liệu Komatsu:

Master Controller bị lỗi bên trong.

Đây là lỗi nội bộ của bộ điều khiển và không thể sửa chữa bằng các bước kiểm tra thông thường.

Giải pháp:

  • Kiểm tra lại nguồn cấp.
  • Xác nhận tín hiệu đầu vào.
  • Thay Master Controller chính hãng nếu xác định hỏng.

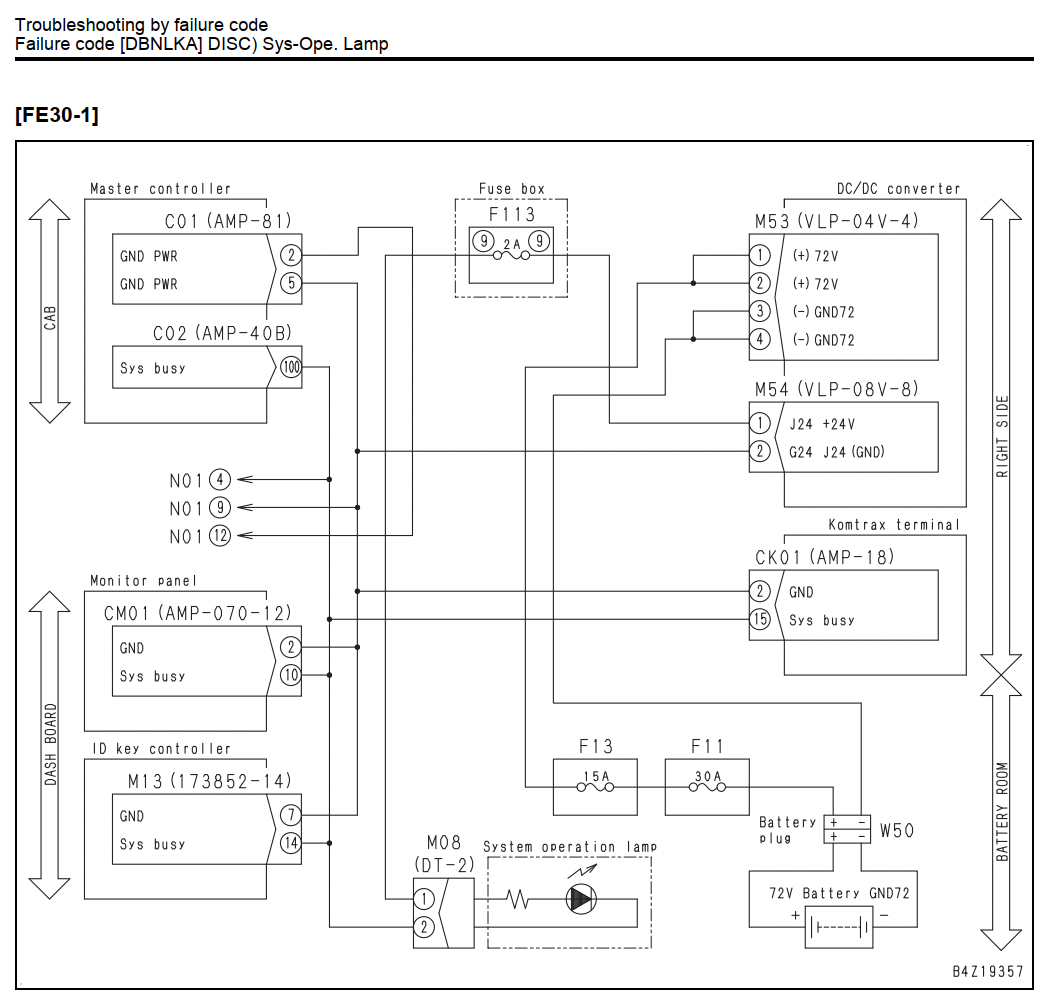

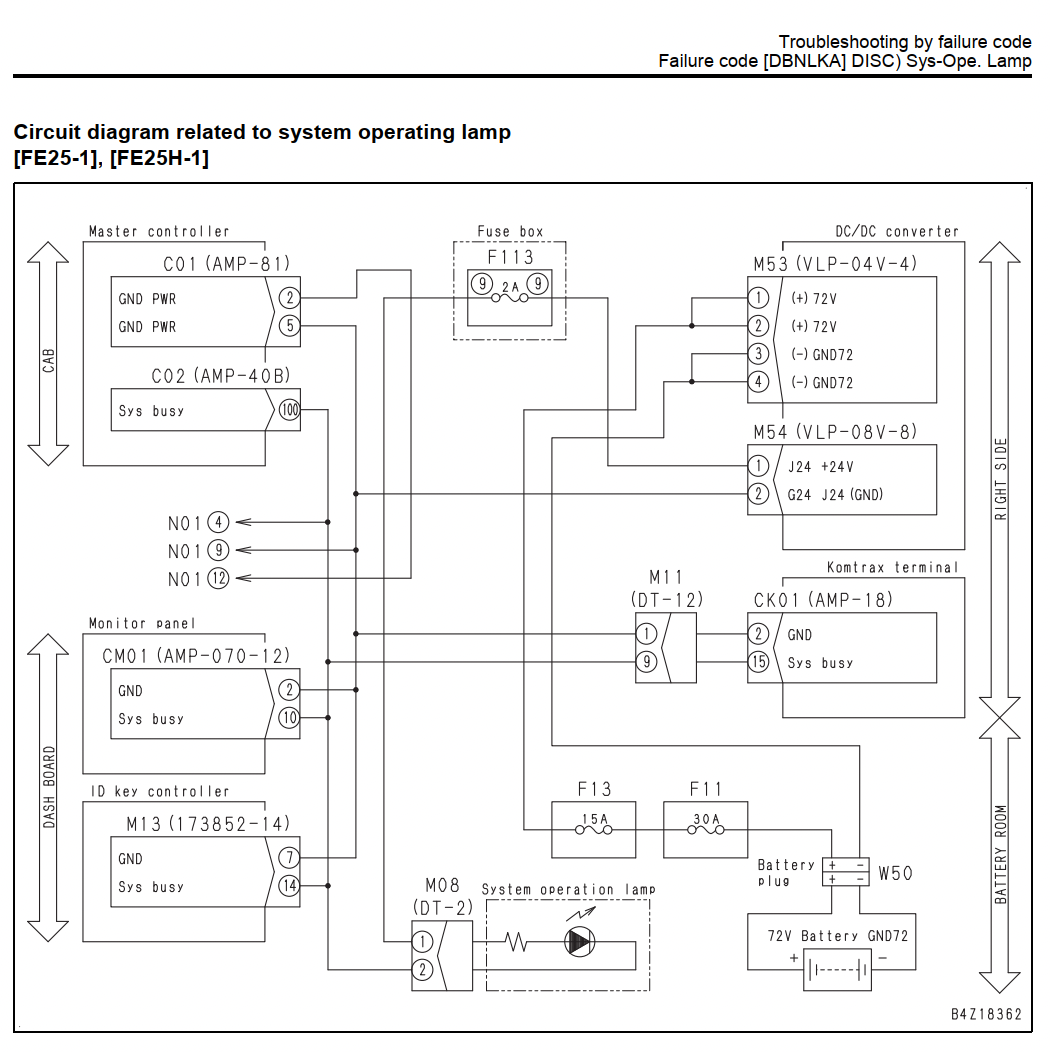

Sơ đồ mạch liên quan đến lỗi DBNLKA

Theo sơ đồ điện của Komatsu:

Mạch điều khiển gồm các thành phần:

  • Master Controller
  • Fuse F113 (2A)
  • Monitor Panel
  • ID Key Controller
  • Connector C02
  • Connector M08
  • Connector M54
  • DC/DC Converter
  • Komtrax Terminal
  • System Operating Lamp
  • Battery 72V

Đường tín hiệu điều khiển đi từ Master Controller qua cầu chì F113 đến đèn báo System Operating Lamp. Khi xảy ra đứt mạch ở bất kỳ vị trí nào trên đường dây, Master Controller sẽ phát hiện điện áp bất thường và ghi nhận mã lỗi DBNLKA.

Quy trình xử lý lỗi DBNLKA được khuyến nghị

Để tiết kiệm thời gian và tránh thay thế linh kiện không cần thiết, nên kiểm tra theo đúng trình tự:

  1. Xác nhận lỗi DBNLKA trên màn hình.
  2. Kiểm tra cầu chì F113.
  3. Đo thông mạch dây điện.
  4. Kiểm tra các giắc C02, M08 và M54.
  5. Kiểm tra oxy hóa hoặc lỏng chân giắc.
  6. Kiểm tra nguồn cấp đến đèn báo.
  7. Nếu mọi kết quả đều đạt tiêu chuẩn, kiểm tra và thay Master Controller.

Những sai lầm cần tránh

Khi sửa lỗi DBNLKA, không nên:

  • Thay Master Controller ngay khi chưa kiểm tra cầu chì.
  • Bỏ qua việc đo điện trở dây dẫn.
  • Đo mạch khi chưa ngắt giắc pin.
  • Rút giắc pin khi đèn System Operating Lamp đang sáng.
  • Chỉ kiểm tra bằng mắt mà không sử dụng đồng hồ đo điện.

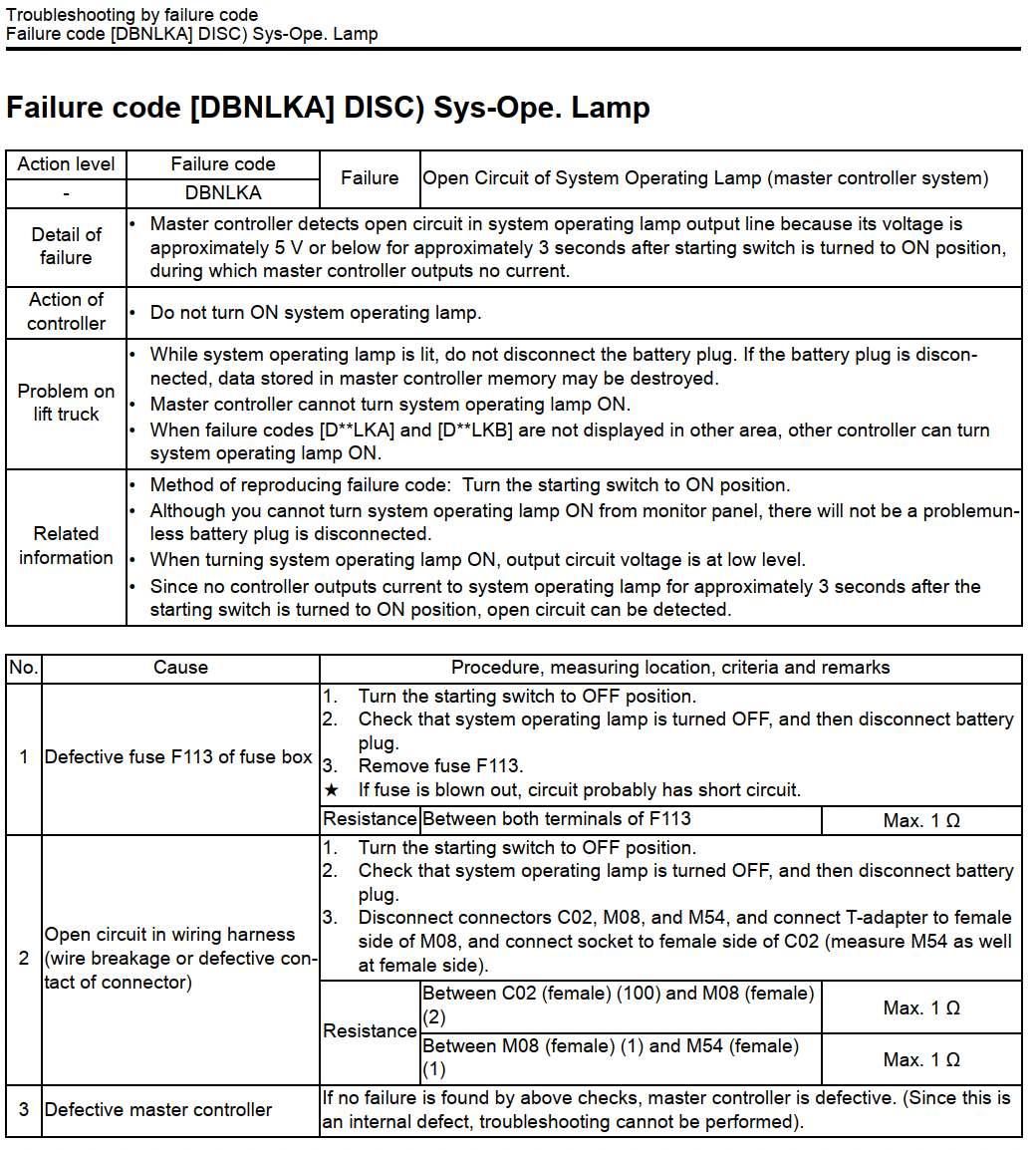

Sơ đồ hướng dẫn sửa lỗi DBNLKA




Kết luận

Lỗi DBNLKA (DISC) Sys-Ope. Lamp trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi liên quan đến hở mạch đèn báo hoạt động hệ thống (System Operating Lamp). Trong phần lớn trường hợp, nguyên nhân xuất phát từ cầu chì F113 bị cháy, đứt dây điện, tiếp xúc kém tại các giắc C02, M08, M54 hoặc Master Controller bị hỏng.

Việc kiểm tra theo đúng trình tự từ đơn giản đến phức tạp sẽ giúp xác định chính xác nguyên nhân, giảm thời gian sửa chữa và hạn chế thay thế linh kiện không cần thiết.
