Hướng dẫn sửa lỗi DBNLKB trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1 – Lỗi chập mạch đèn báo hoạt động hệ thống (System Operating Lamp)

Lỗi DBNLKB là gì?

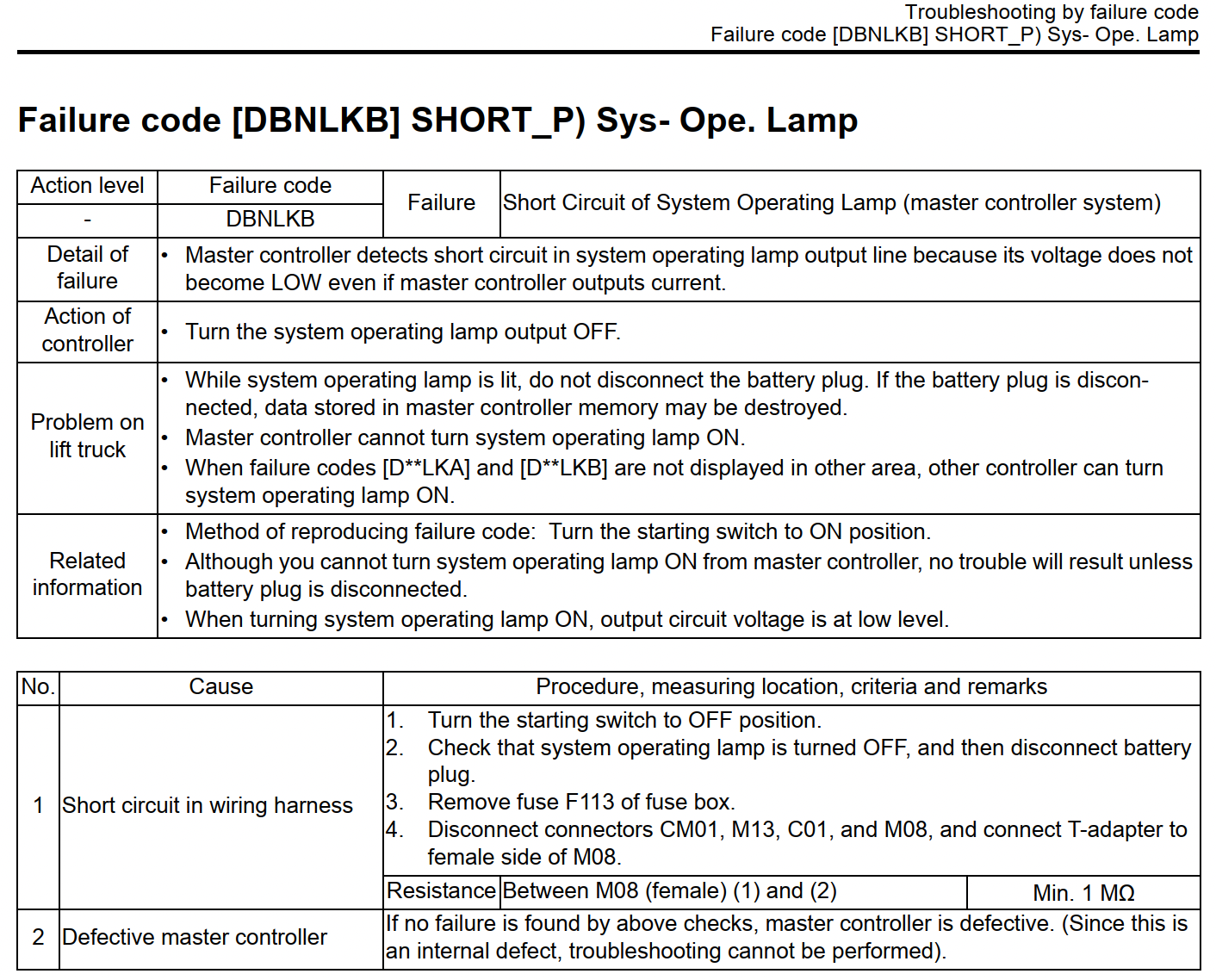

DBNLKB (SHORT_P) Sys- Ope. Lamp là mã lỗi xuất hiện trên xe nâng điện Komatsu 2.5 tấn FE25-1, FE25H-1 và 3 tấn FE30-1, báo hiệu đường điều khiển đèn báo hoạt động của hệ thống (System Operating Lamp) bị chập mạch (Short Circuit).

Bộ điều khiển trung tâm (Master Controller) phát hiện điện áp trên đường điều khiển đèn báo không giảm xuống mức LOW mặc dù đã ngắt tín hiệu điều khiển, từ đó xác định có hiện tượng chập mạch trong mạch điều khiển.

Thông tin mã lỗi DBNLKB

Nguyên nhân gây lỗi DBNLKB

Theo tài liệu kỹ thuật Komatsu, lỗi DBNLKB chỉ có hai nguyên nhân chính:

1. Chập dây điện (Wiring Harness Short Circuit)

Đây là nguyên nhân thường gặp nhất.

Có thể do:

• Dây điện bị cọ sát vào khung xe
• Dây bị bóp méo
• Dây bị đứt lớp cách điện
• Chân giắc bị oxy hóa
• Nước hoặc dầu xâm nhập vào giắc điện
• Đèn báo System Operating Lamp bị chập

2. Master Controller bị hỏng

Nếu toàn bộ hệ thống dây điện đều đạt tiêu chuẩn nhưng lỗi vẫn xuất hiện thì khả năng cao Master Controller bị lỗi bên trong.

Theo tài liệu Komatsu:

Internal defect — không thể sửa chữa bên trong, cần thay bộ điều khiển.

Hiện tượng khi xuất hiện lỗi DBNLKB

Khi xe báo lỗi DBNLKB thường xuất hiện các hiện tượng:

• Đèn System Operating Lamp không sáng.
• Master Controller tự động tắt tín hiệu điều khiển đèn.
• Xe vẫn có thể hoạt động trong nhiều trường hợp.
• Không được rút giắc pin khi đèn System Operating Lamp còn sáng.

Komatsu đặc biệt cảnh báo:

Nếu tháo giắc pin khi đèn System Operating Lamp đang sáng, dữ liệu trong bộ nhớ Master Controller có thể bị mất.

Cách kiểm tra và sửa lỗi DBNLKB

Thực hiện đúng quy trình của Komatsu.

Bước 1: Tắt khóa điện

Chuyển công tắc khởi động về vị trí:

OFF

Bước 2: Kiểm tra đèn System Operating Lamp

Xác nhận:

• Đèn đã tắt hoàn toàn.

Sau đó mới:

• Rút Battery Plug.

Lưu ý: Không được rút Battery Plug khi đèn vẫn còn sáng.

Bước 3: Tháo cầu chì F113

Trong hộp cầu chì:

Fuse F113 (2A)

Tháo cầu chì ra để cô lập mạch kiểm tra.

Bước 4: Ngắt các giắc điện

Theo tài liệu cần tháo:

• CM01
• M13
• C01
• M08

Sau đó lắp T-Adapter vào phía cái (Female) của giắc M08.

Bước 5: Đo điện trở

Đo điện trở:

Giữa chân (1) và chân (2) của giắc M08 (Female).

Tiêu chuẩn Komatsu:

Điện trở ≥ 1 MΩ

Kết quả kiểm tra

Trường hợp 1

Điện trở nhỏ hơn 1 MΩ

=> Có hiện tượng chập mạch.

Cần kiểm tra:

• toàn bộ dây dẫn
• bó dây điện
• giắc nối
• đèn báo System Operating Lamp

Sửa hoặc thay thế đoạn dây hỏng.

Trường hợp 2

Điện trở đạt từ 1 MΩ trở lên

=> Hệ thống dây điện bình thường.

Nguyên nhân còn lại:

Master Controller bị hỏng.

Theo tài liệu Komatsu, bộ điều khiển này không thể sửa chữa ở mức linh kiện, cần thay mới.

Sơ đồ mạch liên quan

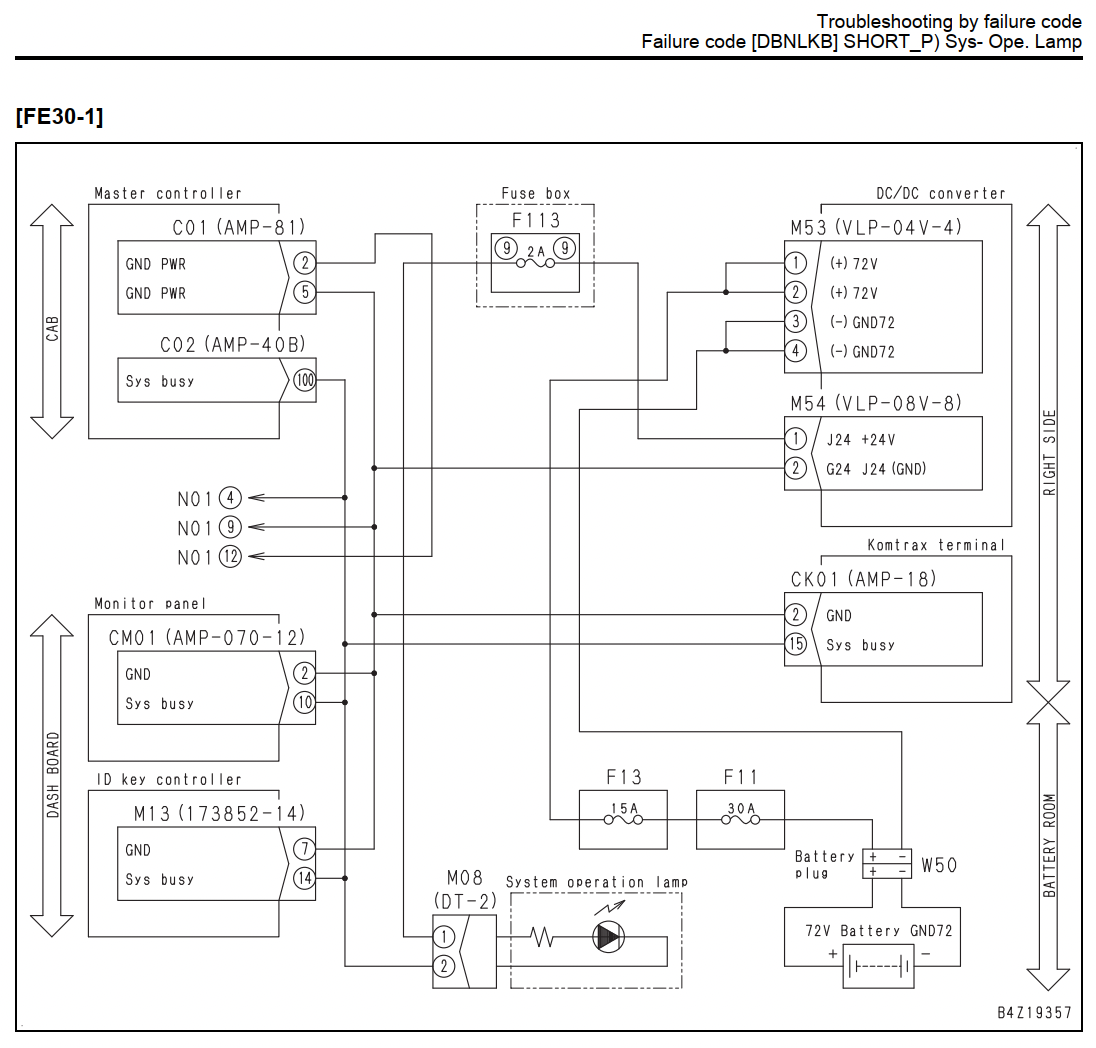

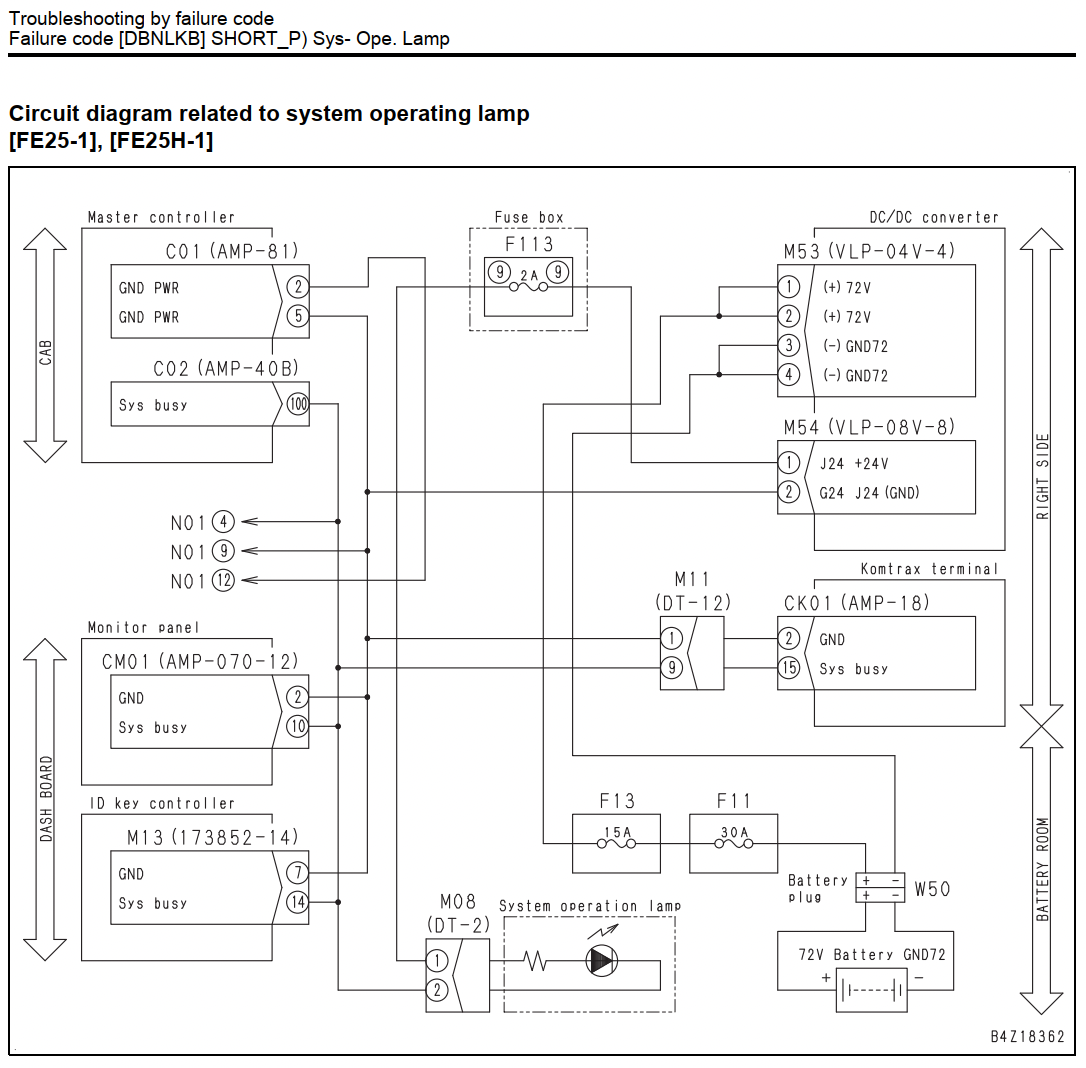

Theo sơ đồ điện Komatsu, mạch System Operating Lamp gồm các thành phần:

• Master Controller
• Monitor Panel (CM01)
• ID Key Controller (M13)
• Fuse F113 (2A)
• Fuse F13 (15A)
• Fuse F11 (30A)
• DC/DC Converter
• Komtrax Terminal
• Giắc M08
• Đèn báo hoạt động hệ thống
• Battery Plug

Các vị trí này cần được kiểm tra khi xử lý lỗi DBNLKB.

Những lưu ý quan trọng

Trong quá trình sửa chữa cần chú ý:

• Không tháo Battery Plug khi đèn System Operating Lamp còn sáng.
• Kiểm tra toàn bộ dây điện trước khi kết luận hỏng Master Controller.
• Làm sạch các giắc cắm nếu có hiện tượng oxy hóa.
• Kiểm tra cầu chì F113 trước khi thay bộ điều khiển.
• Sau khi sửa chữa cần xóa lỗi và khởi động lại xe để kiểm tra.

Cách phòng tránh lỗi DBNLKB

Để hạn chế lỗi DBNLKB, nên:

• Kiểm tra bó dây điện định kỳ.
• Không để nước vào khoang điện.
• Vệ sinh các giắc nối định kỳ.
• Kiểm tra cầu chì khi bảo dưỡng.
• Không kéo hoặc bẻ gập dây điện.
• Kiểm tra đèn System Operating Lamp khi bảo dưỡng định kỳ.

Câu hỏi thường gặp (FAQ)

Lỗi DBNLKB có làm xe dừng hoạt động không?

Không hoàn toàn. Phần lớn trường hợp xe vẫn có thể hoạt động, nhưng đèn báo hệ thống sẽ không được Master Controller điều khiển đúng cách và cần xử lý sớm để tránh phát sinh lỗi khác.

Có thể tiếp tục sử dụng xe khi báo lỗi DBNLKB không?

Có thể trong một số trường hợp, nhưng không nên vận hành lâu vì lỗi liên quan đến mạch điều khiển điện và có thể ảnh hưởng đến việc giám sát trạng thái hệ thống.

Master Controller có sửa được không?

Theo tài liệu kỹ thuật Komatsu, nếu đã xác định Master Controller hỏng bên trong thì không có quy trình sửa chữa nội bộ, giải pháp là thay thế bộ điều khiển mới.

Điện trở kiểm tra đạt bao nhiêu là đạt?

Tiêu chuẩn của Komatsu:

≥ 1 MΩ

Nếu thấp hơn giá trị này, cần kiểm tra và khắc phục hiện tượng chập mạch trên hệ thống dây điện.

Sơ đồ hướng dẫn sửa lỗi DBNLKB

Kết luận

Lỗi DBNLKB (SHORT_P System Operating Lamp) trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 chủ yếu xuất phát từ chập mạch đường dây điều khiển đèn báo hoạt động hệ thống hoặc Master Controller bị lỗi. Quy trình xử lý theo tài liệu của Komatsu gồm các bước: tắt khóa điện, xác nhận đèn đã tắt, tháo cầu chì F113, ngắt các giắc CM01/M13/C01/M08, đo điện trở tại giắc M08 (tiêu chuẩn ≥ 1 MΩ) và kiểm tra, sửa chữa dây dẫn hoặc thay Master Controller nếu cần. Thực hiện đúng quy trình sẽ giúp xác định chính xác nguyên nhân và khôi phục xe về trạng thái hoạt động ổn định.
